Description

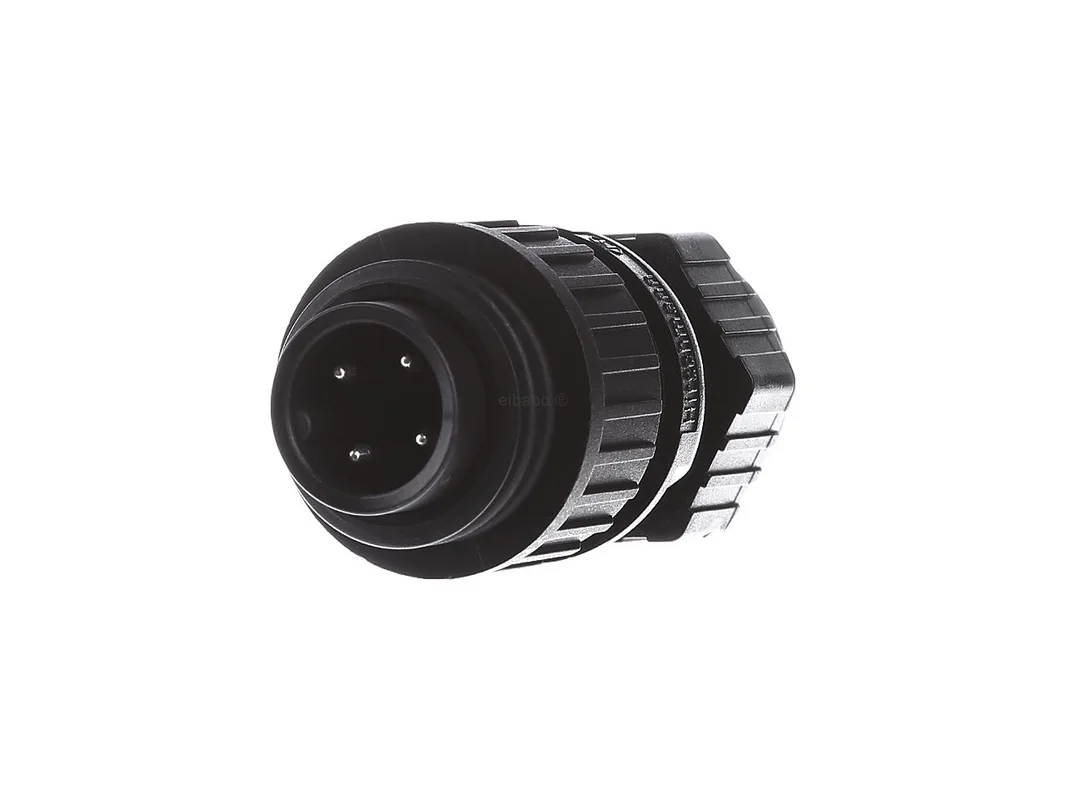

4-pins lijnconnector – Ronde industriële connector CA 3 LS – Hirschmann – 934124100 – 4002044181314:

De Hirschmann ronde connector kabelstekker 4-polig pencontact 3+PE schroefaansluiting IP67 recht 16A 400V CA 3 LS 934124100 is ontworpen voor veeleisende energie- en signaalverbindingen in een industriële omgeving. De rechte bouwvorm, de veilige schroefaansluiting en de robuuste vergrendeling via schroefkoppeling zorgen voor een stabiele, praktijkgerichte verbinding. Dankzij beschermingsklasse IP67 in gemonteerde toestand is de ronde connector geschikt voor toepassingen met stof, vocht en wisselende temperaturen.

Hirschmann ronde connector voor veilige industriële aansluitingen met 3+PE

Deze kabelstekker combineert een compacte bouwvorm met een hoge elektrische belastbaarheid en een duidelijke contactstructuur. Met 3+PE contacten, penuitvoering en verzilverde contacten ondersteunt hij een betrouwbare overdracht tot 400V AC. De kunststof behuizing is ontworpen voor industrieel gebruik en overtuigt door een goede bestendigheid en een veilige hantering bij montage en gebruik.

Producthighlights voordelen

• 4-polige uitvoering: Contactbeeld 3+PE voor typische industriële toepassingen met aardgeleider.
• Rechte bouwvorm: Goed geschikt voor een duidelijke kabelgeleiding en eenvoudige montage.
• Schroefaansluiting: Solide, servicevriendelijke aansluittechniek voor meerdradige geleiders.
• Pencontact: Passend voor gedefinieerde steekbeelden binnen de CA-serie.
• Hoge beschermingsgraad: IP67 in gemonteerde toestand voor gebruik in ruwe omgevingen.
• Sterke vermogenswaarden: Ontworpen voor tot 16A AC en 400V AC.
• Breed temperatuurbereik: Inzetbaar van -40 tot +90°C.
• Verzilverde contacten: Ondersteunen een veilige contactoverdracht en lage overgangswaarden.
• Geschroefde vergrendeling: Stevige bevestiging ook bij beweging en trillingen.
• industriegeschikte materialen: Kunststof behuizing met goede geschiktheid voor machines, apparaten en installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hirschmann
Artikelnaam	Hirschmann ronde connector kabelstekker 4-polig pencontact 3+PE schroefaansluiting IP67 recht 16A 400V CA 3 LS 934124100
Artikelnummer fabrikant	934124100
EAN	4002044181314
Catalogus	Ronde connectoren
Producttype	Kabelstekker / ronde connector
Serie	CA
Type	CA 3 LS
Aantal polen	4-polig
Contactbeeld	3+PE
Contactuitvoering	Pen
Aantal datacontacten	3
Aantal vermogenscontacten	3
Bouwvorm	recht
Elektrische aansluiting	Schroefaansluiting
Vergrendeling	Schroefkoppeling
Nominale stroom	16A AC / 10A DC
Nominale spanning	400V AC / 230V DC
Beschermingsgraad	IP67, gemonteerd
Omgevingstemperatuur	-40 tot +90°C
Vervuilingsgraad	3
Aansluitbare geleiderdoorsnede	0,5 tot 2,5mm², meerdradig tot 2,5mm²
Geschikte kabeldiameter	ca. 6 tot 12mm
Connector-diameter	30mm
Materiaal behuizing	Kunststof
Materiaal contactdrager	PA 66 GF
Materiaal contactbasis	CuZn
Contactcoating	Zilver
Materiaal afdichting	NBR
Materiaal behuizingsring	overige
Brandbaarheidsklasse	UL 94 V-0
Afscherming	niet afgeschermd

Toepassing, systeemvoordelen en passende alternatieven voor industriële ronde connectoren

De kabelstekker is een sterke keuze voor machinebouw, apparaattechniek, pneumatiek, hydrauliek, verkeerstechniek en vergelijkbare industriële omgevingen. Door de veldconfectioneerbare uitvoering kan de aansluiting direct ter plaatse worden gerealiseerd. Dat is voordelig wanneer leidingen flexibel moeten worden aangepast, vervangen of in bestaande installaties geïntegreerd.

• Praktijkgerichte veldmontage: De schroefaansluiting vergemakkelijkt de confectionering zonder speciale oplossing.
• Veilige bevestiging: De schroefkoppeling stabiliseert de steekverbinding bij trillingen en beweging.
• Hoge bescherming tijdens gebruik: IP67 ondersteunt het gebruik in stoffige of vochtige omgevingen.
• Flexibele toepassingsgebieden: Geschikt voor energieaansluitingen op machines, aggregaten en decentrale modules.
• Brede klimaatbestendigheid: Het grote temperatuurbereik helpt bij gebruik binnen en buiten.

Binnen het assortiment van de fabrikant is deze stekker vooral passend wanneer een rechte kabeluitgang met pencontact gevraagd is. Vergelijkbaar zijn bijvoorbeeld koppelingen en apparaatvarianten uit dezelfde CA-familie. Een passende aanvulling is de CA 3 LD als kabeldoos voor het tegenstuk in de kabelverbinding. Voor inbouwsituaties op het apparaat is de CA 3 GD als rechte apparaatcontactdoos geschikt. Wanneer de kabelgeleiding zijdelings moet verlopen, is de CA 3 W LD als gehoekte variant binnen het systeem vaak de betere keuze. Het wezenlijke verschil zit telkens in contacttype, inbouwpositie en kabelgeleiding.

In vergelijking met vergelijkbare producten van andere gerenommeerde fabrikanten bieden alternatieve ronde connectoren deels andere accenten. Binder zet bij veel series in op een brede keuze aan bouwvormen en materiaalvarianten. Phoenix Contact focust zich vaak op modulaire aansluitconcepten en industriële systeemintegratie. TE Connectivity biedt afhankelijk van de serie robuuste oplossingen voor ruwe omgevingen met deels afwijkende vergrendelingen en behuizingsconcepten. Voor compatibiliteit zijn echter steeds het exacte steekvlak, het aantal polen, het contacttype en de vergrendeling doorslaggevend. Een directe steekcompatibiliteit met producten van andere fabrikanten moet daarom vóór gebruik altijd in detail worden gecontroleerd.

Aanvullende technische kenmerken en montageaanwijzingen voor gebruik

De ronde connector heeft een rechte behuizingsvorm en een pen-contactuitvoering met 4 polen in de lay-out 3+PE. De connector heeft een buitendiameter van 30mm en is ontworpen voor meerdradige geleiders tot 2,5mm². De verbinding gebeurt via schroefklemmen, wat een nette en belastbare contactering in het veld ondersteunt. De verzilverde contacten bevorderen een betrouwbare geleidbaarheid. De behuizing bestaat uit kunststof, de vergrendeling werkt via een schroefverbinding. In gemonteerde toestand wordt beschermingsgraad IP67 bereikt. Bovendien is de connector ontworpen voor vervuilingsgraad 3 en kan hij worden gebruikt in een temperatuurbereik van -40 tot +90°C. De isolatiematerialen voldoen aan UL 94 V-0 en ondersteunen daarmee een hoog veiligheidsniveau in een industriële omgeving.

Deze Hirschmann ronde connector is een overtuigende oplossing voor iedereen die een robuuste, veldconfectioneerbare kabelstekker met 3+PE, schroefaansluiting en hoge beschermingsgraad voor veeleisende industriële toepassingen zoekt.
