Description

8-voudige binaire ingang, 10-230 V – Binaire ingang voor bussysteem 8-kanaals BE/S8.230.3.2 – ABB – 2CDG110280R0011 – 4053546110869:

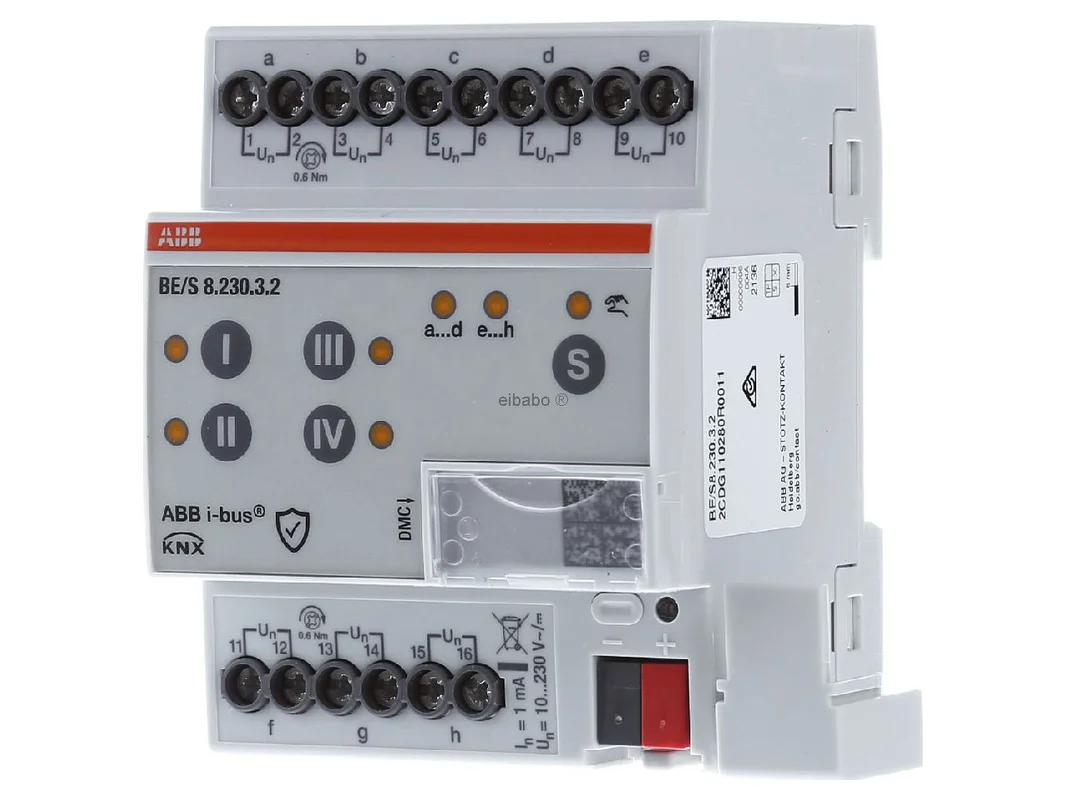

De ABB KNX binaire ingang 8-voudig met handbediening REG Data Secure BE/S8.230.3.2 is een krachtige oplossing voor de veilige en duidelijke registratie van ingangssignalen in KNX-installaties. Het apparaat detecteert AC- en DC-signalen in het bereik van 12 tot 230 V en is ideaal voor de koppeling van onafhankelijke meldingen, schakeltoestanden en externe stuursignalen in woningbouw, utiliteitsbouw en technische ruimten.

Nauwkeurige signaaldetectie en veilige KNX-integratie met de ABB KNX binaire ingang 8-voudig

Elk kanaal is ontworpen voor de betrouwbare detectie van externe ingangstoestanden. Gele leds tonen de status direct op het apparaat en vergemakkelijken controle, service en diagnose in de schakelkast. Een handtoets per kanaal maakt handmatige controle en snelle inbedrijfstelling mogelijk. De voeding verloopt direct via de ABB i-Bus®, zodat geen extra voedingsspanning nodig is. Met KNX Data Secure is ook de buscommunicatie volgens de huidige normen beveiligd.

Producthighlights voordelen

• Acht binaire ingangen: Registreert meerdere onafhankelijke signalen in slechts één REG-apparaat.
• Breed spanningsbereik: Geschikt voor AC- en DC-signalen van 12 tot 230 V.
• Handbediening per kanaal: Praktisch voor test, diagnose en service direct op het apparaat.
• Led-statusindicatie: Gele leds tonen de actuele ingangstoestand duidelijk aan.
• KNX Data Secure: Beschermt de communicatie in het KNX-netwerk met moderne beveiliging.
• Busgevoed: Geen extra hulpspanning nodig voor de werking van het apparaat.
• REG-uitvoering: Ideaal voor nette montage in de verdeling.
• Hoge flexibiliteit: Inzetbaar voor meldingen, contacttoestanden en stuursignalen.

Typische toepassingen in het KNX-systeem

• Storingsmeldingen: Integratie van technische verzamelmeldingen uit verwarmings-, ventilatie- of pomptechniek.
• Schakeltoestanden: Registratie van signalen van schakelaars, relais of hulpcontacten.
• Deur- en raamstatus: Doorgifte van externe meldingen aan visualisatie, logica of alarmfuncties.
• Centrale functies: Gebruik van externe contacten voor scènes, vrijgaven of blokkeringen.
• Integratie in bestaande installaties: Integratie van klassieke signaalbronnen in moderne KNX-projecten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX binaire ingang 8-voudig met handbediening REG Data Secure BE/S8.230.3.2
Artikelnummer fabrikant	2CDG110280R0011
EAN	4053546110869
Catalogus	Binaire ingang
Bussysteem	KNX
Montagetype	REG
Aantal ingangen	8
Ingangsspanning	10 tot 230 V
Detectiebereik signalen	12 tot 230 V AC/DC
Statusindicatie	gele leds per ingang
Handbediening	handtoets per kanaal
Voeding	via ABB i-Bus®
Extra voeding	niet vereist
Beveiligingsfunctie	KNX Data Secure
Breedte	4 module-eenheden
Beschermingsgraad	IP20

Efficiënte KNX-signaalregistratie voor gebouwen, techniek en veilige automatiseringstaken

Dit apparaat komt volledig tot zijn recht overal waar meerdere externe spannings- of statussignalen netjes in het KNX-systeem moeten worden geïntegreerd. Dankzij acht afzonderlijke ingangen is het geschikt voor centrale verdelers in woningen, kantoorruimten en functionele zones. De directe visuele controle via leds en de handbediening per kanaal besparen tijd bij inbedrijfstelling en foutopsporing.

In de praktijk profiteren planners en integratoren van de duidelijke kanaalstructuur, de busgevoede uitvoering en de veilige communicatie via KNX Data Secure. Juist in projecten met een verhoogde focus op bescherming, transparantie en servicevriendelijkheid is dat een merkbaar voordeel.

• Acht afzonderlijke kanalen voor de gestructureerde registratie van meerdere signalen in één verdeling.
• Geschikt voor AC- en DC-ingangssignalen uit veel typische gebouwfuncties.
• Handmatige bediening per kanaal vereenvoudigt testruns en de controle van groepsadressen.
• Led-indicatie per ingang versnelt diagnose en onderhoud ter plaatse.
• Geen extra hulpspanning nodig, daardoor minder bekabelingswerk.
• Data Secure verhoogt de veiligheid in moderne KNX-projecten.

Binnen het ABB-assortiment zijn vergelijkbare binaire ingangen met minder kanalen beschikbaar, bijvoorbeeld 4-voudige varianten uit dezelfde familie. Deze zijn vooral geschikt voor kleinere lijnen of minder dichte signaalpunten. De 8-voudige uitvoering biedt daarentegen een hogere kanaaldichtheid en is vaak de betere keuze voor centrale schakelkasten met veel terugmeldingen.

Vergeleken met eenvoudigere uitvoeringen zonder uitgebreide focus op beveiliging scoort deze versie met KNX Data Secure. Dat is bijzonder interessant in nieuwbouw en in projecten waarin gegevensbeveiliging al in de planning een vaste rol speelt.

Binaire ingangen met minder kanalen worden vaak gebruikt in kleinere onderverdelingen of voor afzonderlijke functiegroepen. De 8-voudige versie bundelt meer signalen op minder bouwbreedte en vermindert daarmee de benodigde ruimte in de verdeling. Dat is voordelig bij technische centrales, etageverdelingen of bij een duidelijk gestructureerde schakelkastplanning.

Universele interfaces van dezelfde fabrikant zijn eerder bedoeld voor decentrale integratie van klassieke drukknoppen of contacten dicht bij de bedieningslocatie. Een REG-binaire ingang zoals dit model is daarentegen geoptimaliseerd voor centrale installatie in de verdeler en is bijzonder geschikt voor spanningsdetectie en gestructureerde centrale registratie.

Vergelijkbare KNX-binaire ingangen zijn ook verkrijgbaar van MDT, Hager en Theben. Verschillen zijn vaak zichtbaar in de parametrering, in extra functies, in de kanaalstructuur en in de omvang van de beveiliging.

• MDT: Vaak met een zeer uitgebreide ETS-applicatie en veel logica-opties. Afhankelijk van het model ligt de focus sterker op potentiaalvrije contacten of drukknopaansluiting.
• Hager: Vaak ontworpen voor duidelijke systeemintegratie binnen de eigen KNX-omgeving. Verschillen betreffen vooral bedieningsconcept en functionele omvang in ETS.
• Theben: Bekend om praktijkgerichte KNX-componenten met solide parametrering. Afhankelijk van de productserie kunnen montageconcept en signaaltype duidelijk verschillen.

Belangrijk is de controle van het signaaltype, het spanningsbereik en de gewenste beveiligingsfuncties. In het KNX-systeem is de buszijde in principe compatibel, maar de detailfuncties in ETS kunnen per fabrikant aanzienlijk verschillen.

In ETS is het zinvol om alle acht kanalen eerst duidelijk naar signaalbron te benoemen, bijvoorbeeld „Storing ventilatie“, „Poort open“ of „Relaisstatus pomp“. Zo blijft het project ook bij veel groepsadressen overzichtelijk. Voor elke ingang moet worden vastgelegd of er op een stijgende flank, dalende flank of op de statische toestand gereageerd moet worden.

Praktisch is ook een nette scheiding van de groepsadressen naar functie. Een voorbeeld: voor een raamcontact kan een 1-bit object naar de ruimtelogica gaan, een ander object naar de visualisatie en een derde naar de verwarmingsverlaging. Bij een storingsmelding uit de gebouwtechniek is daarnaast een prioritering in de visualisatie of doorgifte aan een centrale alarmfunctie aan te bevelen.

Bij de inbedrijfstelling helpt de handbediening direct op het apparaat om telegrammen snel te controleren. Zo kunnen groepsadressen, koppelingen en terugmeldingen worden getest zonder elke externe signaalbron afzonderlijk te hoeven bedienen. In beveiligingsrelevante projecten moet KNX Data Secure consequent met passende apparaten en een nette projectstructuur worden ingericht.

Wanneer veel externe signalen netjes, veilig en servicevriendelijk in KNX moeten worden geïntegreerd, is deze 8-voudige oplossing een overtuigende keuze. Zij combineert hoge kanaaldichtheid, duidelijke diagnose, eenvoudige handmatige controle en moderne gegevensbeveiliging in één compact REG-apparaat.

Daarmee is de binaire ingang ideaal voor professionele KNX-installaties waarin betrouwbaarheid, structuur en toekomstbestendige planning tellen.
