Description

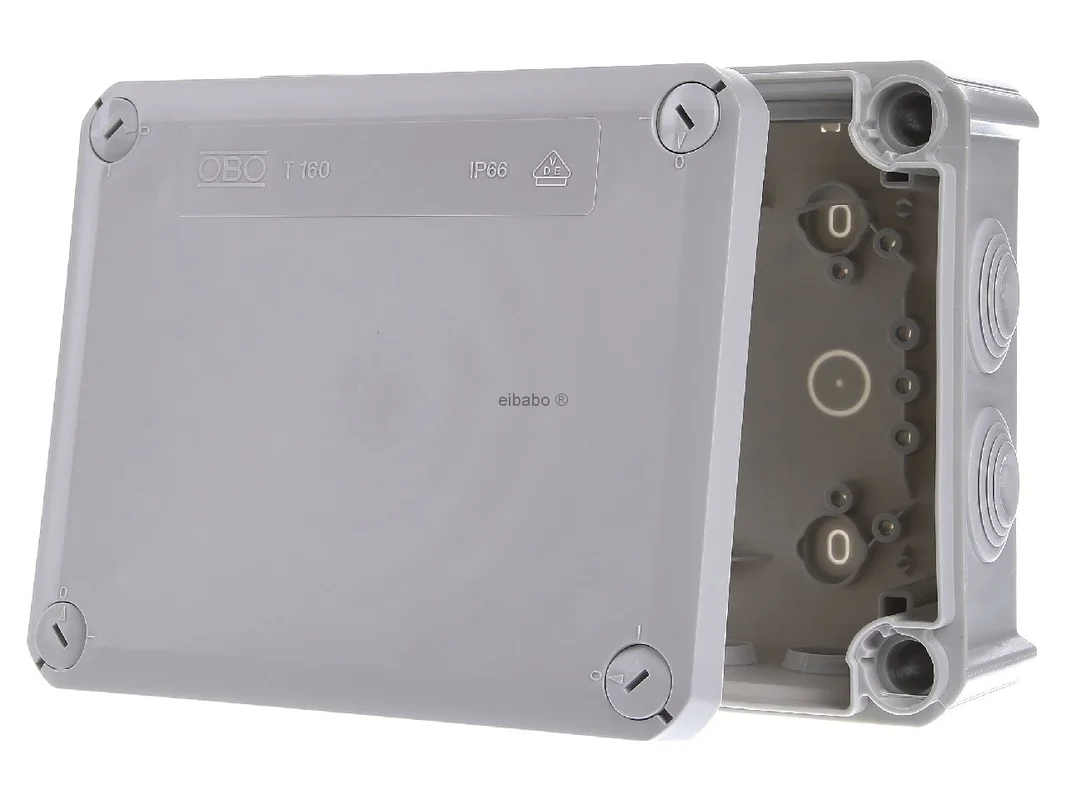

Aansluitdoos – Opbouwdoos 190x150mm T 160 – OBO – 2007093 – 4012195246800:

De OBO kabelaftakdoos met insteekafdichting IP66 halogeenvrij 500V vlamvertragend T 160 2007093 is een robuuste oplossing voor het veilig verbinden van kabels en leidingen binnenshuis evenals in beschermde buitenruimtes. De behuizing combineert een hoge beschermingsgraad, duurzame materialen en flexibele montagemogelijkheden. Daardoor is de kabelaftakdoos ideaal voor veeleisende elektrische installaties aan wand, plafond of op montageplaten.

OBO kabelaftakdoos T 160 voor veilige kabelverbindingen in gebouwen en beschermde buitenruimtes

De rechthoekige vorm ondersteunt een nette en goed planbare installatie. Zijdelingse insteekafdichtingen en uitbreekinvoeren in de bodem vergemakkelijken een toepassingsgerichte kabelgeleiding. Het deksel met snelsluiting bespaart tijd bij de montage en is bovendien verzegelbaar. Door halogeenvrije en UV-bestendige materialen is de aftakdoos ontworpen voor langdurig gebruik in veel omgevingen. De beschermingsgraad IP66 ondersteunt toepassing daar waar stof en krachtig waterstralen een belangrijke rol spelen.

Producthighlights voordelen

• Hoge beschermingsgraad IP66: Zeer goede bescherming tegen stof en krachtig waterstralen.
• Halogeenvrij: Ondersteunt meer veiligheid in gevoelige gebieden.
• UV-bestendig: Geschikt voor beschermde buitenruimtes met lichtinvloed.
• Vlamvertragend: Getest volgens DIN EN 60695-2-11 bij 650°C.
• Conform de norm: Uitgevoerd volgens DIN EN 60670.
• Slagvastheid IK05: Solide behuizingseigenschap voor veel standaardtoepassingen.
• Flexibele invoer: Met insteekafdichtingen aan de zijkanten en uitbreekinvoeren in de bodem.
• Veelzijdige montage: Geschikt voor wand- en plafondmontage evenals voor montageplaten.
• Praktische bevestiging: Binnenbevestiging en montage via hoekdomen mogelijk.
• Snelsluiting op het deksel: Vereenvoudigt het openen en sluiten in het dagelijks werk.
• Verzegelbaar: Zinvol voor gecontroleerde of beschermde installaties.
• Nominale spanning 500 V: Passend voor veel gangbare installatietaken.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	OBO
Artikelnaam	OBO kabelaftakdoos met insteekafdichting IP66 halogeenvrij 500V vlamvertragend T 160 2007093
Artikelnummer fabrikant	2007093
EAN	4012195246800
Catalogus	Behuizing-op-wand-plafond
Producttype	Kabelaftakdoos
Serie	T 160
Vorm	rechthoekig
Beschermingsgraad	IP66
Nominale spanning	500 V
Materiaal	Kunststof, halogeenvrij, UV-bestendig
Kleur	lichtgrijs, RAL 7035
Afmetingen	190 x 150 x 77 mm
Binnenafmetingen	176 x 135 x 67 mm
Montagewijze	Wand-/plafondmontage, montage op montageplaten
Kabelinvoeren	Insteekafdichtingen zijdelings, uitbreekinvoeren in de bodem
Deksel	met snelsluiting, verzegelbaar
Binnenbevestiging	ja
Montage via hoekdomen	ja
Norm	DIN EN 60670
Vlamvertragendheid	DIN EN 60695-2-11, 650°C
Slagvastheid	IK05 volgens DIN EN 50102
Uitvoering	zonder klemmen

Praktische voordelen, toepassingsgrenzen en slimme alternatieven voor de installatie

Deze kabelaftakdoos komt overal goed tot zijn recht waar een dichte, nette en montagevriendelijke verbindingsoplossing gevraagd is. De combinatie van IP66, halogeenvrij materiaal en UV-bestendigheid maakt hem tot een goede keuze voor technische ruimtes, kelders, werkplaatszones, carports, overkappingen of industriële nevenruimtes. Dankzij de zijdelingse insteekafdichtingen lukt de kabelinvoer snel, terwijl de openingen in de bodem meer vrijheid bieden bij de kabelgeleiding.

• Voor vaste installaties: Goed geschikt voor aftakkingen aan wand en plafond.
• Voor nette kabelgeleiding: Meer flexibiliteit door zijdelingse en onderste invoeren.
• Voor snel onderhoud: Snelsluiting vermindert de tijdsinspanning bij het openen.
• Voor gevoelige bouwprojecten: Halogeenvrije uitvoering kan in veiligheidsrelevante gebieden voordelig zijn.
• Voor beschermde buitenruimtes: UV-bestendige materialen verhogen de duurzaamheid bij indirecte blootstelling aan weersinvloeden.

Vergeleken met kleinere OBO aftakdozen uit de T-serie biedt deze uitvoering meer ruimte voor kabelreserves en een overzichtelijkere bedrading. Ten opzichte van grotere varianten blijft hij echter compacter en vaak gemakkelijker te plaatsen wanneer de montagelocatie beperkt is. Daarmee is dit model vooral geschikt wanneer een goede balans tussen inbouwruimte en bedradingsruimte gewenst is.

Vergeleken met OBO series met hogere mechanische robuustheid of speciale industriële behuizingen ligt de focus hier duidelijk op klassieke elektrische installatie met sterke dichtheid en eenvoudige hantering. Wie vooral een compacte aftakoplossing voor algemene gebouwinstallaties zoekt, krijgt hier een zeer evenwichtige variant. Voor omgevingen met duidelijk hogere mechanische belasting kan binnen het OBO assortiment een zwaarder uitgevoerde behuizing zinvoller zijn.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van het project onder andere aftakdozen van Spelsberg, Hensel of Kaiser in aanmerking. Spelsberg biedt vaak brede varianten voor industrie en gebouwtechniek met verschillende behuizingsconcepten. Hensel is vaak sterk in veeleisende energie- en verdelingstoepassingen. Kaiser richt zich afhankelijk van de serie deels sterker op installatiesystemen in gebouwen. Doorslaggevend zijn daarbij telkens beschermingsgraad, materiaal, invoertype en de beschikbare bedradingsruimte. De directe uitwisselbaarheid moet altijd worden gecontroleerd aan de hand van afmetingen, montagebeeld en invoerconcept.

Toepassingsgebieden en technische meerwaarde voor een veilige montage

Voor het verbinden van kabels en leidingen binnenshuis en in beschermde buitenruimtes is een nauwkeurig afgestemde behuizingsoplossing doorslaggevend. De constructie van dit model ondersteunt een duurzaam betrouwbare installatie door meerdere praktijkgerichte details. De rechthoekige vorm vergemakkelijkt de positionering aan bouwkundige randen en op vlakke oppervlakken. Tegelijk zorgen de insteekafdichtingen aan de zijkanten voor een snelle invoer, terwijl uitbreekinvoeren in de bodem extra mogelijkheden voor de kabelgeleiding openen.

Ook bij de montage blijkt een hoge gebruikswaarde. De behuizing is ontworpen voor wand- en plafondmontage en kan bovendien op montageplaten worden bevestigd. Voor de bevestiging zijn zowel binnenbevestiging als montage via hoekdomen beschikbaar. Dat creëert meer speelruimte bij planning, uitlijning en service.

Een ander voordeel is het deksel met snelsluiting. Het vereenvoudigt werkprocessen bij controle, uitbreiding of onderhoud. De verzegelbare uitvoering kan zinvol zijn daar waar toegang zichtbaar beveiligd moet worden. Het concept wordt aangevuld door halogeenvrije en UV-bestendige materialen, die zijn ontworpen voor duurzame werking en verhoogde veiligheid in veel toepassingsgebieden.

Daarmee is deze kabelaftakdoos een doordachte keuze voor iedereen die een conforme, duurzame en montagevriendelijke oplossing voor moderne elektrische installaties zoekt.
