Description

Aarding vast punt type M voor M10/M12 StSt – Embedded rebar ground termination point 478 112 – Dehn – 4013364118140:

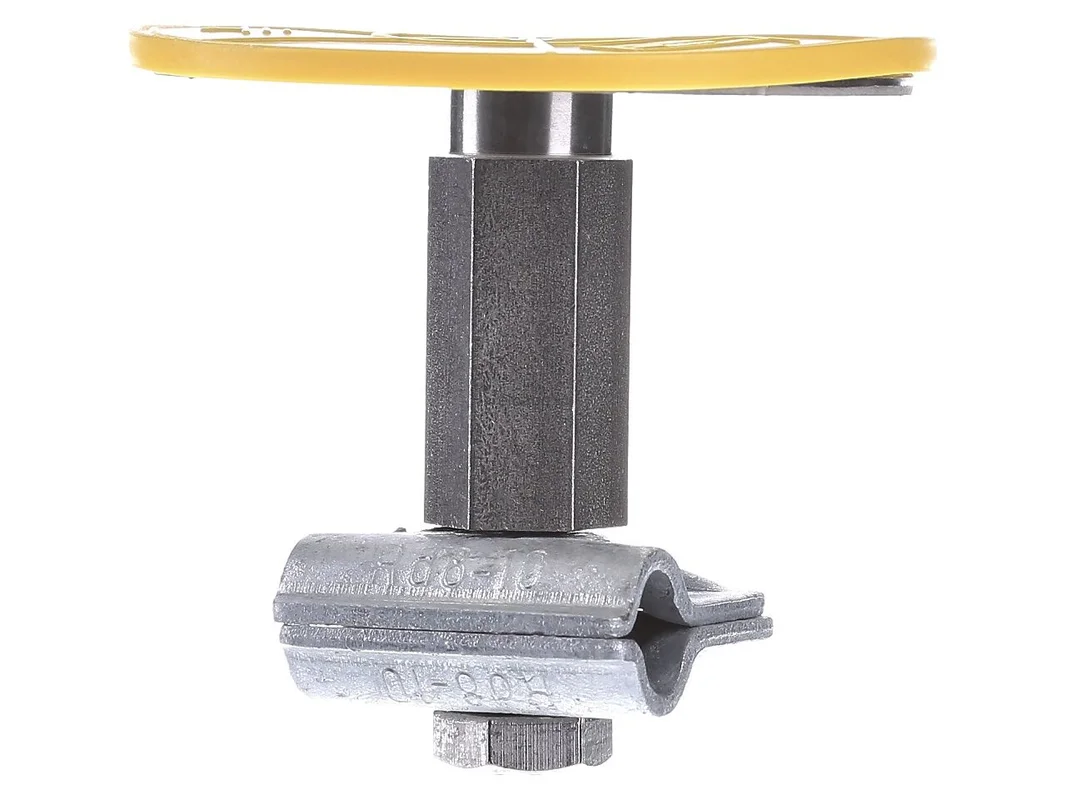

De Dehn aardingsvastpunt type M 478112 is een doordachte oplossing voor de permanente aardingsaansluiting in betonbouw. Het dient als corrosiearm aansluitpunt voor afleidingen aan de wapening of aan de aardingsinstallatie en ondersteunt de beschermingspotentiaalvereffening evenals de functionele potentiaalvereffening. Door de constructievorm met geringe ruimtebehoefte is het onderdeel zeer geschikt voor inbouw in de bekisting.

Dehn aardingsvastpunt type M voor veilige aardingsaansluitingen in betonbouw

De uitvoering van NIRO roestvrij staal V4A is ontworpen voor veeleisende omgevingen en biedt een hoge bestendigheid tegen corrosie. Met MV-klem voor rondgeleiders van 8 tot 10 mm evenals de aansluitdraad M10 / M12 kan het aardingsvastpunt flexibel in moderne aardings- en bliksembeveiligingsconcepten worden geïntegreerd. Dat maakt het tot de passende keuze voor nieuwbouw, technische gebouwinstallaties en veeleisende infrastructuur.

Producthighlights voordelen

• Normconforme uitvoering: Aardingsvastpunt volgens DIN EN 62561-1 voor vakkundige aardingstaken.
• Corrosiebestendig materiaal: Plaat van NIRO roestvrij staal 316 V4A voor duurzame toepassing in de bouwconstructie.
• Geschikt voor de bekisting: Compacte constructievorm met geringe ruimtebehoefte bij de inbouw.
• Veelzijdige aansluiting: Aansluitdraad M10 / M12 voor een flexibele koppeling.
• MV-klem geïntegreerd: Geschikt voor rondgeleiders van 8 tot 10 mm van St/tZn.
• Net overdrachtspunt: Ideaal als vaste aansluiting tussen wapening, aardingsinstallatie en afleiding.
• Breed toepassingsgebied: Bruikbaar voor beschermingspotentiaalvereffening en functionele potentiaalvereffening.
• Voor duurzame systemen: Zinvol in funderingsaarding, bliksembeveiliging en gebouwtechniek.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Dehn
Artikelnaam	Dehn aardingsvastpunt type M voor draadaansluiting NIRO roestvrij staal 478 112 478112
Fabrikantartikelnummer	478112
EAN	4013364118140
Catalogus	Aardingsvastpunt
Producttype	Aardingsvastpunt
Type	Type M
Norm	DIN EN 62561-1
Materiaal	Roestvrij staal 316 V4A, NIRO
Materiaal plaat	NIRO V4A
Materiaalnr.	1.4571 / 1.4404 / 1.4401
Aansluittype	MV-klem en draadaansluiting
Draadmaat	M10 / M12
Geschikt voor rondgeleider	8 tot 10 mm
Diameter aansluitplaat	80 mm
Lengte	50 mm
Inbouwplaats	in de bekisting
Toepassing	Aansluiting op wapening of aardingsinstallatie
Toepassingsgebied	Beschermingspotentiaalvereffening en functionele potentiaalvereffening

Voordelen bij montage, systeemkeuze en passende toepassing

Deze uitvoering is bijzonder interessant wanneer een compact en tegelijk robuust vastpunt voor de ruwbouw gevraagd is. De geïntegreerde MV-klem vereenvoudigt de aansluiting van een rondgeleider, terwijl de draad M10 / M12 een duidelijke en praktijkgerichte doorvoering van de aardingsaansluiting mogelijk maakt. In het dagelijks werk op de bouwplaats telt precies deze combinatie van eenvoudige integratie, solide materiaalkeuze en normconforme functie.

• Tijdbesparend in de ruwbouw: Inbouw direct in de bekisting met duidelijk gedefinieerd aansluitpunt.
• Hoge bestendigheid: V4A roestvrij staal is geschikt voor omgevingen met verhoogde corrosiebelasting.
• Praktijkgericht: MV-klem voor rondgeleider vergemakkelijkt de koppeling met het aardingssysteem.
• Planningszeker: Geschikt voor vaste potentiaalvereffenings- en aardingstaken in het gebouw.
• Net interfacepunt: Goede oplossing voor de overgang van de bouwconstructie naar de latere installatie.

In het Dehn assortiment zijn vergelijkbare aardingsvastpunten verkrijgbaar in andere constructievormen of met een afwijkend aansluittype. Modellen met geperste aansluitas zijn vaak zinvol wanneer in plaats van een MV-klem een andere mechanische opbouw gewenst is. Varianten zonder deze klem zijn eerder geschikt voor projecten waarbij het aansluittype al in detail is vastgelegd of andere geleidervormen centraal staan. Het hier voorliggende type M is sterk gericht op compacte montage, geringe inbouwdiepte en de directe aansluiting van rondgeleiders.

Ook bij andere gerenommeerde fabrikanten zijn vergelijkbare oplossingen voor aardings- en bliksembeveiligingssystemen te vinden, bijvoorbeeld van OBO Bettermann, nVent ERICO of Schnabl in de uitgebreide installatieomgeving. Verschillen tonen zich meestal in materiaal, aansluitprincipe, geleideropname en systeemaansluiting op het overige bliksembeveiligingsprogramma. Voor een veilige compatibiliteit moet vooral worden gelet op draadmaat, geleiderdiameter, materiaalcombinatie en de normconforme integratie in het aanwezige aardingsconcept.

Toepassingsgebieden

• Betonbouw: Voor inbouw in bekistingen van funderingen, wanden en plafonds.
• Gebouwwapening: Als corrosiearme aansluiting op de wapening van bouwwerken.
• Aardingsinstallaties: Voor gedefinieerde overgangen binnen het aardingssysteem.
• Bliksembeveiliging: Als vast aansluitpunt voor afleidingen in de uitwendige bliksembeveiliging.
• Potentiaalvereffening: Voor beschermingspotentiaalvereffening en functionele potentiaalvereffening in de gebouwtechniek.
• Technische infrastructuur: Geschikt voor projecten met hoge eisen aan duurzaamheid en materiaalkwaliteit.

Normconforme opbouw voor wapening, aardingsinstallatie en potentiaalvereffening

Als aardingsvastpunt volgens DIN EN 62561-1 creëert deze uitvoering een duurzaam bruikbare en corrosiebestendige aansluiting van de afleiding, bijvoorbeeld op de wapening van gebouwen of op de aardingsinstallatie. De constructie is ontworpen voor de beschermingspotentiaalvereffening en de functionele potentiaalvereffening en is doelgericht ontwikkeld voor inbouw in de bekisting. Type M staat hier voor een ruimtebesparende oplossing met MV-klem en aansluitdraad M10 / M12, die in moderne aardings- en bliksembeveiligingssystemen een duidelijk, veilig en goed toegankelijk aansluitpunt vormt.
