Description

Aardleidingklem 4-draads, TS 35 – Aardklemmenstrook 1-polig 5,2 mm 2002-1407 – WAGO – 4017332999311:

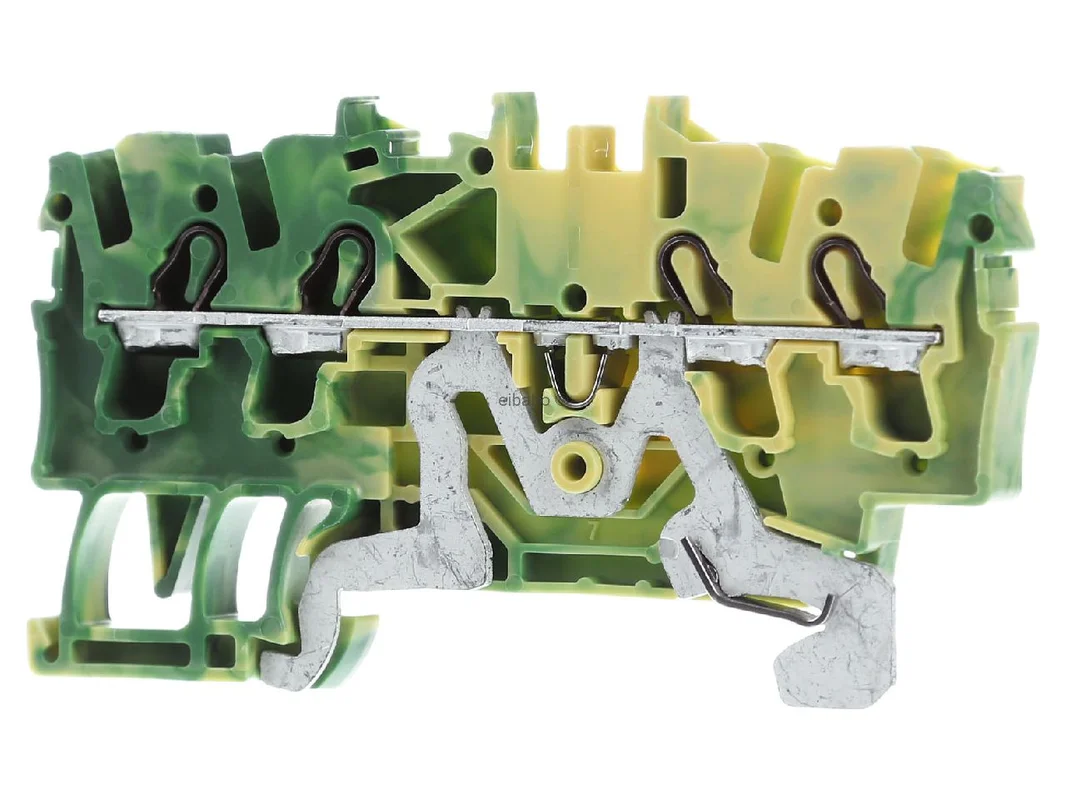

De WAGO aardklem 4-ader Push-in Ex e DIN-rail 2,5 mm² 2002-1407 is ontworpen voor veilige, snelle en duidelijk gestructureerde bedrading in schakelkasten en verdeelinrichtingen. Ze verbindt vier aderplaatsen met direct aardcontact naar de montagerail en is geschikt voor industriële installaties evenals voor moderne gebouwinstallaties. De Push-in CAGE CLAMP® techniek zorgt voor een snelle, vrijwel gereedschapsloze montage en hoge contactzekerheid.

WAGO aardklem 4-ader Push-in Ex e voor efficiënte bedrading

Deze aardklem uit de serie TOPJOB® S biedt een compacte bouwvorm, een goed herkenbare groen-gele markering en een praktijkgerichte opschriftenmogelijkheid aan de zijkant en in het midden. De geïntegreerde contactvoet verzorgt de elektrische en mechanische verbinding met de DIN-rail. Zo ontstaat een nette PE-aansluiting met hoge functionele betrouwbaarheid in veel toepassingen.

Producthighlights voordelen

• Vier aderaansluitingen: Ideaal voor gestructureerde PE-verdeling in beperkte ruimte.
• Push-in CAGE CLAMP®: Massieve aders en fijnaderige aders met adereindhuls kunnen direct worden ingestoken.
• Veilige aardfunctie: De contactvoet verbindt de klem direct met de montagerail.
• Geschikt voor Ex e II: Passend voor geselecteerde toepassingen in overeenkomstige gebieden.
• Compacte breedte: Goede ruimtebenutting bij dichte opbouw van de schakelkast.
• Duidelijke markering: Zijdelingse en centrale markering vergemakkelijken planning, montage en service.
• Breed aderbereik: Geschikt voor aderdoorsneden van 0,25 tot 4 mm² afhankelijk van het adertype.
• Montage op TH35: Toepasbaar op montagerails 35 x 15 en 35 x 7,5.
• Robuuste isolatiebehuizing: thermoplast met hoge geschiktheid voor schakelkastbouw.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	WAGO
Artikelnaam	WAGO aardklem 4-ader Push-in Ex e DIN-rail 2,5 mm² 2002-1407
Artikelnummer fabrikant	2002-1407
EAN	4017332999311
Producttype	Aardklem
Serie	TOPJOB® S, serie 2002
Aantal polen	4-ader
Nominale doorsnede	2,5 mm²
Aderdoorsnede	0,25 tot 4 mm², afhankelijk van het adertype
Direct insteekbaar	massieve aders evenals fijnaderige aders met adereindhuls
Striplengte	10 tot 12 mm
Aansluittechniek	Push-in CAGE CLAMP®
Bediening	met bedieningsgereedschap
Montagetype	DIN-rail TH35
Passende montagerail	35 x 15 en 35 x 7,5
Markering	zijdelings en centraal
Kleur	groen-geel
Materiaal isolatiebehuizing	thermoplast
Brandbaarheidsklasse	UL 94 V0
Bedrijfstemperatuur	tot 105 °C
Breedte	5,2 mm
Hoogte	69,9 mm
Diepte	32,9 mm
Bijzonderheid	directe elektrische en mechanische verbinding met de montagerail
Geschiktheid	geschikt voor Ex e II-toepassingen

Praktische voordelen, systeemvergelijking en alternatieven voor de aardbedrading

In de praktijk scoort de klem met snelle aderopname, duidelijke markering en een ruimtebesparende bouwvorm. Dat is vooral een voordeel in dicht bezette schakelkasten. Door het directe PE-contact met de montagerail ontstaat een nette en belastbare aardverbinding. Voor service en uitbreiding is de combinatie van zijdelingse en centrale markering bijzonder nuttig, omdat stroomkringen en klemmenstroken goed kunnen worden toegewezen.

• Snelle montage: Direct insteken bespaart tijd bij seriële bedrading.
• Goed overzicht: Markeringsvlakken ondersteunen een duidelijke installatiestructuur.
• Compact formaat: Slechts weinig ruimte nodig op de TH35-rail.
• Flexibele aderopname: Voor meerdere adertypen in de gebruikelijke schakelkastbouw.
• Ex e geschiktheid: Zinvol voor geselecteerde industriële omgevingen met verhoogde eisen.

Binnen het WAGO-programma ligt het centrale verschil vaak in de nominale doorsnede en de bedieningswijze. Modellen zoals de 2001-1407 zijn ontworpen voor kleinere aderdoorsneden en zijn eerder geschikt voor fijnere bedrading. De 2202-1407 biedt eveneens een 4-ader-aardfunctie in 2,5 mm², maar werkt echter met drukknop en testopening. Dat is voordelig wanneer vaak moet worden losgenomen, getest of ombedraad. De hier beschreven uitvoering 2002-1407 is daarentegen bijzonder sterk wanneer compacte Push-in bedrading met gereedschapsbediening en hoge verpakkingsdichtheid gevraagd is.

Bij andere gerenommeerde fabrikanten zijn vergelijkbare PE-rijgklemmen te vinden, bijvoorbeeld van Phoenix Contact, Weidmüller en ABB. Afhankelijk van de productserie verschillen deze meestal in bedieningsconcept, accessoiresysteem, markering en testopties. Voor installaties met een bestaand WAGO TOPJOB® S systeem is de 2002-1407 vooral zinvol wanneer een uniforme brugverbinding, markering en bediening in het klemmenblok gewenst zijn. De mechanische montage op TH35 is gebruikelijk in de branche, maar accessoires en systeemdelen moeten steeds merkspecifiek worden gepland.

Toepassingsgebieden

• Schakelkastbouw: Voor geordende aardverdeler in compacte klemmenstroken.
• Machinebouw: Geschikt voor veilige PE-aansluiting in industriële installaties.
• Gebouwinstallatie: Voor moderne verdeelinrichtingen met een duidelijke structuur.
• Ex e omgevingen: Voor geselecteerde toepassingen met passende voorschriften.
• Service en uitbreiding: Praktisch bij uitbreiding achteraf dankzij goede toegankelijkheid en markering.

Meerwaarde voor toepassing, bedrading en keuze van de passende klem

De aardklem is ontwikkeld voor een eenvoudige en betrouwbare aansluiting. Voor de aderaansluiting is een striplengte van 10 tot 12 mm nodig. Aardklemmen van dit type zijn via de geïntegreerde contactvoet direct met de montagerail verbonden. Daardoor ontstaat niet alleen de elektrische PE-verbinding, maar ook een stabiele mechanische bevestiging op de DIN-rail.

De Push-in CAGE CLAMP® techniek is ontworpen als universele aansluiting voor veel adertypen. Vooral in het dagelijks werk van de schakelkastbouw blijkt het nut: massieve aders evenals fijnaderige aders met adereindhuls kunnen direct en zonder afzonderlijk schroeven in de klemplaats worden gestoken. Dat verkort de montagetijd en verhoogt de proceszekerheid bij terugkerende bedradingswerkzaamheden.

TOPJOB® S rijgklemmen staan bovendien voor een breed systeem met verschillende bedieningswijzen. Afhankelijk van de toepassing zijn uitvoeringen met hendel, drukknop of bedieningsopening verkrijgbaar. Dat vergemakkelijkt de keuze wanneer een project bijzondere eisen stelt aan testtoegang, onderhoud of frequent omklemmen. Deze variant is de juiste keuze wanneer een compacte 4-ader-PE-klem met 2,5 mm², Ex e geschiktheid en directe Push-in bedrading gevraagd is.

De WAGO aardklem 2002-1407 is daarmee een sterke oplossing voor professionele PE-bedrading wanneer compacte bouwvorm, snelle montage en hoge systeemduidelijkheid centraal staan.
