Aardlekschakelaar 2-polig 25A/30mA, QC – Residuele stroomonderbreker 2-polig 25 / 0,03A CDS225D – Hager – 3250611610823:

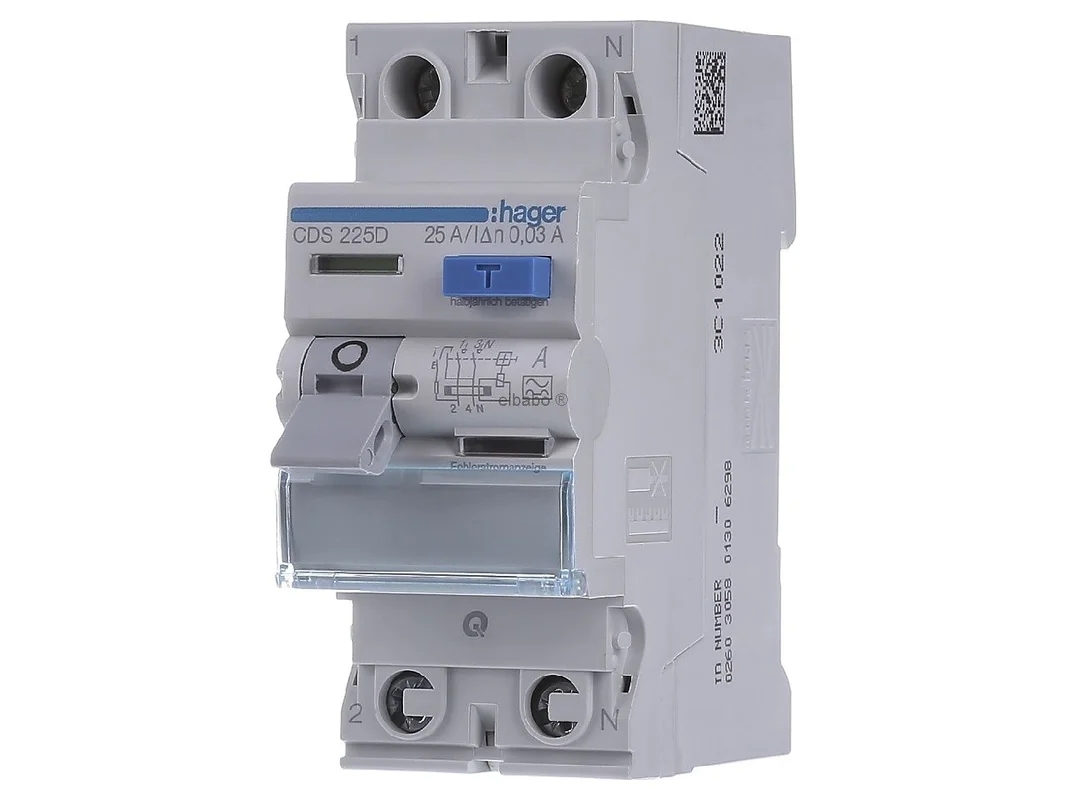

De Hager aardlekschakelaar 2-polig 25A 30mA type A QC CDS225D is ontworpen voor betrouwbare persoonsbeveiliging in moderne elektrische installaties. Hij detecteert wisselstroom- evenals pulserende gelijkfoutstromen en schakelt in geval van een fout snel uit. Dankzij QuickConnect-techniek, blauwe testknop en goed zichtbare foutstroomindicatie ondersteunt het apparaat een veilige, duidelijke en servicevriendelijke installatie in de verdeler.

Aardlekbeveiliging voor woningbouw, utiliteitsbouw en moderne stroomkringen

De compacte aardlekschakelaar is geschikt voor stroomkringen in woonhuizen, kantoren en kleine bedrijfseenheden. Met 25 A nominale stroom, 30 mA nominale foutstroom en type A uitschakelkarakteristiek is hij een sterke keuze voor veel klassieke toepassingen. De 2-polige uitvoering past ideaal bij eenfasige stroomkringen waarbij betrouwbare foutbeveiliging en een nette integratie in het verdeelsysteem vereist zijn.

Producthighlights voordelen

• Betrouwbare foutbeveiliging: Detecteert wisselstroom- en pulserende gelijkfoutstromen veilig.
• Type A: Geschikt voor veel gebruikelijke eindgroepen in gebouwen.
• 2-polige uitvoering: Ideaal voor eenfasige toepassingen.
• 30 mA uitschakelstroom: Beproefde uitvoering voor persoonsbeveiliging.
• 25 A nominale stroom: Geschikt voor talrijke verdelers in het dagelijks gebruik.
• QuickConnect-klemmen: Maken een tijdbesparende en nette bedrading mogelijk.
• Blauwe testknop: Vergemakkelijkt de regelmatige functietest.
• Foutstroomindicatie: Ondersteunt onderhoud en snelle controle.
• Eenvoudige uitname: De constructie maakt het eenvoudig losnemen uit de kamrailverbinding mogelijk.
• Voorbereid voor aanvullende voorzieningen: Flexibel bij uitbreiding of aanpassing van de installatie.
• Directe markering: Duidelijke toewijzing direct op het apparaat mogelijk.
• Conform normen: Voldoet aan de relevante DIN EN- en VDE-voorschriften.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Hager
Artikelnaam	Hager aardlekschakelaar 2-polig 25A 30mA type A QC CDS225D
Artikelnummer fabrikant	CDS225D
EAN	3250611610823
Catalogus	Aardlekschakelaar
Producttype	Aardlekschakelaar
Aantal polen	2-polig
Nominale stroom	25 A
Nominale foutstroom	30 mA
Type foutstroom	Type A
Kortsluitvastheid	6 kA
Nominale frequentie	50 Hz
Nominale spanning	230 V
Montagetype	DIN-rail
Aantal modules	2
Beschermingsgraad	IP20
Klemtechniek	QuickConnect
Normen	DIN EN 61008-1, DIN EN 61008-2-1, DIN EN 60898-1
Bijzondere kenmerken	Blauwe testknop, foutstroomindicatie, beschrijfbaar, voorbereid voor aanvullende voorzieningen

Montagevoordelen, praktijktoepassing en zinvolle productalternatieven

In de dagelijkse praktijk overtuigt het apparaat door een duidelijke combinatie van beveiligingsfunctie en montagecomfort. De QuickConnect-klemmen ondersteunen een snelle aansluiting. De geïntegreerde foutstroomindicatie vereenvoudigt de diagnose, terwijl de blauwe testknop de regelmatige controle vergemakkelijkt. Vooral in compacte verdelers is het eenvoudig uitnemen uit de kamrailverbinding een echt voordeel wanneer onderhoud of ombouw nodig is.

Binnen het Hager-assortiment is dit model bijzonder interessant wanneer een QuickConnect-uitvoering gewenst is. Een voor de hand liggend vergelijkingsmodel is de Hager CDA225D. Die dekt dezelfde basistoepassing met 2 polen, 25 A, 30 mA en type A af, maar gebruikt een andere klemoplossing. Wie bij nieuwe installaties waarde hecht aan snelle bedrading en hoge servicevriendelijkheid, profiteert meestal van de CDS225D met QuickConnect. Bij bestaande installaties kan een ander klemconcept zinvol zijn als het beter past bij de aanwezige bedrading.

Bij een hogere belasting binnen dezelfde serie komen varianten met meer nominale stroom in aanmerking. Deze zijn geschikt voor stroomkringen met een afwijkende uitvoering, terwijl dit model bewust is afgestemd op 25 A. Voor andere foutstroomtypen, bijvoorbeeld bij speciale elektrische verbruikers, moet binnen het programma van de fabrikant gericht een daarvoor bestemde uitvoering worden gekozen.

Als vergelijkbare apparaten van andere merken worden vaak modellen van ABB, Eaton en Schneider Electric bekeken. ABB biedt in veel series een zeer brede projectvariatie en vaak sterk gedifferentieerde typefamilies. Eaton zet afhankelijk van de reeks in op robuuste standaardoplossingen voor woningbouw en utiliteitsbouw. Schneider Electric scoort vaak met systeemeigen integratie in merkgebonden verdelers. Belangrijk is daarbij altijd de technische gelijkwaardigheid wat betreft aantal polen, type, nominale stroom, foutstroom en aansluitwijze. Een directe uitwisselbaarheid moet altijd worden gecontroleerd aan de hand van de concrete verdeelomgeving en de gebruikte kamrail.

Veilige werking, doordachte details en meer nut in het verdeelsysteem

De aardlekschakelaar volgens DIN EN 61008-1 en DIN EN 61008-2-1 is ontworpen voor een veilige beveiligingsfunctie in veeleisende installaties. De QuickConnect-klemmen tot 63 A volgens DIN EN 60898-1 ondersteunen een praktijkgerichte bedrading en helpen montagetijden te verkorten. De blauwe testknop en de geïntegreerde foutstroomindicatie maken controle en onderhoud duidelijk eenvoudiger.

Een andere meerwaarde ligt in de servicevriendelijke constructie. Het apparaat kan eenvoudig uit de kamrailverbinding worden genomen, wat ombouwwerkzaamheden of vervanging in de verdeler vergemakkelijkt. Bovendien is het voorbereid voor de aanbouw van aanvullende voorzieningen en kan het direct op het apparaat worden gemarkeerd. Dat zorgt voor meer orde, snellere toewijzing en een nette documentatie binnen de installatie.
