Description

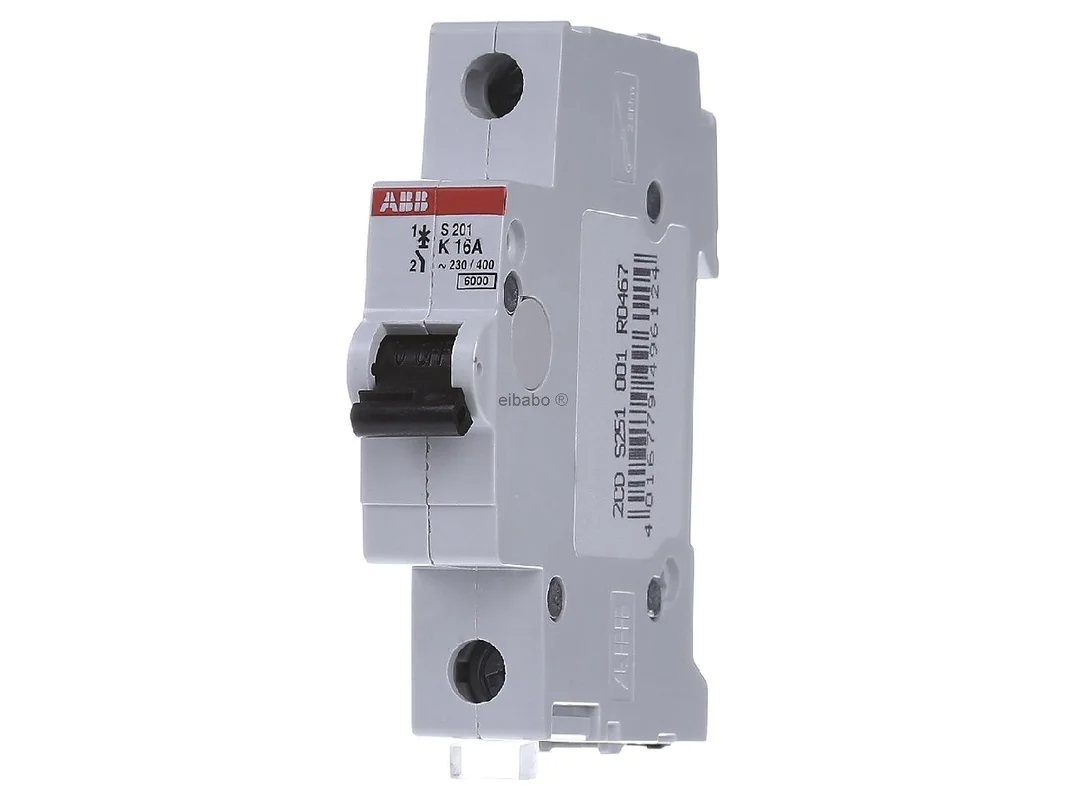

Automatische stroomonderbreker K,16A,1P – Miniatuur stroomonderbreker 1-polig K16A S201-K16 – ABB – 2CDS251001R0467 – 4016779496124:

De ABB installatieautomaat S201-K16 is een krachtige oplossing voor de gerichte bescherming van kabels en leidingen in moderne elektrisch installaties. Als 1-polig installatieautomaat met 16 A nominale stroom en K-karakteristiek beschermt hij betrouwbaar bij overbelasting en kortsluiting. Het apparaat is bijzonder geschikt voor stroomkringen met hogere inschakelstromen en combineert een hoge bedrijfszekerheid met een compacte bouwvorm voor de DIN-rail.

Nauwkeurige leidingbeveiliging voor veeleisende stroomkringen

De installatieautomaat uit de ABB S200-serie werkt stroombegrenzend en maakt gebruik van twee uitschakelmethoden: een thermische uitschakeling voor overbelasting en een elektromechanische uitschakeling voor kortsluiting. Daardoor wordt de installatie snel en doeltreffend beschermd. De gepatenteerde aansluitklem met drukplaat vergemakkelijkt de bedrading en zorgt voor een vast, veilig contact. Dankzij de verspringende openingen voor geleider en kamrail blijft het aansluitgebied goed zichtbaar.

Producthighlights voordelen

• 1-polige uitvoering: Ideaal voor de bescherming van afzonderlijke buitengeleiders in veel verdeelinrichtingen.
• 16 A nominale stroom: Geschikt voor talrijke eindgroepen in utiliteitsbouw, handel en industrie.
• K-karakteristiek: Zeer geschikt voor toepassingen met hogere inschakelstromen.
• Betrouwbare bescherming: Beschermt kabels en leidingen bij overbelasting en kortsluiting.
• Stroombegrenzend gedrag: Vermindert de belasting van de installatie in geval van een storing.
• Gepatenteerde aansluitklem: Veilige contactmaking met drukplaat voor hoge montagekwaliteit.
• Goed zicht bij het bedraden: Duidelijk gescheiden openingen voor geleider en kamrail.
• Vingerveilige klem: Aansluitgebied met beschermingsgraad IP20.
• DIN-rail-montage: Snelle inbouw in gangbare verdeelkasten en schakelkasten.
• Wereldwijd inzetbaar: Voldoet aan belangrijke normen voor veel markten en toepassingen.
• Hoge ABB-kwaliteit: Elk apparaat wordt vóór levering intensief getest.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Productnaam	S201-K16
Artikelnummer fabrikant	2CDS251001R0467
EAN	4016779496124
Catalogus	Installatieautomaat
Serie	S200
Producttype	Installatieautomaat
Aantal polen	1-polig
Nominale stroom	16 A
Karakteristiek	K
Normen	IEC/EN 60898-1, IEC/EN 60947-2, UL1077
Nominale bedrijfsspanning	230/400 V AC volgens IEC 60898-1, 230 V AC volgens IEC 60947-2
Maximale bedrijfsspanning	253 V AC, 72 V DC
Nominale isolatiespanning	440 V
Nominale stootspanningsvastheid	4 kV
Nominaal kortsluitvermogen	6 kA
Schakelfrequentie	50/60 Hz
Beschermingsgraad	IP20
Montagewijze	DIN-rail
Aansluittype	Schroefklem met drukplaat
Geleiderdoorsnede	tot 35 mm² volgens serie-opgave
Bedrijfstemperatuur	-25 tot +55 °C
Afmetingen	17,5 x 88 x 69 mm

Sterke K-karakteristiek, duidelijke voordelen en passende alternatieven

De ABB installatieautomaat 1-polig 16A karakteristiek K S201-K16 2CDS251001R0467 is de juiste keuze wanneer stroomkringen niet alleen veilig, maar ook gepast bij het belastingstype beveiligd moeten worden. De K-karakteristiek is vooral in het voordeel waar apparaten of verbruikers kortstondig verhoogde inschakelstromen veroorzaken. Zo kunnen ongewenste uitschakelingen tijdens het opstarten vaak beter worden vermeden dan met klassieke standaardkarakteristieken.

• Voordeel in bedrijf: Goed geschikt voor stroomkringen met motoren, transformatoren of inductieve belastingen.
• Meer selectiviteit in het dagelijks gebruik: De uitschakelkarakteristiek past beter bij veeleisende belastingsprofielen.
• Nette montage: De ABB-klem met drukplaat vereenvoudigt de aansluiting bij de bedrading.
• Flexibele uitbreiding: In de S200-serie zijn passende hulpcontacten en verdere accessoires beschikbaar.

In het ABB-assortiment zijn vergelijkbare apparaten met een ander karakteristiek beschikbaar, bijvoorbeeld varianten met B-, C- of D-karakteristiek. Een S201-B16 is eerder bedoeld voor klassieke stroomkringen met lage inschakelstroom, zoals verlichting of algemene wandcontactdooskringen. Een S201-C16 zit qua toepassing vaak tussen B en K in en is een veelgemaakte keuze voor gemengde belastingen. Een S201-D16 is nog beter geschikt voor hoge inschakelpieken, maar wordt meestal gerichter in speciale industriële toepassingen ingezet. Daarmee biedt de S201-K16 een zeer interessant midden voor robuuste toepassingen met verhoogde aanloopstroom.

Ook ander merken voeren vergelijkbare apparaten. Vaak genoemd worden Siemens uit de SENTRON-serie, Schneider Electric met Acti9 en Eaton met xPole. Ten opzichte van veel standaarduitvoeringen ligt het wezenlijke verschil bij de ABB S201-K16 in de K-karakteristiek, de doordachte klemtechniek en de brede normbasis. Bij de selectie moet steeds worden nagegaan welke uitschakelcurve, welk kortsluitvermogen en welke accessoires in het betreft systeem vereist zijn. De compatibiliteit van kamrails of aanbouwcomponenten moet per fabrikant worden beoordeeld.

Normconforme bescherming en praktijkgerichte bedrading

De S200-serie is ontwikkeld voor de normconforme bescherming van kabels en leidingen tegen overbelasting en kortsluiting. Zij voldoet aan belangrijke voorschriften volgens DIN VDE 0100-430 en DIN VDE 0100-530 evenals aan de relevante productnormen volgens IEC en EN. Dat maakt de installatieautomaat tot een robuuste oplossing voor woningbouw, handel en industriële toepassingen.

Een duidelijke meerwaarde ligt in de praktijkgerichte aansluitzone. De aansluitopening voor leidingen bevindt zich boven de opening voor de kamrail. Dat verbetert het zicht bij het bedraden en vergemakkelijkt een nette montage in de verdeler. Geleiders kunnen direct en veilig worden aangesloten, wat tijd bespaart en de montagekwaliteit verhoogt.

Daarnaast scoort de S200-serie met een uitgebreid accessoireprogramma voor veel installatieopgaven. Dankzij Internationale goedkeuringen is de serie ontworpen voor wereldwijd gebruik. ABB onderwerpt elk apparaat vóór levering aan een intensieve kwaliteitscontrole. Dat schept vertrouwen in functie, veiligheid en duurzaamheid in het dagelijks gebruik.

Toepassingsgebieden

• Industrie: Voor stroomkringen met verhoogde inschakelstromen en robuuste belastingen.
• Handel: Geschikt voor machines, besturingen en technische installaties.
• Schakelinstallatiebouw: Ideaal voor normconforme verdelingen op DIN-rail.
• Gebouwtechniek: Geschikt voor geselecteerde stroomkringen met speciale belastingskarakteristiek.
• Modernisering: Goede keuze bij vervanging of uitbreiding van bestaande ABB-systemen.

De ABB S201-K16 is een hoogwaardige installatieautomaat voor professionele installaties waarbij een K-karakteristiek, veilige bedrading en betrouwbare bescherming centraal staan.
