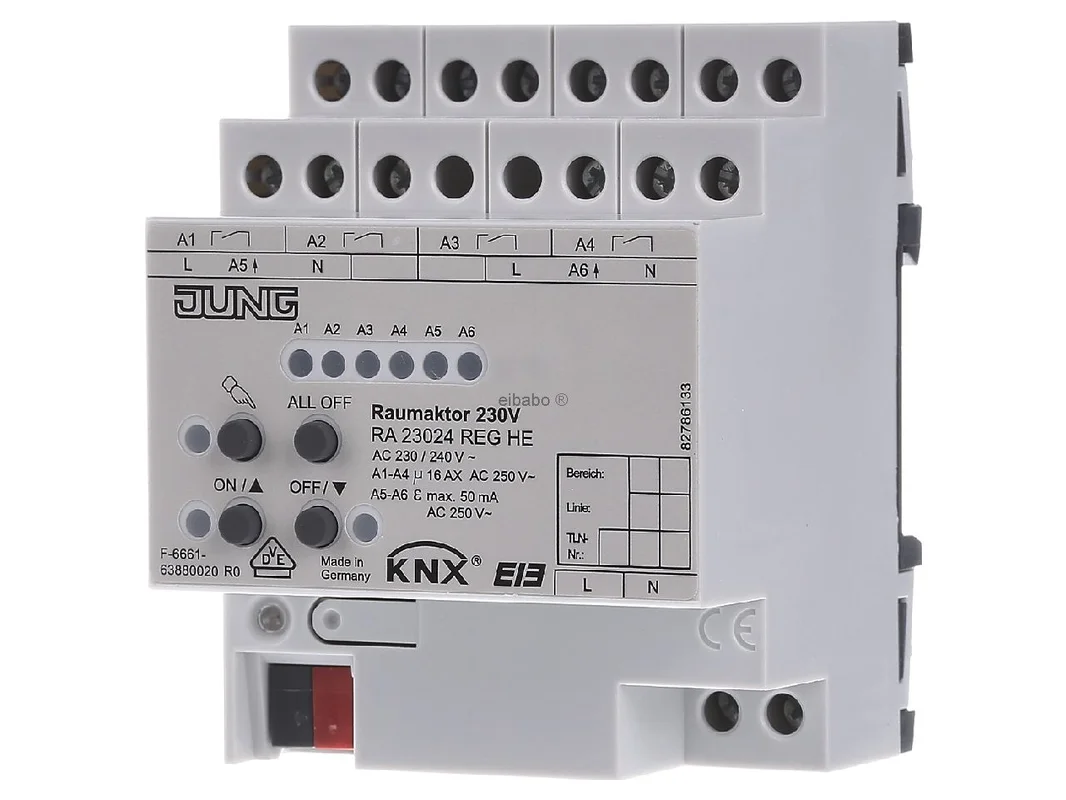

Behuizing KNX kameractor – KNX schakelactor 6-ch RA 23024 REGHE – Jung – 4011377036000:

De Jung KNX ruimteactor 6-voudig 230V REG met handbediening en LED-statusweergave RA 23024 REGHE is een veelzijdige oplossing voor moderne gebouwautomatisering. Als krachtige schakelactor in REG-behuizing stuurt hij elektrische verbruikers, jaloezieën, rolluiken, markiezen en elektrothermisch stelaandrijvingen nauwkeurig en betrouwbaar aan. De geïntegreerde handbediening en de goed zichtbare LED-statusweergave vergemakkelijken ingebruikname, test en service direct in de verdeler.

Veelzijdige KNX schakelactor voor verlichting, zonwering en ruimtefuncties

Het apparaat combineert zes uitgangen in een compacte bouwvorm en is geschikt voor veeleisende KNX-projecten in woningbouw en utiliteitsbouw. Naast klassieke schakeltaken ondersteunt het ook jaloezie- en verwarmingsfuncties. Daarmee is het ideaal wanneer meerdere disciplines centraal, overzichtelijk en flexibel via KNX moeten worden aangestuurd. Terugmeldingen in handmatige bediening en in busbedrijf zorgen voor hoge transparantie in het dagelijks gebruik en bij onderhoud.

Producthighlights voordelen

• 6-voudige uitvoering: Geschikt voor veelzijdige schakeltaken in KNX-installaties.
• Handbediening op het apparaat: Praktisch voor bouwplaats, service en snelle functietest.
• LED-statusweergave: Duidelijke weergave van de schakel- en bedrijfstoestand per uitgang.
• Potentiaalvrije contacten: Voor het schakelen van elektrische verbruikers van AC 110 tot 230 V.
• Jaloezie- en rolluikbesturing: Voor AC-motoren met directe aansturing van positie en lamellen.
• Verwarmingsfunctie: Elektronische uitgangen voor elektrothermisch stelaandrijvingen.
• Scènefunctie: Comfortabele integratie in centrale woon- en gebouwscènes.
• Vergrendelingen en dwangsturing: Afzonderlijke uitgangen kunnen gericht worden beveiligd en geprioriteerd.
• Tijdfuncties: Met in- en uitschakelvertraging evenals traplichtfunctie.
• Veilige werking: Overbelastingsveilig en kortsluitvast voor hoge bedrijfszekerheid.

Intelligente functies voor comfortabele automatisering

• Centrale schakelfunctie: Meerdere belastingen kunnen gecoördineerd en met gezamenlijke terugmelding worden aangestuurd.
• Flexibele schakelwijze: Ondersteunt maakcontact- of verbreekcontactbedrijf afhankelijk van de projectbehoefte.
• Logische koppeling: Zinvol voor vrijgaven, vergrendelingen en automatische processen.
• Zonwering met meerwaarde: Bewegingsstatus, gordijnpositie en lamellenstand kunnen worden teruggemeld.
• Veiligheidsfuncties: regenalarm, vorstalarm en drie onafhankelijke windalarmen zijn integreerbaar.
• Zonweringsfunctie: Ondersteunt energie-efficiënt en comfortabel gebruik van ruimtes.
• Noodbedrijf bij busuitval: Parametreerbaar voor zomer- en winterbedrijf.
• Ventielbescherming: Bescherming tegen vastzittende ventielen in verwarmingsbedrijf.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX ruimteactor 6-voudig 230V REG met handbediening en LED-statusweergave RA 23024 REGHE
EAN	4011377036000
Catalogus	Schakelactor
Bussysteem	KNX
Producttype	Binaire uitgang mix
Montagewijze	REG, DIN-rail
Breedte	4 TE
Aantal uitgangen	6
Schakelspanning last	AC 110 tot 230 V
Max. schakelstroom	16 A
Max. schakelvermogen	3000 W
Opgenomen vermogen	ca. 6 W
Contactuitvoering	potentiaalvrij
Functies	Schakelen, jaloezie, rolluik, markies, verwarming
Bediening	elektronisch handbediening
Statusweergave	LED per uitgang
Geschikt voor	AC-motoren 110 tot 230 V, elektrothermisch stelaandrijvingen
Bijzondere kenmerken	Scènes, tijdfuncties, terugmelding, dwangsturing, veiligheidsfuncties
ETS-ondersteuning	volledige functie vanaf ETS 3.0d of hoger

Meer comfort, duidelijke terugmelding en sterke KNX-flexibiliteit in de verdeler

Deze ruimteactor is bijzonder geschikt voor projecten waarin verlichting, zonwering en ruimtetemperatuur efficiënt via één enkel apparaat moeten worden georganiseerd. De combinatie van zes kanalen, handmatig bedieningsniveau en uitgebreide terugmelding bespaart tijd bij de ingebruikname en zorgt voor hoge zekerheid tijdens bedrijf. Vooral in woningen, kantoren en kleine commerciële eenheden komt het apparaat tot zijn recht wanneer meerdere functies per ruimte of zone worden samengebracht.

• Eén apparaat voor schakelen, zonwering en verwarmen vermindert de planningsinspanning.
• De handbediening is ideaal voor functietest zonder volledige buslogica.
• LED-signalen helpen bij diagnose, kanaaltoewijzing en snelle foutopsporing.
• Scènes en tijdfuncties verhogen comfort en energie-efficiëntie.
• Terugmeldobjecten vergemakkelijken visualisatie en centrale bewaking.
• Veiligheidsfuncties zijn nuttig bij weersafhankelijkheid en bescherming van installaties.

Binnen het Jung-assortiment positioneert dit model zich als multifunctionele actor met zes uitgangen en een duidelijke focus op gemengde toepassingen. Zuivere schakelactoren van de fabrikant concentreren zich meestal sterker op klassieke belastingen zoals verlichting of stopcontacten. Zuivere jaloezieactoren zijn daarentegen gespecialiseerd in zonwering en bieden daar vaak een nog gerichtere kanaalstructuur. De hier toegepaste ruimteactor is bijzonder interessant wanneer verschillende functies in één compact REG-apparaat moeten worden gebundeld.

Ten opzichte van gespecialiseerde verwarmingsactoren van Jung ligt het voordeel in de bredere inzetbaarheid. Wie echter vooral veel verwarmingscircuits met focus op ruimteregeling wil aansturen, kiest eerder voor een toegewezen verwarmingsoplossing. Voor gemengde ruimtes met verlichting, zonwering en thermisch stelaandrijvingen biedt dit apparaat vaak het economischere en flexibelere platform.

Bij projecten met een hoog aandeel verlichting en weinig speciale functies zijn zuivere schakelactoren vaak de directe keuze. Zodra echter rolluiken, markiezen of stelaandrijvingen moeten worden geïntegreerd, biedt een ruimteactor zoals dit model duidelijk meer toepassingsdiepte. Hij bespaart extra apparaatplaatsen en vereenvoudigt de logische koppeling binnen een ruimtefunctie.

Voor zuivere zonweringsassen met veel motoren zijn toegewezen jaloezieactoren vaak de eerste keuze. Wanneer daarentegen afzonderlijke ruimtes als functionele eenheid worden gezien, heeft een gemengde actor een voordeel. Precies daar toont dit apparaat zijn kracht, omdat meerdere disciplines in één KNX-deelnemer samenkomen.

Vergelijkbare apparaten van andere bekende KNX-fabrikanten zijn bijvoorbeeld multifunctionele actoren van MDT, ABB of Gira. Deze oplossingen dekken vaak vergelijkbare basistaken zoals schakelen, zonwering of verwarmingsaansturing af, maar verschillen in toepassingsomvang, bedieningsconcept en ETS-structuur.

• MDT: Vaak zeer praktijkgerichte ETS-structuur en brede parametrering voor woningbouw en utiliteitsbouw.
• ABB: Sterk in grotere systeemomgevingen met duidelijke focus op professionele gebouwtechniek.
• Gira: Goede integratie in merkgebonden KNX-systeemwerelden en hoogwaardige projectomgevingen.

Aangezien de communicatie via KNX verloopt, is de fundamentele systeemcompatibiliteit in de regel gegeven. Verschillen worden vooral zichtbaar in de detaillering van de functies, in de bedieningslogica van de applicatie en in de focus op afzonderlijke disciplines.

In ETS is het aan te bevelen de zes uitgangen eerst overzichtelijk naar toepassingssoort te structureren, bijvoorbeeld verlichting, jaloezie en verwarming. Een duidelijke kanaalbenaming bespaart later veel tijd bij service en uitbreiding. Voor schakeluitgangen is het zinvol terugmeldobjecten direct aan eigen groepsadressen toe te wijzen, zodat visualisatie en logica stabiel werken.

Bij jaloeziefuncties moeten rijtijden en lamellenloop nauwkeurig worden ingemeten. Alleen zo zijn precieze posities en reproduceerbare scènes mogelijk. Voor een zonweringsscène kan bijvoorbeeld overdag een vaste gordijnpositie met gedefinieerde lamellenstand worden gebruikt, terwijl ’s avonds een open stand via een apart centraal object wordt geactiveerd.

In verwarmingsbedrijf is een zorgvuldige parametrering van het uitgangstype belangrijk, bijvoorbeeld schakelbedrijf of PWM. Bij elektrothermisch stelaandrijvingen moet bovendien de karakteristiek passend worden gekozen, dus spanningsloos open of spanningsloos gesloten. Een praktijkgericht voorbeeld is de koppeling van raamcontact, verwarmingsvrijgave en vorstbeveiliging, zodat bij een open raam wordt verlaagd en bij kritische buitentemperatuur toch veilig wordt geregeld.

Voor een hogere bedrijfszekerheid moeten vergrendelingen, dwangstanden en alarmobjecten op gescheiden groepsadressen liggen. Zo blijven prioriteiten bij windalarm, regenmelding of centrale uit duidelijk navolgbaar en overzichtelijk onderhoudbaar.

De Jung KNX ruimteactor 6-voudig 230V REG met handbediening en LED-statusweergave RA 23024 REGHE overtuigt als flexibele schakelcentrale voor veeleisende KNX-installaties. Hij combineert schakelen, zonwering en verwarmingsaansturing in één compact apparaat en biedt daarmee een professionele basis voor efficiënte, comfortabele en goed onderhoudbare ruimteautomatisering.

Wie een betrouwbare oplossing zoekt met veel functionele diepgang, duidelijke statusweergave en hoge praktijkgerichtheid, maakt met deze schakelactor een overtuigende keuze voor moderne smart building-projecten.
