Description

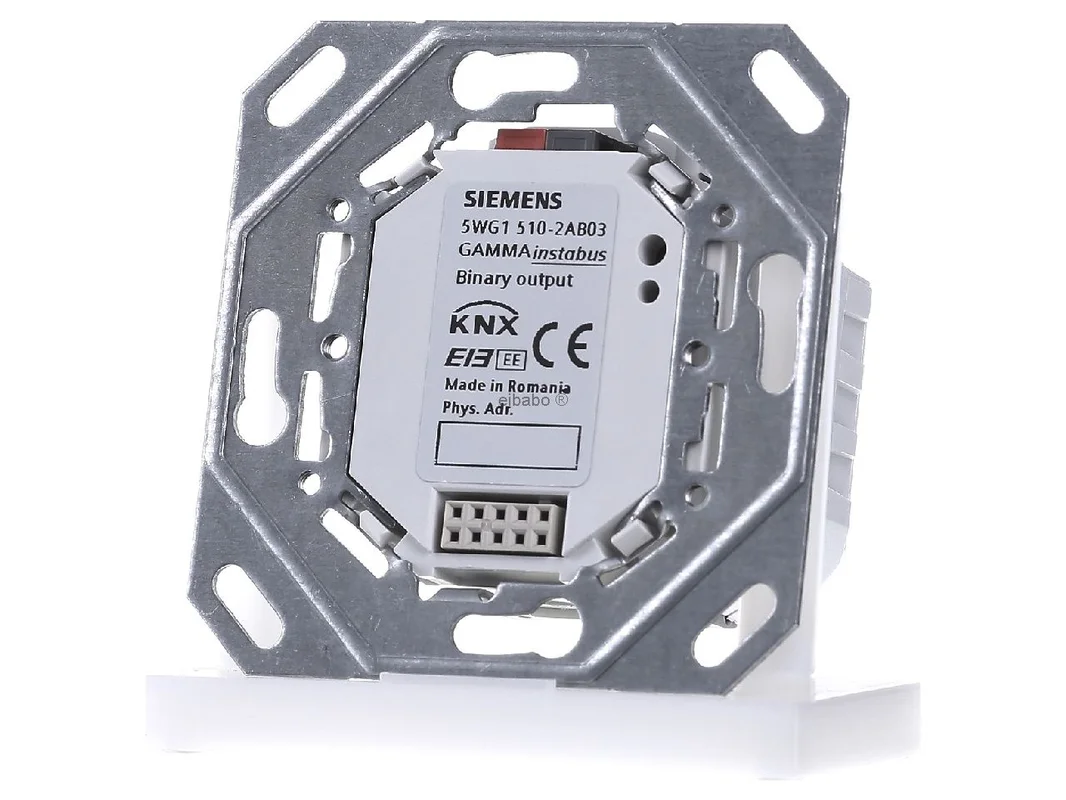

Binair uitgangsapparaat 2x10A 230VAC – KNX schakelactor 2-ch 5WG1510-2AB03 – Siemens – 4001869436289:

De Siemens KNX schakelactor inbouw 2-voudige relaisuitgang 10A 230V AC 5WG1510-2AB03 is een compacte oplossing voor het betrouwbare schakelen van twee elektrische belastingen in het KNX-systeem. Het apparaat combineert twee potentiaalvrije relaiscontacten met een nominale contactspanning van AC 230 V en een nominale contactstroom van 10 A. Dankzij de geïntegreerde buskoppelaar en de voeding van de elektronica via de busspanning is deze inbouwschakelactor ideaal voor moderne gebouwautomatisering met een hoge functiedichtheid in een kleine ruimte.

Precieze schakeltechniek voor de decentrale KNX-installatie

De actor is ontworpen voor inbouw in inbouwdozen met een diameter van 60 mm en een diepte van 60 mm. Daardoor is hij bijzonder geschikt voor decentrale schakeltaken direct in de doos, bijvoorbeeld bij verlichting, ventilatie of afzonderlijke stopcontactkringen. De schroefloze klemmen vergemakkelijken de aansluiting en het doorlussen van onbehandelde geleiders in eendraadse, fijndradige en meerdradige uitvoering van 0,5 tot 2,5 mm².

Dankzij de twee potentiaalvrije relaisuitgangen kan de schakelactor flexibel in verschillende KNX-scenario’s worden gebruikt. Hij ondersteunt een nette scheiding van de contacten en biedt daarmee een praktische basis voor veel automatiseringstaken in de woningbouw en utiliteitsbouw.

Producthighlights voordelen

• Twee relaisuitgangen: Ideaal voor twee gescheiden schakelkringen in een compacte inbouwoplossing.
• Potentiaalvrije contacten: Flexibele integratie in veel schakeltaken met nette contactscheiding.
• 10 A schakelstroom: Geschikt voor typische belastingen op het gebied van verlichting en algemene verbruikers.
• AC 230 V uitvoering: Geschikt voor veel klassieke toepassingen in de gebouwinstallatie.
• Geïntegreerde buskoppelaar: Directe KNX-busaansluiting zonder extra koppelmodule.
• Busgevoede elektronica: Geen aparte voeding voor de apparaatelektronica op de inbouwlocatie nodig.
• Schroefloze klemmen: Snelle aansluiting en eenvoudig doorlussen van de geleiders.
• Inbouwmontage: Zeer geschikt voor decentrale installaties en retrofit.
• Compacte bouwvorm: Ruimtebesparende integratie in diepe inbouwdozen van 60 mm.
• KNX-systeemintegratie: Comfortabele integratie in scènes, tijdfuncties en centrale commando’s.

Typische toepassingen in het smart building

• Verlichting schakelen: Twee verlichtingskringen kunnen gescheiden en geautomatiseerd worden aangestuurd.
• Stopcontacten aansturen: Geschikt voor gerichte lastvrijgaven in de KNX-omgeving.
• Ventilatie en hulpaandrijvingen: Praktisch voor eenvoudige schakeltaken met duidelijke toestanden.
• Scènebedrijf: Integratie in comfort-, aanwezigheids- of centraal-uit-functies.
• Retrofit: Goede keuze wanneer schakelfuncties decentraal in bestaande dozen moeten worden toegevoegd.
• Ruimtegerelateerde automatisering: Zinvol voor afzonderlijke ruimtes, kleine zones of functienabije belastingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Siemens KNX schakelactor inbouw 2-voudige relaisuitgang 10A 230V AC 5WG1510-2AB03
EAN	4001869436289
Catalogus	Schakelactor
Bussysteem	KNX
Montagetype	Inbouw
Aantal uitgangen	2 potentiaalvrije relaiscontacten
Nominale contactspanning	AC 230 V
Nominale contactstroom	10 A
Max. schakelvermogen	2300 W
Aansluittype	Schroefloze klemmen
Geleidertypen	Eendraads, fijndradig, meerdradig
Geleiderdoorsnede	0,5 tot 2,5 mm²
Voeding elektronica	Via busspanning
Buskoppelaar	Geïntegreerd
Busaansluiting	Via busklem
Inbouwlocatie	Inbouwdoos, diameter 60 mm
Vereiste doosdiepte	60 mm
Beschermingsgraad	IP20

Decentrale KNX-schakeloplossing voor verlichting, stopcontacten en ruimtefuncties

De Siemens KNX schakelactor inbouw 2-voudige relaisuitgang 10A 230V AC 5WG1510-2AB03 laat zijn sterke punten overal zien waar twee schakelkanalen direct op de plaats van gebruik netjes, compact en KNX-conform geïntegreerd moeten worden. In vergelijking met centrale DIN-rail schakelactoren in de verdeler bespaart de inbouwvariant leidingwegen en is hij bijzonder geschikt voor afzonderlijke ruimtes, retrofits of decentrale automatiseringsconcepten.

Tot de duidelijke voordelen behoren de twee potentiaalvrije relaiscontacten, de busgevoede elektronica en de schroefloze klemmen voor een snelle montage. Vooral in de woningbouw of bij kleine functiegroepen in de utiliteitsbouw is dat een pluspunt voor planning, inbouw en service.

• Decentrale schakeltaken direct in de inbouwdoos zonder extra ruimte in de verdeler.
• Twee gescheiden kanalen voor flexibel gebruik in ruimte- en zoneconcepten.
• Potentiaalvrije relaiscontacten voor veelzijdige schakeltoepassingen.
• Nette KNX-integratie voor tijdprogramma’s, centrale commando’s en scènes.
• Busgevoede elektronica voor een verminderde installatie-inspanning.
• Schroefloze klemmen vergemakkelijken aansluiting, doorlussen en service.
• Compact formaat voor renovatie, modernisering en veeleisende retrofit.

Binnen de Siemens KNX-familie is dit inbouwapparaat vooral geschikt voor decentrale schakelpunten met twee belastingen. Centrale Siemens schakelactoren voor de schakelkast bieden meestal meer kanalen en zijn economisch als veel stroomkringen op één plaats samenkomen. De inbouwuitvoering is daarentegen ideaal wanneer korte leidingwegen, geringe zichtbaarheid en functienabije montage gevraagd zijn.

Siemens binaire uitvoerapparaten met slechts één uitgang zijn zinvol wanneer slechts één enkele verbruiker geschakeld moet worden of de doos weinig bedradingsreserve biedt. Ten opzichte van zulke varianten biedt dit model het voordeel van twee onafhankelijke relaiscontacten in slechts één inbouwpunt. Modellen met extra ingangen of een andere functielogica zijn eerder geschikt voor gemengde taken, terwijl dit apparaat duidelijk is ontworpen voor betrouwbaar schakelen.

Terwijl DIN-rail actoren van Siemens bij voorkeur in grotere wooncomplexen, kantoren of technische centra worden ingezet, past deze inbouwoplossing beter bij afzonderlijke ruimtes, hotelkamers, vergaderruimtes of moderniseringen in bestaande gebouwen. Het wezenlijke verschil ligt in de installatiestrategie: centraal in de verdeler of decentraal dicht bij de verbruiker.

Voor verlichtingsgroepen met veel kanalen, sterk gebundelde belastingen of complexe gezamenlijke bedrading zijn centrale schakelactoren vaak de betere keuze. Voor afzonderlijke lichtkringen, afzuiging, pompvrijgaven of schakelbare stopcontacten biedt de inbouwvariant duidelijke voordelen op het gebied van flexibiliteit en leidingvoering.

Vergelijkbare KNX-inbouw schakelactoren zijn onder andere verkrijgbaar van MDT, ABB en Gira. Apparaten van MDT staan vaak bekend om een zeer brede ETS-parameterisering en spreken vaak projecten met hoge functie-eisen aan. ABB biedt eveneens solide KNX-schakeloplossingen met een sterke focus op systeemintegratie in de gebouwsector. Gira positioneert vergelijkbare apparaten vaak in hoogwaardig afgestemde systeemomgevingen met een sterke integratie in het eigen schakelprogramma.

Essentiële verschillen zijn meestal te zien in de ETS-structuur, in extra objecten, in diagnosefuncties en in de integratie in bestaande fabrikantomgevingen. De KNX-basiscompatibiliteit blijft behouden, omdat de communicatie via gestandaardiseerde KNX-objecten plaatsvindt. Voor homogene projecten met Siemens-systeemtechniek is dit model bijzonder passend.

In ETS is het aan te raden om beide kanalen vanaf het begin duidelijk naar ruimte en functie te benoemen, bijvoorbeeld “Verlichting plafond kantoor” en “Stopcontact mediawand”. Dat vergemakkelijkt groepsadressering, diagnose en later onderhoud. Voor elk kanaal moeten schakelobject, statusmelding en indien nodig centrale functies netjes gescheiden worden gepland.

Praktisch is een structuur met een hoofdgroep voor ruimtefuncties, een middengroep voor verlichting of stopcontacten en een ondergroep per kanaal. Voorbeeld: één kanaal schakelt de plafondlamp, een tweede kanaal het geschakelde stopcontact voor een vloerlamp. Zo kunnen lokale tastsensoren, visualisatie en centraal uit logisch samenwerken.

Voor typische toepassingen is het de moeite waard om op de volgende punten te letten:

• Statusmelding activeren: Zinvol voor visualisatie en betrouwbare scenelogica.
• Centrale objecten gebruiken: Praktisch voor afwezigheid, nachtbedrijf of reinigingsmodus.
• Scènes gericht aanmaken: Voorbeeld woonkamer met scène “Avond”, waarbij lichtkring 1 actief is en stopcontact 2 wordt vrijgegeven.
• Duidelijke prioriteiten stellen: Centraal uit moet voorrang hebben op comfortfuncties.
• Documentatie onderhouden: Kanaalnamen, groepsadressen en belastingstype direct in het project vastleggen.

Met deze actor kiest u voor een doordachte Siemens-oplossing voor decentrale KNX-schakeltaken. Twee relaisuitgangen, busgevoede elektronica en een montagevriendelijke inbouwvorm maken het apparaat tot een sterke keuze voor veeleisende smart building-projecten.

Of het nu gaat om woningbouw, modernisering of functionele utiliteitsbouw: deze schakelactor overtuigt met flexibiliteit, nette systeemintegratie en praktijkgerichte techniek voor dagelijks gebruik.
