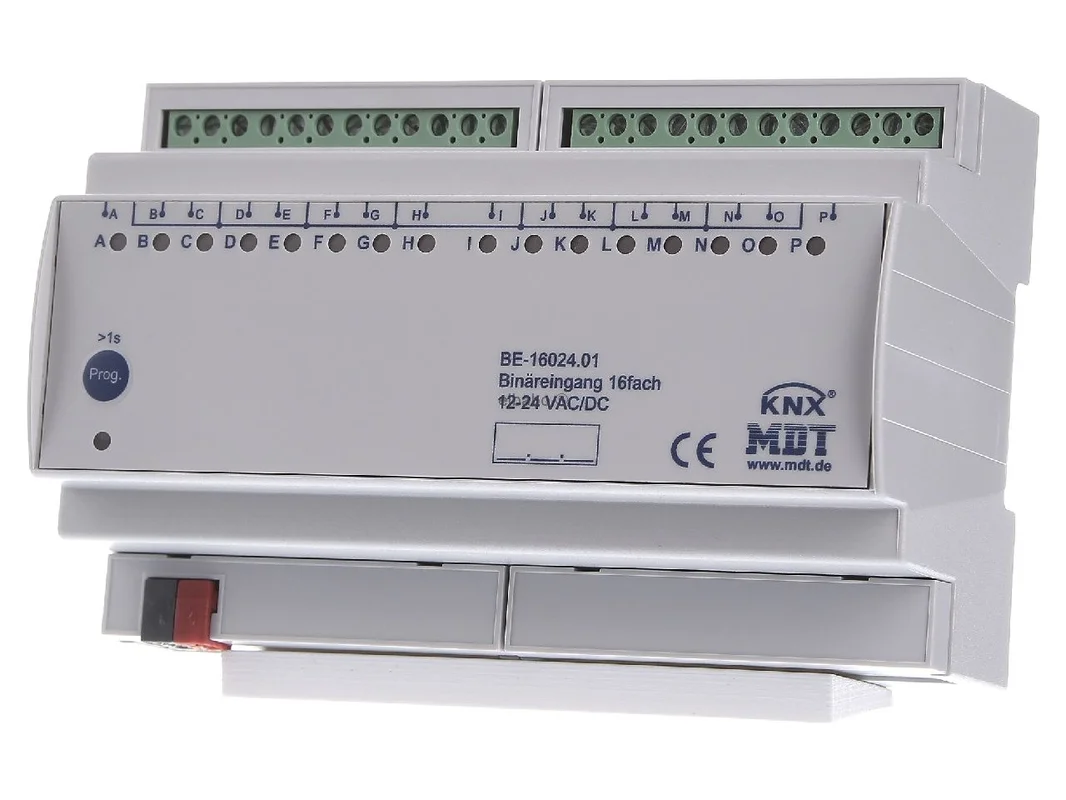

Binaire ingang 16-voudig, ingangen 24 V AC / DC voor KNX domotica BE-16024.02 – MDT – 4251916110116:

De MDT binaire ingang KNX 16-voudig 24V AC/DC BE-16024.02 is een krachtige oplossing voor de integratie van conventionele contacten in moderne KNX-installaties. Het REG-apparaat voor de DIN-rail registreert tot 16 stuursignalen in het bereik van 12 tot 24V AC/DC en maakt drukknoppen, schakelaars, raamcontacten of hulpcontacten intelligent bruikbaar. Dankzij geïntegreerde buskoppeling, LED-indicatie per kanaal en veelzijdige applicatie is deze binaire ingang ideaal voor woningbouw, utiliteitsbouw en veeleisende automatiseringsprojecten.

Nauwkeurige signaaldetectie en flexibele KNX-integratie voor slimme gebouwen

De MDT binaire ingang KNX 16-voudig 24V AC/DC BE-16024.02 overtuigt met een hoge functiedichtheid op compacte breedte. Elke ingang kan flexibel worden geparametreerd voor maakcontact of verbreekcontact. Zo kunnen schakeltoestanden betrouwbaar worden geregistreerd en gericht als KNX-telegram worden uitgegeven. De evaluatie is geschikt voor klassieke drukknopfuncties evenals voor raamstatus, centrale commando’s of technische meldingen.

Bijzonder praktijkgericht zijn de meervoudige tipfunctie, scènesbesturing, blokkeerobjecten en de dimmer- en jaloeziefunctie voor een- en tweeknopsbediening. Dit wordt aangevuld met vier geïntegreerde logicamodules, waarmee signalen direct in het apparaat zinvol kunnen worden gekoppeld. Dat bespaart programmeerwerk in de totale installatie en verhoogt de bedrijfszekerheid in het dagelijks gebruik.

Producthighlights voordelen

• 16 ingangen: Ideaal voor veel contacten in een centrale KNX-verdeler.
• Voor 12 tot 24V AC/DC: Geschikt voor gangbare stuursignalen in het gebouw.
• LED per kanaal: Snelle visuele controle bij ingebruikname en service.
• Geïntegreerde buskoppeling: Directe aansluiting op de KNX-bus zonder extra onderdeel.
• Maakcontact of verbreekcontact: Flexibele parametrering passend bij het type contact.
• Meervoudige tipfunctie: Tot vier waarden of DPT’s per ingang verzenden.
• Korte en lange toetsdruk: Meer bedieningscomfort met twee objecten per drukknop.
• dimmer- en jaloeziefunctie: Comfortabele bedieningsconcepten met een- of tweeknopsbediening.
• Vier logicamodules: Lokale evaluatie voor toestanden, vrijgaven of extra objecten.
• Cyclisch verzenden: Zinvol voor status, meldingen en veilige buscommunicatie.
• Verzenden na reset: Belangrijke toestanden worden na herstart opnieuw verzonden.
• Leidinglengte tot 100 m: Ook goed bruikbaar voor verder verwijderde contacten in de schakelkast.

Typische toepassingen in het KNX-dagelijks gebruik

• Raambewaking: Reedcontacten melden open, gekanteld of gesloten aan de KNX-installatie.
• Lichtbesturing: Conventionele drukknoppen worden bruikbaar voor schakelen, dimmen en scènes.
• Zonwering: Jaloezie- en rolluikcommando’s kunnen comfortabel via drukknoppen worden geactiveerd.
• Centrale functies: Eén contact kan verzamelcommando’s voor verdiepingen of zones verzenden.
• Technische meldingen: Hulpcontacten van apparaten kunnen als status of alarm worden geëvalueerd.
• Blokkeer- en vrijgavefuncties: Praktisch voor veiligheid, schoonmaak of nachtbedrijf.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT binaire ingang KNX 16-voudig 24V AC/DC BE-16024.02
EAN	4251916110116
Catalogus	Binaire ingang
Bussysteem	KNX
Buskoppeling	geïntegreerd
Montagetype	REG voor DIN-rail
Breedte	8 TE
Afmetingen H x B x D	90 x 144 x 65 mm
Aantal ingangen	16
Ingangsspanning	12 tot 24 V DC / 24 V AC 50/60 Hz
Type ingangsspanning	AC/DC
Schakeldrempel typisch	10 V DC / 8 V AC
Externe afvraagspanning	noodzakelijk
LED-indicatie	ja, per kanaal
Toegestane totale leidinglengte	max. 100 m
Beschermingsgraad	IP20
Logicamodules	4 geïntegreerd
Functies	Meervoudige tipfunctie, scènes, blokkeerobjecten, geforceerde sturing, cyclisch verzenden, verzenden na reset

Veelzijdige KNX binaire ingang voor drukknoppen, contacten en slimme logica

De MDT binaire ingang KNX 16-voudig 24V AC/DC BE-16024.02 is bijzonder sterk wanneer veel 24V-signalen netjes en centraal in KNX moeten worden geïntegreerd. Ten opzichte van kleinere MDT-varianten met 8 kanalen biedt dit model een hogere kanaaldichtheid en is het daarmee ideaal voor verdelerkasten per verdieping, technische ruimtes of projecten met veel raam- en schakelcontacten.

In vergelijking met de MDT binaire ingang BE-16000.02 voor potentiaalvrije contacten is deze uitvoering speciaal bedoeld voor stuursignalen van 12 tot 24V AC/DC. Dat is een duidelijk voordeel wanneer bestaande 24V-infrastructuur gebruikt moet worden. Ten opzichte van de 230V-variant BE-16230.02 ligt de focus hier op veilige laagspanningssignalen en typische besturingstaken in de schakelkast of in de gebouwtechniek.

• Hoge ingangsdichtheid voor centrale KNX-projecten met veel signaalbronnen.
• Nette integratie van 24V-drukknoppen, schakelaars en raamcontacten.
• Meer bedieningsopties door korte, lange en meervoudig geactiveerde toetscommando’s.
• Directe logica in het apparaat voor compacte en robuuste oplossingen.
• Zeer geschikt voor licht, scène, jaloezie, melding en status.
• LED per kanaal vereenvoudigt foutopsporing en controle in de verdeler.

Binnen de MDT-serie is de BE-08024.02 de juiste keuze wanneer minder kanalen nodig zijn en de ruimte in de verdeler beperkt is. De BE-16024.02 is daarentegen gericht op grotere installaties met een hoger aantal contacten. Wie potentiaalvrije contacten wil registreren, kiest eerder voor de BE-16000.02. Voor directe 230V-signalen is op zijn beurt de variant BE-16230.02 de geschiktere oplossing.

In de toepassing betekent dat: 24V-modellen passen ideaal bij bestaande stuurleidingen en technische contacten, potentiaalvrije varianten zijn zeer geschikt voor pure contactdetectie zonder externe spanning, en 230V-uitvoeringen worden bij voorkeur gebruikt voor klassieke netspanningsdetectie.

Vergelijkbare KNX binaire ingangen van andere merken zijn bijvoorbeeld apparaten van Theben, ABB of Hager. Deze producten bieden eveneens meerdere ingangen voor schakel- en meldcontacten, maar verschillen vaak in parametrering, functionele omvang en detaildiepte van de applicatie.

• Theben: Vaak sterk in klassieke schakel- en meldfuncties, afhankelijk van de serie met een andere structuur in ETS.
• ABB: Breed KNX-portfolio, vaak interessant voor grotere systeemomgevingen en uniforme projectering.
• Hager: Goede integratie in uitgebreide gebouwconcepten, deels met afwijkende functielogica per kanaal.

Belangrijk voor de praktijk: via gestandaardiseerde KNX-datapointtypes is de basisfunctie systeemwijd goed bruikbaar. Verschillen tonen zich meestal in comfortfuncties zoals meervoudige tip, interne logica of de diepgang van de parametrering.

Voor een nette ETS-structuur is het aan te raden elke ingang duidelijk naar functie te benoemen, bijvoorbeeld „Raam keuken“, „Drukknop gang links“ of „Storing ventilatie“. Zo blijven groepsadressen en terugmeldingen ook in grotere projecten overzichtelijk.

Bij drukknopfuncties is een zinvolle verdeling naar korte en lange toetsdruk zeer nuttig. Een korte druk kan bijvoorbeeld het licht schakelen, een lange druk dimmen of een scène oproepen. De meervoudige tipfunctie is zeer geschikt voor speciale functies zoals centraal uit of nachtmodus, zonder extra drukknoppen te monteren.

Voor raamcontacten is het praktijkgericht om de contactstatus direct te verzenden en parallel een tweede object via een logicamodule te evalueren. Zo kan bij het openen van een raam niet alleen een melding worden gegenereerd, maar tegelijkertijd ook de verwarming worden verlaagd of de zonwering worden geblokkeerd. Ook cyclisch verzenden is zinvol in veiligheidsrelevante toepassingen, zodat statuswaarden regelmatig op de bus worden geactualiseerd.

Deze binaire ingang combineert een hoog aantal kanalen, flexibele signaalverwerking en een krachtige ETS-applicatie tot een overtuigend geheel. Of het nu gaat om licht, zonwering, raambewaking of technische meldingen: het apparaat zorgt voor duidelijke structuren in de verdeler en breidt conventionele contacten uit met echte KNX-meerwaarde. Daarmee is het een professionele keuze voor betrouwbare, slimme en toekomstgerichte gebouwautomatisering.
