Busch ControlTouch_2 – Meerdere interfaces voor bussysteem CT/S2.1 – ABB – 2CKA006136A0218 – 4011395310168:

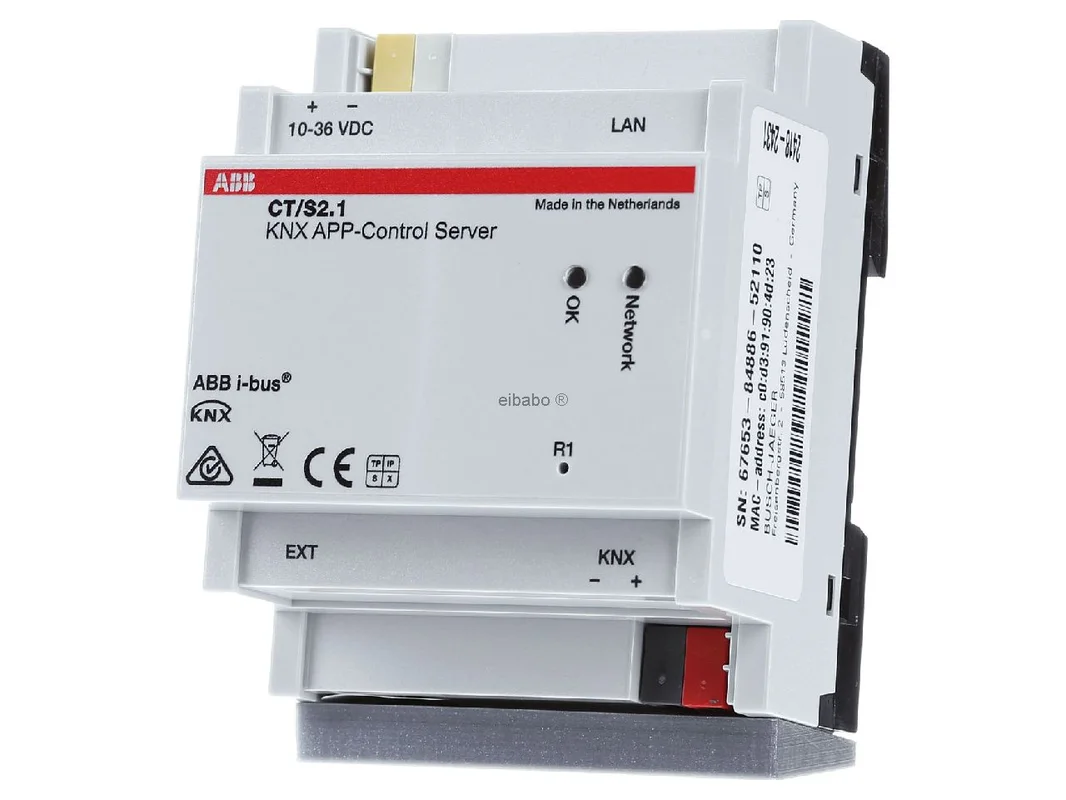

De ABB KNX App-Control Server met webserver en Ethernet-interface voor DIN-railmontage CT/S2.1 2CKA006136A0218 is het centrale platform voor een moderne KNX-visualisatie en intelligente gebouwaansturing. Het apparaat verbindt de KNX-installatie met het IP-netwerk en maakt een comfortabele bediening via smartphone, tablet en computer mogelijk. Zo kunnen functies zoals schakelen, dimmen, jaloezie, scènes, tijdprogramma’s en energiemonitoring in één overzichtelijke interface worden gebundeld.

Intelligente KNX-visualisatie voor mobiele apparaten en pc

Met zijn webgebaseerde inbedrijfstelling, het intuïtieve navigatieconcept en de flexibele weergave van lijsten, ruimtes en bedieningspagina’s is de server ideaal voor veeleisende woongebouwen en utiliteitsgebouwen. De oplossing ondersteunt naast klassieke KNX-besturing ook multimedia, weergegevens, pushmeldingen, onderhoud op afstand en de integratie van IP-camera’s. Zo ontstaat een krachtige centrale voor comfort, veiligheid en energie-efficiëntie.

Producthighlights voordelen

• Centrale visualisatie: Besturing van de KNX-functies via smartphone, tablet en computer.
• Webgebaseerde inbedrijfstelling: Snelle inrichting zonder uitgebreide lokale bedieningsstructuur.
• Intuïtieve navigatie: Overzichtelijke lijstweergave en individuele ruimtepagina’s met beeldweergave.
• Breed scala aan functies: Schakelen, dimmen, jaloezie, scènes, sequenties en tijdfuncties in één systeem.
• Multimedia-integratie: Koppeling van Sonos en UPnP voor netwerktoepassingen in het dagelijks gebruik.
• Energie in beeld: Monitoring van verbruiksgegevens en gericht energiebeheer.
• Meer veiligheid: Integratie van IP-camera’s en meldingen via push of e-mail.
• Toegang op afstand en onderhoud: Praktisch voor service, diagnose en doorlopende optimalisatie van de KNX-installatie.
• Sterke systeemkoppeling: KNXnet/IP Tunneling, KNX IP Secure, Modbus TCP Client en BACnet Server.
• Hoge gegevensbeveiliging: Zeer hoge communicatieversleuteling tussen app, apparaat en cloud.

Intelligente functies voor comfort, veiligheid en energie

• Huisbesturing: Licht, zonwering, ruimteklimaat en scènes kunnen centraal worden bediend.
• RTC-besturing: Tijdsafhankelijke processen verhogen het comfort en besparen energie in het dagelijks leven.
• Infotainment: Weersvoorspelling en gebruiksgegevens zorgen voor meer transparantie in het gebruik.
• Videobewaking: Camerabeelden kunnen in de visualisatie worden geïntegreerd.
• Melding: Gebeurtenissen worden direct via push of e-mail gemeld.
• Aanwezigheidssimulatie: Tijdgestuurde processen ondersteunen de beveiliging bij afwezigheid.
• Logica en scripts: Grafische logica-editor evenals script- en LUA-editor voor individuele functies.
• Open integratie: Geschikt voor netwerkprojecten met KNX, Modbus TCP en BACnet.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX App-Control Server met webserver en Ethernet-interface voor DIN-railmontage CT/S2.1 2CKA006136A0218
EAN	4011395310168
Catalogus	Interface-media-gateway
Bussysteem	KNX
Compatibele bussystemen	KNX TP
Uitvoering	Meervoudige interface met visualisatie
Montagewijze	DIN-rail, REG
Breedte in module-eenheden	4
Netwerkinterface	Ethernet, TCP/IP
webserver	geïntegreerd
Visualisatie	ja
Voeding	10 tot 36 V DC, SELV
Hulpspanning	24 V DC
Beschermingsgraad	IP20
LED-indicatie	ja
Aantal leds	2
Software updatebaar	ja
Modbus TCP Client	tot 1000 objecten
BACnet Server	tot 1000 objecten
KNX IP-functies	KNXnet/IP Tunneling, KNX IP Secure, KNX-router
Logicafuncties	grafische logica-editor, scripteditor, LUA script-editor
Veiligheidsfuncties	Secure API, versleutelde communicatie tussen app, apparaat en cloud
Compatibiliteit	ABB i-bus® KNX, ControlTouch App voor Apple iOS en Android
Breedte	71,8 mm
Hoogte	89,5 mm
Diepte	60,1 mm

Meer dan visualisatie: slimme KNX-centrale met veilige systeemintegratie

De ABB KNX App-Control Server met webserver en Ethernet-interface voor DIN-railmontage CT/S2.1 2CKA006136A0218 is geschikt voor projecten waarbij bedieningscomfort, toegang op afstand en diepe systeemintegratie vereist zijn. De focus ligt niet alleen op klassieke schakelfuncties, maar ook op de centrale koppeling van licht, zonwering, klimaat, multimedia, energie en veiligheid in één doorlopende gebruikersinterface.

Een wezenlijk voordeel ligt in de combinatie van visualisatie, logica en IP-communicatie. Daardoor kan het apparaat zowel dienen als comfortabele gebruikersinterface als technische draaischijf binnen een KNX-installatie. Vooral bij hoogwaardige woonprojecten, kantoorruimtes of kleine utiliteitsgebouwen levert dit duidelijke voordelen op bij bediening, service en uitbreidingsreserve.

• Eén apparaat voor visualisatie, onderhoud op afstand, logica en veilige KNX-IP-koppeling.
• Zeer geschikt voor projecten met meerdere bedieningsniveaus en mobiele eindapparaten.
• Ruimtegebaseerde interfaces vergemakkelijken het dagelijks gebruik door eindklanten.
• Tijdprogramma’s en scènes kunnen flexibel in het gebruik ter plaatse worden geïntegreerd.
• De integratie van Sonos, Philips Hue en IP-camera’s vergroot de praktische meerwaarde duidelijk.
• Modbus TCP en BACnet scheppen goede voorwaarden voor gemengde systeemwerelden.
• Pushmeldingen en e-mailmeldingen verhogen de transparantie en reactiesnelheid.

Binnen de ABB KNX-wereld positioneert dit model zich boven pure IP-interfaces of eenvoudige routers, omdat het daarnaast een volwaardige visualisatie, logicafuncties en comfortabele app-bediening biedt. Vergeleken met klassieke KNX IP-routers zonder visualisatie is de functionele omvang duidelijk groter, omdat niet alleen de communicatie, maar ook bediening, monitoring en service worden afgedekt.

In vergelijking met eenvoudige bedieningsoplossingen met beperkte visualisatie toont het apparaat zijn kracht vooral bij complexere projecten. Wie alleen een pure buskoppeling of diagnose op IP-niveau nodig heeft, kan met een eenvoudigere interface werken. Wie daarentegen een centraal bedienings- en integratiesysteem zoekt, krijgt hier een duidelijk uitgebreidere oplossing.

ABB IP-interfaces en KNX-routers dienen in de eerste plaats voor programmering, lijnkoppeling of buscommunicatie. Dit apparaat gaat duidelijk verder en is gericht op projecten waarbij gebruikers actief via app of pc toegang moeten hebben tot veel gebouwfuncties. De toepassing verschuift daarmee van pure infrastructuur naar ervaarbare smart-building-besturing.

Bij kleinere KNX-installaties zonder behoefte aan visualisatie is een eenvoudige router vaak voldoende. In objecten met meerdere ruimtes, scènes, energieweergave, onderhoud op afstand of multimedia-integratie biedt deze server echter een merkbare meerwaarde door uniforme bediening en uitgebreide logicaopties.

Op de markt voor KNX-visualisatie zijn onder andere oplossingen van Gira, Jung en Hager bekend. Vergelijkbare servers van deze fabrikanten bieden eveneens app-bediening, visualisatie en IP-koppeling, maar verschillen vaak in interface, integratieomvang en focus van de systeemwereld.

• Gira X1: sterk in logica en visualisatie, meestal met focus op compacte projectgroottes en de Gira-omgeving.
• JUNG Smart Visu Server: geschikt voor visualisatie binnen het merksysteem van JUNG, met een andere bedieningsaanpak.
• Hager domovea: sterk gericht op smart-home-koppeling en merkoverstijgende integratie, deels met een afwijkende projectstructuur.

In tegenstelling daartoe scoort de ABB-oplossing met een nauwe koppeling aan ABB i-bus® KNX, veilige KNX-IP-communicatie, Modbus TCP, BACnet en een brede verzameling functies voor visualisatie, service en interfacebedrijf. Voor projecten met een ABB-focus is dit een zeer coherente aanpak.

In ETS is het aan te raden om de groepsstructuur vroegtijdig op functies en ruimtes in te delen. Voor een project met visualisatie is een nette benaming van alle groepsadressen bijzonder belangrijk, omdat latere pagina’s, ruimtes en bedieningsobjecten daar sterk van profiteren. Zinvol is bijvoorbeeld een scheiding per ruimte naar licht, zonwering, klimaat, scène en melding.

In de praktijk is het verstandig om eerst alle statusobjecten netjes beschikbaar te stellen. Schakeltoestanden, dimwaarden, jaloezieposities en temperatuurwaarden moeten niet alleen worden verzonden, maar ook consistent worden teruggemeld. Zo blijft de visualisatie stabiel en toont deze reële toestanden in plaats van alleen de laatste commando’s.

Voor tijdprogramma’s en scènes loont een duidelijke prioritering. Een praktijkvoorbeeld: overdag zet een scène de zonwering in zonbeschermingsstand, ’s avonds activeert een andere scène licht en multimedia. Daarnaast moet een blokkeerobject voor reiniging of onderhoud worden voorzien, zodat automatische functies gericht kunnen worden overruled.

Bij camera- of alarmmeldingen is het nuttig om de KNX-communicatie strikt van netwerkdiensten te scheiden en gebeurtenissen goed te documenteren. Voor diagnose en service zijn aparte adresbereiken voor storing, status en onderhoud aan te raden. Dat vergemakkelijkt latere aanpassingen en versnelt het opsporen van fouten.

Voor gemengde projecten met Modbus of BACnet moet al in de planning worden vastgelegd welke datapunten werkelijk gevisualiseerd worden en welke alleen intern worden verwerkt. Dat houdt de interface slank en verbetert het overzicht voor de eindklant.

Als u een krachtige en moderne oplossing zoekt voor KNX-visualisatie, veilige externe koppeling en intelligente systeemintegratie, is deze server een overtuigende keuze. Hij verenigt bedieningscomfort, hoge functiedichtheid en sterke interfaces in één compact DIN-railapparaat.

Kies voor meer overzicht, meer controle en meer mogelijkheden in uw KNX-installatie. Met deze oplossing creëert u de basis voor een netwerkgebouw dat in het dagelijks gebruik comfortabel, efficiënt en professioneel kan worden aangestuurd.
