Dimactor 1-voudig 200W UP KNX Secure – Dimactor bussysteem 200W 506500 – Gira – 4010337099260:

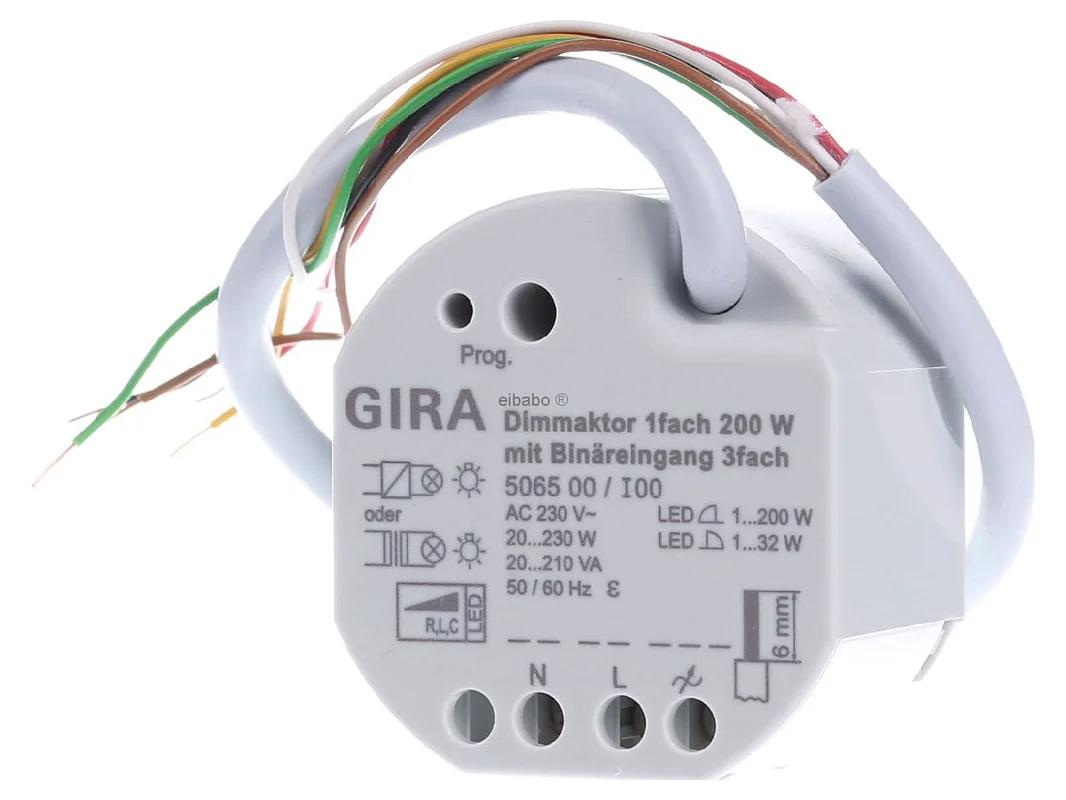

De Gira KNX dimactor 1-voudig 200W inbouw Secure met binaire ingang 3-voudig 506500 is een veelzijdige oplossing voor veeleisende lichtregeling in het smart home en in utiliteitsgebouwen. Het inbouwapparaat combineert een krachtige dimuitgang met drie flexibel bruikbare binaire ingangen en is geschikt voor Gira One- en KNX-installaties. Het schakelt en dimt veel gangbare lastsoorten veilig, nauwkeurig en comfortabel.

Nauwkeurige lichtregeling met grote systeemdiepgang

De actor ondersteunt het schakelen en dimmen van gloeilampen, HV-halogen, dimbare HV-leds, dimbare compacte fluorescentielampen en dimbare inductieve en elektronisch transformatoren met NV-halogen of NV-led. Het passende dimprincipe kan automatisch worden herkend of handmatig worden ingesteld. Zo kan de verlichting exact op de aangesloten last worden afgestemd en permanent stabiel worden gebruikt.

Dankzij KNX Secure en KNX Data Secure is het model ook geschikt voor projecten met hogere eisen aan bescherming en gegevensintegriteit. De geïntegreerde binaire ingang met drie kanalen integreert conventionele drukknoppen, schakelaars of bewegingsmelders met potentiaalvrije contacten elegant. Dat bespaart apparaten, verhoogt de flexibiliteit en creëert meer speelruimte in de planning.

Producthighlights voordelen

• 1-voudige dimuitgang: Voor comfortabel schakelen en dimmen van een lichtgroep tot 200 W.
• 3 binaire ingangen: Ideaal voor drukknoppen, schakelaars of meldcontacten met potentiaalvrij contact.
• Universele lastaanpassing: Geschikt voor veel dimbare lampen en transformatoren.
• Automatische lastkeuze: Het dimprincipe kan automatisch worden herkend of vast worden gedefinieerd.
• KNX Secure: Meer bescherming voor communicatie en projectbedrijf in het KNX-systeem.
• Compatibel met Gira One: Ook geschikt voor moderne woonprojecten met een duidelijke systeemstructuur.
• 8 logische functies: Voor eenvoudige of complexe automatiseringstaken direct in het apparaat.
• Uitgebreide terugmeldingen: Status, helderheid en storingen kunnen gericht worden uitgegeven.
• Scènegeschikt: Tot 64 interne scènes voor lichtsferen en processen parametreerbaar.
• Beveiligingsfuncties: Nullast, kortsluiting en overtemperatuur worden veilig bewaakt.

Intelligente functies voor comfort en efficiëntie

• Fijne dimcurve: Dimkarakteristiek in tijd- en waardebereik aan de last aanpasbaar.
• Individuele grenzen: Inschakelhelderheid, basishelderheid en boven- en ondergrens van het dimmen instelbaar.
• Zachte lichtwisselingen: Gedrag bij helderheidswaarden met opdimmen, direct aanspringen of fading selecteerbaar.
• Centrale functies: Aansturing via meerdere schakel-, dim- en waardeobjecten mogelijk.
• Blokkeer- en dwangfunctie: Voor prioriteiten in complexe lichtconcepten.
• Tijdfuncties: In- en uitschakelvertraging voor gedefinieerde processen.
• Traplichtfunctie: Met voorwaarschuwing door gereduceerde verlichting of continu licht.
• Trappenhuisfunctie: Met verlenging of variabele tijdtoewijzing via communicatieobject.
• Soft AAN en Soft UIT: Aangename lichtwisselingen voor woon- en hotelomgevingen.
• Bedrijfsurenteller: Voor onderhoud, analyse en controle van het gebruik.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX dimactor 1-voudig 200W inbouw Secure met binaire ingang 3-voudig 506500
EAN	4010337099260
Catalogus	Dimactor
Art.-nr.	506500
Montagewijze	Inbouw
Bussysteem	KNX, Gira One, KNX Secure, KNX Data Secure
Aantal uitgangen	1 dimuitgang
Aantal binaire ingangen	3-voudig
Uitgangsvermogen	200 W
ladentype	universeel, afhankelijk van de last handmatig of automatisch selecteerbaar
Nominale spanning	230 V AC
Frequentie	50 tot 60 Hz
Beschermingsgraad	IP20
Min. inbouwdiepte	65 mm
Vermogensuitbreiding	bruikbaar
Parallelbedrijf	nee
Logische functies	tot 8 onafhankelijke logische functies
Scènes	tot 64 interne scènes parametreerbaar

Veelzijdige inbouw-dimactor voor veilige KNX-lichtconcepten

De Gira KNX dimactor 1-voudig 200W inbouw Secure met binaire ingang 3-voudig 506500 is aan te bevelen voor ruimtes waarin een lichtgroep comfortabel moet worden gedimd en tegelijkertijd meerdere conventionele bedieningspunten of meldcontacten moeten worden geïntegreerd. Juist bij modernisering, hoogwaardige woonprojecten of functionele oplossingen voor afzonderlijke ruimtes komen de sterke punten van het apparaat naar voren: compacte bouwvorm, veilige KNX-communicatie en zeer diepgaande parametrering in ETS.

In het dagelijks gebruik overtuigt de combinatie van universeel dimmen, vrij bruikbare ingangen en uitgebreide statusobjecten. Daardoor ontstaan nette, ruimtebesparende oplossingen voor woonruimtes, gangen, vergaderruimtes of hotelomgevingen waarin bedieningscomfort, terugmelding en stabiel dimgedrag belangrijk zijn.

• Ideaal voor afzonderlijke ruimtes met één dimbare lichtzone en extra behoefte aan drukknop- of meldingangen.
• Zeer geschikt voor verbouwing en retrofit dankzij inbouwmontage dicht bij de verbruiker.
• Flexibel gebruik van de drie ingangen voor drukknoppen, raamcontact, bewegingsmelder of storingsmelding.
• Nette lichtovergangen dankzij Soft AAN, Soft UIT en parametreerbare dimcurves.
• Hoge bedrijfszekerheid door bescherming tegen kortsluiting, nullast en overtemperatuur.
• Sterke scène- en logische functies zonder extra logische module bij veel standaardtaken.
• Geschikt voor veilige KNX-projecten met focus op beschermde buscommunicatie.

Vergeleken met eenvoudige schakelactoren van Gira biedt dit model een duidelijke meerwaarde wanneer helderheid niet alleen geschakeld, maar ook fijn geregeld moet worden. Ten opzichte van pure binaire ingangen bespaart de geïntegreerde opbouw extra ruimte, omdat dimuitgang en drie ingangen in één apparaat zijn gecombineerd.

Binnen de Gira-actorwereld is dit apparaat vooral zinvol wanneer één lichtgroep decentraal in de ruimte of dicht bij de last moet worden aangestuurd. Meerkanaals DIN-railactoren van dezelfde fabrikant zijn eerder geschikt voor centrale verdeelkasten en meerdere lichtkringen. Het hier beschreven inbouwapparaat scoort daarentegen met nabijheid tot de toepassing en hoge flexibiliteit per ruimte.

Een centrale dimactor in de schakelkast is vaak de juiste keuze wanneer veel lichtkringen op één plaats samenkomen. De inbouw-dimactor is daarentegen sterk wanneer korte leidingwegen, decentrale installatie en directe integratie van lokale drukknoppen gevraagd zijn. Dankzij de drie binaire ingangen kan hij in veel ruimtes een deel van de bedieningslogica direct ter plaatse afbeelden.

Voor pure schakeltaken zonder dimwens zou een schakelactor meestal voordeliger zijn. Zodra echter lichtsfeer, comfortfuncties, traplicht of zachte overgangen gevraagd zijn, biedt deze dimactor duidelijk een grotere functionele omvang.

Vergelijkbare KNX-inbouw-dimactoren zijn onder andere te vinden bij MDT, Jung of ABB. MDT biedt in veel projecten een zeer uitgebreide ETS-parametrering en is vaak sterk in prijs-prestatieverhouding. Jung overtuigt vaak bij de integratie in merkgebonden gebouwconcepten. ABB is in grotere utiliteitsgebouwen vaak een vaste waarde met een breed systeemlandschap.

Essentiële verschillen liggen meestal in de diepte van de applicatie, in Secure-functies, in de manier van terugmelding en in de vraag of extra binaire ingangen direct geïntegreerd zijn. Voor projecten met focus op Gira One of op een homogeen Gira-systeemlandschap is dit model bijzonder passend. In klassieke KNX-installaties kan het systeemconform worden geïntegreerd, mits de projectstructuur netjes is opgezet.

In ETS is het aan te bevelen eerst de werkelijke last exact te bepalen en daarna het passende dimprincipe vast te leggen of de automatische inmeetprocedure te gebruiken. Juist bij dimbare led-lichtbronnen zorgt dit voor een rustige werking, minder flikkeren en een stabiele onderste dimwaarde.

Praktisch is de volgende structuur: een schakelobject voor AAN en UIT, een relatief dimobject voor drukknopbediening, een 1-byte waardeobject voor scènes of visualisatie en een apart terugmeldobject voor de actuele helderheidswaarde. Zo blijft de groepsadressering overzichtelijk en eenvoudig te onderhouden.

Voor de drie binaire ingangen is een duidelijke rolverdeling zinvol. Voorbeeld: ingang 1 schakelt het licht, ingang 2 dimt helderder, ingang 3 dimt donkerder of roept een scène op. Alternatief kan ingang 3 dienen als meldlijn voor een raamcontact om tijdens het luchten automatisch een gedefinieerde lichtscène te activeren of blokkeerfuncties uit te voeren.

Bij traplicht is een combinatie van tijdfunctie, voorwaarschuwing en zacht terugdimmen aan te bevelen. In gangen of hotelzones werkt dat professioneel en verhoogt het het comfort. Voor visualisaties zijn actieve terugmeldingen bij waardeverandering vaak zinvol, terwijl in grotere projecten cyclische terugmeldingen gericht en spaarzaam moeten worden ingezet om de busbelasting laag te houden.

Wie op zoek is naar een compacte, veilige en tegelijkertijd zeer veelzijdige dimoplossing, maakt met dit model een overtuigende keuze. Het apparaat combineert netjes dimmen, flexibele ingangen en sterke KNX-functies in een doordachte inbouwuitvoering. Zo ontstaan elegante lichtoplossingen met hoog bedieningscomfort, een duidelijke ETS-structuur en professionele systeemdiepgang.

Kies voor nauwkeurige lichtregeling, veilige KNX-communicatie en echte praktische voordelen in de ruimte. Deze dimactor is een sterke basis voor moderne automatiseringsconcepten met ambitie.
