Doorvoerklemmenblok 0,14-4qmm, 5,2 mm, groot – Maak het klemmenblok 20A 1-polig 5,2mm los PT 2,5-MT – Phoenix – 3210156 – 4046356333597:

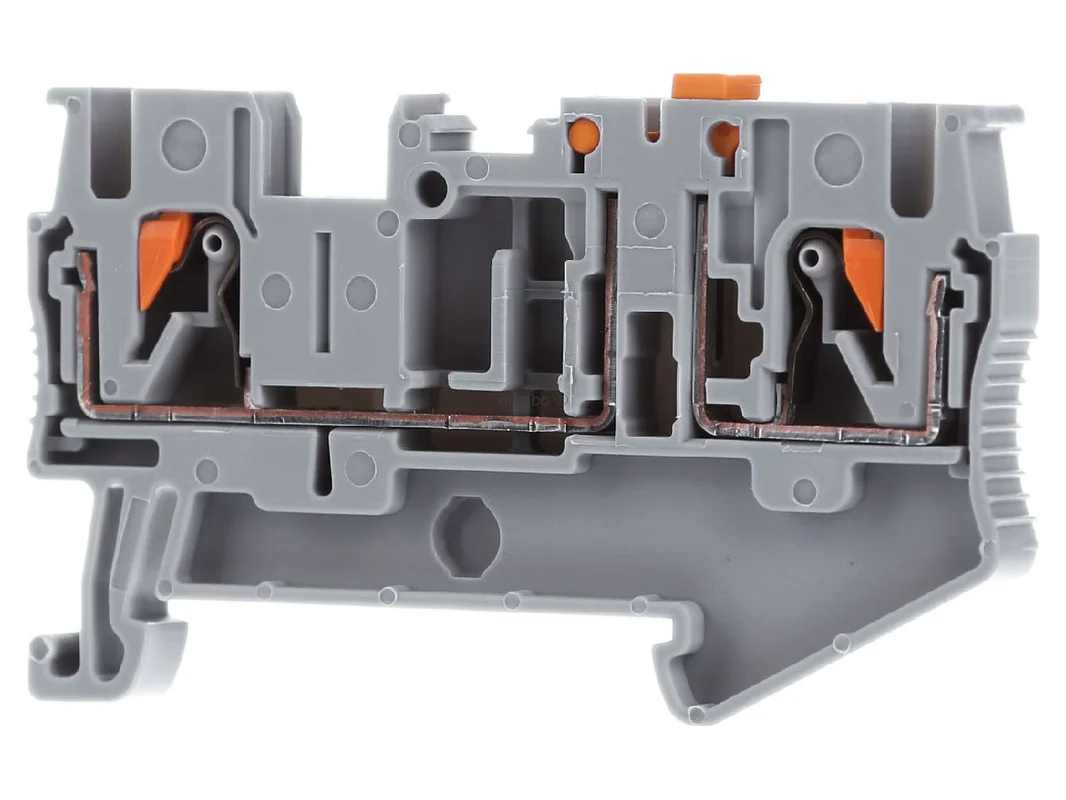

De Phoenix scheidingsklem met messcheider Push-in grijs 1-laags 2 aansluitingen 20A 400V PT 2,5-MT 3210156 is een compacte oplossing voor scheidings-, meet- en testtaken in de schakelkast. Ze combineert veilige Push-in-techniek met een duidelijke functie, hoge contactkwaliteit en een ruimtebesparende constructie. Daardoor is ze ideaal voor moderne installaties waarbij snelle bedrading, goede toegankelijkheid en een nette signaalscheiding vereist zijn.

Phoenix scheidingsklem met messcheider voor nauwkeurige scheidings- en meettaken

Deze rijgklem is ontwikkeld voor toepassingen waarin stroomkringen doelgericht moeten worden gescheiden, gemeten of getest. De messcheidingsfunctie vergemakkelijkt service, inbedrijfstelling en onderhoud. Dankzij de Push-in-aansluiting kan star of voorbereid geleidermateriaal direct en tijdbesparend worden aangesloten. De grijze uitvoering past in veel klemmenstroken en zorgt voor een uniform beeld in de opbouw.

Producthighlights voordelen

• Messcheidingsfunctie: Ideaal voor het veilig scheiden en testen van afzonderlijke stroompaden.
• Push-in-aansluiting: Snelle, gereedschapsarme bedrading met hoge gebruiksvriendelijkheid.
• Compacte constructie: Bespaart ruimte op de DIN-rail in de schakelkast.
• 1-laagse uitvoering: Overzichtelijk in de opbouw en goed toegankelijk tijdens gebruik.
• 2 aansluitingen: Duidelijk gestructureerde bedrading voor lineaire stroomkringen.
• Tot 20 A nominale stroom: Geschikt voor veel industriële en gebouwtoepassingen.
• 400 V nominale spanning: Geschikt voor talrijke standaardtoepassingen in de energie- en besturingstechniek.
• Breed geleiderbereik: Inzetbaar voor fijne tot zwaardere geleiderdoorsneden.
• DIN-railmontage: Ontworpen voor NS 35/7,5 en NS 35/15.
• Beproefde Phoenix-kwaliteit: Betrouwbaar voor duurzame installaties in een professionele omgeving.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix scheidingsklem met messcheider Push-in grijs 1-laags 2 aansluitingen 20A 400V PT 2,5-MT 3210156
Artikelnummer fabrikant	3210156
EAN	4046356333597
Catalogus	Scheiding-meetscheidingsklem
Producttype	Scheidingsklem met messcheider
Serie	PT 2,5-MT
Aansluittype	Push-in-aansluiting
Aantal niveaus	1
Aantal aansluitingen	2
Nominale spanning	400 V
Nominale stroom	20 A
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,14 mm² tot 4 mm²
AWG-bereik	AWG 26 tot AWG 12
Montage	NS 35/7,5 en NS 35/15
Kleur	grijs
Lengte	62,0 mm
Breedte	5,2 mm
Hoogte	35,3 mm
Hoogte op NS 35/7,5	36,5 mm
Hoogte op NS 35/15	44,0 mm
Striplengte	8,0 mm tot 10,0 mm
Kortstondige stroom	0,30 kA
Nominale stootspanning	6 kV
Overspanningscategorie	III
Vervuilingsgraad	3
Materiaal isolatiebehuizing	Polyamide (PA)
Normreferentie	IEC 60947-7-1
Brandgedrag	UL 94 V2

Efficiënte bedrading, duidelijke scheiding en passende alternatieven

In de praktijk scoort de klem met een zeer goede mix van snelheid, overzicht en functionele veiligheid. De Push-in-techniek verkort de bedradingstijd, vooral bij seriemontage in de schakelkastbouw. De geïntegreerde scheidingsplaats is bijzonder nuttig wanneer signalen moeten worden getest, stroomkringen geïsoleerd of onderhoudswerkzaamheden zonder grote ombouw moeten worden uitgevoerd. Dat biedt voordelen in de meet-, besturings- en regeltechniek, evenals in de klassieke verdelerbouw.

Binnen het assortiment van de fabrikant is deze uitvoering vooral zinvol wanneer een compacte 1-laagse scheidingsklem met messcheider en Push-in-aansluiting wordt gezocht. Vergelijkbare rijgklemmen van Phoenix Contact zonder messcheider zijn meer geschikt voor pure doorvoerbedrading. Varianten met schroefaansluiting zijn interessant wanneer bestaande bedradingsstandaarden dit vereisen of wanneer de soorten geleiders in het bestaande systeem sterk variëren. Meerlaagse uitvoeringen van de fabrikant besparen extra ruimte, maar vereisen meestal een nog nauwkeurigere planning van de klemmenstrook.

Vergeleken met andere fabrikanten zijn bijvoorbeeld scheidingsklemmen met messcheider van Weidmüller, WAGO of ABB in vergelijkbare toepassingen te vinden. Weidmüller zet afhankelijk van de serie vaak in op andere bedieningsconcepten en systeemonderdelen. WAGO is sterk in veeraansluittechniek en snelle montage, afhankelijk van de reeks met afwijkende geometrie. ABB biedt eveneens klemmen voor scheidings- en meettaken, die kunnen verschillen in toebehoren, markering en brugverbinding. Voor de compatibiliteit in de opbouw moeten systeemtoebehoren, railmaat en aansluitprincipe altijd worden gecontroleerd.

• Snelle aansluiting: Push-in bespaart tijd bij montage en nabedrading.
• Gerichte stroomkringscheiding: Goed voor test, onderhoud en diagnose.
• Duidelijke toepassing: Beter geschikt dan eenvoudige doorvoerklemmen wanneer meetpunten belangrijk zijn.
• Geschikt voor compacte opbouwen: Smalle breedte ondersteunt dichte klemmenstroken.
• Systeemgericht planbaar: Zinvol voor installaties met uniforme Phoenix-klemmentechniek.

Technische kenmerken en praktische toepassingsinfo over de scheidingsklem met messcheider

De klem is ontworpen voor een nominale spanning van 400 V en een nominale stroom van 20 A. De nominale doorsnede bedraagt 2,5 mm², terwijl het bruikbare geleiderbereik van 0,14 mm² tot 4 mm² loopt. Daardoor kan het onderdeel flexibel in veel bedradingsconcepten worden ingezet. De montage gebeurt op draagrails volgens NS 35/7,5 of NS 35/15. Met haar grijze kleur, de slanke breedte van 5,2 mm en de lengte van 62,0 mm is ze ontworpen voor een nette en goed gestructureerde schakelkastplanning.

Aanvullend biedt deze uitvoering een nominale stootspanning van 6 kV, de indeling in overspanningscategorie III en vervuilingsgraad 3. De isolatiebehuizing van polyamide ondersteunt een robuuste toepassing in een industriële omgeving. De naleving van IEC 60947-7-1 onderstreept de geschiktheid voor normconforme installaties. Zo ontstaat een hoge meerwaarde voor technisch planners, schakelkastbouwers en onderhoudsmonteurs die een betrouwbare scheiding-meetscheidingsklem met snelle aansluittechniek zoeken.
