Doorvoerklemmenblok 0,14-4qmm, grijs – Doorvoerklem 5,2 mm 24A PTS 2,5-TWIN – Phoenix – 3211896 – 4046356499514:

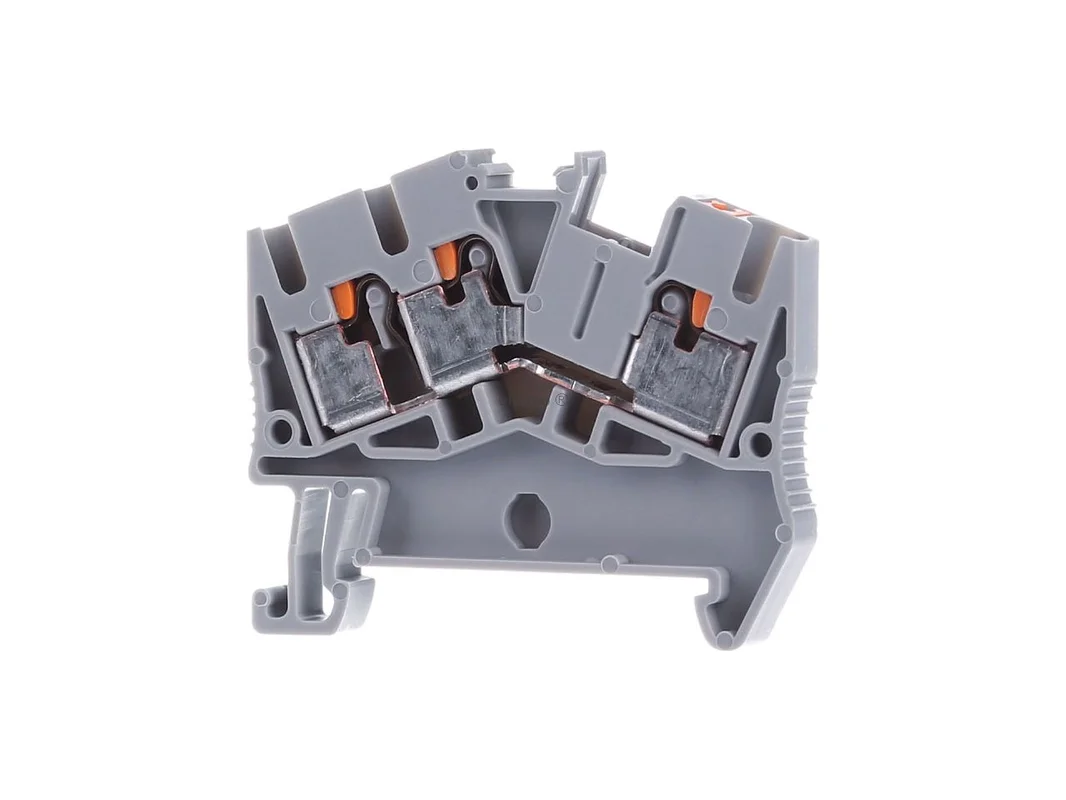

De Phoenix doorvoerrijgklem Push-in 1-laags grijs Twin-aansluiting PTS 2,5-TWIN 3211896 is ontworpen voor een snelle, nette en ruimtebesparende bedrading op de montagerail. Zij verbindt drie geleiders in slechts één klem en ondersteunt daarmee een overzichtelijke opbouw in de schakelkast, in verdeelkasten en in compacte installaties. De Push-in-techniek verlaagt de montage-inspanning, zorgt voor een stevige geleiderfixatie en ondersteunt een onderhoudsarme verbinding tijdens bedrijf.

Phoenix doorvoerrijgklem voor compacte en veilige bedrading

Met haar 1-laagse uitvoering, de Twin-aansluiting en de grijze uitvoering is deze doorvoerklem ideaal voor normconforme rijgklemmenvelden met een hoge pakdichtheid. De directe geleideraansluiting via Push-in vereenvoudigt het werk bij seriebekabeling en bij projecten waarin tijd, overzicht en proceszekerheid tellen. Door de opname van geleiderdoorsneden van 0,14 mm² tot 4 mm² dekt het model veel typische toepassingen in de besturingsbouw en in de gebouwautomatisering af.

Producthighlights voordelen

• Push-in-aansluiting: Snelle directe aansluiting zonder hoge montage-inspanning.
• Drie aansluitingen: Ideaal voor doorvoer, potentiaalverdeling en nette aftakkingen.
• Twin-uitvoering: Meer flexibiliteit bij de bedrading in een krappe inbouwruimte.
• 1-laagse bouwvorm: Overzichtelijke opstelling op de DIN-montagerail.
• Nominale spanning 800 V: Geschikt voor veel veeleisende toepassingen in de schakelkast.
• Nominale stroom 24 A: Passend voor betrouwbare stroomgeleiding in het standaardbereik.
• Nominale doorsnede 2,5 mm²: Zeer gangbare maat voor industrie en installatie.
• Groot klembereik: Verwerkt geleiders van 0,14 mm² tot 4 mm².
• Trillingsbestendig: Veerkrachtaansluiting ondersteunt een veilige fixatie van de geleider.
• Onderhoudsarm: Geen nabewerking zoals bij klassieke schroefverbindingen nodig.
• CLIPLINE-compatibel: Goed integreerbaar in bestaande Phoenix-systemen voor bruggen, markering en testen.
• Geschikt voor NS 35: Toepasbaar op NS 35/7,5 en NS 35/15.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelbenaming	PTS 2,5-TWIN
Artikelnummer fabrikant	3211896
EAN	4046356499514
Catalogus	Doorvoerklem
Producttype	Doorvoerrijgklem
Uitvoering	1-laags, Twin-aansluiting
Aansluittype	Push-in-aansluiting
Aantal aansluitingen	3
Nominale spanning	800 V
Nominale stroom	24 A
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,14 mm² tot 4 mm²
Montagewijze	NS 35/7,5, NS 35/15
Kleur	grijs
Bouwvorm	Doorvoerklem

Meer aansluitdichtheid, duidelijke potentiaalgeleiding en passende alternatieven

De PTS 2,5-TWIN laat haar sterke punten vooral zien waar op weinig ruimte meerdere geleiders netjes moeten worden geleid. De derde aansluiting vergemakkelijkt verdelingen, bruggen of de directe doorverbinding van een potentiaal, zonder dat extra hulpoplossingen nodig zijn. Dat is een duidelijk voordeel ten opzichte van eenvoudige 2-geleiderklemmen wanneer gestructureerde bedrading en tijdwinst bij de montage gevraagd zijn.

In het Phoenix-assortiment laat het model zich goed afbakenen van vergelijkbare reeksen. Ten opzichte van de PT 2,5-TWIN biedt de PTS-variant de compacte geometrie voor toepassingen met beperkte inbouwruimte en vlakke bedrading. Vergeleken met klassieke schroefklemmen van de fabrikant vervalt het aanhaalmoment, wat de montage versnelt en de onderhoudsbehoefte verlaagt. Ten opzichte van meerlaagse klemmen is deze 1-laagse uitvoering vooral geschikt wanneer een duidelijk zicht op elke klempunt en snelle toegang in het veld belangrijk zijn.

Bij vergelijkbare producten van ander gerenommeerde fabrikanten is vooral de aansluitfilosofie relevant. WAGO TOPJOB S-klemmen in het 2,5-mm²-bereik zetten vaak in op Push-in CAGE CLAMP en zijn sterk gericht op universele toepassingen met duidelijke bediening. Weidmüller A-serie klemmen in hetzelfde doorsnedebereik zijn eveneens gericht op snelle montagerailmontage, maar verschillen afhankelijk van het type in accessoires, testtoegang en rangeergedrag. ABB Entrelec-oplossingen dekken vergelijkbare taken af, maar worden vaak anders geïntegreerd in bestaande systeemwerelden voor markering en bruggen. Voor installaties met een bestaande Phoenix-infrastructuur is de systeemaansluiting van de PTS-serie een praktisch voordeel bij planning en uitbreiding.

Toepassingsgebieden in industrie, verdelerbouw en gebouwautomatisering

• Schakelkastbouw: Voor gestructureerde potentiaalverdeling en nette rijgklemmenvelden.
• Besturingsbouw: Goed voor compacte bedrading van signalen en voeding.
• Gebouwautomatisering: Passend voor verdelers, onderverdelingen en functievelden.
• Machinebouw: Voordelig bij snelle montage en hoge contactzekerheid.
• Serieproductie: Ondersteunt vlotte processen door directe geleidersteektechniek.

Technisch zinvol opgebouwd voor snelle planning en veilige toepassing

De grijze doorvoerklem is ontworpen voor een nominale spanning van 800 V en een nominale stroom van 24 A. Zij bezit drie aansluitingen en gebruikt een Push-in-aansluiting voor de directe, gereedschapsarme bedrading. Met een nominale doorsnede van 2,5 mm² en een verwerkbaar geleiderbereik van 0,14 mm² tot 4 mm² dekt zij veel typische bedradingsopgaven in het dagelijks gebruik af. De montage gebeurt op NS 35/7,5 of NS 35/15, wat de integratie in gangbare montagerailsystemen vergemakkelijkt. De 1-laagse bouwvorm zorgt daarbij voor goed overzicht, terwijl de Twin-aansluiting een functionele en ruimtebesparende geleidergeleiding ondersteunt.

Deze Phoenix doorvoerklem is een doordachte keuze voor iedereen die een compacte, veerkrachtig en montagevriendelijke rijgklem met drie aansluitingen en moderne Push-in-techniek zoekt.
