Doorvoerklemmenblok 0.2-6qmm, grijs – Doorvoeraansluitklem 6,2mm 32A PT 4-QUATTRO – Phoenix – 3211797 – 4046356482660:

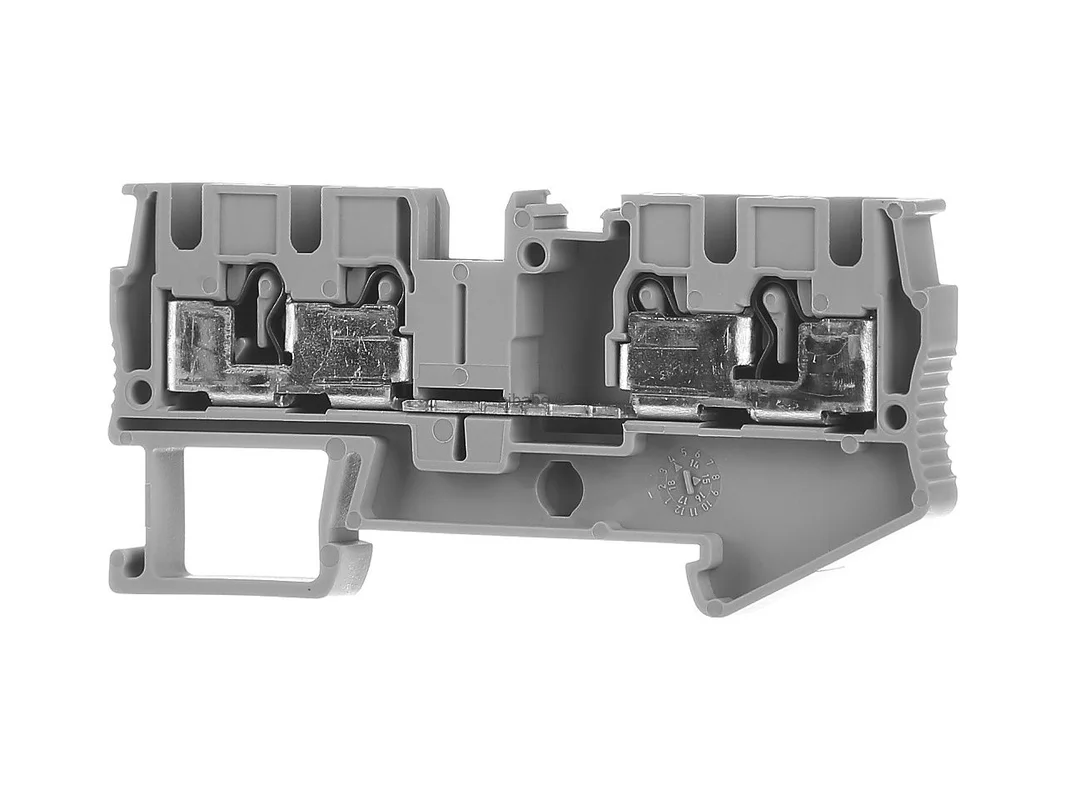

De Phoenix doorvoerklem Push-in 4-geleider PT 4-QUATTRO 3211797 is ontworpen voor een snelle, overzichtelijke en ruimtebesparende bedrading in de schakelkast. Met vier aansluitpunten, Push-in-techniek en een compacte bouwvorm ondersteunt hij een efficiënte installatie in de industrie, machinebouw en installatietechniek. De grijze rijgklem staat voor een nette potentiaalverdeling, hoge aansluitdichtheid en eenvoudige hantering op de DIN-rail.

Phoenix doorvoerklem Push-in 4-geleider voor compacte bedrading

De klem combineert een hoge nominale spanning van 800 V met een nominale stroom van 32 A en is daarmee geschikt voor veel veeleisende toepassingen in de energie- en besturingstechniek. De Push-in-aansluiting maakt het direct insteken van geschikte geleiders mogelijk en bespaart tijd bij de montage. Dankzij vier geleideraansluitingen op één niveau kan de bedrading overzichtelijk worden gepland en economisch worden uitgevoerd.

Producthighlights voordelen

• Push-in-aansluiting: Snelle, vrijwel gereedschapsarme bedrading met hoge proceszekerheid.
• Vier aansluitingen: Ideaal voor compacte potentiaalverdeling in klein ruimtes.
• 800 V nominale spanning: Geschikt voor veel industriële toepassingen.
• 32 A nominale stroom: Ontworpen voor een veerkrachtig en stabiele stroomgeleiding.
• Nominale doorsnede 4 mm²: Geschikt voor gangbare bedradingsopgaven in de schakelkast.
• Geleiderbereik 0,2 tot 6 mm²: Hoge flexibiliteit bij onbuigzaam en veel gebruikelijke geleiders.
• Montage op NS 35: Toepasbaar op NS 35/7,5 en NS 35/15 DIN-rails.
• Compacte meergeleiderklem: Meer aansluitmogelijkheden bij laag breedte.
• Grijze markeringskleur: Goed voor een duidelijke structuur in het klemmenblok.
• Onderdeel van het CLIPLINE-systeem: Geschikt voor veel typische markerings- en testaccessoires uit de serie.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	PT 4-QUATTRO
Fabrikantartikelnummer	3211797
EAN	4046356482660
Catalogus	Doorvoerklem
Producttype	Doorvoerklem / meergeleiderklem
Aansluittype	Push-in-aansluiting
Aantal aansluitingen	4
Aantal niveaus	1
Nominale spanning	800 V
Nominale stroom	32 A
Nominale doorsnede	4 mm²
Geleiderdoorsnede	0,2 mm² tot 6 mm²
AWG-bereik	24 tot 10
Montagetype	NS 35/7,5, NS 35/15
Breedte	6,2 mm
Hoogte	35,3 mm
Lengte	77 mm
Kleur	grijs
Isolatiemateriaal	Thermoplast
Brandgedrag	UL 94 V0
Nominale stootspanning	8 kV
Aansluitpositie	boven
StripLengte	10 tot 12 mm
Norm	IEC 60947-7-1
Toepassingsgebieden	Machinebouw, installatietechniek, spoorwegtoepassingen

Efficiënte bedrading, systeemvoordelen en praktijkgerichte alternatieven

De Phoenix doorvoerklem Push-in 4-geleider PT 4-QUATTRO 3211797 is bijzonder geschikt voor schakelkasten met een hoge aansluitdichtheid en duidelijke eisen aan snelheid, orde en servicevriendelijkheid. De vier klemposities op slechts één niveau helpen om potentialen compact te verdelen en bedradingsroutes kort te houden. Dat is vooral voordelig wanneer veel sensoren, actuatoren of stuurleidingen netjes samengebracht moeten worden.

• Sneller te monteren: Geleiders kunnen direct worden ingestoken, wat de tijdsduur in vergelijking met klassieke schroefklemmen vaak verlaagt.
• Overzichtelijke structuur: Vier aansluitingen per klem verminderen het aantal afzonderlijke rijgklemmen en zorgen voor meer orde in de opbouw.
• Goed voor krappe inbouwruimtes: De compacte breedte is een pluspunt bij dichte plaatsing op de DIN-rail.
• Praktisch in service: Test- en markeringsmogelijkheden uit de systeemomgeving vergemakkelijken onderhoud en codering.
• Veelzijdig inzetbaar: Geschikt voor stuurstroomkringen, verdelingen en industriële bedrading met verschillende geleiderdoorsneden.

Vergeleken met vergelijkbare Phoenix Contact rijgklemmen met slechts twee aansluitpunten biedt een QUATTRO-uitvoering een duidelijk hogere aansluitdichtheid. Ten opzichte van schroefklemmen van de fabrikant scoort de Push-in-techniek vooral op montagetijd en bedieningscomfort. In tegenstelling tot etageklemmen blijft de bedrading op één niveau vaak gemakkelijker zichtbaar, wat de toewijzing in de schakelkast kan vereenvoudigen. Wanneer vooral extreem veel potentialen op de kleinst mogelijke ruimte nodig zijn, kan een meerlaagse variant zinvol zijn. Als daarentegen snelle toegang en een duidelijk zicht op alle klemposities belangrijk zijn, is deze 4-geleider-doorvoerklem zeer geschikt.

Als vergelijkbare producten van ander gerenommeerde fabrikanten komen afhankelijk van het project bijvoorbeeld meergeleiderklemmen van Weidmüller, WAGO of ABB in aanmerking. Weidmüller biedt vaak varianten met een eigen systeemwereld voor markering en toebehoren, WAGO is sterk in veeraansluittechniek en snelle installatie, ABB dekt veel klassieke toepassingen in de schakelkastbouw af. Essentiële verschillen liggen meestal in het aansluitprincipe, het accessoireconcept, het coderingssysteem en de voorkeurssystemomgeving. Bij de directe uitwisselbaarheid moet altijd worden gelet op breedte, doorsnede, normreferentie en de aanwezige DIN-rail- en markeringsoplossing.

Belangrijke productkenmerken compact uitgelegd

Deze doorvoerklem is ontworpen voor een nominale doorsnede van 4 mm² en verwerkt geleiders in het bereik van 0,2 mm² tot 6 mm². Daarmee is hij geschikt voor veel typische bedradingsopgaven in de praktijk. De montage gebeurt op NS 35/7,5 of NS 35/15, waardoor hij in gangbare DIN-railconcepten past. De grijze uitvoering ondersteunt een neutrale en goed herkenbare toewijzing in het klemmenveld.

De Push-in-aansluiting is bijzonder interessant voor gebruikers die streven naar een snelle en reproduceerbare installatie. In combinatie met de compacte bouwvorm, de hoge nominale spanning van 800 V en de nominale stroom van 32 A ontstaat een krachtige oplossing voor moderne schakelinstallaties. Extra pluspunten zijn het normconforme ontwerp volgens IEC 60947-7-1, het brandgedrag volgens UL 94 V0 en de geschiktheid voor veeleisende toepassingsgebieden zoals machinebouw, installatietechniek en geselecteerde spoorwegtoepassingen.

De Phoenix Contact PT 4-QUATTRO 3211797 is een moderne meergeleider-doorvoerklem voor iedereen die compacte bouwvorm, snelle Push-in-bedrading en een duidelijke structuur in de schakelkast professioneel wil combineren.
