Drukknopmodule 2-voudig AC/DC24V 2-k. 4 sp. – Druk op de knop A 5224 TSM – Jung – 4011377118089:

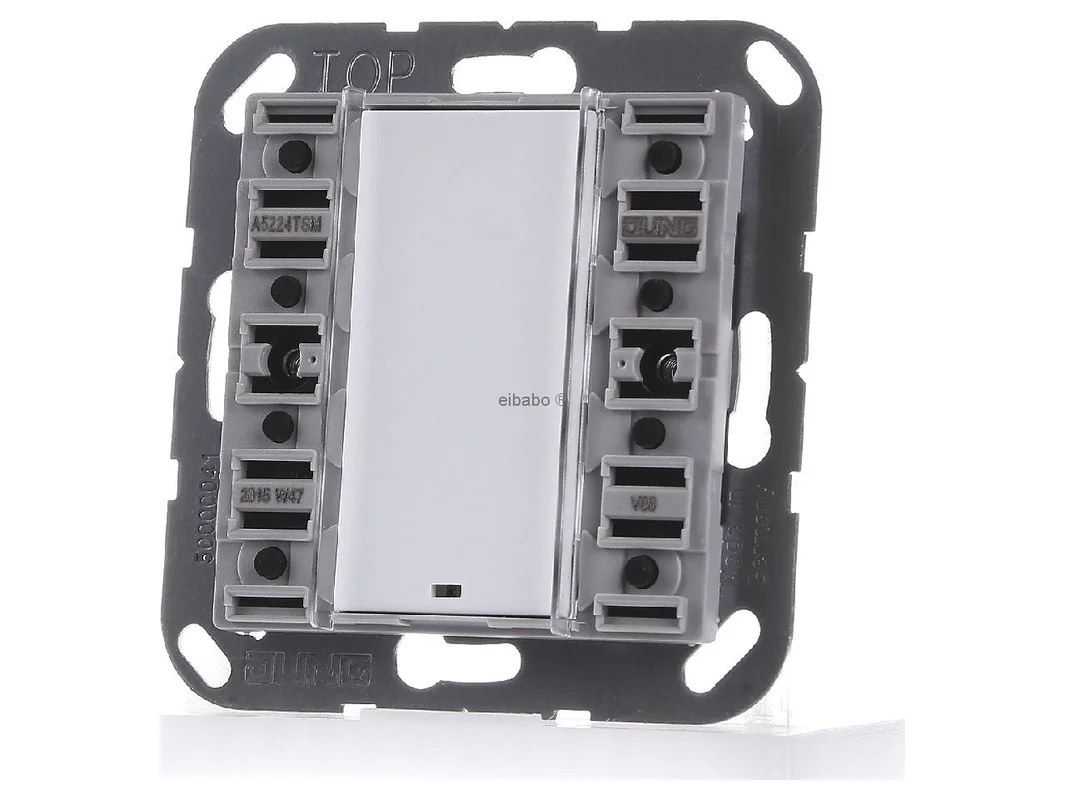

De Jung tastsensormodule 2-voudig A 5224 TSM is een doordachte oplossing voor de nauwkeurige besturing van schakel- en dimfuncties in moderne installaties. De 2-kanaals module werkt met 24 V AC/DC bij 20 mA en biedt 4 schakelpunten voor een duidelijke, directe bediening. Dankzij het meerdraadsysteem is het apparaat geschikt voor aansluiting op passende relais- en dimstations evenals op ander besturingssystemen in het gebouw.

Nauwkeurige 24-V-besturing voor veelzijdige schakeltoepassingen

De module is ontworpen voor professioneel gebruik in woningbouw en utiliteitsbouw. Twee bedieningswippen maken een intuïtieve bediening mogelijk, terwijl per toets een rode status-led de schakeltoestand goed zichtbaar aangeeft. De aansluiting gebeurt via een klemmenblok aan de achterzijde. Zo kan de tastsensormodule netjes in inbouwinstallaties worden geïntegreerd en voor talrijke besturingstaken worden gebruikt.

Producthighlights voordelen

• 2-kanaals opgebouwd: Ideaal voor gescheiden besturingsfuncties in één apparaat.
• 4 schakelpunten: Biedt hoge flexibiliteit bij licht- en besturingstaken.
• 24 V AC/DC: Geschikt voor veel veilige besturingstoepassingen met SELV.
• Meerdraadsysteem: Geschikt voor de koppeling met relaisstations, dimstations en ander besturingen.
• Rode status-led per toets: Duidelijke optische terugmelding tijdens gebruik.
• Elektronisch werkingsprincipe: Voor nauwkeurige en comfortabele schakelprocessen.
• Inbouwmontage: Nette integratie in gangbare installatieomgevingen.
• Steekklem aan de achterzijde: Praktische en gestructureerde aansluiting.
• Halogeenvrij: Geschikt voor moderne eisen aan het materiaal.
• Transparante afdekking inbegrepen: Voor een functionele en harmonieuze completering.

Technische gegevens in één oogopslag

Systeemvoordelen, toepassingspraktijk en zinvolle alternatieven

De Jung tastsensormodule 2-voudig A 5224 TSM is bijzonder geschikt voor installaties waarin compacte bedieningspunten met duidelijke terugmelding gevraagd zijn. Dankzij de 2-kanaals uitvoering kunnen bijvoorbeeld lichtgroepen, dimfuncties of centrale stuurimpulsen overzichtelijk worden bediend. De vier schakelpunten bieden daarbij meer bedieningsopties dan eenvoudige drukknoppen met slechts één functie per wip.

• Efficiënte bediening: Twee wippen en vier schakelpunten maken meer functies mogelijk op een klein oppervlak.
• Duidelijke statusweergave: De rode led per toets verbetert de oriëntatie tijdens gebruik.
• Brede systeemkoppeling: Geschikt voor relaisstation RS 8 REGHE, dimstation UDS 4 REGHE evenals ander besturingen tot 24 V AC/DC.
• Geschikt voor utiliteitsbouw en woningbouw: Goede keuze voor ruimtes met duidelijk gedefinieerde schakeltaken.
• Nette retrofit: Inbouwopbouw en klemmenblok aan de achterzijde vergemakkelijken de integratie in bestaande concepten.

In vergelijking met vergelijkbare Jung modules uit dezelfde serie biedt de uitvoering met 2 kanalen en 4 schakelpunten een goede middenweg tussen bedieningscomfort en ruimtebeslag. modellen met minder schakelpunten zijn vaak zinvol wanneer alleen eenvoudige aan- en uitfuncties nodig zijn. Varianten zoals de Jung LS 5224 TSM werken technisch vergelijkbaar, maar verschillen vooral door de aansluiting bij een ander designlijn. Daarmee is de toepassing in de kern vergelijkbaar, maar visueel en qua schakelserie gericht afgestemd op ander afdekraamprogramma’s.

Als mogelijke alternatieven van ander gerenommeerde fabrikanten komen afhankelijk van de systeemopbouw bijvoorbeeld tastsensoren of binaire invoeroplossingen van Gira, Busch-Jaeger of Berker in aanmerking. Het wezenlijke verschil zit meestal in de betreft systeemwereld, de vorm van de terugmelding, het designprogramma evenals de compatibiliteit met de bijbehorende besturingscentrales. Wie al binnen de Jung-omgeving met F50 of serie AS/A plant, profiteert met deze module doorgaans van een bijzonder harmonieuze integratie.

Aansluiting, statusweergave en systeemintegratie in detail

Voor praktisch gebruik biedt de module een transparante afdekking en is deze ontworpen voor completering met een passende tastenset. De aansluiting gebeurt via een klemmenblok aan de achterzijde, wat een gestructureerde bedrading in het meerdraadsysteem ondersteunt. Het apparaat is bedoeld voor aansluiting op het relaisstation RS 8 REGHE, op het dimstation UDS 4 REGHE of op ander besturingssystemen zoals SPS- of Eltako-oplossingen met maximaal 24 V AC/DC en 20 mA. Daardoor is de module niet alleen geschikt voor klassieke lichtbesturing, maar ook voor gerichte stuurimpulsen in individuele automatiseringsconcepten. Elke toets beschikt over een eigen rode status-led, waardoor toestanden snel kunnen worden herkend en de bediening in het dagelijks gebruik aanzienlijk comfortabeler wordt.
