Description

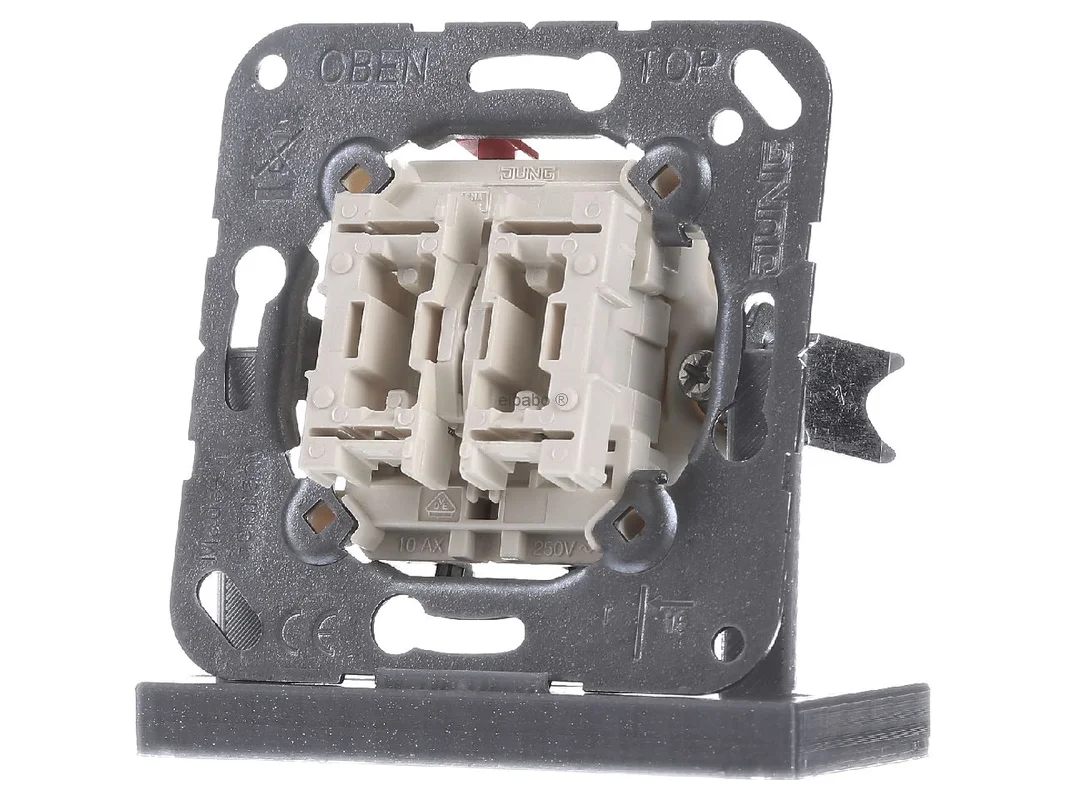

Dubbele drukknop, 2 NO 535 U – Jung – 4011377273702:

De Jung dubbele drukknop-inzet 2 maakcontacten inbouw 535 U is een betrouwbaar basiselement voor moderne elektrische installaties binnenshuis. Als inbouwinzet voor drukknoptoepassingen biedt hij twee maakcontacten in één compacte module en is hij ideaal voor schakelingen waarbij een korte drukimpuls gewenst is. De doordachte constructie, de robuuste techniek en de duidelijke functie maken hem tot een sterke keuze voor woningbouw, utiliteitsbouw en renovatie.

Precieze inbouwdrukknop voor twee afzonderlijke schakelimpulsen

De inzet is ontworpen voor montage in gangbare inbouwdozen en werkt met wipbediening. Door de uitvoering met 2 maakcontacten kunnen twee functies netjes en gecontroleerd worden aangestuurd. Het product is uitgevoerd als basiselement en kan worden geïntegreerd in passende schakelprogramma’s van de fabrikant. Zo ontstaat een visueel samenhangende en technisch nette oplossing voor veel installatieopgaven.

Producthighlights voordelen

• Twee maakcontacten: Ideaal voor twee afzonderlijke drukknopfuncties in één inzet.
• Inbouwmontage: Nette integratie in de vaste elektrische installatie.
• Wipbediening: Comfortabele en intuïtieve bediening in het dagelijks gebruik.
• Veerklemmen: Ontworpen voor massieve geleiders tot 2,5 mm².
• Normconforme klemmen: Verbindingsklemmen volgens DIN VDE 0632 en EN 60669.
• Basiselement: Geschikt als technische inzet voor veel schakelprogramma’s van Jung.
• Beproefde schakeltechniek: Solide oplossing voor woonruimtes, gangen, trappenhuizen of functionele ruimtes.
• Flexibel gebruik: Geschikt voor toepassingen met kortstondige impulsafgifte.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Jung
Artikelnaam	Jung dubbele drukknop-inzet 2 maakcontacten inbouw 535 U 535U
Artikelnummer fabrikant	535 U
EAN	4011377273702
Catalogus	Drukknoppen
Producttype	Dubbele drukknop-inzet
Montagetype	Inbouw
Samenstelling	Basiselement
Uitvoering	Seriedrukknop, 2 maakcontacten
Nominale stroom	10 A
Nominale spanning	250 V~
Bedieningstype	Wip
Aantal contacten als maakcontact	2
Aantal bedieningswippen	1
Contactloze uitvoering	nee
Aansluittype	Veerklemmen
Geschikt voor geleiders	massieve geleiders tot 2,5 mm²
Normen	DIN VDE 0632, EN 60669
Variant zonder klauwen	Art.-nr. met E, bijvoorbeeld 535 EU

Voordelen in gebruik en verschillen met vergelijkbare drukknopoplossingen

In de praktijk scoort de drukknop met een duidelijke impulsfunctie, solide contacttechniek en eenvoudige integratie in inbouwinstallaties. Hij is zeer geschikt voor toepassingen waarin twee afzonderlijke schakelimpulsen nodig zijn, bijvoorbeeld voor lichtsturing, signaalgeving of andere drukknopfuncties binnen passende schakelconcepten.

• Korte schakelimpuls: Ideaal voor besturingstaken waarbij geen vergrendelende schakelaar gewenst is.
• Twee functies in één inzet: Bespaart ruimte in de installatie en houdt het ontwerp rustig.
• Nette bedrading: Veerklemmen vergemakkelijken de aansluiting van massieve geleiders.
• Systeemconsistentie: Goed geschikt voor uniforme oplossingen met componenten uit het Jung-assortiment.

Vergeleken met eenvoudige drukknoppen met slechts één maakcontact biedt deze uitvoering twee afzonderlijke schakelwegen en daarmee meer flexibiliteit bij hetzelfde basisprincipe. Ten opzichte van vergrendelende schakelaars ligt het verschil in de toepassing duidelijk in de momentfunctie: een drukknop geeft alleen tijdens de bediening een impuls, een schakelaar behoudt zijn stand. Binnen het Jung-programma is bovendien de variant 535 EU relevant. Die komt functioneel overeen met het basistoestel, maar is aangeduid als uitvoering zonder bevestigingsklauw en kan afhankelijk van de montagesituatie de betere keuze zijn. Een verlichte versie of een versie voor controlelamp kan eveneens verschillen wanneer zichtbaarheid in het donker of terugmelding van de schakeltoestand gewenst is.

Bij bekende alternatieven van andere fabrikanten zijn vergelijkbare inzetten te vinden van bijvoorbeeld Gira, Busch-Jaeger of Merten. De wezenlijke verschillen zitten meestal in de betreffende systeemopbouw, in de vorm van de draagringen, in compatibele centraalplaten en in het ontwerp van de bijpassende afdekkingen. Voor de praktijk is daarom vooral de compatibiliteit binnen het betreffende schakelprogramma belangrijk. Een directe combinatie van inzet en afdekking van verschillende fabrikanten is in de regel niet voorzien.

Normconforme klemtechniek en montageaanwijzingen voor de planning

De geïntegreerde veerklemmen zijn ontworpen voor massieve geleiders tot 2,5 mm² en ondersteunen een snelle, veilige bedrading. De verbindingsklemmen voldoen aan DIN VDE 0632 en EN 60669. Dat vormt een goede basis voor normconforme installaties in passende omgevingen. Als een uitvoering zonder bevestigingsklauw nodig is, moet binnen de serie op de aanduiding met de toevoeging E worden gelet, bijvoorbeeld bij 535 EU. Deze aanwijzing is vooral nuttig voor een nauwkeurige selectie in het project en helpt om de passende inzet voor de betreffende inbouwsituatie te bepalen.

Toepassingsgebieden

• Woningbouw: Voor lichtdrukknoppen en andere impulsfuncties in gang, keuken of woonruimte.
• Utiliteitsbouw: Geschikt voor kantoren, nevenruimtes en functionele installaties.
• Renovatie: Praktische oplossing bij het vervangen van passende inbouwinzetten.
• Trappenhuis en doorgangsruimtes: Zinvol bij kortstondige bediening van besturingen.
• Systeemopbouw: Geschikt voor afgestemde installaties met Jung-afdekkingen en centraalplaten.

De Jung dubbele drukknop-inzet 2 maakcontacten inbouw 535 U overtuigt als normconforme en praktijkgerichte drukknop-inzet voor nauwkeurige schakelimpulsen, nette montage en een professionele systeemintegratie.
