Description

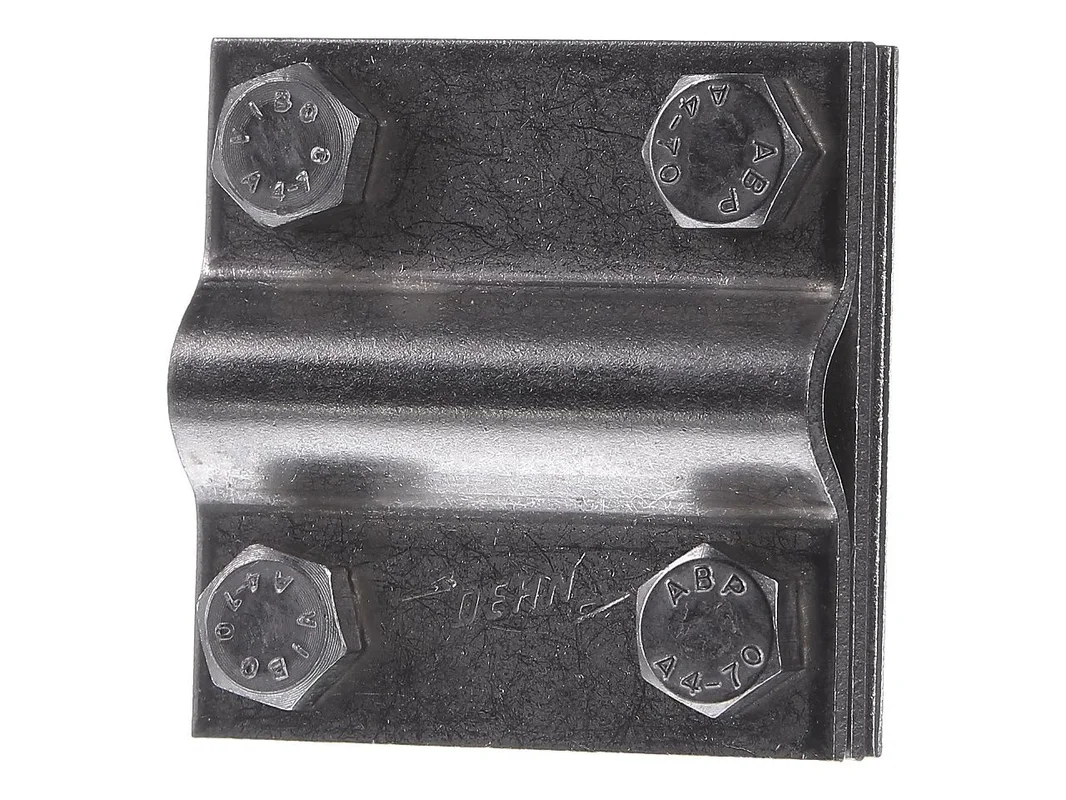

Dwarsstuk StSt voor Rd 8-10/8-10mm – Kruisconnector bliksembeveiliging 319 209 – Dehn – 4013364035980:

Het Dehn kruiskoppelstuk met tussenplaat voor ronde en vlakke geleider NIRO V4A 319209 is een hoogwaardige verbindingsoplossing voor professionele bliksembeveiliging. Het is ontwikkeld voor bovengrondse en ondergrondse verbindingen en maakt de veilige contactverbinding van ronde en vlakke geleiders in kruis-, parallel- en T-opstelling mogelijk. De uitvoering in corrosiebestendig NIRO V4A is ontworpen voor veeleisende omgevingen en ondersteunt een duurzame, normconforme installatie.

Dehn kruiskoppelstuk met tussenplaat voor veilige geleiderverbindingen in bliksembeveiliging

Dit kruiskoppelstuk voldoet aan de eisen van DIN EN 62561-1 en is geschikt voor toepassingen waarbij een belastbare en blijvend stabiele geleiderverbinding vereist is. De tussenplaat verbetert het contactoppervlak en ondersteunt een nette, montagevriendelijke klemming. In combinatie met M8-schroeven ontstaat een praktijkgerichte oplossing voor vakbedrijven die vertrouwen op bestendigheid, pasnauwkeurigheid en betrouwbare afleiding.

Producthighlights voordelen

• Normconform uitgevoerd: Voldoet aan DIN EN 62561-1 voor gebruik in bliksembeveiliging.
• Geschikt voor veel opstellingen: Verbindt geleiders in kruis-, parallel- en T-opstelling.
• Bovengronds en ondergronds bruikbaar: Flexibel inzetbaar voor verschillende montageplaatsen.
• Met tussenplaat: Ondersteunt een stabiele, gelijkmatige contactverbinding.
• Corrosiebestendig materiaal: NIRO V4A is geschikt voor vochtige en veeleisende omgevingen.
• Voor ronde en vlakke geleiders: Praktisch voor gecombineerde geleidertrajecten in het systeem.
• Montage met M8-schroeven: Beproefde bevestiging voor een veilige klemverbinding.
• Voor professionele installaties: Geschikt voor aarding, potentiaalvereffening en externe bliksembeveiliging.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Dehn
Artikelnaam	Dehn kruiskoppelstuk met tussenplaat voor ronde en vlakke geleider NIRO V4A 319209
Artikelnummer fabrikant	319209
EAN	4013364035980
Catalogus	Verbinders bliksembeveiliging
Type	Kruisverbinder
Norm	DIN EN 62561-1
Toepassingsgebied	bovengrondse en ondergrondse verbindingen
Geleidersoorten	ronde geleider en vlakke geleider
Opstellingen	kruis-, parallel- en T-opstelling
Tussenplaat	ja
Schroeven	M8
Materiaal klem	NIRO V4A
Materiaal schroef / moer	NIRO V4A
Oppervlak	onbehandeld
Klembereik Rd / Fl	16 / 30 mm
Bliksemstroombestendigheid (10/350 µs)	100 kA
Materiaalnummer	1.4571 / 1.4404 / 1.4401
Fabrikanttype	KS 8.10 8.10 FL30 ZP V4A

Belangrijke kenmerken, systeemvoordelen en zinvolle productalternatieven in bliksembeveiliging

De uitvoering met tussenplaat is vooral voordelig wanneer verschillende geleiderformen veilig en met hoge contactkwaliteit verbonden moeten worden. Dankzij de robuuste klemgeometrie is het product geschikt voor duurzame installaties in de externe bliksembeveiliging en in het aardingsbereik. Het materiaal NIRO V4A biedt een zeer goede corrosiebestendigheid en is daarmee een sterke keuze voor vochtige zones, industriële omgevingen en toepassingen dicht bij de grond.

• Hoge systeemtrouw: Geschikt voor vakkundige verbindingen binnen moderne bliksembeveiligingssystemen.
• Meer flexibiliteit: Ronde en vlakke geleiders kunnen in verschillende opstellingen worden verbonden.
• Nette krachtverdeling: De tussenplaat kan de klemwerking gelijkmatiger ondersteunen.
• Zeer goede corrosiebestendigheid: V4A is ideaal voor veeleisende buitenomgevingen.
• Praktisch in gebruik: Geschikt voor nieuwbouw, retrofit en renovatie in bliksembeveiliging.

Binnen het Dehn-assortiment zijn er vergelijkbare kruiskoppelstukken zonder tussenplaat, bijvoorbeeld varianten zoals 318209 of 318219. Deze zijn zinvol wanneer een andere klemgeometrie gewenst is of wanneer uitsluitend bepaalde geleiderformen verbonden worden. De uitvoering met tussenplaat biedt daarentegen voordelen bij gecombineerde geleiderverbindingen en bij toepassingen waarbij een geoptimaliseerd contactoppervlak gewenst is. Voor een zuivere materiaalafstemming binnen het systeem kunnen afhankelijk van de installatie ook varianten in andere materialen interessant zijn, bijvoorbeeld als koper of andere geleidermaterialen centraal staan.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn afhankelijk van het project onder andere oplossingen van OBO Bettermann, Hager of Schnabl op het gebied van geleiderverbinders en bliksembeveiligingsklemmen. Belangrijke verschillen liggen meestal in het materiaal, in de klemvorm, in de geschiktheid voor bepaalde geleiderdoorsneden en in de uitvoering voor bovengrondse of grondnabije montage. Voor een veilige compatibiliteit moet altijd worden gecontroleerd of geleidersoort, afmeting, corrosiegedrag en normreferentie exact bij het bestaande systeem passen.

Toepassingsgebieden

• Externe bliksembeveiliging: Voor de normconforme verbinding van afleidingen en geleiders.
• Aardingsinstallaties: Geschikt voor bovengrondse en ondergrondse geleiderverbindingen.
• industrie en commercie: Geschikt voor robuuste installaties in veeleisende omgevingen.
• Renovatie en uitbreiding: Praktisch bij aanpassingen van bestaande bliksembeveiligingssystemen.
• Gecombineerde geleidergeleiding: Ideaal wanneer ronde en vlakke geleiders samen worden toegepast.

Normconforme verbinding van ronde en vlakke geleiders met hoge bestendigheid

Voor gebruikers die een belastbare verbindingsoplossing voor ronde en vlakke geleiders zoeken, biedt dit kruiskoppelstuk een doordachte combinatie van normconformiteit, montagecomfort en materiaalkwaliteit. Het is ontworpen voor bovengrondse en ondergrondse toepassingen en verbindt geleiders betrouwbaar in kruis-, parallel- en T-opstelling. De tussenplaat en de M8-schroeven ondersteunen een stabiele klemming en maken het product tot een passende keuze voor duurzame bliksembeveiligings- en aardingsoplossingen in professionele installaties.
