Description

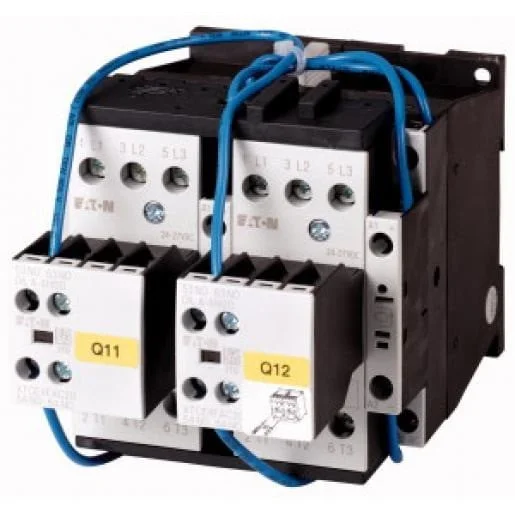

Aanvullende informatieOmkeerschakelcombinatie, Toepassing: Schakelaarcombinaties voor de motorstart met twee draairichtingen, Toebehoren: Omkeercombinaties DIUL, Gebruikscategorie: AC-3: kooiankermotor: aanlopen, uitschakelen tijdens draaien, AC-4: kooiankermotor: aanlopen, tegenstroomremmen, omkeren, tippen, Nom. bedrijfsstroom AC-3 380 V 400 V: Ie= 40 A, max. nom. vermogen draaistroommotoren 50 – 60 Hz AC-3 220 V230 V: P= 12.5 kW, 380 V 400 V: P= 18.5 kW, 660 V690 V: P= 23 kW, Bedieningsspanning: 230 V 50 Hz, 240 V 60 Hz, Stroomtype AC/DC: wisselstroombekrachtiging, Aanwijzingen: Geschikt ook voor motoren uit de efficiencyklasse IE3., IE3-apparaten zijn met het logo op de verpakking gemarkeerd.
| Klasse | Magneetschakelaarcombinatie |
| Merk | Eaton |
| Serie | DIUL |
| Breedte | 110 mm |
| Beschermingsgraad (IP) | IP00 |
| Aantal hulpcontacten als maakcontact | 2 |
| Aansluitwijze hoofdstroomcircuit | Schroefaansluiting |
| Type stuurspanning | AC |
| Hoogte | 115 mm |
| Aantal hoofdcontacten als maakcontact | 6 |
| Nom. vermogen bij AC-3, 400 V | 18.5 kW |
| Nom. bedrijfsstroom Ie bij AC-3, 400 V | 40 A |
| Uitvoering elektrische aansluiting voor hulp- en stuurstroomcircuit | Schroefaansluiting |
| Nom. bedrijfsstroom Ie bij AC-1, 400 V | 40 A |
| Diepte | 147 mm |
| Spanningstype van de bedrijfsspanning | AC |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aantal hulpcontacten als wisselcontact | 0 |
| Aantal hoofdcontacten als verbreekcontact | 0 |
| Functie | Omkeer magneetschakelaar |
| Beschermingsgraad (NEMA) | Overig |
| Nom. vermogen NEMA | 22 kW |
| Nom. stuurspanning bij AC 50 Hz | 230 – 230 V |
| Nom. stuurspanning bij AC 60 Hz | 240 – 240 V |
| Bedrijfsspanning bij AC 50 Hz | 230 – 690 V |
| Bedrijfsspanning bij AC 60 Hz | 230 – 690 V |
| Geschikt voor railmontage | Nee |
| Categorieën | Materialen voor schakelen en besturen laagspanning |
