Description

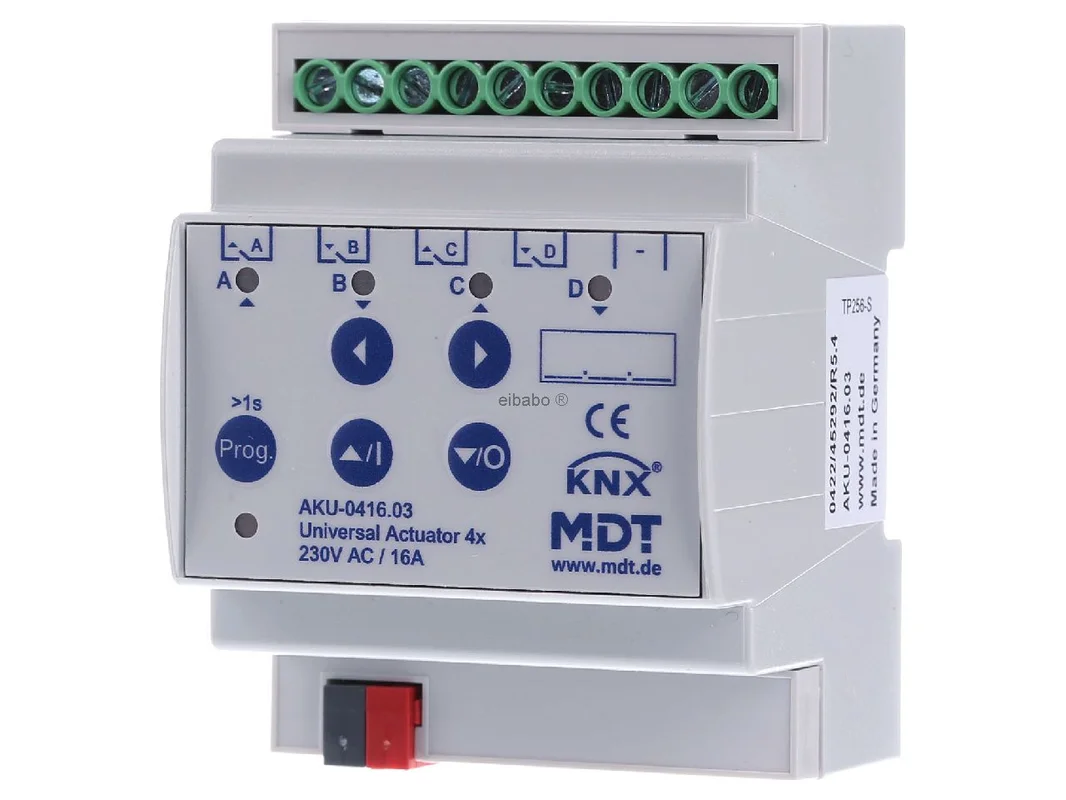

EIB, KNX, universele actuator 4-voudig, 4SU MDRC, 16A, 230VAC, 100µF, 15ECG AKU-0416.03 – MDT – 4251916130411:

De MDT KNX universele actuator 4-voudige schakelactor 16A 230V AC EVG-compatibel C-belasting 100µF REG AKU-0416.03 is een veelzijdige oplossing voor veeleisende KNX-installaties in woningen en utiliteitsgebouwen. Het apparaat combineert schakelen, jaloeziebesturing en verwarmingsaansturing in één compact REG-formaat en biedt hoge flexibiliteit voor moderne gebouwautomatisering.

Flexibele KNX universele actuator voor schakelen, zonwering en verwarmingsregeling

Met vier vrij te gebruiken kanalen werkt de actuator naar keuze als schakelactor, als jaloezieactor met maximaal twee aandrijvingen of in gemengde toepassingen. Bistabiele relais, handbediening direct op het apparaat en LED-weergave per kanaal ondersteunen een veilige bediening in het dagelijks gebruik. Dankzij EVG-compatibiliteit, hoge C-belasting tot 100µF en 16A schakelstroom is het model ook geschikt voor veel soorten belastingen in de professionele gebouwinstallatie.

Producthighlights voordelen

• Vier kanalen: Vrij parametriseerbaar voor schakelen, jaloezie of gemengde werking.
• Hoge schakelcapaciteit: Tot 16A per kanaal bij ohmse belasting.
• EVG-compatibel: Geschikt voor capacitieve belastingen tot 100µF.
• Jaloeziefunctie: Gebruik voor maximaal twee aandrijvingen met vrij instelbare tijden.
• PWM-verwarmingsaansturing: Nauwkeurige regeling van 0 tot 100%.
• Zonnestandberekening: Automatische zonwering voor meer comfort en efficiëntie.
• Ventilatiefunctie: Praktijkgerichte reactie op geopende of gekiepte ramen.
• LED per kanaal: Snelle statuscontrole direct in de verdeler.
• Handbediening: Directe bediening via toets op het apparaat.
• Terugmelding: Actieve of passieve statusmelding voor alle kanalen.
• Scènes en logica: Tot acht scènes per kanaal evenals logische koppelingen.
• Centrale functies: Met blokkeerobjecten en gedwongen sturing voor duidelijke prioriteiten.

Intelligente functies voor moderne KNX-projecten

• Zonwering: Automatische besturing met zonnestand en lamelnasturing.
• Lichtregeling: Betrouwbaar schakelen van verlichting, ook met EVG-belastingen.
• Verwarming: PWM-functie voor een vraaggestuurde aansturing.
• Trappenhuisverlichting: Comfortabele tijdfunctie met in- en uitschakelvertraging.
• Centrale uit: Meerdere belastingen of zones via centrale objecten aansturen.
• Gedrag bij busuitval: Reactie bij uitval en terugkeer van de busspanning vrij selecteerbaar.
• Flexibele kanalen: Ideaal voor gemengde projecten met licht, aandrijving en verwarming.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX universele actuator 4-voudige schakelactor 16A 230V AC EVG-compatibel C-belasting 100µF REG AKU-0416.03
EAN	4251916130411
Catalogus	Schakelactor
Bussysteem	KNX met geïntegreerde buskoppeling
Montagetype	REG
Breedte	4 module-eenheden
Aantal schakeluitgangen	4
Jaloeziefunctie	tot 2 kanalen of gemengde werking
Nominale bedrijfsspanning	230 V AC
Nominale stroom	16 A
Max. schakelstroom	16 A
Max. schakelvermogen	2300 W
C-belasting	100 µF
EVG-geschiktheid	ja, tot 15 EVG
Relais	bistabiel
Handbediening	ja, via toets op het apparaat
LED-weergave	ja, per kanaal
Beschermingsgraad	IP20
Aansluitklemmen	4 mm² of 2 x 2,5 mm²
Bijzonderheid	gescheiden L-aansluitingen voor flexibele fasetoewijzing

Meerwaarde in de KNX-schakelkast door flexibel kanaalgebruik en hoge belastbaarheid

De MDT KNX universele actuator 4-voudige schakelactor 16A 230V AC EVG-compatibel C-belasting 100µF REG AKU-0416.03 overtuigt vooral daar waar een installatie verschillende taken met slechts één apparaat moet afdekken. In plaats van uitsluitend schakelkanalen vast te voorzien, kunnen licht, zonwering en verwarmingszones in dezelfde actuator worden gerealiseerd. Dat bespaart ruimte in de verdeler en verhoogt de vrijheid bij planning en latere aanpassingen.

Bijzonder voordelig zijn de gescheiden L-aansluitingen, de hoge stroomdraagkracht en de geschiktheid voor capacitieve belastingen. Zo kan de actuator zowel in klassieke lichtkringen als bij veeleisendere verbruikers veilig worden ingezet. De directe handbediening ondersteunt service en inbedrijfstelling zonder omwegen.

• Één apparaat voor schakelen, zonwering en PWM-verwarmingsaansturing.
• Geschikt voor gemengde ruimteconcepten met licht en aandrijving in één lijn.
• Hoge kanaalflexibiliteit bij compacte bouwvorm in REG-formaat.
• Zeer goed geschikt voor EVG-belastingen en capacitieve verbruikers.
• Heldere diagnose dankzij LED-status per kanaal en directe handbediening.
• Sterke automatische functies voor comfort, energie-efficiëntie en bescherming.
• Terugmeldobjecten en centrale functies voor duidelijke KNX-structuren.

In vergelijking met pure MDT-schakelactoren biedt dit model een duidelijk breder toepassingsgebied. Klassieke schakelactoren van de fabrikant zijn ideaal wanneer uitsluitend licht of vaste verbruikers worden geschakeld. De universele actuator is de betere keuze wanneer daarnaast ook jaloezieën of verwarmingsventielen moeten worden geïntegreerd.

Ten opzichte van speciale MDT-jaloezieactoren ligt de nadruk hier op veelzijdigheid. Een pure jaloezieactor is meestal zinvol wanneer veel aandrijvingen met volledige functiedichtheid moeten worden gestuurd. Deze universele actuator scoort daarentegen in gemengde projecten waarin afzonderlijke zonweringskanalen samen met licht of techniek worden geschakeld.

In tegenstelling tot MDT-verwarmingsactoren is de verwarmingsfunctie hier als extra voordeel geïntegreerd. Voor pure en grotere verwarmingskringen zijn gespecialiseerde verwarmingsactoren vaak de eerste keuze. Voor compacte zones of gecombineerde toepassingen is de universele actuator echter bijzonder economisch.

Pure schakelactoren van MDT worden vaak gebruikt voor verlichting, stopcontacten of ventilatoren. Het gebruik van deze universele actuator is de moeite waard wanneer functiewissels of latere verbouwingen denkbaar zijn. Een kanaal kan vandaag licht schakelen en morgen deel uitmaken van een zonwering of verwarmingsregeling, mits de projectplanning daarin voorziet.

MDT-jaloezieactoren zijn ontworpen voor veel rij-kanalen en verfijnde zonweringslogica. Dit apparaat is daarentegen ideaal voor kleine tot middelgrote zones met gemengde functies. Precies daar komt zijn kracht in de praktijk tot uiting: minder apparaten, minder ruimtebehoefte en hoge planningsvrijheid.

Vergelijkbare KNX-universele of schakelactoren worden onder andere aangeboden door ABB, Gira en Theben. ABB-modellen zijn vaak sterk vertegenwoordigd in grote utiliteitsgebouwen en bieden afhankelijk van de serie een brede projectintegratie. Gira zet vaak in op hoogwaardige systeemintegratie in het hogere smart-home-segment. Theben staat bekend om krachtige KNX-actoren met solide parametrering en goede geschiktheid voor commerciële toepassingen.

Essentiële verschillen liggen meestal in de omvang van de applicatie, de ETS-structuur, kanaalscheiding en extra functies zoals zonweringslogica of verwarmingsregeling. Bij KNX is de basiscompatibiliteit via gestandaardiseerde groepsobjecten gewaarborgd. Voor projecten met focus op gemengde werking en compacte bouwvorm is dit MDT-model bijzonder aantrekkelijk.

In ETS is het raadzaam om de vier kanalen eerst duidelijk naar functie te benoemen, bijvoorbeeld Licht keuken, Staande lamp eetkamer, Rolluik zuiden Verwarmingskring badkamer. Zo blijft het project ook bij latere uitbreidingen overzichtelijk. Voor schakelkanalen moeten terugmeldobjecten direct worden aangemaakt, zodat visualisatie en logica steeds de echte status ontvangen.

Bij jaloezietoepassingen moeten looptijd, pauzetijd en staptijd exact worden afgestemd op de gebruikte aandrijving. Een praktijkgericht voorbeeld is een rolluik in de woonkamer: via een 1-bit object vindt Op of Neer plaats, daarnaast kan een scène zoals Avondde zonwering sluiten en tegelijkertijd het licht inschakelen.

Voor de verwarmingsaansturing via PWM is het zinvol om het kanaal te koppelen aan een ruimteregelaar. Zo kan bijvoorbeeld in de badkamer een fijnere warmteafgifte worden bereikt. Bij een raamcontact kan via logica een verlaging plaatsvinden. Voor zonwering met zonnestandreferentie is de koppeling met weergegevens of een KNX-weerstation in de praktijk bijzonder effectief.

Ook centrale objecten moeten netjes gescheiden op eigen groepsadressen worden geplaatst. Een voorbeeld: Centrale uitvoor licht, Centrale zonweringvoor de zuidzijde en een apart blokkeerobject voor onderhoud. Dat zorgt voor duidelijke prioriteiten en vergemakkelijkt service en diagnose.

Deze actuator combineert hoge schakelkracht met intelligente functionele veelzijdigheid en is daarmee een overtuigende keuze voor moderne KNX-installaties. Of het nu gaat om licht, zonwering of verwarmingszone: het apparaat werkt flexibel, compact en praktijkgericht. Wie ruimte in de verdeler wil besparen en tegelijk veel toepassingen netjes wil realiseren, krijgt hier een krachtige oplossing voor professionele gebouwautomatisering.
