Description

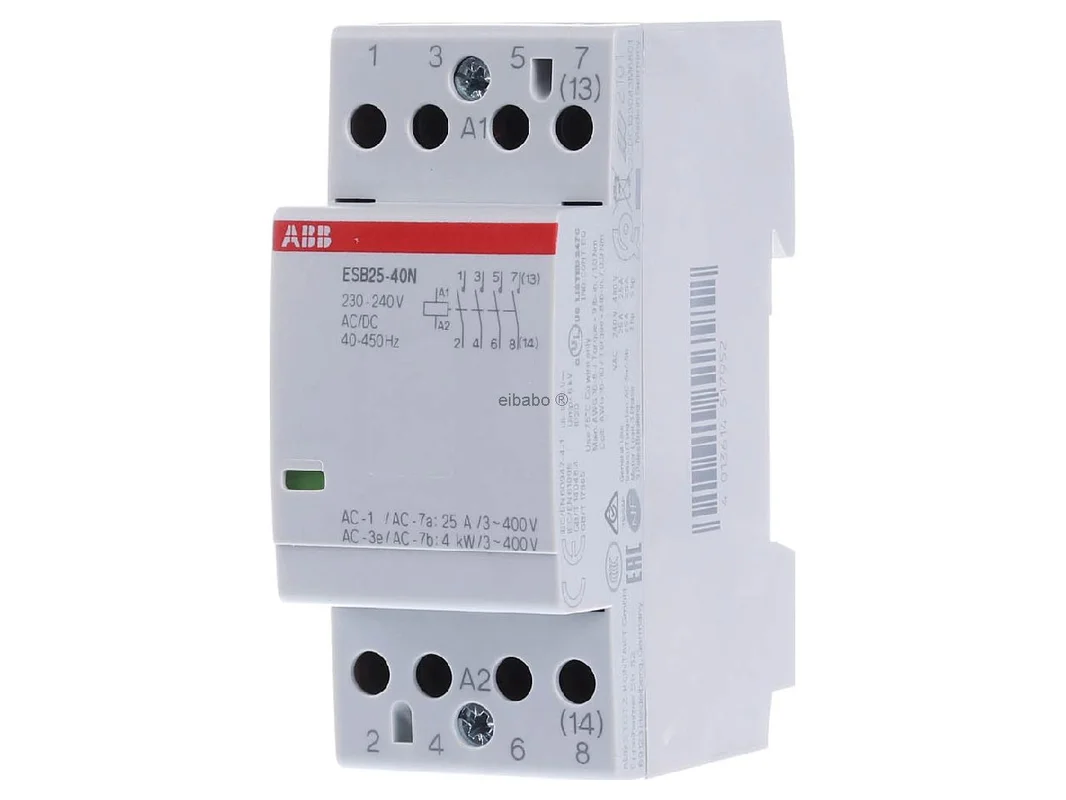

ESB installatie magneetschakelaars – Installatie contactor ESB25-40N-06 – ABB – 1SAE231111R0640 – 4013614517952:

De ABB installatiecontactor ESB25-40N-06 is een krachtige oplossing voor het veilig schakelen van belastingen in de verdeler. Met 4 maakcontacten, 25 A nominale stroom en 230 tot 240 V AC/DC stuurspanning is het apparaat ideaal voor verwarmingen, warm water, verlichting evenals aandrijvingen voor pompen en ventilatie. De geïntegreerde spoelschakeling zorgt voor een stille, bromvrije werking en verhoogt het comfort in het dagelijks leven.

ABB installatiecontactor voor stil schakelen in de verdeler

De 4-polige installatiecontactor is ontwikkeld voor rijmontage op de DIN-rail en combineert een compacte bouwvorm met hoge praktische toepasbaarheid. De bouwbreedte van 36 mm bespaart ruimte in de schakelkast. Dankzij de AC/DC-geschikte stuurspanning is het model flexibel in te plannen en in veel woon-, utiliteits- en technische toepassingen inzetbaar. Vooral op geluidsgevoelige locaties komt het bromvrije schakelen duidelijk tot zijn recht.

Producthighlights voordelen

• 4 maakcontacten: Ideaal voor het schakelen van meerpolige belastingen en 3-fasige toepassingen.
• 25 A nominale stroom: Geschikt voor veel typische installatietaken in huis en bedrijf.
• 230 tot 240 V AC/DC: Flexibele aansturing met wissel- of gelijkspanning.
• Bromvrij en stil: Zeer aangenaam in woongebouwen, kantoren en technische ruimtes.
• Compacte breedte van 36 mm: Bespaart waardevolle ruimte in het verdelerveld.
• Voor DIN-rail: Snelle en nette rijmontage in de installatieomgeving.
• Installatieontwerp: Passend voor moderne verdelers en normconforme planning.
• Georiënteerd op EN61095: Bijzonder geschikt voor toepassingen in gebouwen.
• Veelzijdig gebruik: Voor verwarmingsapparaten, verlichting, warm water, pompen, ventilatie en andere aandrijvingen.
• Uitbreidbaar: Aan te vullen met links aanbouwbaar hulpcontact en passend toebehoren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	ABB
Artikelnaam	ABB installatiecontactor 4-polig 25A 4 maakcontacten stuurspanning 230-240V AC/DC ESB25-40N-06 1SAE231111R0640
Artikelnummer fabrikant	1SAE231111R0640
Type	ESB25-40N-06
EAN	4013614517952
Catalogus	Installatiecontactor REG
Producttype	Installatiecontactor voor rijmontage
Aantal polen	4-polig
Contactbezetting	4 maakcontacten
Nominale bedrijfsstroom	25 A
Nominale bedieningsspanning	230 tot 240 V AC/DC
Nominale bedrijfsspanning	220 tot 400 V
Gebruikscategorie	AC-1
Bouwbreedte	36 mm
Breedte in module-eenheden	2
Afmetingen	ca. 36 x 85 x 64,8 mm
Inbouwdiepte	ca. 58 mm
Montagetype	DIN-rail
Aansluittype	Schroefklemmen
Schakelspanning max.	400 V AC
Beschermingsgraad	IP20
Bedrijfstemperatuur	-25 tot +55 °C
Bromvrij	ja
Extra voorzieningen mogelijk	ja
Normverwijzing	o.a. EN61095

Stille AC/DC-contactortechniek, passende ABB-varianten en zinvolle alternatieven

Dit model is bedoeld voor toepassingen waarbij vier maakcontacten en een stuurspanning van 230 tot 240 V AC/DC nodig zijn. Het grote voordeel ligt in het zeer stille schakelgedrag. Daardoor is het apparaat bijzonder geschikt voor woonhuizen, kantoorruimtes, artsenpraktijken, hotels en andere omgevingen waar hoorbare schakelgeluiden storend kunnen zijn.

• Voordeel tijdens gebruik: De geïntegreerde spoelschakeling maakt gebruik met AC- of DC-stuurspanning mogelijk.
• Meer rust in het gebouw: Bromvrij schakelen is ideaal voor gevoelige omgevingen.
• Praktisch in de verdeler: De smalle bouwvorm vergemakkelijkt de planning in compacte velden.
• Geschikt voor 3-fasige belastingen: Zeer goed voor verwarming, warm water, licht en motorbelastingen in de AC-1-omgeving.

Binnen de ABB ESB25..N-serie zijn er vergelijkbare uitvoeringen met een andere contactbezetting of een andere stuurspanning. Varianten met minder maakcontacten of met verbreekcontacten zijn eerder geschikt wanneer meld-, vergrendelings- of speciale functies gewenst zijn. Uitvoeringen met 24 V AC/DC zijn vaak de betere keuze in besturingen met laagspanning, terwijl deze 230 tot 240 V-versie ideaal past bij klassieke installaties in gebouwen.

In vergelijking met ABB-varianten met een afwijkend aantal polen of een andere contactcombinatie biedt de 4S-uitvoering een duidelijke kracht bij belastingen die via vier gelijk werkende schakelwegen moeten worden geleid. Dat is vooral voordelig bij continu schakelende stroompaden. Modellen met een aandeel verbreekcontacten worden eerder gebruikt voor besturingslogica of signaaltaken, niet primair voor puur lastgericht schakelen.

Als vergelijkbare producten van andere gerenommeerde fabrikanten komen afhankelijk van het project modulaire installatiecontactors van Hager, Eaton of Schneider Electric in aanmerking. Hager-apparaten zijn vaak sterk gericht op woningbouw en verdelerinbouw. Eaton biedt afhankelijk van de serie praktijkgerichte oplossingen voor woning- en utiliteitsbouw. Schneider Electric heeft eveneens modulaire contactors voor DIN-railinstallaties in het programma. Belangrijke verschillen liggen meestal in spoeltype, geluidsgedrag, klemtechniek, toebehorensysteem en contactvarianten. Bij vervanging of uitbreiding moet daarom altijd worden gelet op stuurspanning, contactbeeld, inbouwdiepte en compatibiliteit van toebehoren.

Toepassingsgebieden en extra meerwaarde voor de planning

De contactor is ontworpen voor veel typische schakeltaken in de moderne elektrische installatie. Hij neemt lastschakelingen betrouwbaar, ruimtebesparend en aangenaam stil over. Door het installatieontwerp is hij bijzonder geschikt voor inbouw in de verdeler.

• Elektrische verwarmingsapparaten: Veilig schakelen van typische verwarmingsbelastingen in het gebouw.
• Warmwaterbereiders: Goede keuze voor tijd- of vraaggestuurde schakelingen.
• Verlichtingsinstallaties: Passend voor centraal geschakelde lichtkringen.
• Pompmotoren: Voor toepassingen in gebouwtechniek en voorzieningen.
• Ventilatie: Zinvol voor stille schakelprocessen in technische en woonruimtes.
• Overige aandrijvingen: Flexibel voor andere belastingen bij AC-1-toepassing.

Aanvullend biedt de serie passend toebehoren zoals links aanbouwbare hulpcontacten, verzegelingskappen en afstandsstukken. Dat breidt de toepassingsmogelijkheden in de verdeler uit en ondersteunt een nette, functioneel correcte uitvoering. Voor planners en installateurs is bovendien van belang dat de serie is afgestemd op rijmontage en zich door zijn stille schakelkarakteristiek duidelijk onderscheidt van veel conventionele oplossingen.

Deze installatiecontactor is een overtuigende keuze voor iedereen die een compacte, stille en veelzijdig inzetbare ABB-oplossing zoekt voor professionele inbouw in de verdeler.
