Description

Fan-coil-actor REG-actoren – Verwarmingsactuator voor domotica 6255/2.3 – Busch Jaeger – 2CKA006220A0027 – 4011395180433:

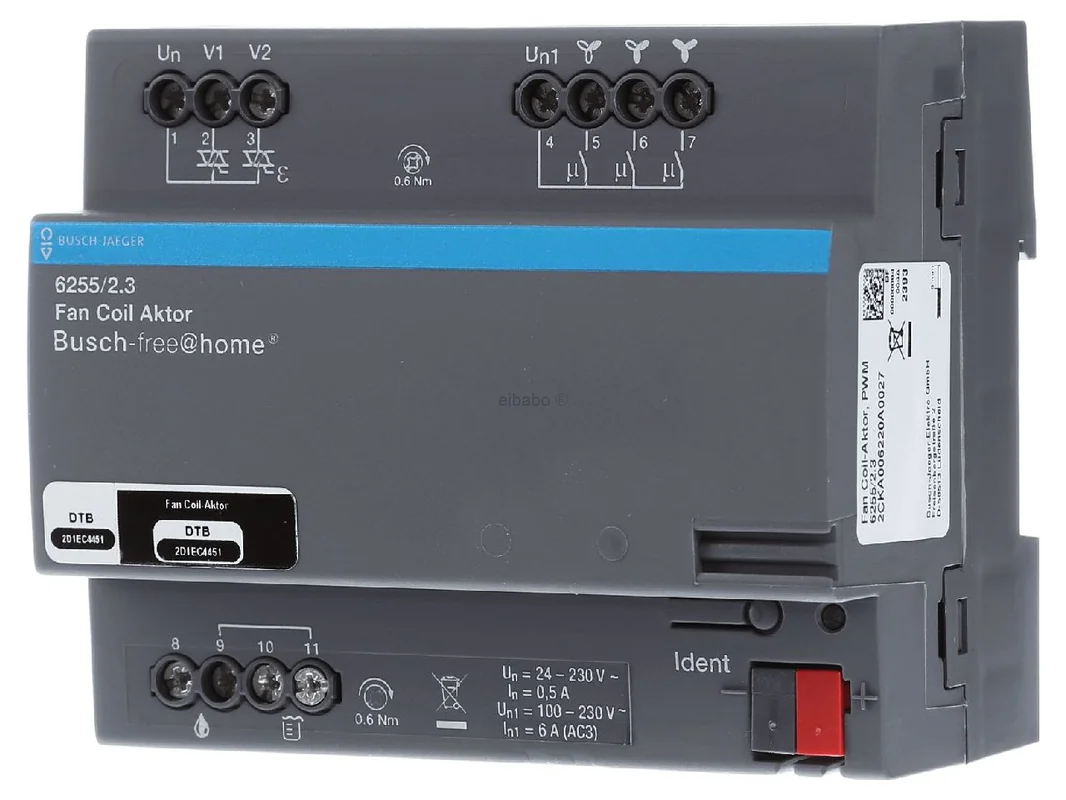

De Busch-Jaeger fan-coil-actor 6255/2.3 is een slimme oplossing voor de nauwkeurige verwarmings- en koelregeling in moderne gebouwen. Als systeemcomponent voor Busch-free@home® stuurt hij ventilatorconvectoren betrouwbaar, flexibele en praktijkgericht aan. Het apparaat ondersteunt 2-pijps- en 4-pijpssystemen en is daarmee geschikt voor veel concepten van ruimteklimaatregeling in woon- en utiliteitsgebouwen.

Efficiënte regeling voor fan-coilsystemen

De actor is ontworpen voor de aansturing van ventilatorconvectoren en combineert verwarmings- en koelfuncties in één apparaat. Drie schakelcontacten voor een drietraps ventilator en twee contacten voor verwarmings- en koelventielen zorgen voor een nette, duidelijk gestructureerde integratie in de gebouwautomatisering. Zo kunnen luchtstroom en temperatuur naar behoefte worden geregeld, wat het comfort in de ruimte duidelijk verhoogt.

Producthighlights voordelen

• Voor 2-pijps- en 4-pijpssystemen: Flexibel inzetbaar in verwarmings- en koelinstallaties met fan-coil-techniek.
• Drietraps ventilatorregeling: Drie contacten maken een gerichte selectie van de ventilatorstanden mogelijk.
• Ventielaansturing geïntegreerd: Twee aparte contacten voor verwarmings- en koelventielen.
• 24 V en 230 V ventielen: Hoge praktijkgerichtheid bij de keuze van passende ventielen.
• Twee binaire ingangen: Voor dauwpunt- en condenscontacten voor een veilige installatieaansturing.
• Afvraagspanning door het apparaat: Geen extra inspanning nodig voor deze functie.
• Integratie in Busch-free@home®: Geschikt voor slimme ruimteklimaat- en automatiseringsconcepten.
• Busklem meegeleverd: De busaansluiting gebeurt direct via de meegeleverde klem.
• Geen extra software nodig: De inbedrijfstelling gebeurt comfortabel via de webinterface van het systeem Toegang Point.
• DIN-railmontage: Goed geschikt voor centrale inbouw in de verdeler.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Busch-Jaeger
Productaanduiding	Fan-coil-actor voor verwarmings- en koelregeling
Model	6255/2.3
Artikelnummer fabrikant	2CKA006220A0027
EAN	4011395180433
Productreeks	Busch-free@home®
Catalogus	Verwarmingsactor
Toepassingsgebied	Aansturing van ventilatorconvectoren
Systemen	2-pijps- en 4-pijpssystemen
Functie	Verwarmen en koelen
Ventilatorcontacten	3 schakelcontacten voor drietraps ventilator
Ventielcontacten	2 contacten voor verwarmings- en koelventielen
Ventielspanning	24 V en 230 V
Binaire ingangen	2
Geschikt voor	Dauwpunt- en condenscontacten
Afvraagspanning	door het apparaat beschikbaar gesteld
Montagetype	DIN-rail / REG
Buskoppeling	geïntegreerd
Busaansluiting	via meegeleverde busklem
buspanning	24 V
Schakelspanning	230 V
Nominale stroom	6 A
Uitgangen	3 x maakcontact, potentiaalvrij
Beschermingsgraad	IP20
Module-eenheden	6
Afmetingen	90 x 108 x 64,5 mm
Programmering	via webinterface van het systeem Toegang Point
Opmerking bij inbedrijfstelling	alleen bij aangelegde buspanning
Aanvullende software	niet vereist

Voordelen in het systeemverband en belangrijke verschillen

De Busch-Jaeger fan-coil-actor 6255/2.3 is vooral dan de juiste keuze wanneer naast een klassieke ventielaansturing ook de actieve regeling van een meertraps ventilator gewenst is. In tegenstelling tot pure verwarmingsactoren voor vloerverwarming of radiatoren richt hij zich op fan-coil-installaties, waarbij luchtvolume en ventielstatus gezamenlijk moeten worden aangestuurd. Dat is vooral voordelig in kantoren, hotels, artsenpraktijken en moderne wooncomplexen met individuele ruimteregeling.

• Doelgericht voor fan-coils: Anders dan klassieke verwarmingsactoren stuurt dit model niet alleen ventielen aan, maar ook ventilatorstanden.
• Meer veiligheid in koelbedrijf: De integratie van dauwpunt- en condenscontacten ondersteunt een betrouwbare werking bij koeltoepassingen.
• Systeemvoordeel in het smart home: In Busch-free@home® kan de ruimteklimaatregeling netjes worden geïntegreerd in scènes, tijdsprofielen en automatiseringsprocessen.
• Verschil met schakelactoren: Normale schakelactoren zijn bedoeld voor algemene belastingen, niet voor de typische fan-coil-functionele logica met ventilator- en ventielregeling.
• Verschil met jaloezie- of dimactoren: Deze productsoorten zijn ontworpen voor ander belastingstypen en toepassingen en zijn daarom geen vervanging voor een fan-coil-actor.

Binnen het assortiment van de fabrikant is het belangrijkste verschil ten opzichte van ander REG-actoren de specialisatie in HVAC-toepassingen. Terwijl schakelactoren van Busch-Jaeger vooral licht, stopcontacten of algemene verbruikers schakelen, is dit model afgestemd op ruimteklimaat met verwarmings- en koelbedrijf. Verwarmingsactoren voor thermische stelaandrijvingen zijn eerder geschikt voor oppervlakteverwarming, maar niet voor de directe aansturing van meertraps ventilatorconvectoren.

Bij bekende alternatieven van ander fabrikanten zijn vergelijkbare oplossingen onder meer te vinden binnen KNX of gebouwautomatisering. Producten van ABB, MDT of Siemens zijn deels sterker afgestemd op KNX-structuren. Het wezenlijke verschil ligt vaak in de systeemomgeving en in de wijze van integratie. De hier beschreven actor is ontworpen voor Busch-free@home® en daarom bijzonder zinvol wanneer al componenten van dit platform worden gebruikt. Voor pure KNX-projecten kunnen ander apparaten beter passen, terwijl voor free@home® een systeemeigen oplossing duidelijke voordelen biedt bij bediening en parametrering.

Planning, integratie en meerwaarde voor de praktijk

Voor planners, integratoren en veeleisende gebruikers biedt de actor een doordachte basis voor de regeling van ventilatorconvectoren in een netwerkgebouw. Het omschakelen van de ventilatorstanden kan afhankelijk van het installatieconcept via wissel- of trapschakeling plaatsvinden. Daarmee kan de luchtverdeling in de ruimte fijn op de behoefte worden afgestemd. Juist bij wisselende belastingen tussen verwarmen en koelen zorgt dat voor een merkbaar betere regelkwaliteit.

Een ander voordeel is de ondersteuning van 24 V- en 230 V-ventielen. Dat vereenvoudigt de keuze van passende veldapparaten en verhoogt de compatibiliteit bij renovatie of nieuwplanning. De twee binaire ingangen breiden de functionaliteit uit met belangrijke beveiligings- en meldfuncties. Dauwpunt- en condenssignalen kunnen direct worden geregistreerd, wat in koelbedrijf een belangrijk aspect is voor bedrijfszekerheid en waardebehoud van de installatie.

De inbedrijfstelling gebeurt zonder aanvullende software via de webinterface van het systeem Toegang Point. Dat bespaart tijd, verminderd de complexiteit en ondersteunt een snelle projectrealisatie. Omdat de programmering alleen bij aanwezige buspanning plaatsvindt, is een zorgvuldige planning van de inbedrijfstelling zinvol. Al met al is deze fan-coil-actor een sterke keuze voor iedereen die een gestructureerde, comfortabele en systeemconforme verwarmings- en koelregeling in Busch-free@home® wil realiseren.
