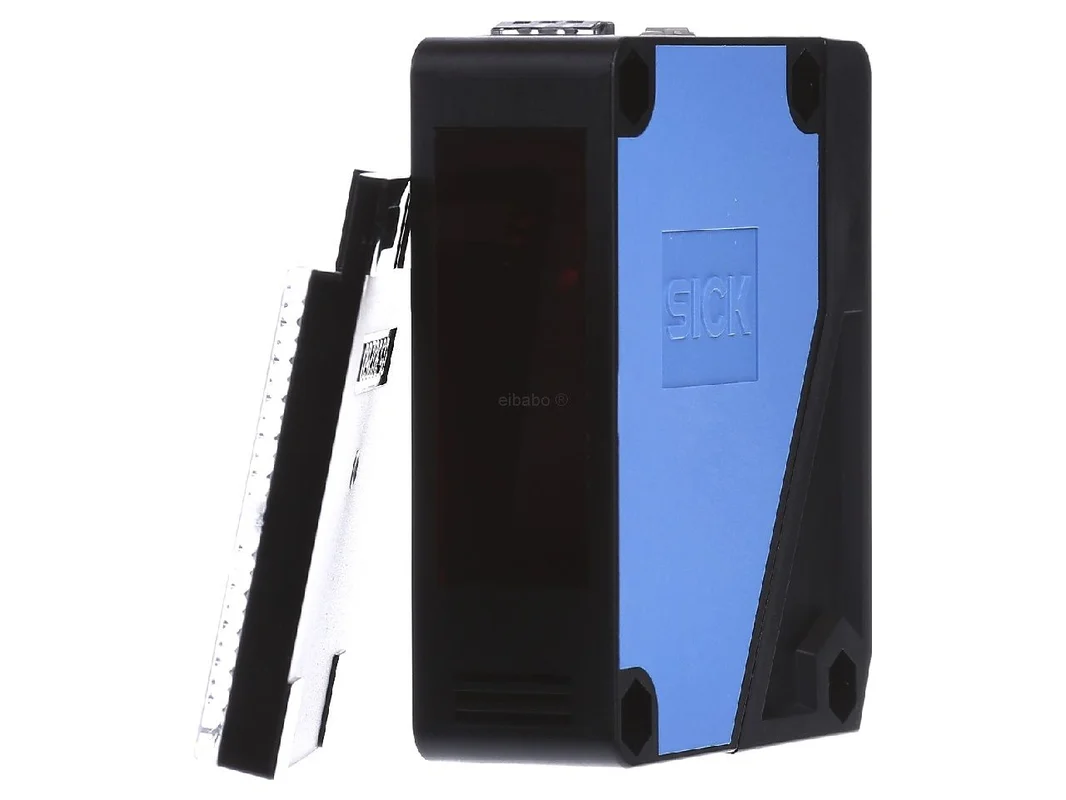

Fotocel pakket – Foto-elektrische sensoren retroreflecterend WL280-2H4331 – Sick – 6044738:

De Sick reflectiefotocel foto-elektrisch met relaisuitgang WL280-2H4331 6044738 is ontworpen voor betrouwbare schakeltaken in de industrie. Als reflectiefotocel met dubbele lens detecteert hij objecten nauwkeurig en werkt hij ook onder wisselende omstandigheden stabiel. De combinatie van groot werkbereik, potentiaalvrij relaiscontact en robuuste bouwvorm maakt hem tot een sterke oplossing voor machines, transporttechniek en algemene automatisering.

Sick WL280-2H4331 voor nauwkeurige detectie in industrie en automatisering

Het compacte apparaat uit de W280-2-serie gebruikt een reflectieprincipe met polarisatiefilter en zichtbare rode LED. Daardoor laat de sensor zich eenvoudig uitlijnen en veilig in bestaande installaties integreren. De lichtschakelende relaisuitgang is bijzonder geschikt waar een galvanisch gescheiden schakelfunctie vereist is. Via een potentiometer kan de gevoeligheid eenvoudig aan de betreft toepassing worden aangepast.

Producthighlights voordelen

• Grote schakelafstand: Maximaal tot 15 m voor flexibele integratie in veel installaties.
• Dubbel-lenssysteem: Zeer geschikt voor stabiele detectie bij korte minimale afstand tot de reflector.
• Relaisuitgang: Potentiaalvrij en daardoor goed geschikt voor veel besturingstaken.
• Lichtschakelend: Schakelt bij lichtontvangst en ondersteunt duidelijke toestandslogica.
• Eenvoudige afstelling: Gevoeligheid kan via potentiometer fijn worden ingesteld.
• Zichtbaar rood licht: Vergemakkelijkt montage, uitlijning en ingebruikname.
• Robuuste beschermingsgraad: IP66 en IP67 voor veeleisende omgevingen.
• Breed spanningsbereik: Geschikt voor AC- en DC-toepassingen in veel installaties.
• Compacte bouwvorm: Bespaart ruimte in de machinebouw en aan transportlijnen.
• Direct monteerbaar: Met bevestigingshoek en reflector direct praktisch inzetbaar.

Technische gegevens in Überzicht

Kenmerk	Specificatie
Fabrikant	Sick
Artikelnummer fabrikant	WL280-2H4331
Artikelnummer	6044738
Catalogus	Reflectiefotocel
Producttype	Reflectiefotocel
Serie	W280-2
Sensorprincipe	Reflectiefotocel
Detectieprincipe	Dubbele lens
Lichtsoort	zichtbaar rood licht
Lichtzender	LED
Schakelafstand max.	0,01 m tot 15 m
Schakelafstand met reflector P250	0,01 m tot 12 m
Effectieve schakelafstand	0,01 m tot 13 m
Effectieve schakelafstand met P250	0,01 m tot 11 m
Lichtvlekgrootte	Ø 260 mm bij 8 m
Schakeluitgang	Relais, galvanisch gescheiden
Uitgangsfunctie	Wisselcontact
Schakeltype	lichtschakelend
Schakelstroom	3 A bij 240 V AC, 3 A bij 30 V DC
Reactietijd	≤ 15 ms
Schakelfrequentie	33 Hz
Voedingsspanning	24 tot 240 V AC, 24 tot 240 V DC
Vermogensopname	≤ 5 VA
Aansluitwijze	Klemaansluiting
Invoer	Kabelwartel
Instelling	Potentiometer
Communicatie-interface	geen
Beschermingsgraad	IP66, IP67
Beschermingsklasse	II
Überspannungscategorie	2
Behuizingsmateriaal	Kunststof ABS
Optisch materiaal	Kunststof PMMA
Afmetingen	23,5 x 74,5 x 63 mm
Gewicht	150 g
Omgevingstemperatuur bedrijf	-25 °C tot +55 °C
Normen	EN 60947-1, EN 60947-5-2, EN 61000-6-3
Polarisatiefilter	ja

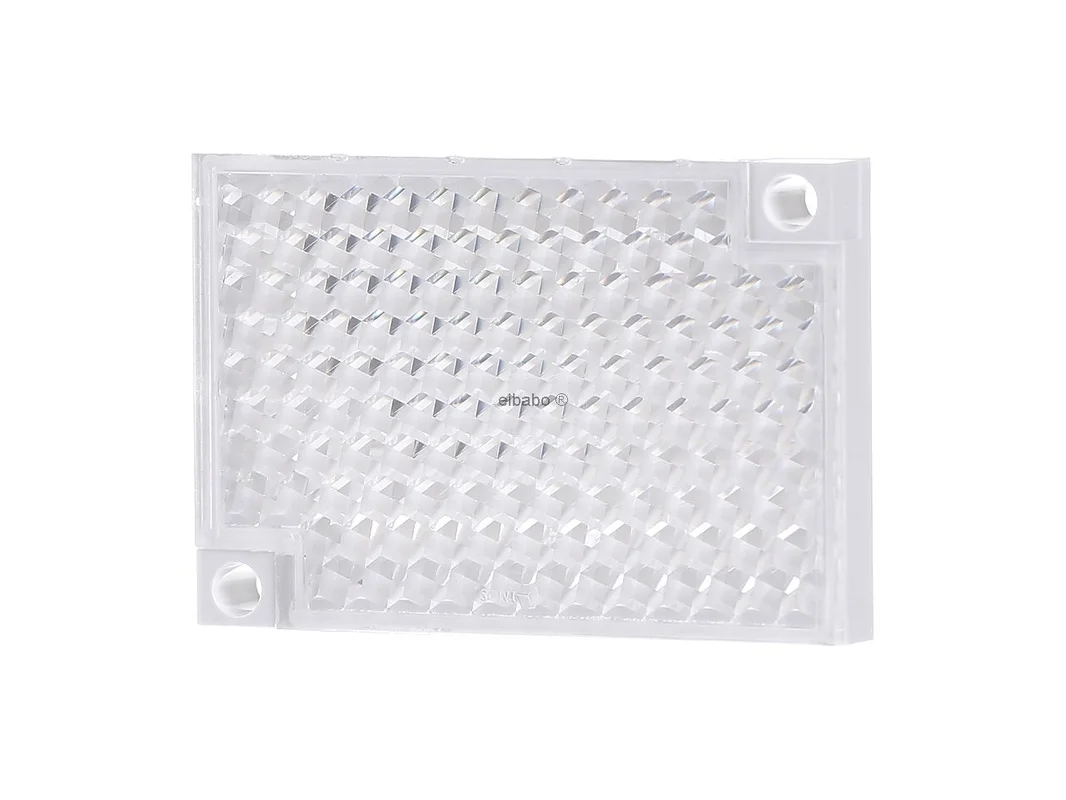

Leveringsomvang	Bevestigingshoek BEF-W280, reflector P250
EAN	niet beschikbaar

Reflectiefotocel voor montage, schakelcomfort en passende alternatieven

De Sick WL280-2H4331 is bijzonder interessant wanneer in een installatie een robuuste sensor met relaiscontact nodig is. Ten opzichte van DC-varianten uit dezelfde serie ligt de focus hier duidelijk op veelzijdige spanningsvoorziening en eenvoudige integratie in klassieke stuurkringen. Dat is vooral bij modernisering, retrofit of bij het vervangen van oudere relaissensoren een echt voordeel.

Binnen de W280-2-familie zijn er ook uitvoeringen met halfgeleideruitgang, bijvoorbeeld de variant WL280-2P4331. Deze is eerder geschikt voor snelle PLC-signalen in een pure DC-omgeving. De hier beschreven sensor scoort daarentegen met galvanisch gescheiden wisselcontact en is daarmee vaak de passendere keuze voor gemengde AC/DC-structuren. Eveneens uit dezelfde omgeving komen apparaten uit de WTE280-2-serie. Deze werken als energetische taster en komen zonder reflector uit. Ze zijn zinvol wanneer geen reflector kan worden gemonteerd. Een reflectiefotocel zoals dit model is daarentegen vaak in het voordeel wanneer een grotere reikwijdte en een duidelijk gedefinieerde schakelafstand vereist zijn.

Vergeleken met compacte reflectiesensoren van ander bekende fabrikanten blijken typische verschillen in uitgangstype, reikwijdte en parametrering. modellen uit de Omron E3JK-serie worden vaak gebruikt in algemene detectietaken, maar maken afhankelijk van de uitvoering gebruik van ander aansluit- en uitgangsconcepten. Sensoren uit de Pepperl+Fuchs ML100-familie zijn vaak zeer compact, maar zijn afhankelijk van het type sterker gericht op transistoruitgangen en kleiner bouwvormen. Serien zoals Panasonic CX-400 zijn goed geschikt voor snelle, ruimtebesparende toepassingen, terwijl het voorliggende Sick-model met relaisuitgang en brede AC/DC-voeding eerder uitblinkt bij klassieke industriële integratie. De compatibiliteit in een installatie hangt vooral af van spanningstype, schakellogica, montagebeeld en de gebruikte reflector.

Toepassingsgebieden

• Transporttechniek: Voor aanwezigheidscontrole van dozen, containers en werkstukken.
• Machinebouw: Voor veilige schakelsignalen bij toevoeren en bewerkingsstations.
• Verpakkingstechniek: Goed geschikt voor objectcontrole op transporttrajecten.
• Poort- en materiaalstroom: Geschikt voor detectie op middelgrote tot grote afstanden.
• Retrofit: Praktisch bij vervanging van oudere relaissensoren in bestaande installaties.

Compacte sensortechniek met groot bereik en duidelijke praktijkvoordelen

Als compacte lichtsluis uit de W280-2-serie combineert dit model een groot bereik met praktijkgerichte uitrusting. Het dubbele-lensprincipe maakt een laag minimale afstand tot de reflector mogelijk en ondersteunt daarmee het gebruik ook bij beperkte inbouwruimte. Door de zichtbare LED lukt de uitlijning snel en veilig, terwijl de potentiometer een eenvoudige aanpassing aan object, afstand en omgevingslicht mogelijk maakt. De relaisuitgang met wisselcontact is vooral zinvol wanneer een robuuste schakelfunctie zonder directe halfgeleideraansturing nodig is.

Extra meerwaarde biedt de reeds meegenomen basisuitrusting met bevestigingshoek BEF-W280 en reflector P250. Daardoor kan de sensor direct in typische industriële toepassingen worden geïntegreerd. In combinatie met beschermingsgraad IP66 en IP67, ABS-behuizing, PMMA-optiek en een breed AC/DC-spanningsbereik is de reflectiefotocel geschikt voor veel veeleisende omgevingen waarin robuuste detectie, eenvoudige montage en betrouwbaar schakelen centraal staan.

Deze Sick reflectiefotocel is een sterke keuze voor iedereen die een compacte, nauwkeurige en robuuste foto-elektrische sensor met relaisuitgang voor industriële toepassingen zoekt.
