Description

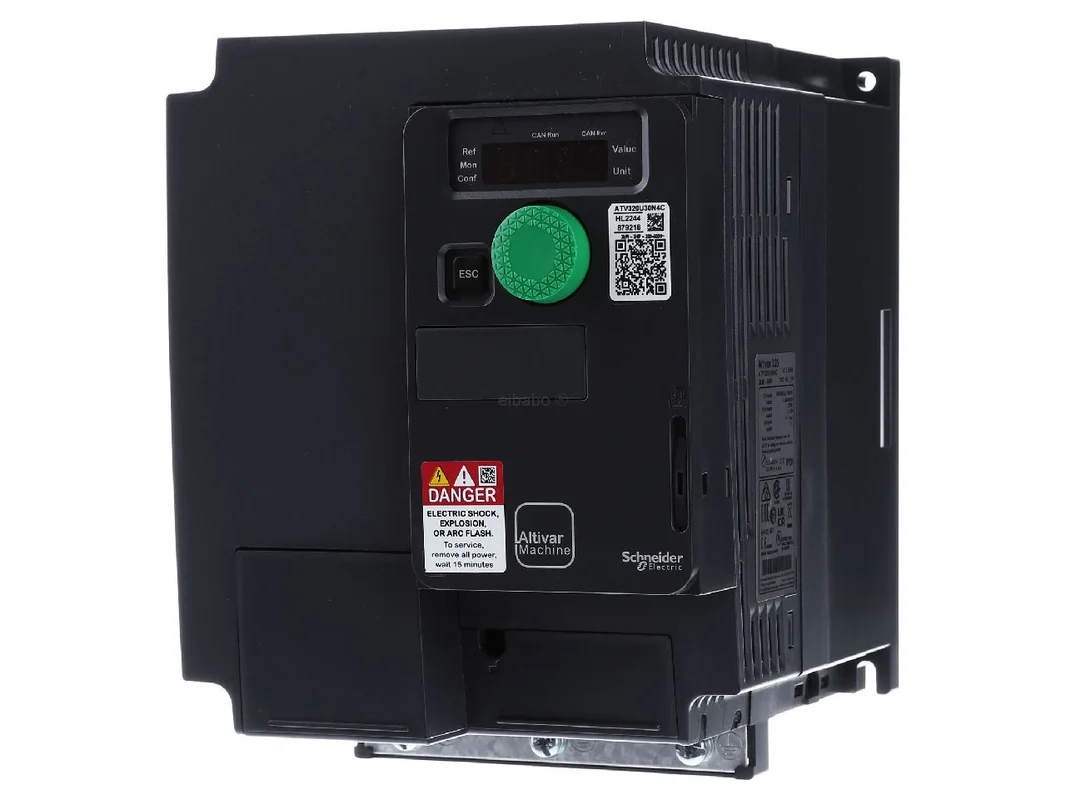

Frequentieomvormer ATV320 3kW, 380-500V, 3-p ATV320U30N4C – Schneider Electric – 3606480966774:

De Schneider Electric frequentieregelaar voor draaistroommotoren 3-fasig 3kW 380-500V ATV320U30N4C is een compacte oplossing voor veeleisende machines met hoge regelkwaliteit, geïntegreerde veiligheidstechniek en eenvoudige inbedrijfstelling. Het apparaat is geschikt voor asynchrone en synchrone motoren in open-loop-bedrijf en combineert nauwkeurige toerentalregeling met robuuste EMC-uitrusting, flexibele I/O-opbouw en grote voordelen voor moderne automatisering.

Schneider Electric frequentieregelaar ATV320U30N4C voor nauwkeurige motorregeling

Dit model uit de serie Altivar Machine ATV320 is ontworpen voor complexe machines en dynamische aandrijvingen. De compacte bouwvorm bespaart ruimte in de schakelkast, terwijl de sensorloze vectorregeling een zeer stabiel toerental en een soepel loopgedrag onder belasting ondersteunt. Dankzij Plug Drive, intuïtieve bediening en goede softwarekoppeling kan de regelaar snel in nieuwe of bestaande installaties worden geïntegreerd.

Producthighlights voordelen

• Vermogen voor machinebouw: Ontworpen voor draaistroommotoren met 3 kW bij 380 tot 500 V.
• Compacte bouwvorm: Bespaart waardevolle ruimte in de schakelkast en vergemakkelijkt de integratie.
• Hoge regelkwaliteit: sensorless Vector Control zorgt voor een stabiel toerental en goede dynamiek.
• Flexibele motoraansluiting: Geschikt voor asynchrone en synchrone motoren in open-loop-bedrijf.
• Geïntegreerde veiligheid: Met STO, SS1, SLS, GDL en SMS voor moderne machineconcepten.
• EMC-conform ontworpen: Geïntegreerd EMC-filter van categorie C2, indien nodig uitschakelbaar.
• 4-kwadrantenbedrijf: Geïntegreerde remmodule maakt dynamisch remmen zonder extra module mogelijk.
• Hoge flexibiliteit bij signalen: 6 logische ingangen en 3 analoog ingangen, waarvan 2 omschakelbaar.
• Breed toepassingsgebied: Ook geschikt voor gebruik op IT-netten.
• Eenvoudige parametrering: Configuratie via SoMove en loader-tools eenvoudig mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric frequentieregelaar voor draaistroommotoren 3-fasig 3kW 380-500V ATV320U30N4C
Artikelnummer fabrikant	ATV320U30N4C
EAN	3606480966774
Catalogus	Frequentieregelaars < 1 kV
Serie	Altivar Machine ATV320
Producttype	Frequentieregelaar
Uitvoering	Compact
Netvoeding	3-fasig 380-500 V, 50/60 Hz
motorvermogen	3 kW
Nominale uitgangsstroom	7,1 A bij 4 kHz, Heavy Duty
Lijnstroom	11,1 A bij 380 V, 8,4 A bij 500 V
Schijnbaar vermogen	7,3 kVA bij 500 V
Maximale frequentie	599 Hz
Regelmethode	SVC, U/F, U/F2, energiebesparingsfunctie
motortypen	Asynchrone en synchrone motoren, Open Loop
Veiligheidsfuncties	STO, SS1, SLS, GDL, SMS
EMC	EMC-filter categorie C2 geïntegreerd, uitschakelbaar
Ontstoringsfilter	klasse A geïntegreerd, deactiveerbaar
Remfunctie	Geïntegreerde remmodule voor 4-kwadrantenbedrijf
Ingangen	6 logische ingangen, 3 analoog ingangen
Bijzonderheid analoog ingangen	2 analoog ingangen omschakelbaar naar digitale ingangen
Inbedrijfstelling	Plug Drive, intuïtieve bediening
Software en tools	SoMove, Simple Loader, Multi Loader, decentrale terminals
Toepassing op netvormen	Geschikt voor IT-netten
Afmetingen	140 x 228 x 158 mm met EMC-plaat
Montage-opmerking	EMC-plaat voor montage door de klant

Sterke aandrijfprestaties, veilige machinefuncties en praktijkgerichte alternatieven

In de praktijk scoort de regelaar met een hoog aanpassingsvermogen. Hij is geschikt voor transporttechniek, verpakkingsmachines, handling, textieltechniek, eenvoudige positioneertaken en vele andere toepassingen waarbij compacte bouwvorm, gecontroleerde dynamiek en veiligheidsfuncties gevraagd zijn. De geïntegreerde veiligheidslogica vergemakkelijkt de planning van moderne machines, omdat belangrijke functies al in het apparaat beschikbaar zijn.

• Voordeel in de praktijk: Goede toerentalstabiliteit, ook bij wisselende belasting.
• Voordeel bij de planning: Minder extra inspanning door geïntegreerd EMC-filter en remchopper.
• Voordeel in service: Configuraties kunnen worden opgeslagen, geladen en snel overgedragen.
• Voordeel voor machinebouwers: Veiligheidsfuncties ondersteunen compacte en normconforme concepten.

Vergeleken met andere varianten uit de ATV320-serie biedt dit compacte apparaat een zeer goede balans tussen vermogen, installatievriendelijkheid en functionaliteit. Kleinere modellen uit de serie zijn eerder ontworpen voor lichtere belastingen en eenvoudigere motorvermogens. Krachtigere ATV320-uitvoeringen zijn daarentegen geschikt voor hogere vermogensreserves of grotere machineassen. Ten opzichte van sommige basisvarianten uit de Altivar-familie biedt de ATV320-serie meer focus op machineaandrijvingen, snelle inbedrijfstelling en uitgebreide veiligheidsfuncties.

Wie binnen Schneider Electric vergelijkt, vindt met de ATV340-serie krachtigere oplossingen voor veeleisendere dynamiek en uitgebreidere machineprestaties. De ATV12- of ATV310-series zijn eerder bedoeld voor eenvoudigere taken waarbij minder veiligheids- en regelopties nodig zijn. Daarmee is deze uitvoering vooral geschikt wanneer compacte afmetingen en machinefuncties belangrijker zijn dan louter extra reserves.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld Siemens SINAMICS V20, Danfoss VLT Micro Drive FC 51 en ABB ACS355. Het wezenlijke verschil ligt vaak in de focus: de SINAMICS V20 is vaak sterker gericht op eenvoudige standaardtaken, de FC 51 wordt vaak toegepast bij compacte basisaandrijvingen en de ACS355 is breed verspreid in de machinebouw. Het Schneider Electric-model onderscheidt zich vooral door de geïntegreerde veiligheidsfuncties, de flexibele parametrering en de sterke afstemming op machinetoepassingen. De concrete compatibiliteit hangt altijd af van motor, net, besturing en veiligheidsconcept van de installatie.

Uitgebreide functies voor machinebouw, IT-netten en dynamische belastingen

Extra meerwaarde biedt de combinatie van uitschakelbaar EMC-filter van categorie C2, geïntegreerd ontstoringsfilter van klasse A en geschiktheid voor IT-netten. Daardoor kan de regelaar flexibel in verschillende installatieconcepten worden geïntegreerd. De geïntegreerde remmodule ondersteunt 4-kwadrantenbedrijf zonder externe uitbreiding en is daarmee bijzonder interessant voor toepassingen met frequent remmen, lastwisselingen of gecontroleerde vertraging.

Ook bij de bediening is het apparaat op efficiëntie gericht. Voorinstellingen voor veelvoorkomende applicaties versnellen de inbedrijfstelling. Met SoMove, decentrale terminals en Simple Loader en Multi Loader kunnen parameters eenvoudig worden bewerkt, beveiligd en naar andere apparaten worden overgedragen. Dat bespaart tijd bij seriemachines, ombouwingen en in servicegevallen.

Daarmee is deze frequentieregelaar een sterke keuze voor professionele aandrijfoplossingen waarbij compacte bouwvorm, nauwkeurige regeling, geïntegreerde veiligheid en een snelle projectstart centraal staan.
