Description

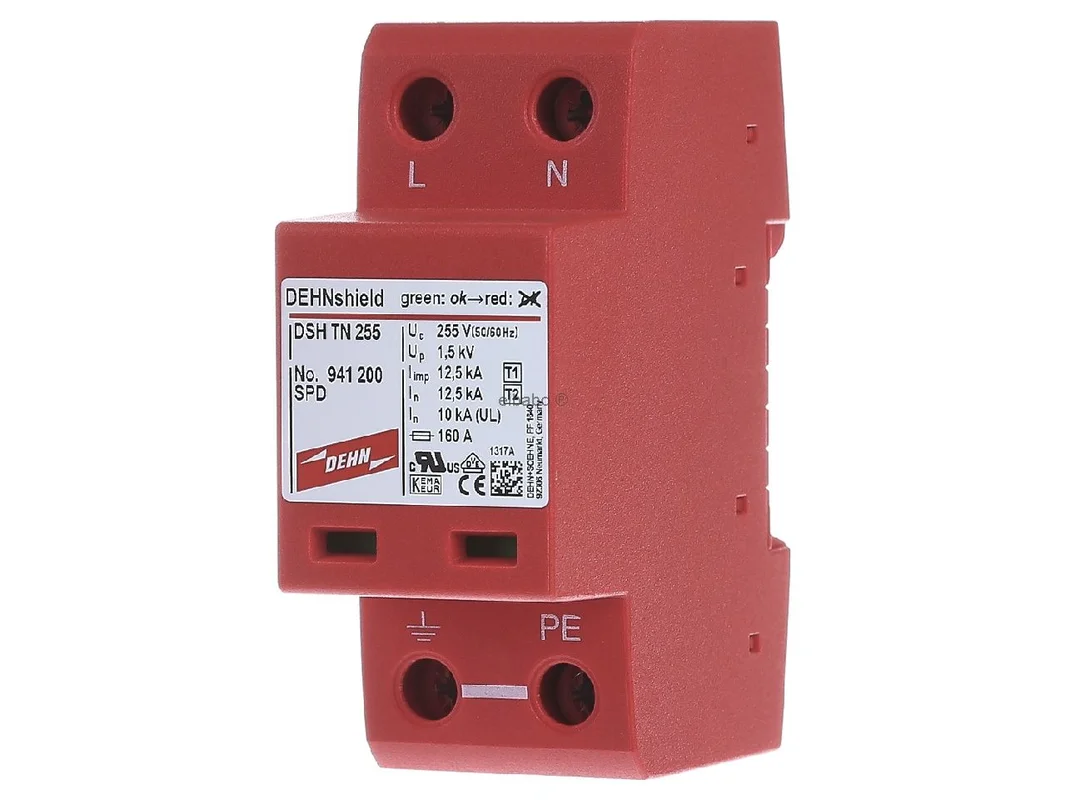

Gecombineerde afleider voor energiesystemen DSH TN 255 – Dehn – 941200 – 4013364138209:

De Dehn combinatie-afleider type 1+2 voor TN-systemen 2-polig 255V 25kA DSH TN 255 941200 is een compacte beschermingsoplossing voor moderne elektrische installaties in woongebouwen en vergelijkbare toepassingen. Het apparaat combineert bliksemstroom- en overspanningsbeveiliging in een ruimtebesparende bouwvorm en beschermt de installatie ook bij directe blikseminwerkingen. De vonkbrugbasis zorgt voor een robuuste beschermingswerking en vormt de basis voor een doeltreffende eindapparaatbeveiliging.

Dehn combinatie-afleider type 1+2 voor TN-systemen met compacte beveiligingstechniek

Met slechts 1 TE per pool is deze combinatie-afleider ideaal voor schakelinstallaties met weinig ruimte. De niet-uitblazende vonkbrugtechnologie ondersteunt een veilige en nette integratie in de verdeling. Het model is ontworpen voor 230/400-V-TN-systemen en voldoet aan de eisen als type 1+2-afleider volgens EN 61643-11. Zo ontstaat een doeltreffende bescherming op de relevante interfaces van het bliksembeveiligingszoneconcept.

Producthighlights voordelen

• Combinatiebeveiliging in één apparaat: Combineert type 1 en type 2 voor bliksemstroom- en overspanningsbeveiliging.
• Ontworpen voor TN-systemen: Geschikt voor 230/400-V-netten in veel gebouwen en installaties.
• 2-polige uitvoering: Compacte oplossing voor normconforme beveiligingsconcepten.
• 25 kA bliksemstootstroom: Hoge belastbaarheid bij sterke transiënte gebeurtenissen.
• 255 V hoogste continue spanning AC: Voor permanent gebruik in het voorziene netbereik.
• Vonkbrugtechnologie: Niet-uitblazend, ruimtebesparend en geschikt voor veeleisende toepassingen.
• Slechts 2 TE bouwbreedte: Ideaal bij beperkte ruimte in de verdeling.
• Beschermingsniveau van 1,5 kV: Gunstige basis voor de bescherming van downstream eindapparaten.
• Energetisch gecoördineerd: Geschikt voor afgestemde beveiligingsconcepten volgens IEC 62305-4.
• DIN-rail-montage: Eenvoudige integratie op TH35.
• Optische statusindicatie: Snelle visuele controle direct op het apparaat.
• Voor woongebouwen en speciale toepassingen: Veelzijdig inzetbaar in compacte elektrische installaties.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	DEHN
Artikelnaam	Dehn combinatie-afleider type 1+2 voor TN-systemen 2-polig 255V 25kA DSH TN 255 941200
Artikelnummer fabrikant	941200
EAN	4013364138209
Catalogus	Combinatie-afleider energietechniek
Producttype	Combinatie-afleider type 1+2
Type	DSH TN 255
Netvorm	TN
Aantal polen	2
Testklasse	Type 1 en type 2
Norm	EN 61643-11
Bliksemstootstroom (10/350 µs)	25 kA
Hoogste continue spanning AC	255 V
Nominale spanning AC	230 V
Beschermingsniveau	1,5 kV
Beschermingsniveau L-PE	1,5 kV
Beschermingsniveau N-PE	1,5 kV
Volgstroomdoofvermogen	25 kA
Specifieke energie (W/R)	156,25 kJ/Ohm
Montagewijze	DIN-rail TH35
Bouwgrootte	2 TE
Max. aderdoorsnede massief	35 mm²
Max. aderdoorsnede flexibel	25 mm²
Max. overstroombeveiliging aftakbedrading	160 A
Max. overstroombeveiliging V-bedrading	100 A
Afstandssignalering	nee
Signalering op het apparaat	optisch
Energetisch gecoördineerde beschermingswerking	ja
Vonkbrugtechnologie	spanningsschakelend
Overstroombeveiligde spanningsaftakking	nee
Beschermingsgraad	IP20

Beschermingsconcept, toepassingsvoordelen en afbakening ten opzichte van passende alternatieven

Deze combinatie-afleider is ontworpen voor TN-systemen en is bijzonder geschikt voor hoofdverdelingen in woongebouwen, utiliteitsgebouwen en compacte elektrische installaties. De 2-polige uitvoering, de geringe bouwbreedte en de vonkbrugtechniek maken hem interessant wanneer hoge bescherming bij weinig ruimte vereist is. Door de combinatie van type 1 en type 2 kan een vroeg beschermingspunt in het systeem worden opgebouwd, dat ook downstream apparaten effectief ontlast.

• Ruimtevoordeel: Slechts 2 TE totale breedte voor een compacte integratie.
• Praktijkgerichte toepassing: Bijzonder geschikt op voedingspunten van TN-systemen.
• Hoge systeemcompatibiliteit: Geschikt voor afgestemde beschermingsketens met eindapparaatbeveiliging.
• Robuuste techniek: Vonkbrugbasis met goede geschiktheid voor hoge belasting.
• Duidelijke visuele controle: Optische indicatie vergemakkelijkt de controle tijdens bedrijf.

Binnen de fabrikant zijn er varianten voor andere netvormen en uitrustingen. Het model DSH TNC 255 is ontworpen voor TN-C-netten en is daarmee de passende keuze wanneer de netvorm afwijkt van de hier voorliggende TN-uitvoering. Varianten met de toevoeging „FM“ bieden een afstandssignaleringsfunctie en zijn zinvol wanneer statusmeldingen in een gebouw- of installatiebewaking moeten worden geïntegreerd. Wie dus naast de basisbeveiliging ook een externe melding nodig heeft, moet een overeenkomstige FM-versie controleren.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld combinatie-afleiders van OBO Bettermann, Phoenix Contact of CITEL. Afhankelijk van de serie verschillen deze apparaten vooral in bouwvorm, meldfunctie, netvorm, aansluitconcept en beveiligingstechniek. Voor de keuze moet daarom worden gecontroleerd of het betreffende model geschikt is voor TN-systemen, welk beschermingsniveau het bereikt en of coördinatie met het aanwezige beschermingsconcept is voorzien. Een directe uitwisselbaarheid is niet zonder meer gegeven, omdat bedrading, bouwbreedte en systeemopbouw kunnen afwijken.

Toepassingsgebieden en extra meerwaarde voor planning en beschermingsconcept

De combinatie-afleider is geschikt voor gebruik op de interfaces van het bliksembeveiligingszoneconcept, met name daar waar vroege bescherming tegen bliksemstromen en overspanningen vereist is. Hij werd toepassingsgeoptimaliseerd ontwikkeld voor woongebouwen en speciale toepassingen en biedt door zijn compacte bouwvorm voordelen in dicht bezette verdeelkasten. De niet-uitblazende uitvoering ondersteunt een nette apparaatopstelling, terwijl de energetisch gecoördineerde beschermingswerking de downstream eindapparaatbeveiliging zinvol aanvult.

• Woongebouwen: Bescherming voor hoofdverdelingen en gevoelige elektrische installaties.
• Compacte verdelingen: Ideaal bij weinig ruimte in de schakelkast.
• Speciale toepassingen: Geschikt wanneer hoog afleidvermogen en compacte bouwvorm gevraagd zijn.
• Bliksembeveiligingszoneconcept: Inzetbaar bij overgangen van de zones 0A naar 2.
• Eindapparaatbeveiliging als systeemoplossing: Goede basis voor een afgestemd beschermingsconcept met downstream componenten.

De Dehn combinatie-afleider is een sterke keuze voor iedereen die in TN-systemen een compacte, normconforme en belastbare oplossing zoekt voor bescherming tegen bliksemstroom en overspanning.
