Hoofd-/noodstopschakelaar 1N+1PE 3-polig 16A 7,5kW – Veiligheidsschakelaar 3-polig 7,5 kW 3LD2064… – Siemens – 4011209512122:

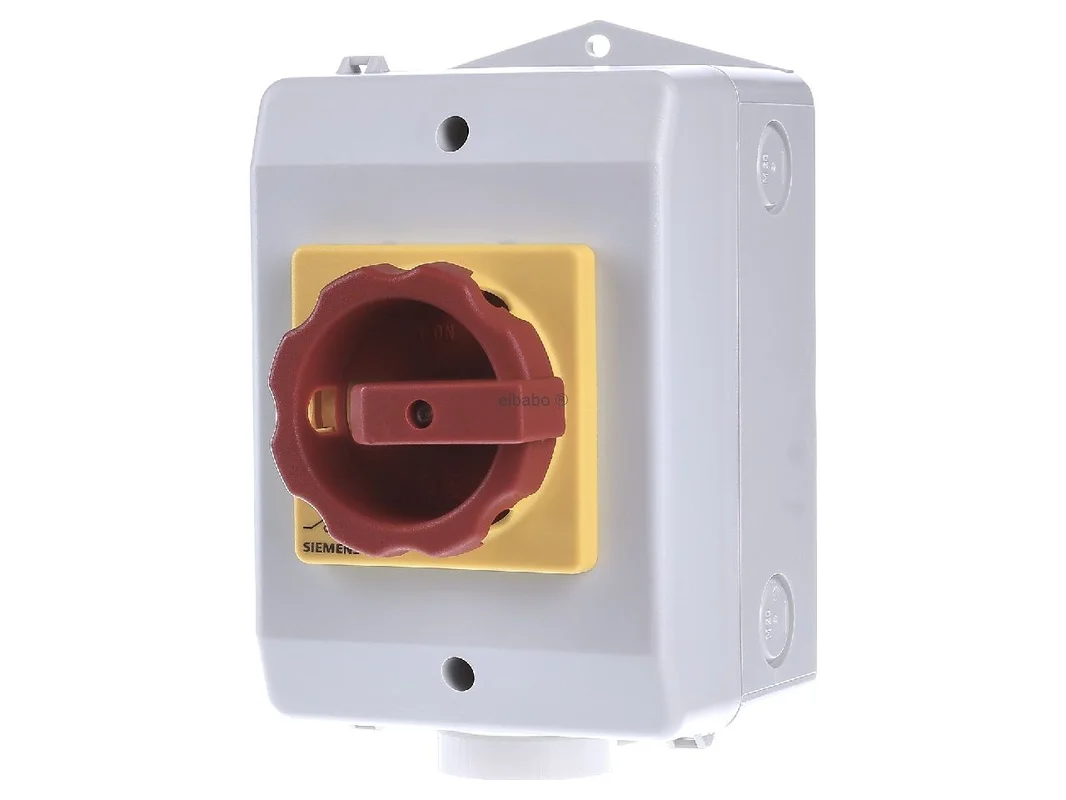

De Siemens noodstopschakelaar 3LD2064-0TB53 is een robuuste lastscheider voor het veilig uitschakelen van machines en installaties. Als 3-polige uitvoering met 16 A nominale stroom, IP65-beschermingsgraad en rood-gele draaibediening is dit model ideaal voor duidelijk herkenbare noodstop- en hoofdschakelfuncties in industriële omgevingen. De ingekapselde constructie ondersteunt ook gebruik bij stof, vocht en veeleisende bedrijfsomstandigheden.

Siemens noodstopschakelaar 3-pin 16A IP65 voor veilige installatie-uitschakeling

De schakelaar uit de SENTRON-serie 3LD2 combineert hoge bedrijfszekerheid met een praktijkgerichte constructie. Met een bedrijfsvermogen van 7,5 kW bij AC-23 A en 400 V is hij ontworpen voor veel toepassingen in de machinebouw, transporttechniek en klimaat- en ventilatie-installaties. De isolerende behuizing met meeteenheid wartel en de goed zichtbare draaibediening in rood en geel zorgen voor een veilige bediening en een snelle statuscontrole direct ter plaatse.

Producthighlights voordelen

• Veilige noodstopfunctie: Voor snel en duidelijk herkenbaar uitschakelen in noodgevallen.
• 3-polige uitvoering: Geschikt voor veel draaistroomtoepassingen in industrie en utiliteit.
• 16 A nominale stroom: Geschikt voor talrijke schakeltoepassingen op het gebied van lastscheiding.
• 7,5 kW bij AC-23 A: Ontworpen voor veeleisende belastingen bij 400 V.
• IP65-beschermingsgraad: Hoge bescherming tegen stof en sproeiwater aan de voorzijde.
• Isolerende behuizing: Robuuste, ingekapselde constructie voor ruwe omgevingen.
• Rood-gele draaibediening: Zeer goede zichtbaarheid voor hoofd- en noodstoptoepassingen.
• Afsluitbaar: Ondersteunt onderhoud, service en gecontroleerde vrijschakeling.
• Met N- en PE-klem: Praktisch voor een nette en veilige integratie.
• Modulair systeem: Hulpschakelaars en ander functies kunnen eenvoudig worden toegevoegd.
• Breed toepassingsgebied: Geschikt voor machines, ventilatie, klimaat en transporttechniek.
• Internationale goedkeuringen: Geschikt voor veelzijdige projecten met wereldwijde ambities.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Siemens
Productserie	SENTRON 3LD2
Artikelnaam	Noodstopschakelaar
Artikelnummer fabrikant	3LD2064-0TB53
EAN	4011209512122
Catalogus	Lastscheiders
Type	Lastscheider met noodstopfunctie
Aantal polen	3-polig
Nominale stroom Iu	16 A
Bedrijfsvermogen	7,5 kW bij AC-23 A en 400 V
Nominale isolatiespanning	690 V
Stootspanningsvastheid	6 kV
Beschermingsgraad voorzijde	IP65
Aandrijving	Draaibediening, rood/geel
Behuizing	Isolerende inkapseling
Wartel	voor meeteenheid wartel
Klemmen	N-klem en PE-klem
Montagetype	frontzijdig, centrale bevestiging
Schakelstanden	0-1
Toepassing als	Hoofdschakelaar, lastscheider, noodstopschakelaar, veiligheidsschakelaar, onderhoudsschakelaar
Mechanische levensduur	typisch 100000 schakelcycli
Elektrische levensduur	tot 6000 schakelcycli bij AC-23 A
Bedrijfstemperatuur	-25 °C tot +55 °C
Frequentie	50/60 Hz

Veelzijdige toepassingsvoordelen, systeemopties en slimme alternatieven

In het dagelijkse gebruik overtuigt de schakelaar door zijn duidelijke functie als goed zichtbare scheidings- en noodstopoplossing. Vooral in installaties met draaistroommotoren, be- en verwerkingsmachines of technische neveninstallaties biedt de ingekapselde uitvoering een hoge praktisch bruikbaarheid. De afsluitbare draaibediening is vooral bij onderhoud en service een voordeel, omdat onbedoeld opnieuw inschakelen doeltreffend kan worden bemoeilijkt.

Binnen de Siemens 3LD-familie behoort deze variant tot de compacte 16 A-uitvoeringen met behuizing en IP65-bescherming aan de voorzijde. Vergelijkbare modellen uit dezelfde serie zijn ook verkrijgbaar voor ander montagetypen, bijvoorbeeld voor montageplaat, DIN-rail of verdeelinbouw. Varianten met deurkoppelings-draaibediening zijn vooral geschikt wanneer het schakelpunt zich in de schakelkast bevindt, maar de bediening via de deur moet plaatsvinden. Uitvoeringen dicht bij het front zoals dit model zijn daarentegen ideaal wanneer directe bediening op het apparaat gewenst is.

Voor toepassingen met een uitgebreidere functionele behoefte biedt Siemens in de 3LD-serie bovendien opties voor hulpschakelaars, een vierde pool of extra klemmen. Bij gelijkstroomtoepassingen komen afhankelijk van de configuratie speciale varianten uit dezelfde serie in aanmerking. Wie een hogere stroomsterkte nodig heeft, vindt binnen de serie verdere niveaus tot in aanzienlijk hogere vermogensbereiken. Daardoor blijft de systeemlogica vaak gelijk, terwijl de uitvoering aan de betreft belasting wordt aangepast.

Vergelijkbare producten van ander fabrikanten zijn bijvoorbeeld noodstop-lastscheiders van Eaton uit de P1- of P3-serie, van ABB uit de OT-serie of van Schneider Electric uit de series Vario en TeSys. Eaton scoort vaak met brede praktijkervaring in de machinebouw en veel behuizingsvarianten. ABB is sterk in industriële lastscheiders met hoge robuustheid en flexibele integratie. Schneider Electric biedt vaak compacte oplossingen voor schakelkasten en machinebouw. Bij de keuze zijn vooral het aantal polen, de stroomwaarde, de beschermingsgraad, het montagetype en de gewenste noodstopfunctie doorslaggevend. Voor probleemloze integratie in bestaande Siemens-omgevingen is de 3LD-serie echter vaak de bijzonder systeemgerichte keuze.

Toepassingsgebieden

• Machinebouw: Voor veilig scheiden en uitschakelen bij productiemachines.
• Transportinstallaties: Geschikt voor aandrijvingen en schakelpunten in materiaalstroomsystemen.
• Klimaat- en ventilatietechniek: Voor ventilatoren, aggregaten en technische neveninstallaties.
• Draaistroommotoren: Geschikt voor veel motoraangedreven belastingen in industriële omgevingen.
• Levensmiddelen- en drankenindustrie: Voordelig bij duidelijke schakelstand en robuuste inkapseling.
• Chemische industrie: Voor gedefinieerde scheidingspunten in technische processen.
• Service en onderhoud: Door afsluitbaarheid goed geschikt voor gecontroleerde vrijschakeling.
• Toepassingen nabij buitenomgevingen: De hoge beschermingsgraad ondersteunt gebruik in veeleisende omgevingen.

Modulaire noodstopschakelaar voor industrie, machinebouw en veilige netscheiding

De SENTRON 3LD hoofd- en noodstopschakelaars zijn ontwikkeld voor doorlopende veiligheid van gebruikers en systemen. Het modulair concept vergemakkelijkt de aanpassing aan verschillende toepassingen, bijvoorbeeld door snel monteerbare hulpschakelaars, extra klemmen of een optionele vierde pool. Daardoor kan de schakeloplossing nauwkeurig worden afgestemd op de behoefte van de betreft installatie.

Een wezenlijke meerwaarde ligt in de flexibele inzetbaarheid in veel branches. Of het nu gaat om be- en verwerkingsmachines, de bouw van transportinstallaties, ventilatie- en klimaattechniek of gevoelige industriële sectoren: de serie is ontworpen voor betrouwbare lastscheiding en duidelijke bedienbaarheid. De goede netscheiding in combinatie met de afsluitbare draaibediening ondersteunt veilige werkprocessen bij gebruik, onderhoud en service.

Bovendien is de serie dankzij Internationale normen en goedkeuringen wereldwijd interessant. Afhankelijk van de variant zijn oplossingen beschikbaar voor frontbevestiging, montageplaat, DIN-rail of verdeelinbouw. Zo kan de passende uitvoering gericht worden gekozen op basis van inbouwsituatie, bedieningsconcept en schakeltaak, zonder af te zien van de beproefde kenmerken van het 3LD-platform.

De Siemens noodstopschakelaar 3LD2064-0TB53 is een sterke keuze voor iedereen die op zoek is naar een compacte, duidelijk herkenbare en robuuste lastscheidingsoplossing met hoge beschermingsgraad, veilige bediening en een breed toepassingsspectrum.
