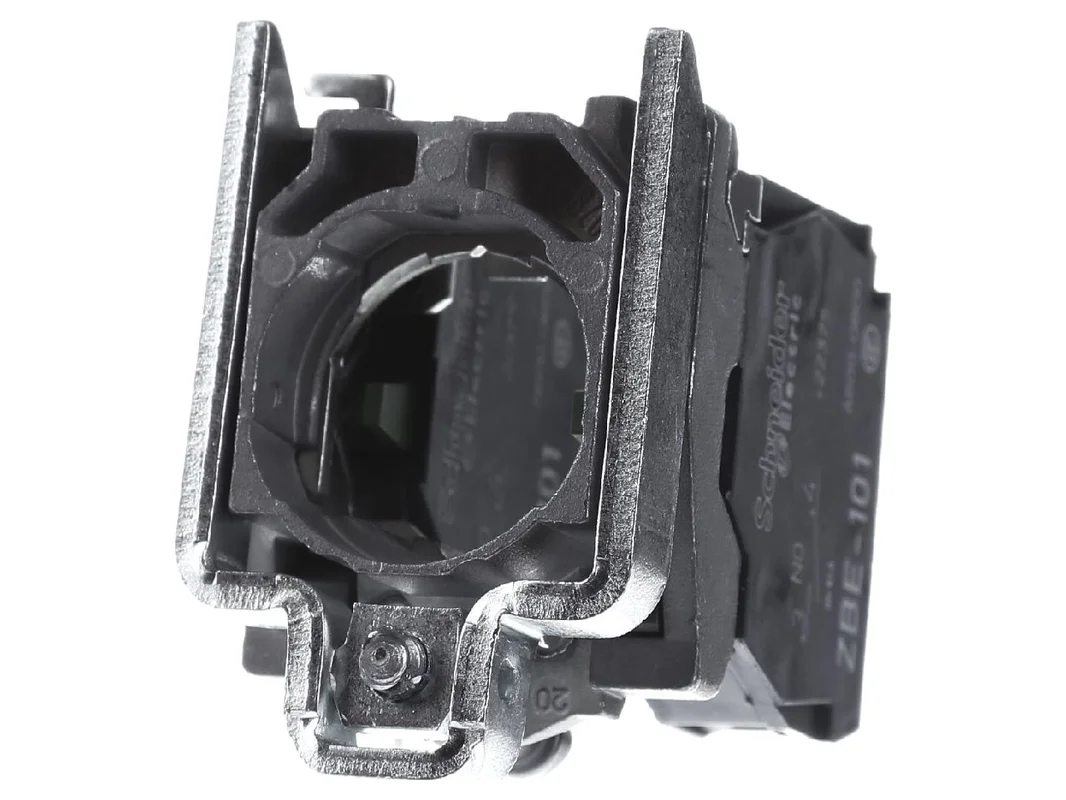

Hulpschakelaarblok 2S – Hulpcontactblok 2 NO / 0 NC ZB4BZ103 – Schneider Electric – 3389110889390:

Het Schneider Electric drukknop-contactblok ZB4BZ103 is een robuust hulpcontactblok voor veeleisende besturings- en signaleringstaken in industrie en gebouwtechniek. Met 2 maakcontacten, schroefaansluiting en voorgemonteerde bevestigingskraag is het onderdeel geschikt voor een veilige integratie in compatibele 22 mm-systemen van de Harmony XB4-serie. De metalen uitvoering staat voor hoge stabiliteit, lange levensduur en betrouwbare werking in de ruwe dagelijkse bedrijfsomgeving.

Precies contactblok voor stuurcircuits met 2 maakcontacten

Het contactblok is ontworpen voor gebruik op compatibele drukknoppen, keuzeschakelaars en ander bedieningsapparaten uit de serie. Dankzij de langzaam schakelende contactwerking is het geschikt voor klassieke besturingsfuncties waarbij duidelijk gedefinieerd schakelgedrag vereist is. De schroefaansluiting maakt een vaste en praktijkgerichte bedrading mogelijk, terwijl de schokbestendige bevestiging ook bij trillingen een hoge bedrijfszekerheid ondersteunt.

Producthighlights voordelen

• 2 maakcontacten: Ideaal voor besturingstaken met twee gelijktijdig bruikbare NO-contacten.
• Schroefaansluiting: Beproefde aansluitmethode voor een veilige en stabiele bedrading.
• Met bevestigingskraag: Voorgemonteerde eenheid voor een snelle montage.
• Voor 22 mm-systemen: Geschikt voor veel bedienings- en signaleringsapparaten van de Harmony XB4-serie.
• Metalen serie: Hoge robuustheid voor industriële omgevingen.
• Trillingsbestendig: Veilige bevestiging voor gebruik bij schokken.
• Lange levensduur: Ontworpen voor frequente bediening in het dagelijkse schakelbedrijf.
• Hoge normconformiteit: Geschikt voor Internationale toepassingen met brede acceptatie.
• Green Premium: Ondersteunt transparante milieu-informatie en duurzame planning.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Drukknop-contactblok
Artikelnummer fabrikant	ZB4BZ103
EAN	3389110889390
Catalogus	Hulpcontactblok
Serie	Harmony XB4
Uitvoering	Contactblok met behuizing en bevestigingskraag
Contacttype	2 maakcontacten
Contactfunctie	2 NO
Schakelprincipe	Langzaam schakelend element
Aansluittype	Schroefklemmen
Montageboring	22 mm
Compatibiliteit	voor Harmony XB4B bedieningsapparaten, deels ook ZB4-, ZB5- en ZBE-systemen
Materiaal contact	Zilverlegering Ag/Ni
Bevestiging	met metalen bevestigingskraag
Beschermingsgraad	IP20
Nominale stroom Ith	10 A
Nominale isolatiespanning Ui	600 V
Stootspanningsvastheid Uimp	6 kV
Mechanische levensduur	tot 5.000.000 schakelingen
Bedrijfstemperatuur	-25 tot +70 °C
Opslagtemperatuur	-40 tot +70 °C
Normen	EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, CSA

Systeemvoordelen, praktijktoepassing en passende alternatieven

Het Schneider Electric drukknop-contactblok ZB4BZ103 is vooral een sterke keuze wanneer robuuste metalen apparaten, heldere contactlogica en eenvoudig onderhoud vereist zijn. In schakelkasten, machines, transportsystemen of bedieningspanelen komt de module tot zijn recht dankzij hoge betrouwbaarheid, goede trillingsbestendigheid en flexibele integratie in modulair bedieningsposten.

• Hoge praktijkgerichtheid: Geschikt voor stuurstroomkringen, vrijgaven, signaallijnen en startfuncties.
• Modulaire opbouw: Afzonderlijke onderdelen en systeemapparaten van de XB4-serie kunnen naar behoefte worden gecombineerd.
• Robuuste constructie: Het metalen platform is ontworpen voor zware omgevingen en hoge belasting.
• Onderhoudsvriendelijk: Vervanging en uitbreiding zijn in het modulair systeem meestal eenvoudig uit te voeren.
• Internationale geschiktheid: Nuttig bij machinebouw, exportinstallaties en normgerichte projecten.

Binnen het assortiment van de fabrikant is dit model duidelijk ontworpen voor toepassingen met 2 maakcontacten. Vergelijkbare varianten zijn bijvoorbeeld uitvoeringen met 1 maakcontact, 1 verbreekcontact of gemengde contactbezetting zoals 1 maakcontact + 1 verbreekcontact. Deze verschillen zijn belangrijk wanneer terugmeldingen, vergrendelingen of veiligheidsfuncties gepland zijn. Voor zuivere start- of vrijgavesignalen is 2 NO vaak passend. Voor stop- of bewakingstaken worden daarentegen vaak NC- of gemengde contacten gekozen.

Vergeleken met contactblokken uit de Harmony XB5-serie biedt de XB4-lijn een metalen platform, terwijl XB5 vaak op kunststof inzet. Dat kan in ruwe omgevingen een voordeel zijn voor de XB4-serie. Elektrisch zijn veel toepassingen vergelijkbaar, maar bij de keuze van het juiste systeem spelen materiaalconcept, ontwerplijn en toepassingsomgeving een centrale rol.

Vergelijkbare producten van ander gerenommeerde fabrikanten zijn bijvoorbeeld contactblokken uit de series Siemens SIRIUS ACT, Eaton RMQ-Titan en ABB Compact. Deze oplossingen dekken eveneens 22 mm bedieningsapparaten af, maar verschillen per serie in montageconcept, systeemdiepte, aansluittypes en seriecompatibiliteit. Directe uitwisselbaarheid is daarom niet in algemene zin gegeven. Doorslaggevend zijn altijd het passende apparatenplatform, het betreft frontelement en de vereiste contactcombinatie.

Robuust Harmony-platform voor industrie, gebouwen en flexibele besturingsoplossingen

De metalen Harmony XB4/ZB4-serie staat voor een brede keuze aan bedienings- en signaleringsapparaten met 22 mm en deels 30 mm inbouwmaat. Daartoe behoren drukknoppen, signaallampen, keuzeschakelaars en noodstopapparaten. Het grote voordeel van de serie ligt in de modulair opbouw: componenten zijn beschikbaar als afzonderlijk element, bouwgroep of compleet apparaat. Zo kan een bedieningsoplossing doelgericht aan de betreft installatie worden aangepast.

Voor gebruikers betekent dat meer flexibiliteit bij planning, ombouw en onderhoud. Bovendien is de serie ontworpen voor hoge belasting en thuis in veel industriële en gebouwtechnische toepassingen. Afhankelijk van het apparaat bereikt het platform hoge beschermingsklassen tot IP69K. Het hier toegepaste hulpcontactblok zelf is bedoeld voor compatibele apparaten uit de serie en maakt gebruik van een vaste schroefklemverbinding en een schokbestendige bevestiging. Samen met hoge trillingsbestendigheid, goede temperatuurbestendigheid en brede certificering is dat een sterk pluspunt voor veeleisende projecten met Internationale oriëntatie.

Daarmee is de ZB4BZ103 een overtuigende oplossing voor iedereen die een duurzaam, belastbaar en systeemgeschikt hulpcontactblok voor professionele besturingstaken zoekt.
