Impulsschakelaar 1 maakcontact 16A S12-100-230V – Eltako – 21100030 – 4010312100479:

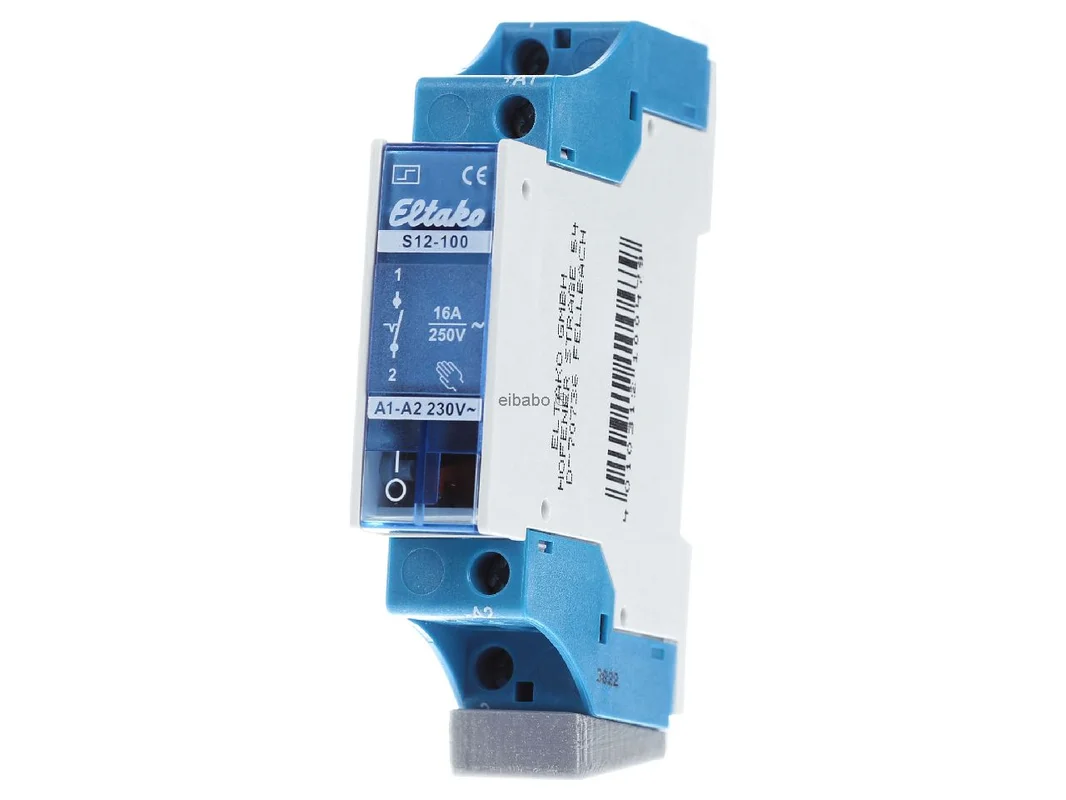

De Eltako elektromechanische impulsrelais 1 maakcontact 16A 230V AC S12-100-230V 21100030 is een beproefde oplossing voor het centraal schakelen van licht en andere verbruikers in de verdeelkast. Het modulaire inbouwapparaat combineert een duidelijke schakelfunctie, handmatige bediening en een goed zichtbare schakelstandindicator in een compacte bouwvorm. Voor installaties op DIN-rail biedt het een robuuste, praktijkgerichte techniek voor veel taken in woningbouw, utiliteitsbouw en renovatie.

Precieze schakeltechniek voor verdeling, lichtsturing en DIN-rail

Het apparaat werkt elektromechanisch met één maakcontact en is ontworpen voor 16A bij 250V AC. De bouwvorm met 1 module vereenvoudigt de integratie in gangbare onderverdelingen. Door handbediening en schakelstandindicator is de toestand direct herkenbaar, wat de bediening en controle in het dagelijks gebruik merkbaar vereenvoudigt. De inschakelduur van 100% ondersteunt het permanente gebruik in vast geïnstalleerde installaties.

Producthighlights voordelen

• Elektromechanische uitvoering: Solide schakeltechniek voor klassieke installatietaken.
• 1 maakcontact met 16A: Geschikt voor veel licht- en stuurcircuits.
• 230V AC stuurspanning: Passend voor veel gebruikelijke toepassingen in gebouwen.
• Voor DIN-rail TH35: Snelle montage in de verdeelkast volgens DIN-EN 60715.
• Compacte breedte: Slechts 1 module voor ruimtebesparende inbouw.
• Handbediening: Directe bediening bij test, service en ingebruikname.
• Schakelstandindicator: Schakeltoestand in één oogopslag herkenbaar.
• 100% inschakelduur: Ontworpen voor permanent bedrijf in de schakelkast.
• Praktijkgerichte contactafstand: 3 mm contactafstand voor duidelijke scheiding van het schakelen.
• Installatievriendelijk: Afstand stuuraansluitingen tot contact > 6 mm.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako elektromechanische impulsrelais 1 maakcontact 16A 230V AC S12-100-230V 21100030
Artikelnummer fabrikant	21100030
EAN	4010312100479
Catalogus	impulsrelais
Producttype	Elektromechanische impulsrelais
Contacttype	1 maakcontact
Nominale schakelstroom	16 A
Nominale spanning	250 V AC
Stuurspanning	230 V AC
Frequentie	50 Hz
Montagetype	Montagerail DIN-EN 60715 TH35
Breedte in modules	1
Breedte	18 mm
Inbouwdiepte	55 mm
Handbediening	ja
Schakelstandindicator	ja
Inschakelduur	100 %
Benodigd stuurvermogen	5-6 W
Contactafstand	3 mm
Afstand stuuraansluitingen/contact	> 6 mm
Max. gloeilampbelasting	2300 W
Max. fluorescentielampbelasting	2300 VA
Max. fluorescentielampbelasting duo	2300 VA
Max. fluorescentielampbelasting parallel gecompenseerd	500 VA

Meer flexibiliteit bij besturing, belastingen en apparaatkeuze in de verdeelkast

In de praktijk is dit model bijzonder geschikt voor klassieke lichtschakelingen met drukknoppen, waarbij een stabiele en gemakkelijk te begrijpen schakelopbouw gevraagd is. De combinatie van mechanische functie, 230V AC stuurspanning en zichtbare schakelstand maakt het apparaat interessant voor nieuwbouw, modernisering en servicegevallen. De compacte breedte bespaart ruimte in het veld, terwijl de handbediening testprocedures vereenvoudigt.

• Voordeel in het dagelijks gebruik: Duidelijke functie voor typische drukknopschakelingen in gang, trappenhuis, kelder of bijruimte.
• Eenvoudig in service: Zichtbare schakelstand helpt bij diagnose en onderhoud.
• Ruimtebesparend: Met 18 mm breedte goed geschikt voor compacte onderverdelingen.
• Voor continu bedrijf: 100% inschakelduur ondersteunt het gebruik in vast opgebouwde installaties.

Binnen het assortiment van de fabrikant zijn er aansluitcompatibele alternatieven voor andere eisen. De ES12DX-UC is een elektronisch variant met universele stuurspanning van 12 tot 230V AC/DC. Deze is bijzonder geschikt wanneer in een installatie verschillende stuurspanningen voorkomen of wanneer rekening moet worden gehouden met LED-belastingen. De ES12-200-UC biedt twee maakcontacten en is daarmee zinvol wanneer twee stroomkringen of contactwegen nodig zijn. De ES12-110-UC werkt met één maakcontact en één verbreekcontact en is daarmee passend wanneer daarnaast een rustcontact voor meldings- of stuurtaken nodig is.

Vergeleken met vergelijkbare apparaten van andere merken ligt de focus van dit model duidelijk op klassieke elektromechanische schakeltechniek. Een Hager EPN510 is eveneens bedoeld als 1 maakcontact met 230V AC en 16A voor de verdeelkast, wordt vaak als afstandsschakelaar ingedeeld en is geschikt voor vergelijkbare lichtsturingen. Een Finder 20.21.8.230.4000 is een ander alternatief voor 35-mm-rail en 1 maakcontact, maar verschilt afhankelijk van de uitvoering in contactmateriaal, schakelgeluid en detailwaarden bij de belasting. Als andere bekende optie geldt een Schneider Electric impulsrelais uit de iTL-serie, dat afhankelijk van de versie andere bedienings- en stuurkenmerken biedt. Voor vervanging moeten altijd de exacte stuurspanning, het contacttype en de klembezetting worden gecontroleerd.

Toepassingsgebieden en aanvullende praktijkinformatie over de schakeloplossing

• Verlichtingssturing: Ideaal voor lichtkringen met drukknopbediening in woning- en utiliteitsbouw.
• Trappenhuis en gang: Goed voor centraal geschakelde lichtpunten met meerdere drukknoppen.
• Kelder en bijruimtes: Zinvol bij robuuste, duidelijke schakeltaken in de verdeelkast.
• Modernisering: Passend bij vervanging van bestaande, vergelijkbaar opgebouwde impulsrelais.
• Onderverdelingen: Door de breedte van 1 module goed geschikt voor compacte velden.

Aanvullend belangrijk voor de keuze is de compatibiliteit met elektronisch alternatieven uit dezelfde serie. Aansluitcompatibele modellen zoals ES12DX-UC, ES12-200-UC en ES12-110-UC breiden het toepassingsgebied uit wanneer universele stuurspanning, extra contacten of een ander schakelgedrag vereist zijn. De UC-stuurspanning van deze varianten dekt 12-230V AC bij 50-60 Hz en 12-230V DC. Daarmee kan een installatie bij gewijzigde eisen vaak gericht verder worden ontwikkeld zonder het basisconcept van de installatie te verlaten.

De Eltako impulsrelais is een sterke keuze voor iedereen die een compacte, betrouwbare en servicevriendelijke oplossing zoekt voor klassieke drukknopschakelingen in de verdeelkast.
