Description

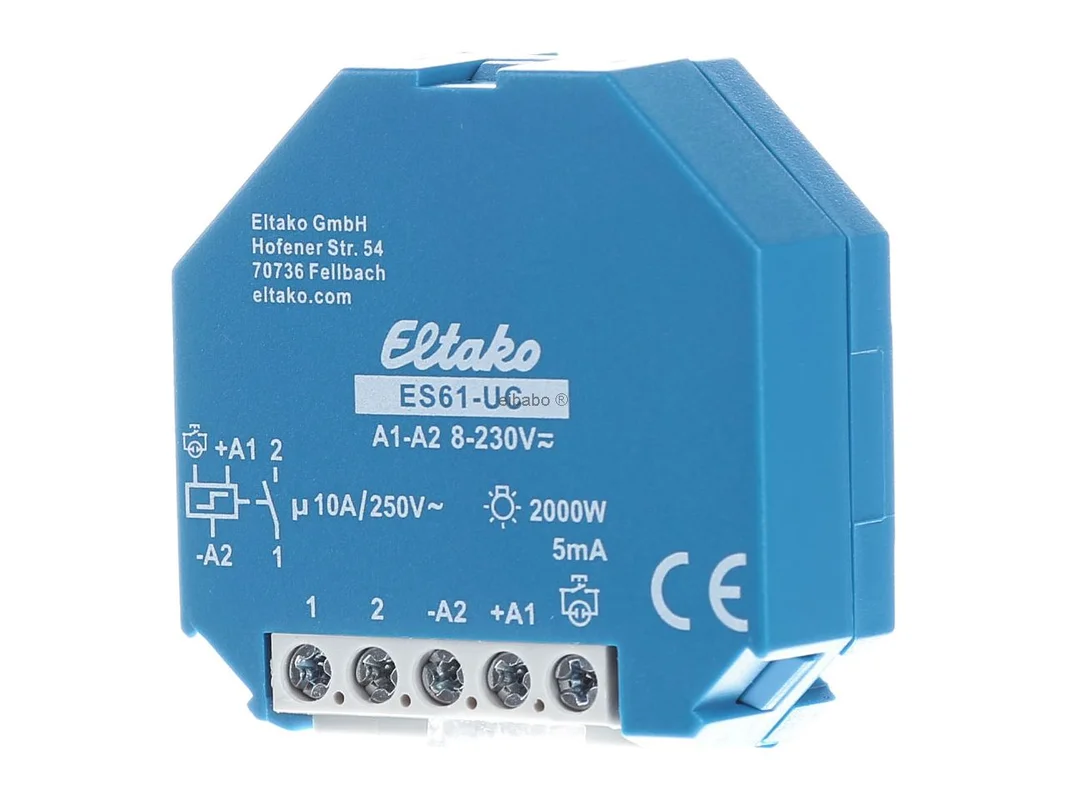

Impulsschakelaar, 1 NO, 8-230VUC, 16A ES61-UC – Eltako – 61100501 – 4010312107966:

De Eltako impulsrelais 1 maakcontact universele stuurspanning 16A UC ES61-UC 61100501 is een compacte oplossing voor het veilig schakelen van verlichting en andere belastingen in de elektrische installatie. Het apparaat combineert een potentiaalvrije schakelfunctie met moderne hybride techniek en biedt een zeer stille, efficiënte en praktijkgerichte werking voor inbouwmontage.

Efficiënt impulsrelais voor flexibele besturing in de installatie

Het impulsrelais is ontworpen voor veelzijdige schakeltaken in woningbouw, utiliteitsbouw en modernisering. De universele stuurspanning maakt een breed toepassingsbereik mogelijk, terwijl het bistabiele relais zonder permanente spoelvermogen werkt. Dat verlaagt de energiebehoefte, voorkomt opwarming tijdens bedrijf en ondersteunt een duurzame inzet in de schakelkast of in inbouwsituaties dicht bij de wand.

Producthighlights voordelen

• Potentiaalvrij maakcontact: Geschikt voor flexibele schakeltaken met 1 maakcontact.
• Universele stuurspanning: Aanstuurbaar met 12 tot 230 V UC voor grote ontwerpvrijheid.
• Geen stand-by-verlies: In rusttoestand ontstaat geen permanent stroomverbruik.
• Bistabiel relais: Geen spoelverliesvermogen in ingeschakelde toestand.
• Zeer stil schakelen: Aangenaam in gevoelige woon- en werkruimtes.
• hybridee techniek: Combineert elektronisch aansturing met het vermogen van een speciaal relais.
• Compacte bouwvorm: Ideaal voor inbouwmontage bij weinig ruimte.
• Voor LED en gloeilampen: Geschikt voor moderne LED-belastingen en klassieke lampbelastingen.
• Korte stuurimpuls: De elektronica wordt slechts kort geactiveerd en werkt bijzonder efficiënt.
• Opslag van de schakeltoestand: De laatste toestand wordt opgeslagen in het niet-vluchtige geheugen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Eltako
Artikelnaam	Eltako impulsrelais 1 maakcontact universele stuurspanning 16A UC ES61-UC 61100501
Artikelnummer fabrikant	61100501
EAN	4010312107966
Catalogus	impulsrelais
Producttype	Elektronisch impulsrelais
Contacttype	1 maakcontact, potentiaalvrij
Nominale schakelstroom	10 A bij 250 V AC
Stuurspanning	12 tot 230 V UC
Alternatieve aansturing	230 V AC met tot 5 mA glimlampstroom
LED-lampen 230 V	tot 200 W
Gloeilampbelasting	tot 2000 W
Montagetype	Inbouwmontage
Afmetingen	45 x 45 x 18 mm
Technologie	hybridee techniek met bistabiel relais
Schakelgeluid	zeer gering
Bijzonderheid	geen stand-by-verlies

Voordelen, praktijktoepassing en verschillen ten opzichte van vergelijkbare impulsrelais

In de praktijk overtuigt dit model vooral daar waar een compacte, stille en zuinige schakeloplossing gevraagd is. De universele stuurspanning vergemakkelijkt de planning bij nieuwbouw, verbouwing en renovatie. Door het bistabiele relais blijft de schakeltoestand behouden zonder permanente vermogensopname. Dat is een duidelijk voordeel ten opzichte van conventioneel opgebouwde apparaten met permanente spoelbelasting.

• Ideaal voor verlichting: Bijzonder geschikt voor trappenhuis, gang, bijkeuken of technische ruimte.
• Voordeel bij LED-belastingen: Ontworpen voor 230 V LED-lampen tot 200 W en daarmee passend voor veel moderne lichtconcepten.
• Geringe opwarming: Door de bistabiele techniek ontstaat in ingeschakelde toestand geen spoelwarmte.
• Stille werking: Aanbevolen in woonruimtes of bij installaties dicht bij gevoelige zones.
• Planningsvriendelijk: Inzetbaar met universele stuurspanning of met 230 V aansturing inclusief glimlampstroom.

Binnen het assortiment van de fabrikant is dit apparaat vooral interessant wanneer een zeer compacte inbouwoplossing met potentiaalvrij contact wordt gezocht. Grotere DIN-railapparaten van de fabrikant zijn eerder geschikt voor de DIN-rail in de verdeler en bieden afhankelijk van de uitvoering andere bouwvormen of een andere montagefocus. Modellen met pure netbesturing zijn zinvol wanneer geen brede spanningsflexibiliteit nodig is. Dit apparaat scoort daarentegen met universele aansturing en ruimtebesparende inbouwmontage.

Vergeleken met vergelijkbare impulsrelais van andere merken zoals Finder, Hager of Schneider Electric ligt een wezenlijk verschil vaak in de bijzonder compacte bouwvorm en in het concept zonder stand-by-verlies. Veel alternatieve apparaten zijn primair ontworpen voor verdelermontage op DIN-rail of werken met een andere stuurlogica. Bij de keuze moet daarom worden gelet op montagetype, stuurbereik, toegestane belastingen en de geschiktheid voor LED-verlichting.

Toepassing, werking en belangrijke aanwijzingen voor de planning

De moderne hybride techniek verenigt de voordelen van een slijtvaste elektronisch aansturing met het hoge schakelvermogen van een speciaal relais. Het relaiscontact kan bij ingebruikname open of gesloten zijn en synchroniseert zichzelf bij de eerste bediening. Dat vergemakkelijkt de integratie in bestaande stroomkringen.

Voor de aansturing zijn twee mogelijkheden beschikbaar: ofwel met universele stuurspanning op de ingangen +A1 en -A2 of met 230 V via de daarvoor voorziene stuuringang met glimlampstroom. Belangrijk is dat niet twee verschillende potentialen tegelijk op de stuuringangen mogen worden gebruikt.

Een verder praktijkvoordeel is de elektronica zonder eigen permanente voeding. In beide contactstanden ontstaat daarom geen voortdurend stroomverbruik. Alleen tijdens de zeer korte stuurimpuls van circa 0,2 seconden wordt de microcontroller actief. Hij leest de laatste schakeltoestand uit het geheugen, schakelt het bistabiele relais in de tegenovergestelde richting en slaat de nieuwe toestand weer op.

Wordt het impulsrelais in een bewaakte stroomkring met een veldvrijschakelaar FR12-230V gebruikt, dan is geen extra basisbelasting nodig. Daarbij moet de bewakingsspanning van de veldvrijschakelaar op de maximale waarde worden ingesteld. Dat maakt de oplossing ook interessant voor speciale installatieconcepten waarin een verliesarme en schone schakeltechniek gevraagd is.

Het impulsrelais is daarmee een doordachte keuze voor professionele gebruikers en veeleisende installaties die een stille, efficiënte en compacte schakeloplossing met flexibele aansturing nodig hebben.
