Description

Installatie vloerklem 0.2-4qmm 5.2mm groot – Installatie-aansluitblok 5,2mm 21A UTI 2,5-PE/L/N – Phoenix – 3076030 – 4046356644006:

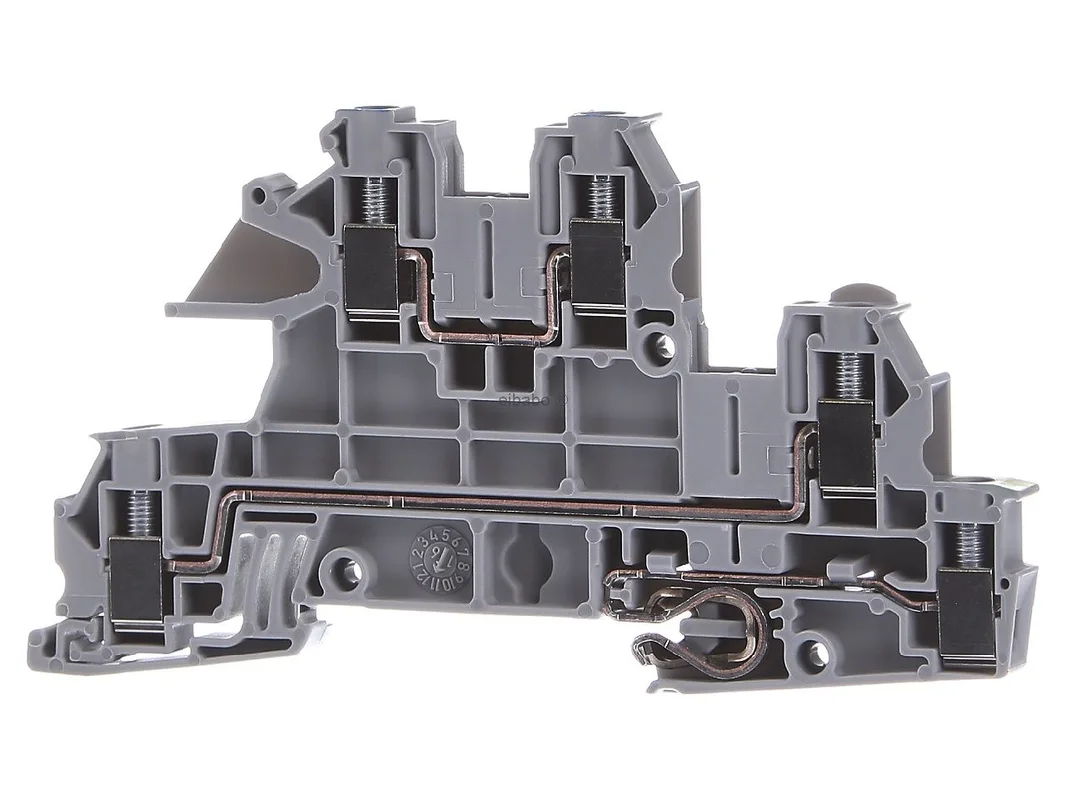

De Phoenix installatie-etageklem UTI 2,5-PE/L/N 3076030 is ontworpen voor een overzichtelijke, veilige en ruimtebesparende bedrading in verdeelkasten. Als driedelige installatie-aardleidingklem combineert zij PE-, L- en N-geleiding in een compacte constructie en ondersteunt zo een nette structuur op de DIN-rail. De schroefaansluiting zorgt voor een stevige geleideropname in het bereik van 0,2 tot 4 mm² en is geschikt voor veel taken in de gebouw- en schakelkasttechniek.

Phoenix installatie-etageklem voor gestructureerde PE-, L- en N-bedrading

De grijze etageklem is ontworpen voor efficiënte installaties met een hoge mate van overzicht. Door de opbouw over drie niveaus kunnen meerdere potentialen in één component worden gebundeld, zonder de bedrading onnodig te compliceren. Dat is bijzonder voordelig wanneer in installatieverdelers weinig ruimte beschikbaar is en tegelijk een duidelijke toewijzing van de geleiders vereist is.

Producthighlights voordelen

• Driedelige opbouw: Brengt PE, L en N samen in één compacte klem.
• Schroefaansluiting: Beproefde aansluittechniek voor een stevige bevestiging en goede contactkwaliteit.
• Voor DIN-rail: Geschikt voor NS 35/7,5 en NS 35/15.
• Flexibele doorsnede: Verwerkt geleiders van 0,2 tot 4 mm².
• Nominale spanning 400 V: Geschikt voor veel toepassingen in de installatietechniek.
• Nominale stroom 24 A: Ontworpen voor een solide stroomgeleiding in de verdeler.
• Goed overzicht: De etagevorm ondersteunt een nette kabelgeleiding.
• Aardleidingvoet: Voor de veilige PE-aansluiting op de draagrail.
• Compacte breedte: Met 5,2 mm ideaal voor ruimtekritische opbouwen.
• Praktijkgericht ontwerp: Goed geschikt voor verdelers, schakelkasten en installatievelden.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix installatie-etageklem PE L N schroefaansluiting grijs 0,2-4qmm 5,2mm UTI 2,5-PE/L/N 3076030
Artikelnummer fabrikant	3076030
EAN	4046356644006
Catalogus	Installatie-etageklem
Producttype	Installatie-aardleidingklem
Constructie	Etageklem, 3 etages
Aantal aansluitingen	5
Aantal rijen	3
Potentialen	2
Aansluittechniek	Schroefaansluiting
Nominale spanning	400 V
Nominale stroom	24 A
Nominale doorsnede	2,5 mm²
Geleiderdoorsnede	0,2 mm² tot 4 mm²
Montagetype	NS 35/7,5, NS 35/15
Breedte	5,2 mm
Kleur	grijs
Overspanningscategorie	III
Vervuilingsgraad	3
Nominale stootspanning	4 kV
Maximaal vermogensverlies	1,02 W
Stroombelastbaarheid N-verzamelrail	140 A
Aardleidingvoet	ja

Voordelen in de schakelkast en verschillen ten opzichte van vergelijkbare klemmen

De Phoenix installatie-etageklem toont haar sterke punten vooral daar waar PE-, nul- en fasegeleiders overzichtelijk op een kleine ruimte moeten worden geleid. Ten opzichte van eenvoudige doorvoerklemmen bespaart de etageconstructie ruimte op de draagrail en vermindert zij de behoefte aan meerdere afzonderlijke klemmen. Dat ondersteunt niet alleen een compacte planning, maar ook een snellere visuele controle bij servicegevallen.

• Meer orde: Drie niveaus vergemakkelijken de scheiding en toewijzing van de geleiders.
• Ruimtewinst: Minder breedte dan meerdere afzonderlijke klemmen met dezelfde functie.
• Duidelijke toepassing: Bijzonder zinvol in gebouwverdelers en onderverdelingen.
• Onderhoudsvriendelijk: Kabeltrajecten blijven beter navolgbaar.

In vergelijking met klassieke doorvoerklemmen van Phoenix Contact biedt deze uitvoering een duidelijk voordeel bij installaties met gecombineerde PE-, L- en N-verdeling. Ten opzichte van puur enkelvoudige aardleidingklemmen ligt de focus niet alleen op aarding, maar op een geïntegreerde installatieoplossing met meerdere niveaus. Modellen met Push-in-aansluiting van dezelfde fabrikant kunnen bij hoge aantallen in seriebouw voordelen bieden qua montagetijd, terwijl de schroeftechniek hier vooral overtuigt door haar bekende bediening en brede acceptatie.

Ook binnen het assortiment van andere gerenommeerde fabrikanten zijn vergelijkbare meerlaagse klemmen beschikbaar, bijvoorbeeld van Weidmüller, WAGO of ABB. Afhankelijk van de serie verschillen deze meestal in aansluittechniek, bedieningswijze, accessoiresysteem en deels in de geschiktheid voor bepaalde geleidersoorten. Voor bestaande Phoenix-systemen is dit model bijzonder interessant wanneer een uniforme railbezetting, duidelijke markering en systeemtrouw centraal staan. De directe compatibiliteit van accessoires moet bij fabrikantoverstijgende oplossingen altijd in detail worden gecontroleerd.

Toepassingsgebieden en technische meerwaarde voor de installatie

De klem is geschikt voor toepassingen waarbij een compacte en veilige potentiaalverdeling vereist is. Door de combinatie van schroefaansluiting, aardleidingvoet en driedelige opbouw laat zij zich zeer goed integreren in moderne installatieconcepten.

• Gebouwtechniek: Voor onderverdelingen en installatieverdelers.
• Schakelkastbouw: Voor gestructureerde bedrading op de DIN-rail.
• Energieverdeling: Voor netjes gescheiden geleidergeleiding met goed overzicht.
• Modernisering: Goed geschikt voor retrofitting in krappe inbouwruimtes.
• Servicevriendelijke installaties: Voordelig bij installaties met duidelijke geleidertoewijzing.

Deze installatie-aardleidingklem combineert een compacte constructie, belastbare aansluittechniek en een overzichtelijke niveaustructuur tot een praktijkgerichte oplossing voor professionele elektrische installaties.

Compact opgebouwd, nauwkeurig gespecificeerd en ontworpen voor DIN-rails

De driedelige klem is ontworpen voor gebruik bij 400 V nominale spanning en 24 A nominale stroom. Zij neemt geleiders op in het bereik van 0,2 tot 4 mm² en ondersteunt daarmee veel typische bedradingsopgaven in de installatiepraktijk. De montage gebeurt op NS 35/7,5 of NS 35/15, waardoor zij flexibel in gangbare draagrailsystemen kan worden geïntegreerd. De grijze kleur ondersteunt een zakelijke, systematische markering in de verdeler. Door de combinatie van vijf aansluitingen, drie rijen en geïntegreerde aardleidingreferentie ontstaat een hoge gebruikswaarde voor compacte, duidelijk gestructureerde bedradingsoplossingen.
