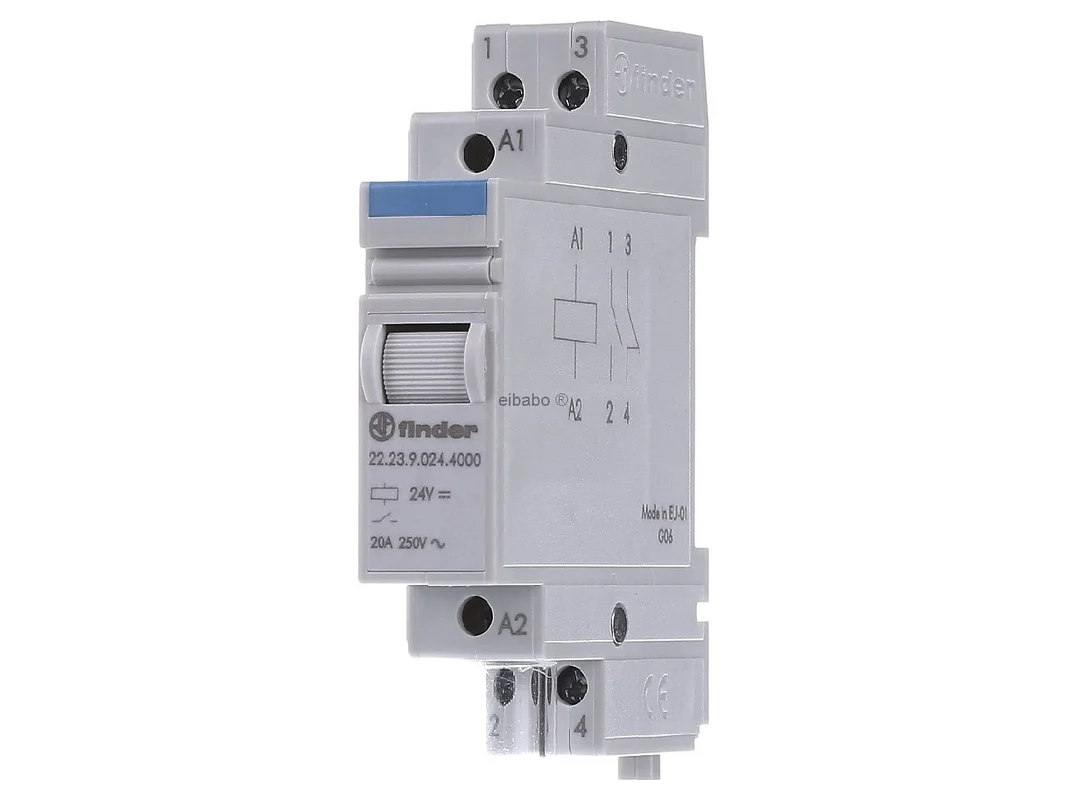

De Finder installatierelais 1 wisselcontact 20A stuurspanning DC-schakelrelais 22.23.9.024.4000 222390244000 is ontworpen voor het veilig schakelen van belastingen in de gebouw- en installatietechniek. Het combineert een compacte bouwvorm voor de 35 mm-rail met een hoog schakelvermogen, 24 V DC stuurspanning en een robuust AgSnO2-contactmateriaal. Daardoor is het relais ideaal voor besturingen, lichtkringen en veel typische schakeltaken in de verdeler.

Precies installatierelais voor DIN-rail en zware belastingen

Met 1 maakcontact en 1 verbreekcontact biedt het relais een veelzijdige contactoplossing voor duidelijk gedefinieerde schakeltoestanden. De smalle breedte van 17,5 mm bespaart ruimte in de schakelkast, terwijl de geïntegreerde testknop de controle tijdens service vereenvoudigt. Door de uitvoering voor tot 20 A bij 250 V AC is het model interessant voor talrijke toepassingen in woningbouw, utiliteitsbouw en industrie.

Producthighlights voordelen

• Voor 35 mm-rail: Snelle en nette montage in de verdeler of schakelkast.
• 1 maakcontact plus 1 verbreekcontact: Flexibele integratie in stuur- en meldschakelingen.
• 20 A schakelstroom: Geschikt voor veeleisende belastingen in het installatiebereik.
• 24 V DC spoel: Passend voor veel moderne besturings- en automatiseringssystemen.
• Contactmateriaal AgSnO2: Hoge bestendigheid bij frequente schakelhandelingen.
• Testknop geïntegreerd: Vergemakkelijkt testen, inbedrijfstelling en foutopsporing.
• Smalle breedte: Slechts 17,5 mm voor een ruimtebesparende installatie.
• Beschermingsgraad IP20: Voor inbouw in beschermde elektrische omgevingen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Finder
Artikelnaam	Finder installatierelais 1 wisselcontact 20A stuurspanning DC-schakelrelais 22.23.9.024.4000 222390244000
Artikelnummer fabrikant	22.23.9.024.4000
EAN	8012823119977
Catalogus	Installatierelais
Producttype	Installatierelais
Montagetype	35 mm-rail
Contacttype	1 maakcontact, 1 verbreekcontact
Nominale stroom	20 A
Nominale spanning	250 V AC
Stuurspanning	24 V DC
Spoelvermogen	1,25 W
Spoelweerstand	460 Ohm
Contactmateriaal	AgSnO2
Breedte	17,5 mm
Testknop	ja
Beschermingsgraad	IP20
Max. schakelvermogen AC1 bij 230 V AC	5000 VA
Max. schakelvermogen AC15 bij 230 V AC	1000 VA
Gloei- en halogeenlampen	1000 W
TL-lampen met EVG	400 W
TL-lampen met KVG	360 W
Energiespaarlampen	200 W
LED 230 V AC	200 W
LV-halogeen of LED met EVG	200 W
LV-halogeen of LED met KVG	400 W

Toepassing, schakelgedrag en zinvolle alternatieven

Dit installatierelais is een goede keuze wanneer een compacte oplossing wordt gezocht voor het schakelen van verlichting, hulplasten of stuursignalen met 24 V DC. De combinatie van 1 maakcontact en 1 verbreekcontact is vooral geschikt waar zowel het inschakelen als het veilig scheiden of melden van een toestand vereist is. In de praktijk scoort het relais goed bij lichtbesturingen, onderverdelingen, automatiseringstaken en in schakelkasten met weinig ruimte.

• Voordeel in gebruik: De 24 V DC spoel past goed bij PLC’s, voedingen en moderne besturingstechniek.
• Meer flexibiliteit: Door verbreek- en maakcontact kunnen schakel- en meldfuncties tegelijk worden gerealiseerd.
• Onderhoudsvriendelijk: De testknop bespaart tijd bij testcycli en onderhoud.
• Ruimtebesparend: De smalle bouwvorm is ideaal voor dicht bezette verdelers.

Binnen de Finder Serie 22 zijn er vergelijkbare varianten met een andere spoelspanning, bijvoorbeeld uitvoeringen voor 12 V DC of 48 V DC. Deze modellen zijn vergelijkbaar opgebouwd, maar verschillen in de aansturing. Voor installaties met een afwijkende hulpspanning hoeft daarom vaak alleen de passende spoelversie te worden gekozen, terwijl contactconfiguratie en basisfunctie vergelijkbaar blijven. AC-varianten van dezelfde serie zijn eerder geschikt voor klassieke installaties met wisselspanningsbesturing en zijn bedoeld voor andere besturingsconcepten.

In vergelijking met vergelijkbare relais van andere fabrikanten zijn er typische verschillen in contactmateriaal, bouwvorm of belastingsprofiel. Vaak genoemde alternatieven komen van Eltako, Schneider Electric of ABB. Eltako biedt vaak apparaten die bijzonder sterk op gebouwtechniek zijn gericht, Schneider Electric zet vaak in op brede systeemintegratie in de schakelkast en ABB is in veel industriële omgevingen gevestigd. Voor de keuze zijn vooral stuurspanning, contactconfiguratie, schakelvermogen bij LED-belastingen en de beschikbare breedte op de DIN-rail doorslaggevend.

Uitgebreide vermogensgegevens voor licht, besturing en verdeling

Bij de dimensionering overtuigt het relais niet alleen door zijn nominale stroom, maar ook door duidelijk gedefinieerde belastingswaarden voor verschillende soorten lichtbronnen. Zo kan de geschiktheid voor klassieke gloeilampen, halogeen, TL-lampen, energiespaarlampen en LED-toepassingen beter worden beoordeeld. Vooral in moderne installaties met gemengde lichtbelastingen is dat een echt voordeel, omdat het type belasting vaak belangrijker is dan de zuivere stroomwaarde.

Het AC1-schakelvermogen van 5000 VA bij 230 V AC toont de hoge geschiktheid voor ohmse belastingen. Voor AC15 met 1000 VA is het relais ook interessant voor stuurstroomkringen. Bij elektronisch voorschakelapparaten en LED-belastingen zorgen de gedefinieerde grenswaarden voor meer planningszekerheid. Dat maakt dit model tot een doordachte oplossing voor elektrovakmensen die een compact, belastbaar en praktijkgericht installatierelais voor de DIN-rail zoeken.
