Description

IR-aanwezigheidsmelder OMHOOG – Bewegingssensor voor bussysteem 360° PD IR 4360-8 #085766 – Steinel – 4007841085766:

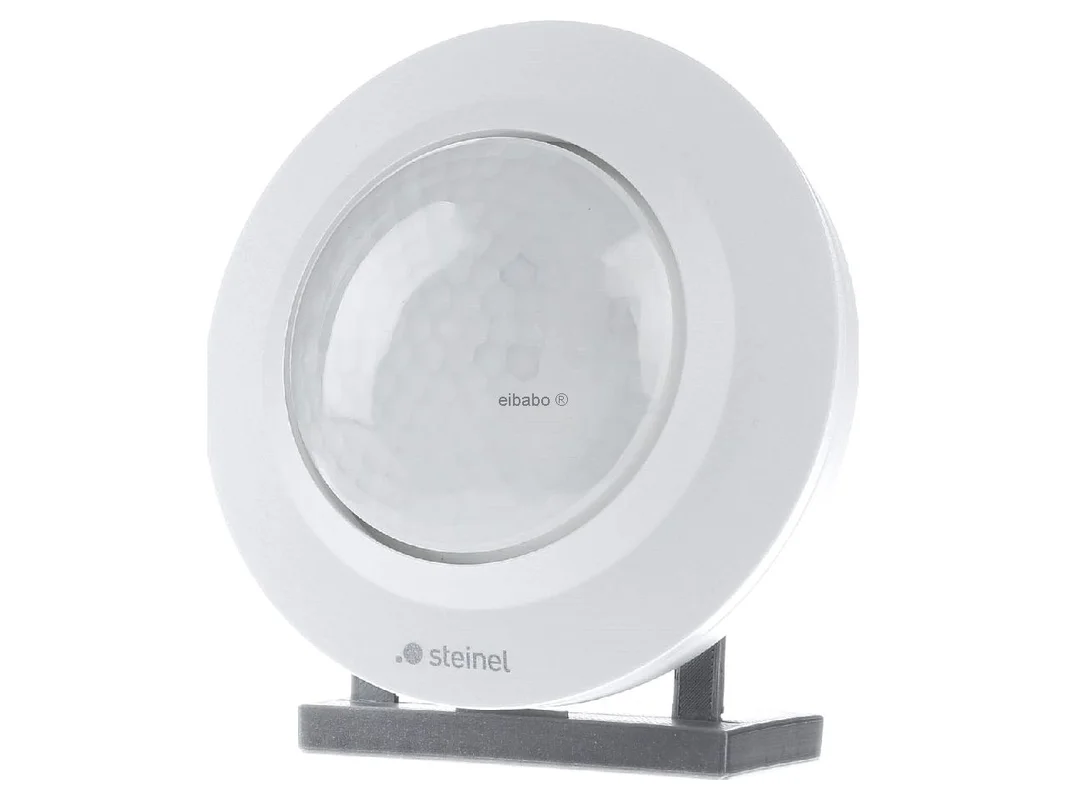

De Steinel aanwezigheidsmelder inbouw passief-infrarood DALI-2 IPD 360° lichtmeting PD IR 4360-8 #085766 is een professionele sensoroplossing voor de betrouwbare bewegings- en aanwezigheidsdetectie in kantoren, vergaderruimtes en doorgangsgebieden. De 360° passief-infraroodsensor detecteert aanwezigheid nauwkeurig en levert daarnaast de helderheidswaarde voor een vraaggestuurde lichtregeling. Dankzij de DALI-2 IPD-koppeling worden aanwezigheidsgegevens en lichtwaarden direct naar de DALI-bus verzonden.

Nauwkeurige ruimtedetectie en slimme lichtgegevens voor moderne projectomgevingen

De sensorgebaseerde melder is ontworpen voor typische standaardvereisten in utiliteitsbouw en combineert betrouwbare detectie met eenvoudige integratie in DALI-gebaseerde lichtconcepten. De uitvoering voor inbouw is ideaal voor een nette plafondinstallatie. Een magnetische houder vergemakkelijkt de montage, terwijl de led-feedback een veilige ingebruikname ondersteunt. Kleurmatig passende afdekkappen maken het totaalbeeld in de ruimte harmonieus af.

Producthighlights voordelen

• 360° detectie: Zeer goede rondomdetectie voor kantoren, vergaderruimtes en verkeerszones.
• DALI-2 IPD: Verzendt aanwezigheid en helderheidswaarde direct naar de DALI-bus.
• Passief-infraroodtechniek: Beproefde sensortechniek voor een nauwkeurige en economische aanwezigheidsdetectie.
• Lichtmeting inbegrepen: Goede basis voor energie-efficiënte lichtregeling in de ruimte.
• Montagevriendelijk: Magnetische houder vereenvoudigt installatie en uitlijning.
• Veilige ingebruikname: Led-feedback ondersteunt bij test, functie en controle.
• Flexibele montagebasis: De productfamilie is beschikbaar voor inbouw, opbouw en plafondinbouw.
• sensNORM concept: Geschikt voor veel sensorgebaseerde standaardtaken in projectomgevingen.

Typische toepassingsgebieden in de utiliteitsbouw

• Kantoren: Aanwezigheid detecteren en licht vraaggestuurd regelen.
• Vergaderruimtes: Comfortabele lichtregeling op basis van gebruik en daglicht.
• Gangen en zones: Betrouwbare detectie in doorgangsgebieden.
• Nevenruimtes: Zinvol voor inpandige zones met wisselend gebruik.
• Projectmodernisering: Geschikt voor professionele retrofit in bestaande gebouwen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Steinel aanwezigheidsmelder inbouw passief-infrarood DALI-2 IPD 360° lichtmeting PD IR 4360-8 #085766
EAN	4007841085766
Fabrikant	Steinel
Catalogus	Bewegingsmelders
Serie	Professional Line, sensNORM
Model	PD IR 4360-8
Artikelnummer	085766
sensortechniek	Passief-infrarood
Detectiehoek	360°
Interface	DALI-2 IPD
Functie	Bewegingsdetectie, aanwezigheidsdetectie en lichtmeting
Overdracht	Aanwezigheid en helderheidswaarde naar de DALI-bus
Reikwijdte beweging	Ø 8 m respectievelijk Ø 24 m
Detectiebereik aanwezigheid	Ø 6 m respectievelijk Ø 7,5 m
Montagetype	Inbouw
Alternatieve inbouwtypen	Opbouw en plafondinbouw binnen de productfamilie
Inbouwhoogte	max. 4 m
Bediening en instelling	via DALI-bus
Stroomopname	12 mA bij 16 V ingangsspanning via DALI
Certificering	DALI-2 gecertificeerd volgens IEC 62386
Afmetingen	Ø 109 x 69 mm
Kleur	Wit
Montagehulp	magnetische houder
Ingebruikname	Led-feedback
Accessoire-opmerking	kleurmatig passende, insteekbare afdekkappen inbegrepen

Efficiënte DALI-2 sensortechniek voor kantoor, vergaderruimte en verkeerszone

De Steinel aanwezigheidsmelder inbouw passief-infrarood DALI-2 IPD 360° lichtmeting PD IR 4360-8 #085766 laat zijn sterke punten zien waar licht alleen bij werkelijk gebruik actief moet zijn en tegelijk een betrouwbare helderheidswaarde nodig is. In individuele kantoren zorgt de sensor voor een aanwezige, onopdringerige ruimtebewaking. In vergaderruimtes ondersteunt hij vraaggestuurde lichtscènes. In gangen en open zones helpt hij energie te besparen en het comfort te verhogen.

De combinatie van 360° detectie, DALI-2 IPD-communicatie en geïntegreerde lichtmeting maakt het apparaat tot een sterke oplossing voor normgerichte projecttoepassingen. Bijzonder praktisch is de directe overdracht van aanwezigheid en helderheid naar de DALI-bus. Zo kunnen armaturen, controllers en automatiseringslogica goed op elkaar worden afgestemd.

• Nauwkeurige detectie van beweging en aanwezigheid in typische binnenruimtes.
• Directe beschikbaarstelling van lichtwaarden voor constante en vraaggestuurde verlichting.
• Ideaal voor werkplekken, vergaderzones en doorgangsoppervlakken.
• Inbouwuitvoering voor een discreet, architectonisch strak plafondbeeld.
• Snellere montage dankzij magnetische houder.
• Meer zekerheid bij test en start dankzij zichtbare led-feedback.
• Geschikt voor moderne DALI-2 installaties met focus op energie-efficiëntie en comfort.

Binnen de Steinel PD IR 4360-familie zijn er varianten met COM1, KNX en DALI-2 IPD evenals uitvoeringen voor inbouw, opbouw en plafondinbouw. Ten opzichte van een COM1-variant is deze uitvoering duidelijk gericht op projecten met DALI-2 infrastructuur. In plaats van een eenvoudige schakeluitgang worden de sensorgegevens aan de bus doorgegeven. Dat biedt meer speelruimte voor centrale logica en flexibele lichtregeling.

Vergeleken met KNX-versies van dezelfde serie is de DALI-2 IPD-variant bijzonder geschikt wanneer de lichttechniek direct in de DALI-omgeving wordt gepland. KNX-modellen zijn vaak in het voordeel wanneer naast licht ook ruimtefuncties zoals zonwering, klimaat of scènes via een gemeenschappelijk bussysteem moeten lopen. Voor pure of sterk gefocuste lichttoepassingen is DALI-2 IPD meestal de slanke en efficiënte keuze.

De inbouwversie is vooral geschikt voor elegante plafondbeelden in kantoren en vergaderruimtes. Opbouwvarianten van dezelfde serie zijn daarentegen zinvol wanneer er geen inbouwdoos aanwezig is of leidingtrajecten zichtbaar worden aangelegd. Plafondinbouwvarianten zijn aan te raden wanneer de sensor bijzonder discreet in het plafond moet worden geïntegreerd.

Ook binnen de reikwijdteklasse zijn er in de praktijk verschillen: voor kleine tot middelgrote ruimtes is deze 8-m-klasse zeer geschikt. In grotere open oppervlakken of bredere zones kan afhankelijk van de ruimtestructuur een versie met een andere detectie-uitvoering voordelig zijn. Doorslaggevend zijn zitpositie, looproutes, montagehoogte en de gewenste reactie op fijne aanwezigheid of duidelijke beweging.

Vergelijkbare DALI- of aanwezigheidssensoren zijn onder andere te vinden bij B.E.G., Esylux en Theben. B.E.G. biedt in projectomgevingen vaak zeer praktijkgerichte aanwezigheidsmelders voor lichtregeling en gangoplossingen. Esylux is sterk in energie-efficiënte binnenruimteconcepten met focus op lichtregeling en sensortechniek. Theben biedt eveneens professionele plafondmelders voor gebouwautomatisering en lichttoepassingen.

Belangrijke verschillen liggen meestal in de parametrering, in de samenwerking met het betreffende besturingsapparaat, in de detectiekarakteristiek en bij detailfuncties van de lichtregeling. Bij DALI-projecten moet altijd worden gecontroleerd hoe goed sensor, Application Controller en armaturen in het geplande systeem samenwerken. Dit Steinel model scoort vooral met sensNORM-afstemming, nette DALI-2 IPD-integratie en montagevriendelijke bouwvorm.

Bij dit product gebeurt de instelling via de DALI-bus. In projecten waarin DALI en KNX samen worden gebruikt, wordt de logica vaak via een DALI-KNX-gateway of een bovenliggende controller in het totaalsysteem geïntegreerd. In ETS is het aan te raden groepsadressen duidelijk naar functie in te delen, bijvoorbeeld in aanwezigheid, beweging, helderheid, automatische vrijgave en handmatige overname.

Een praktijkgericht voorbeeld: in een vergaderruimte kan het aanwezigheidssignaal een lichtscène vrijgeven, terwijl de helderheidswaarde dient voor constante lichtregeling. In ETS wordt hiervoor een centraal groepsadres voor ruimte bezet aangemaakt, dat vanaf de DALI-zijde via de gateway naar KNX wordt gespiegeld. Parallel kan een tweede adres de luxwaarde gebruiken voor visualisatie of logica, bijvoorbeeld om bij sterk daglicht het lichtvermogen te verlagen.

Een ander voorbeeld is de gang: hier is vaak een eenvoudige schakellogica met korte nalooptijd en blokkeerobject voor schoonmaakbedrijf voldoende. In de praktijk is het zinvol onderhoud, permanent-aan en automatisch netjes te scheiden. Zo blijven bediening, service en energiebesparing duidelijk gestructureerd. Belangrijk is bovendien om sensorzones en de werkelijke ruimtegeometrie bij de projectering in acht te nemen, zodat detectie en lichtreactie exact bij het gebruiksprofiel passen.

Met deze aanwezigheidsmelder van Steinel kiest u voor een doordachte oplossing voor moderne binnenruimtes. Het model combineert betrouwbare 360° detectie, geïntegreerde lichtmeting en professionele DALI-2 IPD-communicatie in een compacte inbouwuitvoering. Het resultaat is meer comfort, betere energie-efficiëntie en een nette integratie in eigentijdse lichtsystemen.

Of het nu op kantoor, in de vergaderruimte of in de doorgangszone is: deze sensor ondersteunt intelligente verlichting die alleen actief is wanneer die echt nodig is. Daarmee is hij een sterke keuze voor veeleisende projecttoepassingen met focus op functie, efficiëntie en betrouwbaarheid.
