Isolatiebewaking met veerclip – Isolatie- / aardfoutrelais IR425-D4-1 – Bender – B71036403:

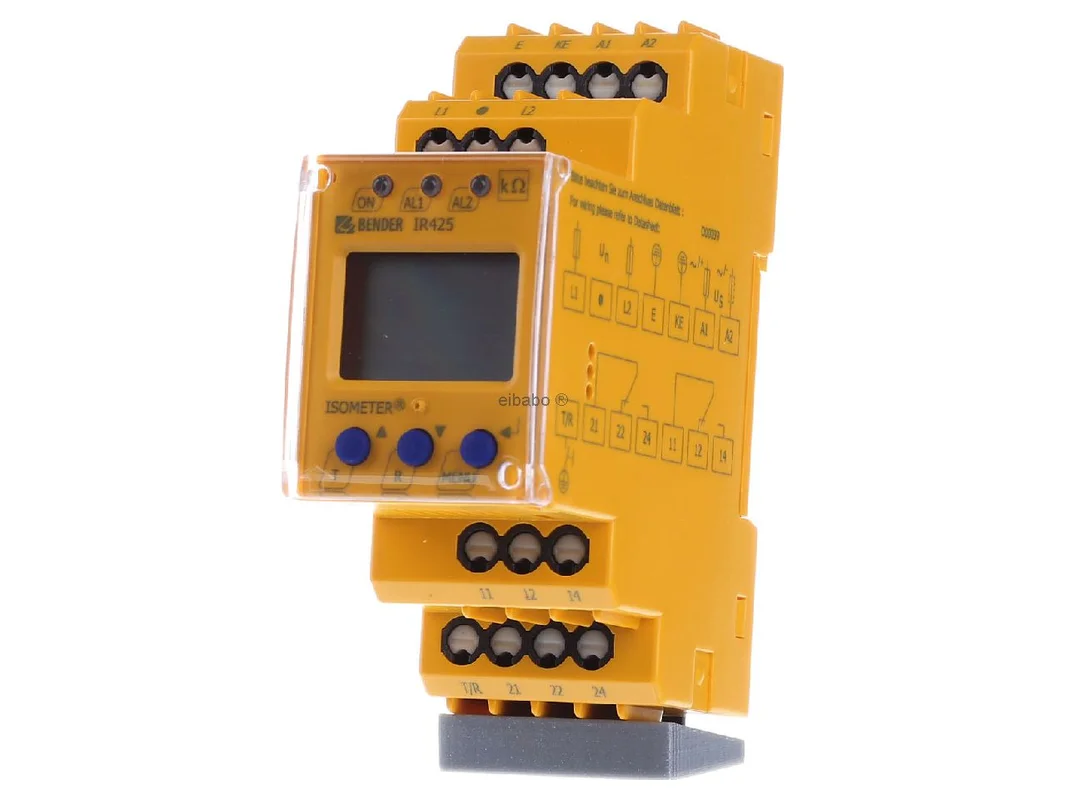

Het Bender isolatiebewakingsapparaat met veerklem IR425-D4-1 B71036403 is ontworpen voor de betrouwbare bewaking van de isolatieweerstand in ongeaarde AC/DC-stuurcircuits. Het is geschikt voor IT-systemen tot 300 V en combineert nauwkeurige bewaking met een breed voedingsbereik, duidelijke weergave en praktische alarmfunctie. Daarmee is het een sterke oplossing voor machinebouw, energie-installaties, liften en industriële automatisering.

Bender isolatiebewakingsapparaat voor AC/DC-stuurcircuits tot 300 V

Het apparaat uit de IR425-serie bewaakt de isolatieweerstand in ongeaarde stuur- en hulpstroomcircuits. Ook DC-aandelen in gemengde AC/DC-systemen beïnvloeden het werkgedrag niet. Dankzij de externe voeding is bovendien bewaking van spanningsloze systemen mogelijk. De veerklemmen ondersteunen een snelle en veilige bedrading in de schakelkast.

Producthighlights voordelen

• Betrouwbare isolatiebewaking: Voor ongeaarde AC/DC-stuurcircuits in IT-systemen.
• Breed toepassingsgebied: Geschikt voor nominale spanningen van DC/AC 0 tot 300 V.
• Groot voedingsbereik: Werking met DC 9,6 tot 94 V en AC 16 tot 72 V bij 15 tot 460 Hz.
• Flexibele alarmwaarden: Instelbare aanspreekwaarde van 1 tot 200 kΩ.
• Externe voeding: Maakt ook de bewaking van spanningsloze installatiedelen mogelijk.
• Ongevoelig voor DC-aandelen: Stabiel gedrag in AC/DC-toepassingen.
• Duidelijke diagnose: Meetwaardeweergave via LC-distoneelstuk voor snelle toestandscontrole.
• Praktische montage: Uitvoering met veerklem voor een snelle installatie.
• Geoptimaliseerd voor kleinere systemen: Geschikt voor systeemlekcapaciteiten onder 20 µF.
• Veelzijdig inzetbaar: Ideaal voor industrie, machinebouw, liften, energiecentrales en automatisering.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Bender
Artikelnaam	Bender isolatiebewakingsapparaat met veerklem IR425-D4-1 B71036403
Artikelnummer fabrikant	B71036403
EAN	niet opgegeven
Catalogus	Isolatiebewakingsapparaat
Producttype	Isolatiebewakingsapparaat
Type	IR425-D4-1
Aansluittype	Veerklem
Nominale systeemspanning	DC/AC 0 tot 300 V, 15 tot 460 Hz
Voedingsspanning DC	9,6 tot 94 V
Voedingsspanning AC	16 tot 72 V, 15 tot 460 Hz
Aanspreekwaarde alarm	1 tot 200 kΩ
Interne weerstand Ri	60 kΩ
Systeemlekcapaciteit	< 20 µF
Toepassingsgebied	Ongeaarde AC/DC-stuur- en hulpstroomcircuits
Systeemtype	IT-systeem
Weergave	Multifunctioneel LC-distoneelstuk
Montage	DIN-rail

Praktische voordelen, systeemtoepassing en productvergelijking voor isolatiebewaking

In de dagelijkse toepassing overtuigt het apparaat door een combinatie van vroege foutdetectie, flexibele voedingsspanning en eenvoudige integratie in stuurcircuits. Het is vooral interessant voor installaties waarin hoge beschikbaarheid en snelle diagnose van isolatiefouten vereist zijn.

• Vroege waarschuwing: Het vrij instelbare alarmbereik vergemakkelijkt toestandsgericht onderhoud.
• Veilige installatiebeschikbaarheid: Isolatiefouten worden gedetecteerd voordat ongeplande stilstanden toenemen.
• Geschikt voor stuur- en hulpcircuits: Passend voor machines, transporttechniek, liften en energieverdeling.
• Vereenvoudigde installatie: Veerklemmen besparen tijd bij bedrading en service.
• diagnose direct op het apparaat: Het LC-distoneelstuk ondersteunt snelle beoordeling ter plaatse.

Vergeleken met de Bender IR425-D4-2 ligt het wezenlijke verschil in de voedingsspanning. De variant IR425-D4-1 is ontworpen voor lage AC- en DC-voedingen en is daarmee vaak de betere keuze voor compacte stuurstroomcircuits. De IR425-D4-2 is daarentegen bedoeld voor duidelijk hogere voedingsspanningen en past eerder bij toepassingen met een ander hulpspanningsniveau.

Ten opzichte van apparaten zoals de Bender iso685 is deze uitvoering sterker gericht op kleinere ongeaarde AC/DC-stuurcircuits tot 300 V. Een iso685 is meestal bedoeld voor complexere of grotere IT-installaties en biedt afhankelijk van de uitvoering uitgebreide functies voor veeleisende netten. Vergeleken met de Bender iso175 ligt de focus van dit model minder op hoogspanningstoepassingen, maar duidelijk op klassieke industriële stuur- en hulpstroomcircuits.

Als vergelijkbare producten van andere fabrikanten komen afhankelijk van het project bijvoorbeeld isolatiebewakingsapparaten van Schneider Electric, ABB of Phoenix Contact in aanmerking. Verschillen zitten vaak in het spanningsbereik, in de parametrering, in het type weergave en in de focus op AC-, DC- of gemengde IT-systemen. Voor toepassingen met een voor Bender typische uitvoering, alarmfilosofie en afgestemde systeemtechniek is dit model echter bijzonder passend.

Voeding, alarmbereik en meetwaarden voor de installatiebedrijfsvoering

De A-ISOMETER is ontworpen voor een voeding met DC 9,6 tot 94 V en AC 16 tot 72 V bij 15 tot 460 Hz. De alarmwaarde kan in een breed bereik van 1 tot 200 kΩ worden aangepast. Met een interne weerstand van 60 kΩ is het apparaat geschikt voor nauwkeurige en stabiele bewaking in typische industriële IT-stuurcircuits. Deze gegevens zijn vooral relevant wanneer bestaande besturingen moeten worden uitgebreid, gemoderniseerd of in nieuwe veiligheidsconcepten geïntegreerd.

Toepassingsgebieden

• Machinebouw: Bewaking van AC/DC-stuurcircuits in productie-installaties.
• Automatisering: Geschikt voor schakelkasten en geautomatiseerde procesomgevingen.
• Lifttechniek: Voor hulp- en stuurstroomcircuits met hoge beschikbaarheidseisen.
• Energiecentrales en energie-installaties: Voor controle van ongeaarde stroomcircuits.
• Industriële infrastructuur: Voor kleinere IT-systemen met duidelijke foutdiagnose.

Deze oplossing is ideaal voor iedereen die een professioneel isolatiebewakingsapparaat zoekt voor ongeaarde AC/DC-stuurcircuits met breed voedingsbereik, duidelijke weergave en snelle montage met veerklemmen.
