Description

Jaloezieactor FIX2-module, KNX – KNX zonwering-rolluikactor 8-ch JM 8 T KNX – Theben – 4940255 – 4003468490785:

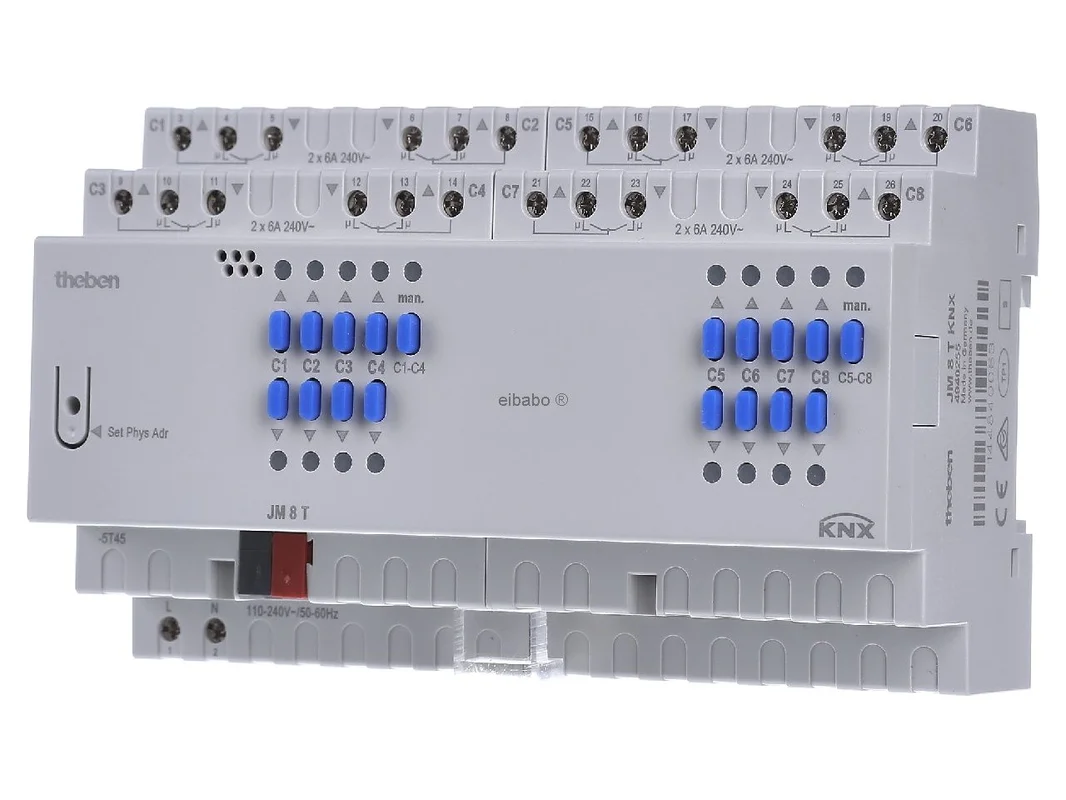

De Theben jaloezieactor KNX 8-voudig REG met handbediening 6A IP20 JM 8 T KNX 4940255 is een krachtige oplossing voor de slimme besturing van moderne zonwering in het KNX-systeem. Het modulaire DIN-railapparaat stuurt tot acht aandrijvingen nauwkeurig en betrouwbaar aan en is geschikt voor jaloezieën, rolluiken, markiezen en andere zon- en inkijkbeschermingsaandrijvingen. Dankzij de vrije parametrering per kanaal, de handmatige bediening direct op het apparaat en de duidelijke led-indicatie kan de installatie in het dagelijks gebruik comfortabel worden bediend en tijdens service snel worden gecontroleerd.

Nauwkeurige KNX-zonwering voor woningbouw en utiliteitsbouw

Met acht relaisuitgangen, potentiaalvrije contacten voor omhoog en omlaag per kanaal en een compacte bouwvorm voor de DIN-rail is deze jaloezieactor ideaal voor centrale verdelers. De geïntegreerde slipcorrectie ondersteunt een nauwkeurige beweging van de aandrijvingen. Zo kunnen zonwering, privacybescherming en ruimtecomfort doelgericht worden afgestemd op de eisen van het gebouw. De bediening blijft daarbij zowel via KNX als direct op het apparaat praktisch en veilig.

Producthighlights voordelen

• 8-voudige aandrijfbesturing: Ideaal voor meerdere zonweringszones in woning, kantoor of utiliteitsgebouw.
• Vrije parametrering: Elke aandrijving kan individueel op de toepassing worden afgestemd.
• Handbediening op het apparaat: Omhoog en omlaag kunnen direct op de actor worden geactiveerd, ook voor service en test.
• Led-statusindicatie: De schakeltoestanden per kanaal zijn snel afleesbaar en vergemakkelijken de diagnose.
• Slipcorrectie: Ondersteunt een zuivere en reproduceerbare beweging bij zonweringsaandrijvingen.
• Potentiaalvrije contacten: Flexibele integratie van typische aandrijvingen voor jaloezieën en rolluiken.
• Compacte REG-bouwvorm: De breedte van 8 TE bespaart ruimte in de verdeling.
• KNX-integratie: Geschikt voor centrale rijcommando’s, scènes en automatisering in het gebouw.
• Voor veel aandrijftypen: Te gebruiken voor jaloezieën, rolluiken, markiezen, dakluiken en ventilatiekleppen.
• Snelle parametrering: De kopieerfunctie vereenvoudigt projecten met vergelijkbare kanalen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben jaloezieactor KNX 8-voudig REG met handbediening 6A IP20 JM 8 T KNX 4940255
EAN	4003468490785
Fabrikant	Theben
Catalogus	Jaloezieactor
Bussysteem	KNX TP
Apparaattype	REG jaloezieactor
Aantal kanalen	8
Uitgangen	Relaisuitgangen voor 8 aandrijvingen, 8 maakcontacten
Toepassingsgebied	Jaloezieën, rolluiken, markiezen, zon- en inkijkbescherming, dakluiken, ventilatiekleppen
Handbediening	Ja, op het apparaat
Bedieningselementen	Handschakelaar omhoog en omlaag, led-indicatie per kanaal
Functie	Slipcorrectie, vrij parametreerbare aandrijving, kopieerfunctie
Schakelstroom	6 A
Bedrijfsspanning KNX	Busspanning, ≤ 4 mA
Bedrijfsspanning	110 tot 240 V AC, 50 tot 60 Hz
Stand-by vermogen	ca. 0,5 W
Montagetype	DIN-rail
Breedte	8 TE
Aansluittype	Schroefklemmen, KNX-busklem
Beschermingsgraad	IP20

Meer comfort en controle voor KNX-zonwering

De 8-voudige actor van Theben is ontworpen voor projecten waarin meerdere aandrijvingen economisch en netjes via een centrale verdeling moeten worden bestuurd. Het apparaat toont zich bijzonder sterk bij uniforme gevels, etageoplossingen of bij objecten met meerdere ruimtes waarin jaloezieën, rolluiken of markiezen nauwkeurig moeten reageren. De combinatie van handbediening, led-statusindicatie en vrij instelbare kanalen vergemakkelijkt de ingebruikname, het onderhoud en de dagelijkse werking.

In de praktijk biedt het apparaat duidelijke voordelen: rijcommando’s kunnen netjes worden uitgevoerd, identieke kanalen kunnen via de kopieerfunctie sneller worden aangemaakt en de slipcorrectie helpt bij een nauwkeurige beweging van de zonwering. Dat is vooral zinvol waar een harmonieus gevelbeeld, verblindingsbescherming of geregelde inkijkbescherming gewenst zijn.

• Acht kanalen voor een centrale en overzichtelijke zonweringsbesturing.
• Directe handbediening voor test, service en snelle functiecontrole.
• Led-indicatie per kanaal voor een duidelijk toestandoverzicht in de schakelkast.
• Vrij parametreerbare aandrijvingen voor verschillende motoren en toepassingen.
• Slipcorrectie voor meer precisie bij bewegingen.
• Kopieerfunctie voor een snelle parametrering van vergelijkbare kanalen.
• Geschikt voor klassieke zonwering evenals voor dakluiken en ventilatiekleppen.

Binnen het Theben-assortiment is het model JM 8 T KNX vooral dan de juiste keuze wanneer veel aandrijvingen in een centrale verdeling moeten worden gebundeld. Ten opzichte van een 4-voudig apparaat zoals de JM 4 T KNX biedt het een hogere kanaaldichtheid op een vergelijkbaar efficiënte REG-basis. Dat bespaart bekabelingswegen en vermindert de inspanning bij projecten met meerdere vensterelementen of volledige gevelzijden.

Wanneer er minder aandrijvingen aanwezig zijn of slechts afzonderlijke ruimtes worden uitgerust, kunnen varianten met een lager aantal kanalen zinvol zijn. Het 8-voudige model laat zijn sterke punten zien zodra een compacte, economische en uniforme oplossing voor meerdere zonweringen gewenst is.

Het apparaat is bedoeld voor 230 V-aandrijvingen in de KNX-omgeving en is bijzonder geschikt voor centrale verdelers in nieuwbouw of bij hoogwaardige modernisering. Vergelijkbare apparaten uit dezelfde serie met een andere spanning, bijvoorbeeld 24 V-varianten, zijn eerder gericht op speciale aandrijvingen of technische concepten met afwijkende voedingsspanning. In de praktijk is daarom vooral een passende afstemming op motortype en voeding belangrijk.

Wie een groot aantal gelijksoortige aandrijvingen wil besturen, profiteert bij dit model van de uniforme parametrering. Bij kleinere projecten kan een apparaat met minder kanalen economischer zijn, functioneel blijft het basisprincipe echter vergelijkbaar.

• MDT jaloezieactoren: Vaak met een zeer uitgebreide ETS-applicatie en veel comfortfuncties. In de praktijk vaak sterk bij scènes en automatisering. Theben scoort hier met robuuste bediening op het apparaat en compacte FIX2-bouwvorm.
• ABB jaloezieactoren: In de utiliteitssector wijdverbreid en goed geschikt voor grotere KNX-installaties. Verschillen zitten vaak in de parametreringsstructuur en in de opbouw van de applicatie in ETS.
• Gira jaloezieactoren: Hoogwaardig in KNX-projecten te integreren, vaak met sterke inbedding in de systeemwerelden van de fabrikant. Bij de keuze moeten aantal kanalen, bedieningsconcept en gewenste logische functies worden gecontroleerd.

Basis-KNX-functies zijn in de regel goed integreerbaar, omdat typische gegevenspunttypen voor rijcommando’s, posities en terugmeldingen worden gebruikt. Verschillen blijken meestal uit detailfuncties, parametreringslogica en servicecomfort.

Voor een nette ingebruikname moeten de acht kanalen eerst duidelijk worden benoemd, bijvoorbeeld naar ruimte en raamzijde. Daarna wordt een passende toewijzing als jaloezie, rolluik of speciale aandrijving aanbevolen. Bij vergelijkbare ramen bespaart de kopieerfunctie tijd, omdat parameters niet voor elk kanaal opnieuw hoeven te worden ingesteld.

In de praktijk is het zinvol om per kanaal aparte groepsadressen toe te wijzen voor omhoog, omlaag, stop en terugmelding. Voor scènes kunnen centrale adressen worden gebruikt, bijvoorbeeld voor zonwering aan de zuidzijde of avondbedrijf op de volledige bovenverdieping. Zo blijft het project in ETS overzichtelijk en later eenvoudig te onderhouden.

Een typisch voorbeeld: In een kantoor gaan ’s morgens meerdere zonweringen naar een gedefinieerde startpositie. Bij felle zon wordt via de visualisatie of een weerlogica een zonweringsscène geactiveerd. ’s Avonds gaan de rolluiken centraal naar de gewenste eindpositie. Dankzij de handmatige bediening op het apparaat kan elk kanaal bij servicewerkzaamheden direct worden gecontroleerd, zonder de volledige logica te wijzigen.

Wie een betrouwbare, overzichtelijke en praktijkgerichte oplossing voor meerdere zonweringsaandrijvingen zoekt, maakt met deze jaloezieactor een zeer goede keuze. Het apparaat combineert hoge kanaaldichtheid, flexibele parametrering en comfortabele handbediening in een compacte REG-bouwvorm. Zo ontstaat een professionele KNX-zonwering die in het dagelijks gebruik overtuigt en ook bij planning, ingebruikname en service efficiënt blijft.
