Description

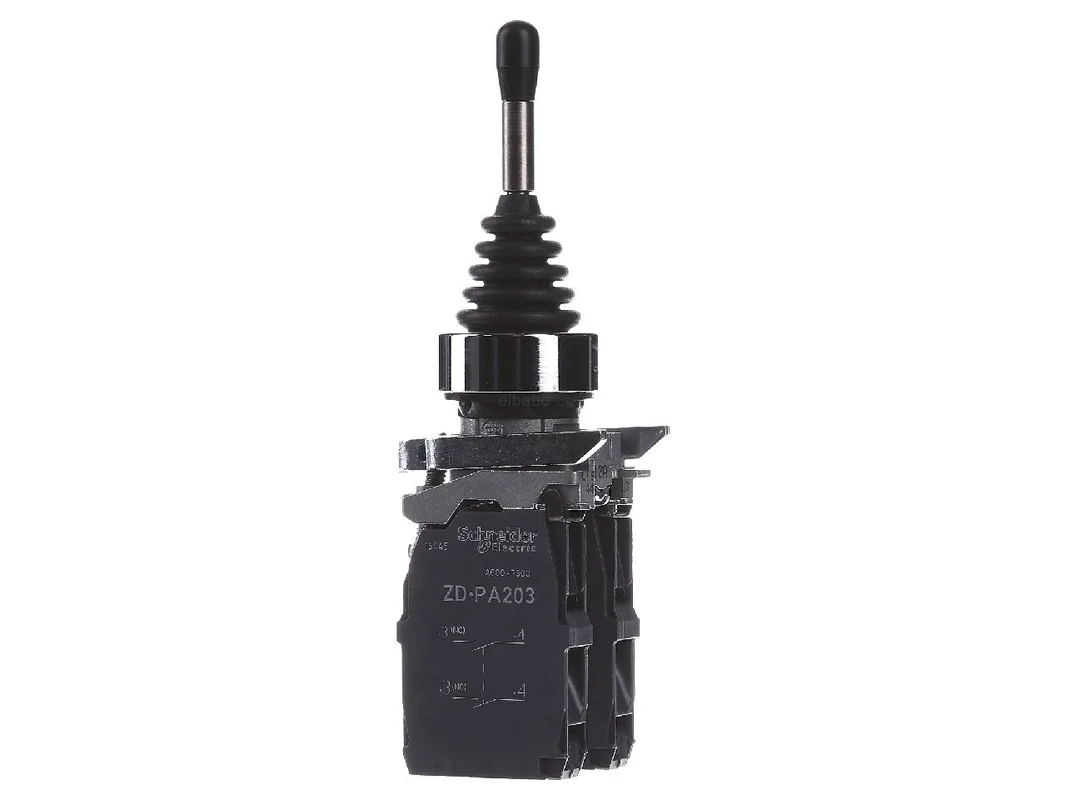

Joystick 4 richtingen met terugtrekking – Bedieningsschakelaar, Joystick 4 richtingen XD4PA24 – Schneider Electric – 3389110887433:

De Schneider Electric joystick-besturingsschakelaar XD4PA24 is een robuuste besturingsschakelaar voor nauwkeurige richtingscommando’s in de industrie, machinebouw en gebouwtechniek. Het model uit de Harmony XB4-serie combineert een stabiele metalen frontplaat met 4 richtingen, veerterugstellende functie en 1 maakcontact per richting. Daardoor is de joystick ideaal voor duidelijke, veilige en directe bedieningsprocessen op bedieningspanelen en schakelkasten.

Joystick-besturingsschakelaar voor nauwkeurige 4-richtingsbesturing in industriële toepassingen

Met zijn 1-traps bediening en de veilige terugkeer naar de nulstand ondersteunt de joystick een gecontroleerde machinebesturing. De zwarte uitvoering oogt functioneel en hoogwaardig, terwijl de modulaire opbouw van de Harmony XB4-serie een flexibele integratie in veel bedieningsconcepten mogelijk maakt. De montage in een boring van 22 mm vergemakkelijkt de integratie in bestaande frontplaten en bedieningspanelen.

Producthighlights voordelen

• 4 richtingen: Geschikt voor duidelijke besturingscommando’s in meerdere assen of bewegingsrichtingen.
• Veerterugstelling: Na bediening keert de hendel automatisch terug naar de nulstand.
• 4 maakcontacten: Per richting is 1 maakcontact beschikbaar voor de signaaloverdracht.
• 5 standen: Vier schakelwegen plus middenstand zorgen voor een eenduidige bedieningslogica.
• Metalen frontplaat: Hoge robuustheid voor veeleisende omgevingen in industrie en gebouwen.
• 22 mm inbouw: Passend voor gangbare frontuitsparingen in schakelkast en paneel.
• Modulaire opbouw: Goed geschikt voor onderhoud, aanpassing en systeemgerichte planning.
• Internationale geschiktheid: Ontworpen voor toepassingen met veel normen en certificeringen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Schneider Electric
Artikelnaam	Schneider Electric joystick-besturingsschakelaar 4 richtingen veerterugstellend 4 maakcontacten 5 standen metalen frontplaat XD4PA24
Artikelnummer fabrikant	XD4PA24
EAN	3389110887433
Catalogus	Besturingsschakelaar-joystick
Productserie	Harmony XB4
Producttype	Joystick-besturingsschakelaar
Uitvoering	Compleet apparaat met metalen frontplaat
Inbouwmaat	22 mm
Kleur	Zwart
Aantal richtingen	4
Bediening	1-traps
Standen	5
Terugstelling	veerterugstellend, met terugkeer naar de nulstand
Contacten	4 maakcontacten, 1 per richting
Aansluittype	Veerklemmen aan de achterkant
Frontmateriaal	Metaal, verchroomd
Beschermingsgraad	IP66
Slagvastheid	IK03
Elektrische belastbaarheid	100 mA bij 250 V AC max.
Mechanische levensduur	tot 1.000.000 cycli
Elektrische levensduur	tot 1.000.000 cycli
Bedrijfstemperatuur	-25 °C tot +70 °C
Normen	EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C 4520
Milieukeurmerk	Green Premium

Bedieningscomfort, robuustheid en systeemvoordelen van de Harmony XB4-serie

In de praktijk scoort de Schneider Electric joystick-besturingsschakelaar 4 richtingen veerterugstellend 4 maakcontacten 5 standen metalen frontplaat XD4PA24 met duidelijke haptiek, hoge weerstand en eenvoudige integratie in moderne besturingsconcepten. De terugstelling naar het midden is ideaal wanneer bewegingen alleen tijdens actieve bediening vrijgegeven mogen zijn. Dat verhoogt de controle bij hef-, rij-, positioneer- of toevoerfuncties.

• Veilig bedieningsgevoel: De middenstand wordt na loslaten automatisch weer bereikt.
• Goed voor ruwe omgevingen: Metalen frontplaat en hoge beschermingsgraad zijn geschikt voor veeleisende inzetlocaties.
• Snelle bedrading: Veerklemmen vereenvoudigen de aansluiting in de schakelkast.
• Veelzijdig gebruik: Passend voor machines, transporttechniek, hefinstallaties en bedieningspanelen.
• Modulaire serie: Binnen de Harmony XB4-familie zijn ook drukknoppen, keuzeschakelaars en signaallampen beschikbaar.

Vergeleken met andere bedieningselementen van Schneider Electric biedt een joystick een directere richtingskeuze dan een klassieke drukknop. Ten opzichte van keuzeschakelaars is hij ontworpen voor momentfunctie en daardoor beter geschikt voor bewegingen die alleen tijdens de bediening actief moeten zijn. Binnen de Harmony-reeksen is de XB4-serie vooral interessant voor toepassingen waarbij een metalen frontplaat en hoge mechanische robuustheid gevraagd zijn. Kunststofvarianten van hetzelfde merk kunnen in minder zwaar belaste omgevingen een zinvol alternatief zijn, terwijl de metalen uitvoering in het industriële dagelijkse gebruik meestal de meer resistente keuze is.

Vergelijkbare producten van andere gerenommeerde fabrikanten zijn bijvoorbeeld te vinden bij Siemens, Eaton en RAFI. Siemens biedt in veel bedieningsprogramma’s eveneens 22 mm besturingsapparaten voor de machinebouw, vaak met sterke systeemnabijheid tot SIRIUS-componenten. Eaton zet bij vergelijkbare besturings- en signaleringsapparaten in op robuuste RMQ-Titan-concepten met brede industriële inzet. RAFI staat vooral bekend om ergonomische bedieningselementen en toepassingsspecifieke oplossingen. Bij de keuze zijn vooral inbouwmaat, contacttype, terugstelgedrag en de integratie in het betreffende fabrikantenprogramma doorslaggevend.

Toepassingsgebieden en extra meerwaarde voor planning en gebruik

• Machinebouw: Voor richtingsbesturing op productie- en bewerkingsinstallaties.
• Schakelkastbouw: Voor integratie in frontplaten en bedieningspanelen met 22 mm boring.
• Transporttechniek: Voor handmatige rij- of toevoercommando’s met duidelijke nulstand.
• Gebouwtechniek: Geschikt voor geselecteerde besturingstaken in technische installaties.
• Internationale inzet: Voordelig bij projecten met normconforme uitvoering en brede goedkeuring.

De metalen Harmony XB4-serie staat voor kwaliteit, flexibiliteit en hoge belastbaarheid. Naast complete apparaten zijn in de serie ook afzonderlijke elementen voor behoeftegerichte configuraties beschikbaar. Daardoor kan het bedieningsconcept gericht op de toepassing worden afgestemd. Daarnaast biedt het Green Premium-keurmerk een pluspunt voor projecten waarin materiaaltransparantie, milieuaspecten en circulaire economie meer aandacht moeten krijgen.

Daarmee is deze joystick een sterke keuze voor iedereen die op zoek is naar een duurzame, nauwkeurige en professioneel integreerbare 4-richtingsbesturing met robuuste metalen frontplaat.
