Description

Klem op meerdere niveaus – Doorvoeraansluitklem 5,2mm 20A PT2,5-PE/3L – Phoenix – 3210542 – 4046356867108:

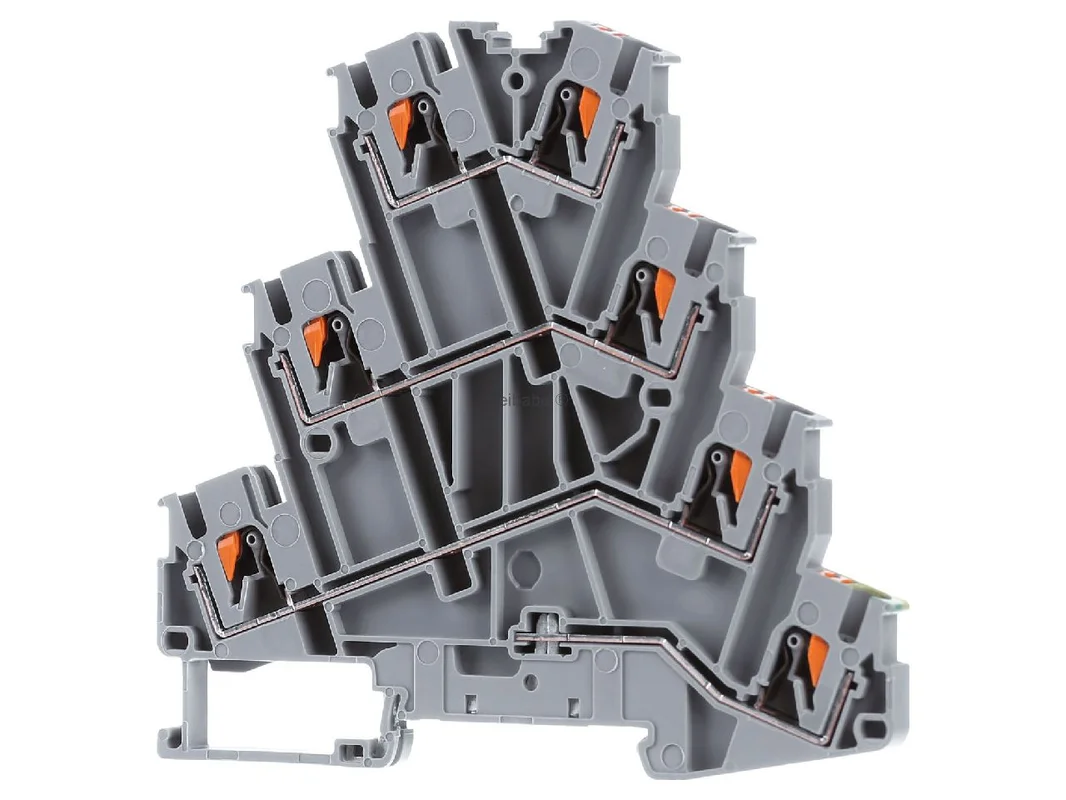

De Phoenix motoraansluitklem Push-in 4-laags met PE-functie 20A 800V grijs PT2,5-PE/3L 3210542 is ontworpen voor een overzichtelijke, ruimtebesparende en veilige bedrading in de schakelkast. Als installatie-etageklem combineert zij vier niveaus, zeven aansluitingen en een geïntegreerde PE-functie in een smalle bouwvorm. Dat vergemakkelijkt de gestructureerde motorbedrading en zorgt voor een nette potentiaalvoering op de montagerail.

Phoenix motoraansluitklem voor compacte motorbedrading

De Push-in-techniek maakt een snelle geleideropname mogelijk zonder uitgebreide voorbereiding bij veel standaardtoepassingen. Dat bespaart tijd bij de montage en ondersteunt een gelijkmatige opbouw in de besturings- en installatietechniek. Door de nominale doorsnede van 2,5 mm² is de klem geschikt voor talrijke bedradingsopgaven rond motoraansluitingen, verdelingen en meerlaagse installaties.

Producthighlights voordelen

• Vier niveaus in één component: Hoge aansluitdichtheid bij geringe ruimtebehoefte op de montagerail.
• Geïntegreerde PE-functie: Beschermingsgeleider en verdere potentialen kunnen overzichtelijk worden geleid.
• Push-in-aansluiting: Snelle, comfortabele en montagevriendelijke bedrading.
• Zeven aansluitingen: Goed geschikt voor gestructureerde motor- en installatieaansluitingen.
• 20 A nominale stroom: Geschikt voor veel toepassingen in een industriële omgeving.
• 800 V nominale spanning: Ontworpen voor veeleisende installaties.
• Flexibele geleideropname: Voor doorsneden van 0,14 mm² tot 4 mm².
• DIN-rail-montage: Geschikt voor NS 35/7,5 en NS 35/15.
• Grijze uitvoering: Neutraal, duidelijk herkenbaar en goed in bestaande concepten te integreren.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Fabrikant	Phoenix Contact
Artikelnaam	Phoenix motoraansluitklem Push-in 4-laags met PE-functie 20A 800V grijs PT2,5-PE/3L 3210542
Artikelnummer fabrikant	3210542
EAN	4046356867108
Catalogus	Installatie-etageklem
Producttype	motoraansluitklem
Bouwvorm	4-laags
Aantal aansluitingen	7
Aantal niveaus	4
Aansluittype	Push-in-aansluiting
PE-functie	ja
Nominale spanning	800 V
Nominale stroom	20 A
Nominale doorsnede	2,5 mm²
Aansluitdoorsnede	0,14 mm² tot 4 mm²
Montagetype	NS 35/7,5, NS 35/15
Kleur	grijs
Breedte	ca. 5,2 mm
Hoogte	ca. 91,1 mm

Efficiënte bedrading, duidelijke niveauscheiding en passende alternatieven

De Phoenix motoraansluitklem is vooral sterk wanneer in een beperkte ruimte meerdere potentialen netjes, veilig en goed navolgbaar moeten worden geleid. De vier etages helpen daarbij om motorkabels, stuuraders en beschermingsgeleider logisch te ordenen. Dat vereenvoudigt montage, controle en later onderhoud.

• Meer orde in de schakelkast: De niveaustructuur zorgt voor een goed leesbare bedrading.
• Snelle aansluiting: Push-in verlaagt de tijdsbehoefte bij seriemontage en service.
• PE direct geïntegreerd: Ideaal voor toepassingen waarbij beschermingsgeleider en werkgeleider compact worden samengebracht.
• Geschikt voor motoruitgangen: Zinvol bij typische driefasetoepassingen met extra beschermingsgeleider.

In vergelijking met eenvoudigere rijgklemmen van Phoenix Contact biedt deze uitvoering een duidelijk hogere aansluitdichtheid en een specifiekere geschiktheid voor motoraansluitingen. Ten opzichte van klassieke enkelvoudige doorvoerklemmen ligt de focus hier niet op de pure standaardverdeling, maar op de compacte bundeling van meerdere geleiders op enkele millimeters bouwbreedte.

Binnen het assortiment van de fabrikant zijn vergelijkbare meerlaagse klemmen zonder PE-functie vooral interessant wanneer geen beschermingsgeleider in dezelfde klem moet worden geleid. Varianten met een ander aantal niveaus zijn eerder geschikt voor afwijkende bedradingsbeelden, bijvoorbeeld wanneer minder potentialen nodig zijn of een andere scheiding gewenst is. Beschermingsgeleiderklemmen uit de PT- of PTI-serie van de fabrikant zijn daarentegen een goede keuze wanneer de focus sterker ligt op de pure PE-aansluiting en minder op de gecombineerde motorbedrading.

Als vergelijkbare oplossingen van andere gerenommeerde fabrikanten komen afhankelijk van de opbouw meerlaagse rijgklemmen van Weidmüller, WAGO of ABB in aanmerking. Weidmüller zet afhankelijk van de serie vaak in op zeer modulaire klemconcepten met een breed toebehorenassortiment. WAGO is in veel projecten populair vanwege de comfortabele veeraansluittechniek. ABB biedt eveneens oplossingen voor compacte schakelkastbedrading. Verschillen blijken meestal uit overbrugging, markering, toebehoren, bedieningswijze en de integratie in bestaande klemmenstroken. Voor vervanging moet daarom altijd de mechanische en elektrische compatibiliteit van het volledige klemtraject worden gecontroleerd.

Toepassingsgebieden

• motoraansluiting: Voor overzichtelijke bedrading van motoruitgangen in de schakelkast.
• Machinebouw: Goed geschikt voor compacte en overzichtelijke klemmenstroken.
• Installatiebouw: Zinvol bij dicht bezette verdelingen met meerdere potentialen.
• Besturingsbouw: Praktisch voor gestructureerde geleidergeleiding op DIN-rails.
• Industriële installatie: Geschikt voor toepassingen met snelle Push-in-montage.

Belangrijke kenmerken van de 4-laagse installatie-etageklem in de praktijk

Deze grijze motoraansluitklem is ontworpen voor een nominale spanning van 800 V en een nominale stroom van 20 A. Ze beschikt over zeven aansluitingen en gebruikt een Push-in-aansluiting op de 1e, 2e, 3e en 4e etage. De nominale doorsnede bedraagt 2,5 mm², terwijl geleiderdoorsneden van 0,14 mm² tot 4 mm² kunnen worden opgenomen. De montage gebeurt op NS 35/7,5 of NS 35/15. Daaruit resulteert een hoge praktische meerwaarde voor compacte motorbedrading, nette potentiaalscheiding en een montagevriendelijke installatie op genormeerde montagerails.
