Description

KNX analoge actor 4-voudig voor de conversie van KNX-telegrammen naar analoge signalen 102200 – Gira – 4010337010708:

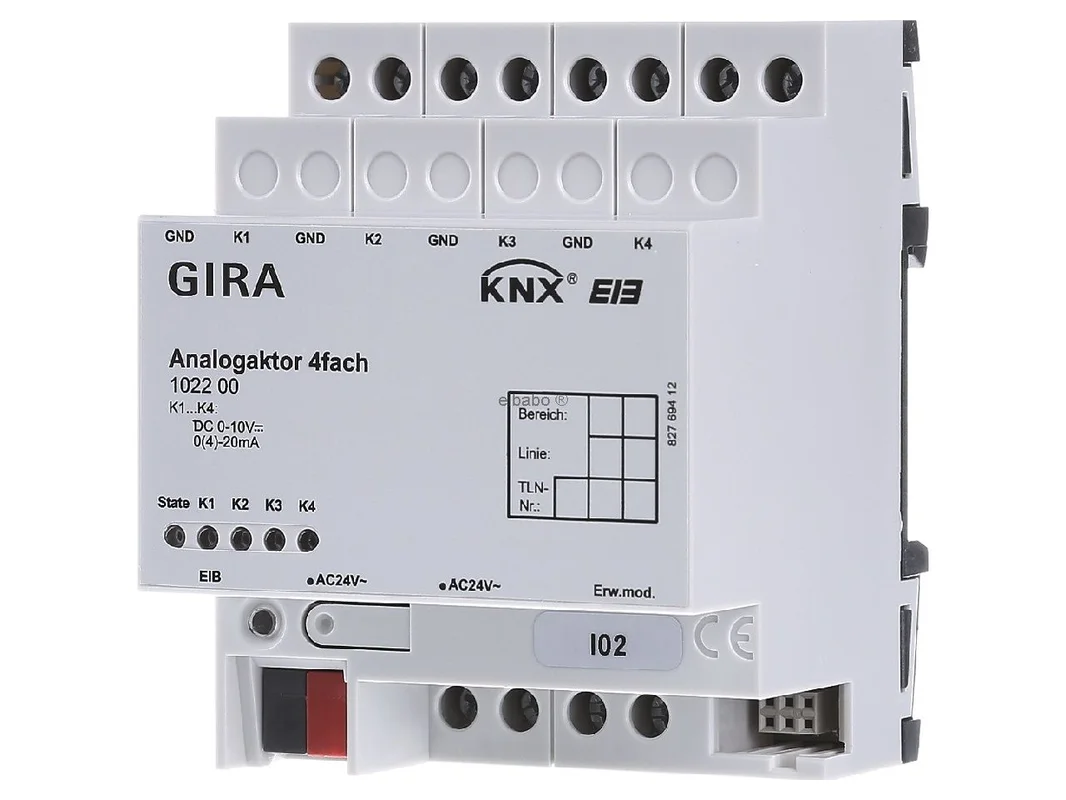

De Gira KNX analoog actor 4-voudig REG met geïntegreerde buskoppeling 0-20 mA 4-20 mA 24 V 102200 is een krachtige oplossing voor de nauwkeurige aansturing van analoog apparaten in de moderne gebouwautomatisering. Het REG-apparaat zet KNX-telegrammen om in analoog uitgangssignalen en maakt zo de exacte integratie van componenten uit de verwarmings-, klimaat- en ventilatietechniek in intelligente regelprocessen mogelijk.

Nauwkeurige analoog besturing voor HVAC en gebouwautomatisering

Met vier vrij parametriseerbare uitgangen is het systeem ideaal voor toepassingen waarbij spannings- of stroomsignalen voor de besturing nodig zijn. De uitgangen kunnen via software op spannings- of stroombedrijf worden ingesteld. Zo kunnen actuatoren, ventielaandrijvingen of andere analoog interfaces gericht en stabiel worden aangestuurd. De geïntegreerde buskoppeling vereenvoudigt de integratie in KNX-installaties en zorgt voor een nette installatie in de verdeler.

Producthighlights voordelen

• Vier analoog uitgangen: Voor flexibele besturingstaken in HVAC en gebouwautomatisering.
• KNX geïntegreerd: Directe aansluiting op het KNX-bussysteem zonder aparte busmodule.
• Flexibele signaalkeuze: Parametriseerbaar voor spannings- of stroomsignalen.
• Ondersteunde stroomuitgangen: 0 tot 20 mA en 4 tot 20 mA voor veel veldapparaten.
• Spanningsuitgangen: Geschikt voor 0 tot 1 V en 0 tot 10 V afhankelijk van de projectbehoefte.
• Kortsluitbewaking: Meer veiligheid bij spanningsuitgangen tijdens bedrijf.
• Status-led: Snelle visuele controle van de uitgangstoestand direct op het apparaat.
• Dwangsturing: Uitgangswaarden kunnen doelgericht worden overruled.
• Uitschakelbare kanalen: Niet benodigde uitgangen kunnen worden gedeactiveerd.
• REG-uitvoering: Ideaal voor montage op de DIN-rail in de schakelkast.

Typische toepassingen in het slimme gebouw

• Verwarmingsregeling: Instelling van analoog setpoints voor ventielen, mengers of regelaars.
• Klimaatregeling: Nauwkeurige koppeling van koel- en klimaatcomponenten aan KNX.
• Ventilatietechniek: Uitgifte van analoog signalen voor kleppen, volumestroom of stelaandrijvingen.
• Centrale techniek: Integratie van veldapparaten met 0 tot 10 V- of 4 tot 20 mA-interface.
• Gebouwbeheertechniek: Nette koppeling tussen KNX-logica en het analoog veldniveau.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Gira KNX analoog actor 4-voudig REG met geïntegreerde buskoppeling 0-20 mA 4-20 mA 24 V 102200
EAN	4010337010708
Catalogus	Analoge actor
Bussysteem	KNX TP256
Buskoppeling	geïntegreerd
Aantal uitgangen	4
Montagewijze	REG, DIN-rail
Nominale spanning	AC 24 V
Stroomuitgangen	0 tot 20 mA, 4 tot 20 mA, belasting ≤ 500 Ω
Spanningsuitgangen	0 tot 1 V, 0 tot 10 V, belasting ≥ 1 kΩ
Telegramtypen	1 byte en 2 byte
Aansluitingen KNX	Aansluit- en aftakklem
Aansluitingen voeding	Schroefklemmen
Aansluitingen uitgangen	Schroefklemmen
Aansluitdoorsnede	max. 4 mm²
Beschermingsgraad	IP20
Omgevingstemperatuur	-5 °C tot +45 °C
Weergave	Status-led per uitgangstoestand
Functies	Dwangsturing, uitschakeling van niet benodigde uitgangen, kortsluitbewaking bij spanningsuitgangen

Efficiënte integratie van analoog HVAC-componenten in KNX-projecten

De Gira KNX analoog actor 4-voudig REG met geïntegreerde buskoppeling 0-20 mA 4-20 mA 24 V 102200 overtuigt overal waar klassieke HVAC-techniek veilig met KNX verbonden moet worden. Het apparaat is bijzonder sterk in het uitgeven van stabiele analoog waarden aan actuatoren, ventielen, kleppen of regelaars. Daardoor kunnen busgegevens direct worden omgezet in bruikbare besturingssignalen voor het veldniveau.

In de praktijk betekent dat meer precisie bij temperatuur, luchthoeveelheid of koelvermogen. In plaats van alleen binair te schakelen, kunnen installaties fijn geregeld worden. Dat verbetert comfort, energie-efficiëntie en de afstemming tussen ruimteautomatisering en technische gebouwinstallaties.

• Zeer geschikt voor de aansturing van analoog HVAC-actuatoren via KNX.
• Vier afzonderlijk bruikbare kanalen voor meerdere regelkringen in één apparaat.
• Naar keuze stroom- of spanningsuitgang afhankelijk van veldapparaat en projectdoel.
• Nette integratie in centrale verdelers door REG-uitvoering.
• Status-leds vergemakkelijken service, diagnose en inbedrijfstelling.
• Dwangsturing ondersteunt veilige bedrijfstoestanden in technische ruimtes.
• Uitschakelbare uitgangen helpen bij een duidelijke projectstructuur en nette ETS-parametrisering.

Binnen het Gira-assortiment is deze analoog actor de juiste keuze wanneer analoog uitgangssignalen uit KNX-telegrammen moeten worden gegenereerd. In vergelijking met pure schakelactoren of jaloezieactoren van Gira is dit model niet gericht op belastingen met een aan-uitfunctie, maar op continue regeltoepassingen. Dat is een duidelijk voordeel bij verwarmings-, klimaat- en ventilatietoepassingen met analoog setpointinstelling.

Ten opzichte van KNX-apparaten met binaire uitgangen biedt een analoog actor aanzienlijk fijnere regelmogelijkheden. Waar een schakelactor alleen start of stopt, kan dit apparaat exacte waarden uitgeven. Dat is vooral doorslaggevend bij ventielstanden, ventilatorinstellingen of mengcircuits.

Terwijl tastsensoren, sensoren of binaire ingangen vooral signalen registreren of opdrachten activeren, verzorgt dit apparaat de gerichte uitgifte van analoog stuurwaarden. Daarmee vormt het een ideale aanvulling op de Gira KNX-systeemwereld in projecten waarin een brug tussen ruimteautomatisering en klassieke HVAC-techniek nodig is.

In tegenstelling tot universele actoren met focus op schakelen of dimmen is de inzet hier duidelijk ontworpen voor regelprocessen. Wie temperaturen, luchthoeveelheden of stelgraden continu wil beïnvloeden, krijgt met dit apparaat de geschiktere oplossing.

Vergelijkbare KNX-analoog actoren zijn onder andere verkrijgbaar van Jung, ABB en MDT. Deze apparaten vervullen vaak soortgelijke basistaken, maar verschillen in parametrisering, objectstructuur en deels in de beschikbare signaalsoorten. Voor projecten met een bestaande Gira-omgeving is dit model bijzonder interessant, omdat design, documentatie en systeemlogica goed binnen de wereld van de fabrikant passen.

ABB biedt in veel projecten een sterke focus op centrale gebouwautomatisering en brede systeemintegratie. Jung is vaak een goede keuze in installaties met een nauwe koppeling aan andere Jung KNX-componenten. MDT scoort in sommige projecten met een zeer praktijkgerichte ETS-structuur. Voor de directe compatibiliteit in het KNX-systeem zijn communicatieobjecten volgens de standaard doorslaggevend, maar de precieze projectering moet altijd op de betreffende applicatie worden afgestemd.

In ETS is het aan te raden de vier kanalen eerst duidelijk naar toepassing te benoemen, bijvoorbeeld Verwarming Noord, Koeling Vergaderruimte, Toevoerlucht Kantoor of Mengcircuit Techniek. Zo blijft het project ook bij latere uitbreidingen goed leesbaar. Daarna moet per uitgang het passende signaaltype worden gekozen, dus bijvoorbeeld 0 tot 10 V voor regelventielen of 4 tot 20 mA voor robuuste industriële interfaces.

Een praktijkgericht voorbeeld is de ventilatieregeling: een ruimtecontroller stuurt een 1-byte-setpoint voor de luchthoeveelheid, dat de actor omzet in een analoog uitgangssignaal voor een volumestroomregelaar. In een verwarmingsapplicatie kan een KNX-regelaar afhankelijk van de temperatuurafwijking een stuurwaarde genereren, die via 0 tot 10 V aan een ventiel of een menger wordt uitgegeven.

Zinvol is ook het gebruik van de dwangsturing voor gedefinieerde bedrijfsmodi. Zo kan bij onderhoud, vorstbeveiliging of nachtbedrijf een vaste uitgangswaarde worden opgegeven. Niet benodigde kanalen moeten in ETS worden gedeactiveerd, zodat de objectlijst overzichtelijk blijft en onnodige groepsadressen worden vermeden.

Bij de groepsadressering is een duidelijke scheiding naar functies raadzaam, bijvoorbeeld setpoint, vrijgave, dwangbedrijf en storingsmelding. Dat vergemakkelijkt diagnose, service en latere aanpassingen tijdens bedrijf aanzienlijk.

Wie HVAC-componenten intelligent, nauwkeurig en efficiënt in een KNX-installatie wil integreren, maakt met deze analoog actor een doordachte keuze. Het apparaat combineert flexibele signaalsoorten, betrouwbare statusweergave en een duidelijke REG-uitvoering tot een professionele oplossing voor veeleisende automatiseringstaken.

Of het nu in utiliteitsbouw, in hoogwaardige woningbouw of in technische installaties met een verhoogde regelbehoefte is: dit model vormt de ideale interface tussen KNX-intelligentie en analoog veldtechniek. Zo ontstaan meer controle, meer efficiëntie en meer kwaliteit in de gebouwautomatisering.
