Description

KNX ARGUS Presence 180/2,20m antraciet MTN6302-6034 – Schneider Electric – MTN6302-6034 – 3606480919510:

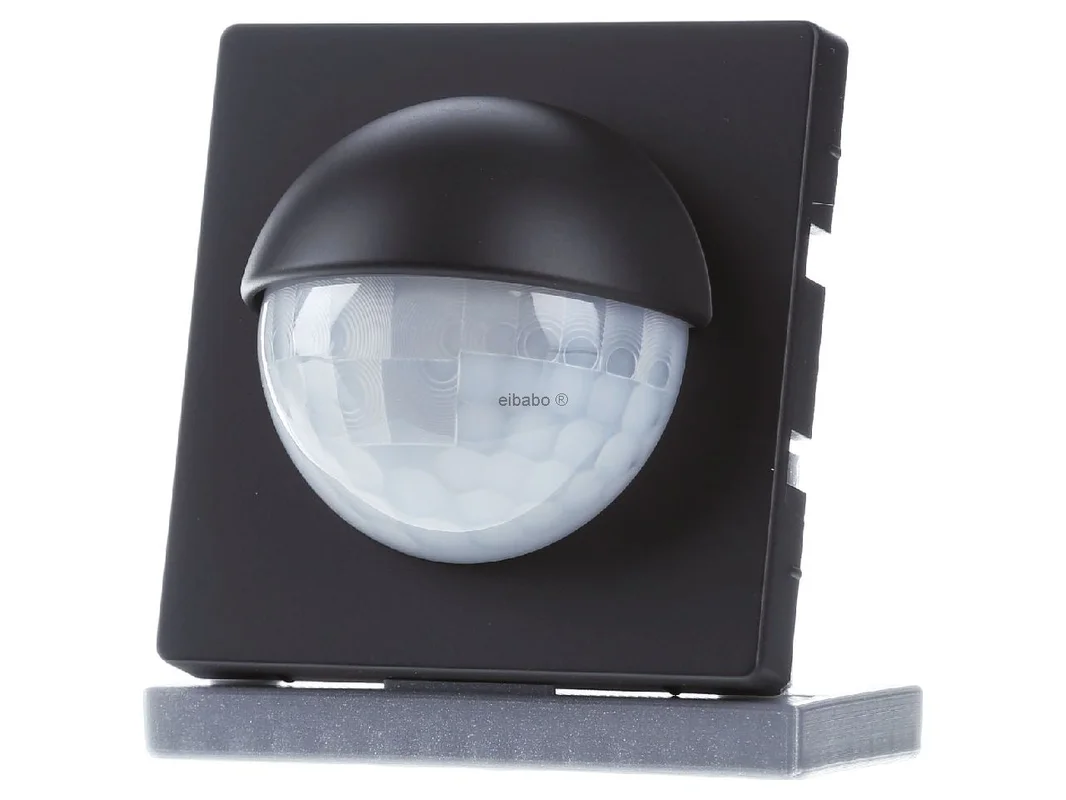

De Schneider Electric KNX aanwezigheidsmelder inbouw 180° antraciet System Design MTN6302-6034 is een nauwkeurige oplossing voor aanwezigheids- en bewegingsdetectie binnenshuis. Het apparaat detecteert zelfs kleine bewegingen betrouwbaar en verzendt passende KNX-telegrammen om verlichting, jaloezieën of verwarming intelligent aan te sturen. Zo ontstaat meer comfort, vraaggestuurde automatisering en een efficiënte gebouwexploitatie.

Nauwkeurige binnendetectie voor licht, klimaat en zonwering

De aanwezigheidsmelder is ontworpen voor wandmontage in een inbouwdoos van 60 mm en werkt optimaal bij een montagehoogte van 2,2 m. Met een detectiehoek van 180° en een reikwijdte tot 8 m zijwaarts en 12 m naar voren is dit model ideaal voor gangen, kantoren, woonruimtes en vele andere zones in smart buildings. De helderheidsafhankelijke detectie helpt om kunstlicht alleen te activeren wanneer het aanwezige daglicht niet voldoende is.

Producthighlights voordelen

• Aanwezigheids- en bewegingsdetectie: Detecteert ook kleine bewegingen in de ruimte voor een fijn afgestemde KNX-aansturing.
• Helderheidsafhankelijke lichtregeling: Het apparaat controleert continu de helderheid in de ruimte en ondersteunt een zuinig gebruik van verlichting.
• Geïntegreerde buskoppelaar: Rechtstreekse aansluiting op het KNX-systeem zonder aparte extra module.
• Twee sensoren: Gevoeligheid en reikwijdte kunnen per sensor afzonderlijk worden aangepast.
• Flexibele functies: Vijf bewegings- of aanwezigheidsblokken met maximaal vier te activeren functies per blok.
• Veelzijdige telegrammen: Ondersteunt 1 bit-, 1 byte- en 2 byte-telegrammen voor veel automatiseringstaken.
• Praktijkgerichte modi: Normaalbedrijf, master, slave, bewaking, veiligheidspauze en blokkeerfunctie.
• Onderkruipbeveiliging: Verbetert de detectie in gebieden dicht bij de wand.
• Interne en externe lichtsensor: Helderheidswaarden kunnen flexibel worden geregistreerd en gecorrigeerd.
• Designsterk: Antracietkleurig oppervlak voor moderne schakelprogramma’s in System Design.

Intelligente functies voor moderne KNX-ruimtes

• Lichtautomatisering: Schakelt verlichting alleen in bij gedetecteerde aanwezigheid en passende helderheid.
• Jaloezieaansturing: Kan bewegings- of aanwezigheidsgegevens leveren voor scènes en comfortfuncties.
• Verwarmingskoppeling: Ondersteunt de vraaggestuurde regeling van gebruikte ruimtes.
• Traplichtfunctie: Inleerbare traplichttijd voor typische looproutes.
• Fijne parametrering: Tijdswaarden instelbaar via potentiometer of uitgebreid via ETS.
• Zonegerichte detectie: Zes niveaus en 46 zones zorgen voor een nauwkeurige aanpassing aan de ruimte.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX aanwezigheidsmelder inbouw 180° antraciet System Design MTN6302-6034
EAN	3606480919510
Catalogus	Bewegingsmelders
Bussysteem	KNX met geïntegreerde buskoppelaar
Montagewijze	Inbouw, wandmontage in inbouwdoos van 60 mm
Toepassingsgebied	Binnengebied
Detectiehoek	180°
Optimale montagehoogte	2,2 m
Alternatieve montagehoogte	1,1 m bij gehalveerde reikwijdte
Reikwijdte zijdelings	tot 8 m rechts en links
Reikwijdte frontaal	tot 12 m naar voren
Aantal niveaus	6
Aantal zones	46
Aantal sensoren	2, afzonderlijk instelbaar
Bewegings-/aanwezigheidsblokken	5
Functies per blok	maximaal 4
Telegramtypen	1 bit, 1 byte, 2 byte
Bedrijfsmodi	Normaalbedrijf, master, slave, bewaking, veiligheidspauze, blokkeerfunctie
lichtsensor	intern en extern via KNX detecteerbaar
Helderheidsbereik	ca. 10 tot 2000 lux, traploos via ETS
Correctie van actuele waarde	aanwezig
Tijdbereik	1 s tot 8 min via potentiometer, 1 s tot 255 h via ETS
Onderkruipbeveiliging	ja
Materiaal	thermoplast, gelakt
Kleur	Antraciet

Meer comfort en efficiëntie met de Schneider Electric KNX aanwezigheidsmelder in System Design

Dit model is vooral sterk op plaatsen waar betrouwbare aanwezigheidsdetectie met een elegante uitstraling en flexibele KNX-parametrering gevraagd is. Door de combinatie van 180° detectie, twee afzonderlijk instelbare sensoren en intelligente helderheidsevaluatie kan het energieverbruik in de ruimte gericht worden verlaagd zonder het comfort te verminderen. Vooral in gangen, vergaderruimtes, individuele kantoren of hoogwaardige woonomgevingen komt het apparaat volledig tot zijn recht.

Een belangrijk voordeel ligt in de fijne afstemming via ETS. Installateurs kunnen reikwijdtes, tijdswaarden, helderheidsgrenzen en functieblokken exact afstemmen op het betreffende gebruik. Zo wordt een aanwezigheidsmelder een veelzijdige sensor voor licht, verwarming en zonwering.

Wie op zoek is naar een professionele oplossing voor veeleisende binnenruimtes, krijgt hier een aanwezigheidsmelder met een hoge functiedichtheid en een duidelijke designtaal. De nauwkeurige detectie van kleine bewegingen, de flexibele helderheidsbeoordeling en de veelzijdige KNX-objecten maken dit apparaat tot de ideale keuze voor moderne woon- en utiliteitsgebouwen. Het resultaat is een slimme ruimtebesturing die energie bespaart en tegelijk het gebruikscomfort merkbaar verhoogt.

• Ideaal voor ruimtes met wisselend gebruik en hoge comforteisen.
• Zeer geschikt voor lichtsturing met gebruik van daglicht.
• Nauwkeurige aanpassing aan ruimtezones dankzij twee afzonderlijk parametreerbare sensoren.
• Ook interessant voor complexe KNX-logica met meerdere functieblokken.
• Geschikt voor designgerichte installaties in System Design.
• Ondersteunt economische bedrijfswijzen in kantoor- en woningbouw.

In het Schneider Electric assortiment zijn er naast deze 180° inbouwvariant ook argus-melders met een andere inbouwvorm, andere detectiewijze of afwijkende designtaal. Vergeleken met eenvoudigere bewegingsmelders zonder echte aanwezigheidsfunctie biedt dit model een fijnere detectie van kleine bewegingen, wat vooral bij zittende personen in kantoor of woonruimte een duidelijk voordeel is.

Varianten in andere kleuren of schakeldesigns zijn vooral geschikt wanneer de uitstraling moet worden aangepast aan bestaande afdekraamprogramma’s. Modellen met een afwijkende montagehoogte of plafondmontage worden eerder gebruikt in open ruimtes, grotere kantoren of verkeerszones, terwijl deze inbouw-wandoplossing bijzonder geschikt is voor gerichte ruimtezones en zijdelingse detectie.

Aan de wand gemonteerde argus-aanwezigheidsmelders zoals dit apparaat zijn bijzonder praktisch wanneer een gedefinieerde kijkrichting, een eenvoudige retrofit in de inbouwdoos of een aanpassing aan bestaande schakelprogramma’s gewenst is. Plafondmelders van de fabrikant detecteren ruimtes vaak centraler en zijn meestal beter geschikt voor open oppervlakken of symmetrische ruimtegeometrieën.

Eenvoudigere bewegingsmelders worden vaak ingezet in gangen of doorgangsgebieden. Een aanwezigheidsmelder zoals dit model wordt daarentegen aanbevolen voor verblijfsruimtes waarin ook kleine bewegingen betrouwbaar moeten worden gedetecteerd. Dat is een merkbaar verschil bij werkplekken, woonkamers of vergaderzones.

Vergelijkbare KNX-aanwezigheidsmelders zijn onder andere verkrijgbaar van MDT, Busch-Jaeger en Jung. MDT biedt vaak zeer functionele KNX-sensortechniek met uitgebreide ETS-parametrering, vaak met focus op een goede prijs-kwaliteitverhouding. Busch-Jaeger is sterk in designintegratie en brede gebouwsysteemtechniek. Jung scoort vaak met hoogwaardige schakelesthetiek en een harmonische integratie in veeleisende binnenruimtes.

Belangrijke verschillen zitten meestal in inbouwvorm, designwereld, parametreringslogica en de detaildiepte van de applicatie. KNX-basisfuncties zijn systeemmatig goed integreerbaar, maar bij de praktische planning moeten detectiekarakteristiek, montageplaats en gewenste designserie nauwkeurig worden gecontroleerd.

In ETS is het aan te raden om eerst het werkelijke toepassingsgebied duidelijk te definiëren. Voor een gang kan bijvoorbeeld een korte nalooptijd met helderheidsafhankelijke schakeling zinvol zijn. In een kantoor zijn langere tijden en een fijnere helderheidsdrempel vaak de betere keuze, zodat het licht bij rustige werkzaamheden niet te vroeg uitgaat.

Praktisch is de indeling van de functies in gescheiden groepsadressen voor aanwezigheid, beweging, helderheidswaarde en blokkeerobjecten. Zo blijft het project overzichtelijk en zijn latere aanpassingen eenvoudiger. Voor een lichtsturing kan een 1 bit-object voor schakelen worden gebruikt, terwijl de helderheidswaarde afzonderlijk dient voor visualisatie of logische functies.

Bij twee sensorgebieden loont een gescheiden parametrering van gevoeligheid en reikwijdte, bijvoorbeeld wanneer een deel van het detectieveld op een deur of raamfront is gericht. Daardoor kunnen foutieve activeringen worden verminderd. Voor een trappenhuis of doorgangszones is de inleerbare traplichttijd nuttig wanneer de werkelijke gebruiksduur in het dagelijks leven varieert.

Voor een zuivere KNX-structuur moeten master- en slavefuncties doelgericht worden ingezet. Een master kan de eigenlijke schakellogica overnemen, terwijl extra sensoren alleen aanwezigheidsinformatie aanleveren. Dat is vooral nuttig in langere gangen of bij hoekige ruimtestructuren.
