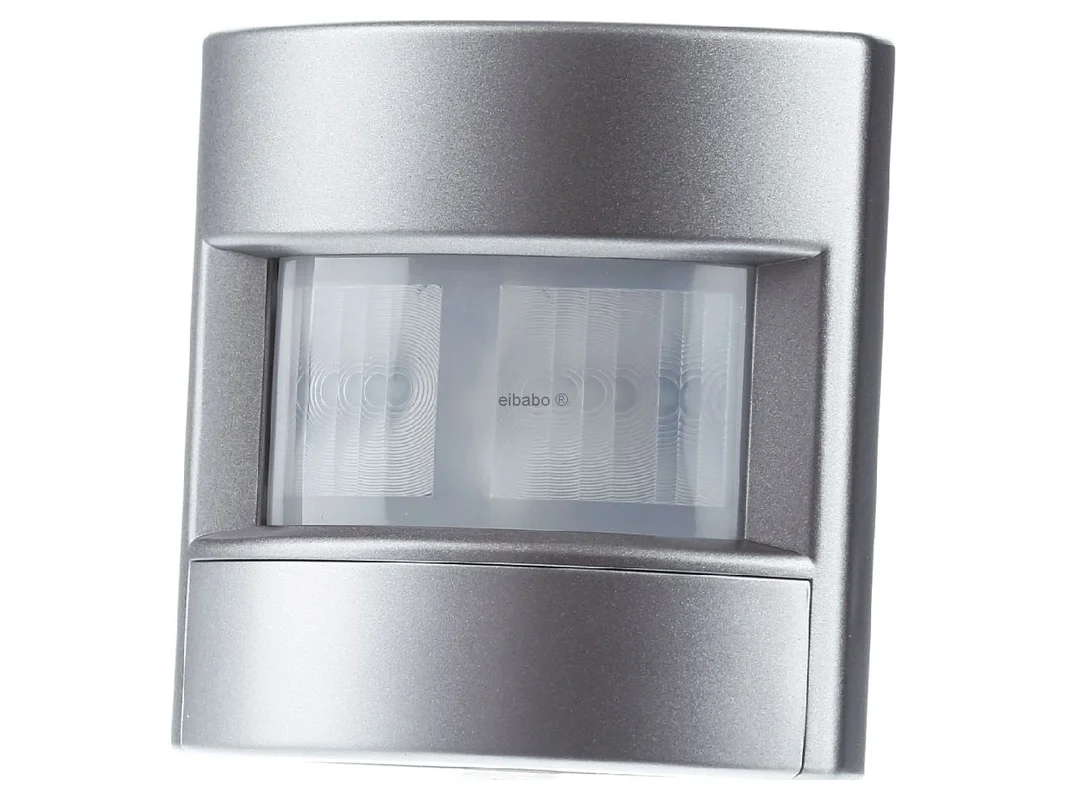

KNX automatische schakelaar 1,10m universeel – KNX bewegingssensor ES 3181-1 – Jung – 4011377155794:

De Jung KNX bewegingsmelder Universal met helderheidssensor 180° roestvrij staal ES 3181-1 is een hoogwaardige sensor voor de vraaggestuurde regeling van verlichting en andere elektrische verbruikers in moderne binnenruimtes. Het apparaat werkt met twee PIR-sensoren, detecteert bewegingen onder een hoek van 180° en combineert nauwkeurige aanwezigheidsdetectie met intelligente helderheidsanalyse voor een efficiënte KNX-automatisering.

Nauwkeurige bewegingsdetectie en slimme lichtregeling voor veeleisende KNX-ruimtes

De Universal-uitvoering is ontworpen voor montage op de busaankoppelaar 3 en biedt een geïntegreerde helderheidssensor evenals een temperatuurmeting. Daardoor is de bewegingsmelder ideaal voor gangen, woonruimtes, kantoren, vergaderruimtes of doorgangszones waar comfort, energie-efficiëntie en flexibele parametrering gevraagd zijn. Met zijn vijf functieblokken voor bewegingsdetectie, omschakelbare bedrijfsmodi en de instelbare gevoeligheid kan het gedrag exact op de betreffende ruimte worden afgestemd.

Producthighlights voordelen

• 180° detectiehoek: Grote oppervlakken binnenshuis worden veilig en betrouwbaar bewaakt.
• Twee PIR-sensoren: Nauwkeurige bewegingsdetectie voor vraaggestuurd schakelen in het KNX-systeem.
• Geïntegreerde helderheidssensor: Licht wordt alleen geactiveerd wanneer beweging en te geringe helderheid samenkomen.
• Instelbare uitschakelhelderheid: Het gedrag past zich exact aan daglicht en gebruik aan.
• Vijf functieblokken: Flexibele evaluatie met elk twee uitgangen voor complexe automatiseringstaken.
• Dag- en nachtbedrijf: Functieblokken kunnen afhankelijk van tijd of scène doelgericht worden omgeschakeld.
• Handmatig schakelen op het apparaat: Praktisch voor test, service en snelle ingrepen ter plaatse.
• Status-leds: Vergemakkelijken diagnose, ingebruikname en lopende werking.
• Temperatuurmeting: Extra meerwaarde voor ruimteklimaat en visualisatie.
• IR-bediening mogelijk: In de Universal-versie is handmatige bediening via IR-afstandsbediening mogelijk.

Intelligente functies voor comfort, efficiëntie en veiligheid

• Automatisch schakelen: Verlichting reageert op warmtebeweging en omgevingshelderheid.
• Trappenlichtfunctie: Ideaal voor gangen, trappenhuizen en overgangsgebieden.
• Geforceerde stand: Geschikt voor geprioriteerde schakelcommando’s in gedefinieerde bedrijfsmodi.
• Waardegeverfunctie: Nuttig voor het doorgeven van meet- of statuswaarden aan het KNX-systeem.
• Lichtscène-nevenaansluiting: Integratie in bestaande scènes voor meer comfort in het dagelijks leven.
• Bedrijfsmodusvoorkeuze: Ondersteunt de samenwerking met ruimtetemperatuurregelaars.
• Detectiebereik uitbreidbaar: Meerdere apparaten kunnen als hoofd- en nevenaansluiting samenwerken.
• Gedeeltelijke afscherming: Het detectieveld kan voor de helft worden begrensd, bijvoorbeeld voor gedefinieerde looproutes.
• Alarmmelding: Meldt het lostrekken van de busaankoppelaar en verhoogt zo de installatiecontrole.
• Drie helderheidsgrenswaarden: Maken een gedifferentieerde evaluatie van de lichtomstandigheden mogelijk.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX bewegingsmelder Universal met helderheidssensor 180° roestvrij staal ES 3181-1
EAN	4011377155794
Artikelnummer fabrikant	ES 3181-1 / ES3181-1
Catalogus	Bewegingsmelder
Bussysteem	KNX
ETS-familie	Fysieke sensoren
Producttype	Bewegingsmelder
Montage	op busaankoppelaar 3, inbouwsysteem
Geschikte busaankoppelaar	Art.-nr. 2073 U
Kleur	Roestvrij staal
Materiaal	Gelakt thermoplast
Serie	LS
sensorprincipe	2 PIR-sensoren
Detectiehoek	180°
Optimale montagehoogte	1,10 m
Bereik frontaal	tot 8 m
Bereik zijdelings	tot 5 m
Detectieveld op de vloer	ca. 10 m diameter
Helderheidssensor	geïntegreerd
Meetbereik helderheid	ca. 1 tot 1.000 lx
Temperatuursensor	geïntegreerd
Meetbereik temperatuur	-5 tot +45 °C
Nauwkeurigheid temperatuur	± 1 K
Stroomopname KNX	3 tot 10 mA
Omgevingstemperatuur	-5 tot +45 °C
Opslag- en transporttemperatuur	-25 tot +70 °C
Relatieve vochtigheid	10 tot 100 % zonder condensatie
Beschermingsklasse	III
Functies	Schakelen, trappenlicht, geforceerde stand, waardegever, lichtscène-nevenaansluiting, bedrijfsmodusvoorkeuze
Functieblokken	5 blokken voor bewegingsdetectie met elk 2 uitgangen
Bijzondere kenmerken	IR-bediening mogelijk, status-leds, handmatig schakelen, gedeeltelijk afschermbaar detectieveld, alarmmelding

Meer flexibiliteit in het KNX-dagelijks gebruik door sensortechniek, scènes en nauwkeurige parametrering

De Jung KNX bewegingsmelder Universal met helderheidssensor 180° roestvrij staal ES 3181-1 overtuigt overal waar elegante sensortechniek met een hoge functiedichtheid gevraagd is. In tegenstelling tot eenvoudige bewegingsmelders met pure schakelfunctie biedt deze Universal-versie duidelijk meer speelruimte voor veeleisende KNX-projecten. Daartoe behoren omschakelbare functieblokken, temperatuurdetectie, helderheidsanalyse met meerdere grenswaarden en de mogelijkheid tot handmatige bediening via IR.

• Zeer geschikt voor gangen, hallen, woonruimtes, kantoren en ruimtes met wisselend gebruik.
• Nauwkeurige lichtregeling vermindert onnodige schakelhandelingen en bespaart energie.
• Dag- en nachtprofielen maken verschillende reacties in dezelfde ruimte mogelijk.
• De temperatuurmeting breidt het nut uit tot meer dan alleen bewegingsdetectie.
• Met hoofd- en nevenaansluiting kunnen ook grotere zones goed worden afgedekt.
• De halfzijdige afscherming helpt bij de exacte aanpassing aan deuren, gangen of nissen.

Binnen de Jung KNX-sensortechniek positioneert dit model zich boven eenvoudige bewegingsmelders die vooral zijn ontworpen voor standaard lichtregeling. De Universal-uitvoering biedt een duidelijk diepere ETS-parametrering en is daarom bijzonder geschikt voor projecten met scènes, bedrijfsmodi en uitgebreide logica. Vergeleken met basisvarianten zonder temperatuurmeting of zonder meerdere functieblokken is dit apparaat de betere keuze voor hoogwaardige woningbouw en functionele bedrijfsruimtes.

Vergeleken met KNX-aanwezigheidsmelders van de fabrikant ligt de nadruk hier op de typische wandmontage op circa 1,10 m hoogte en op de zijdelings gerichte detectie. Aanwezigheidsmelders voor plafondmontage detecteren meestal fijnmaziger in het nabije bereik van werkplekken en zijn vaak de betere oplossing voor kantoren met zittende werkplekken. Dit model laat zijn sterke punten daarentegen zien in doorgangsgebieden, gangen en ruimte-ingangen.

Modellen met eenvoudigere uitrusting zijn vooral geschikt voor klassieke licht aan/uit-taken. Deze Universal-variant is zinvol wanneer extra KNX-objecten, bedrijfsmodi of helderheidsgrenzen nodig zijn. Als een bijzonder discrete ruimtebewaking van boven gewenst is, zijn plafondmelders vaak geschikter. Moet echter een wandgebied hoogwaardig in LS-design worden geïntegreerd, dan is deze uitvoering in roestvrij staal bijzonder aantrekkelijk.

Vergelijkbare KNX-bewegings- of aanwezigheidsmelders zijn onder andere te vinden bij Gira, Busch-Jaeger en MDT. Gira biedt in de KNX-omgeving hoogwaardige sensortechniek met een sterke focus op design en systeemintegratie. Busch-Jaeger dekt veel toepassingen af met een brede programmaselectie en goede combinatiemogelijkheden. MDT is vaak bijzonder aantrekkelijk wanneer een zeer functierijke KNX-sensor met een praktijkgerichte ETS-structuur wordt gezocht.

Essentiële verschillen liggen meestal in designlijnen, montagewijze, parameterdiepte en de integratie in bestaande schakelprogramma’s. Bij KNX blijft de basiscompatibiliteit via gestandaardiseerde communicatieobjecten behouden, toch verschillen detailfuncties zoals helderheidslogica, scèneafhandeling of diagnosegedrag duidelijk per fabrikant.

Voor een nette ingebruikname is het aan te bevelen eerst het werkelijke toepassingsgebied duidelijk vast te leggen. In een gang kan één functieblok de hoofdverlichting schakelen, terwijl een tweede blok ’s avonds alleen een oriëntatielicht activeert. Zo ontstaat zonder extra logica een comfortabele dag- en nachtwerking. De gevoeligheid moet daarbij zo worden ingesteld dat normale doorgangen betrouwbaar worden herkend, maar aangrenzende zones niet onnodig reageren.

Praktisch is ook het gebruik van de helderheidsgrenzen: bijvoorbeeld kan onder een lage luxwaarde de hoofdverlichting worden geactiveerd, terwijl bij een gemiddelde waarde alleen een zachte accentverlichting start. In combinatie met een ruimtetemperatuurregelaar kan de gemeten temperatuur bovendien worden gebruikt voor visualisatie of correctiewaarden. Voor grote gebieden moet elk apparaat een eigen groepsstructuur voor beweging, helderheid, blokkering en status krijgen. Dat vergemakkelijkt diagnose, latere aanpassingen en een nette scenelogica in ETS.

Bij projecten met meerdere melders is een duidelijke rol als hoofd- en nevenaansluiting zinvol. Zo blijft het schakelgedrag consistent, terwijl het detectiebereik gericht wordt uitgebreid. Voor servicegevallen zijn status-leds en handmatig schakelen op het apparaat nuttig, omdat reacties direct ter plaatse kunnen worden gecontroleerd.

Als u op zoek bent naar een krachtige sensoroplossing voor veeleisende binnenruimtes, biedt deze bewegingsmelder van Jung de ideale combinatie van design, precisie en KNX-comfort. De hoogwaardige roestvrijstalen uitstraling past stijlvol in moderne schakelprogramma’s, terwijl de Universal-functies veel speelruimte creëren voor individuele automatiseringsconcepten. Zo ontstaat een intelligente ruimteregeling die energie bespaart, het comfort verhoogt en in het dagelijks gebruik betrouwbaar werkt.
