KNX automatische schakelaar 1,10m universeel – KNX bewegingssensor LS 3181-1 LG – Jung – 4011377155763:

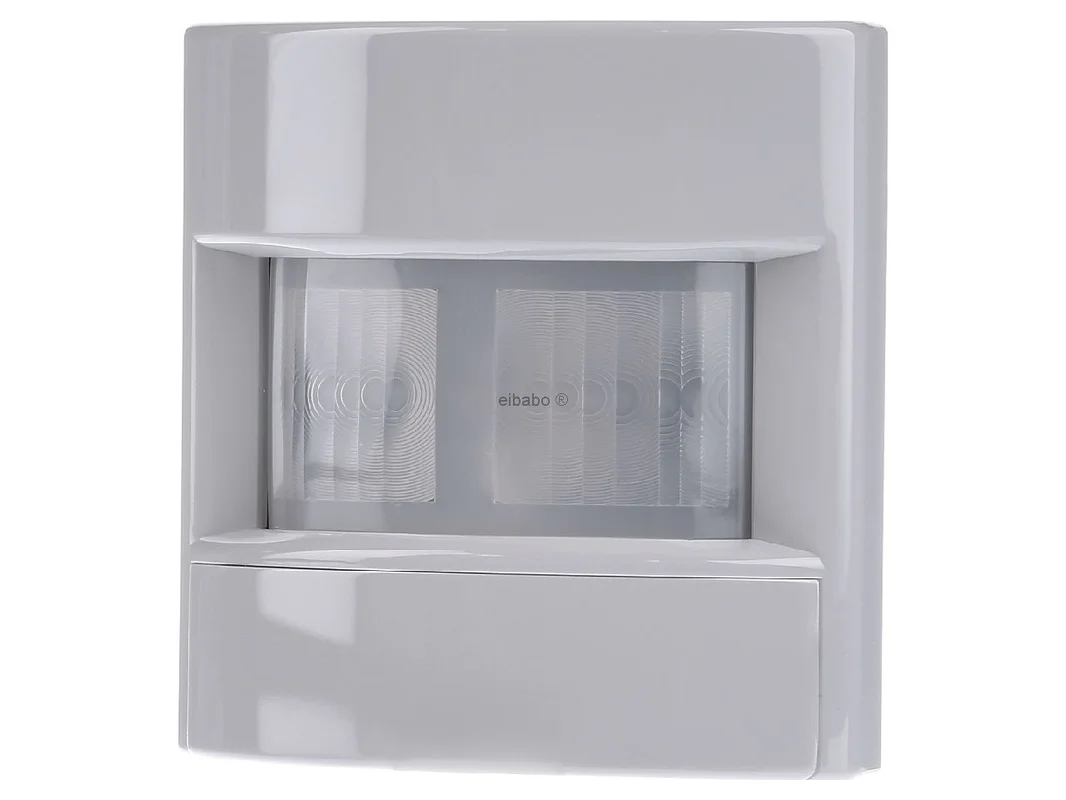

De JUNG KNX automatische schakelaar Universal PIR 180° helderheidssensor temperatuursensor lichtgrijs LS 3181-1 LG is een veelzijdige oplossing voor de behoeftegestuurde regeling van verlichting en andere elektrische verbruikers in binnenruimtes. Als KNX bewegingsmelder voor montage op busaankoppelaar 3 combineert hij nauwkeurige bewegingsdetectie met geïntegreerde helderheids- en temperatuurmeting. Zo kunnen comfort, energie-efficiëntie en een nette KNX integratie ideaal worden gecombineerd.

Nauwkeurige bewegingsdetectie en slimme ruimtegegevens voor moderne KNX projecten

Met twee PIR-sensoren, een detectiehoek van 180° en geïntegreerde helderheidssensor reageert het apparaat betrouwbaar op warmtebeweging en het aanwezige lichtniveau. De uitschakelhelderheid is instelbaar, de gevoeligheid kan handmatig worden aangepast. Daarnaast levert de ingebouwde temperatuursensor waardevolle gegevens voor comfortabele ruimteautomatisering. Dankzij meerdere functieblokken en flexibele uitgangsfuncties is de automatische schakelaar zowel geschikt voor woonruimtes als voor veeleisende utiliteitsgebouwen.

Producthighlights voordelen

• 180° detectie: Zeer goede vlakdekking voor typische binnenruimtes en doorgangszones.
• Twee PIR-sensoren: Nauwkeurige detectie van warmtebeweging voor betrouwbare schakelprocessen.
• Geïntegreerde helderheidssensor: Licht wordt alleen geschakeld wanneer het echt nodig is.
• Temperatuursensor geïntegreerd: Ondersteunt de ruimteautomatisering met extra meetwaarde.
• Flexibele KNX functies: Schakelen, trappenhuisverlichting, geforceerde stand, waardezender en nevenpost voor scènes.
• Bedrijfsmodusvoorkeuze: Geschikt voor samenwerking met ruimtetemperatuurregelaars in het KNX systeem.
• Handmatige bediening op het apparaat: Praktisch bij test, service en inbedrijfstelling.
• Status-leds: Duidelijke terugmelding voor bedrijf, detectie en diagnose.
• Halfzijdig afblendbaar detectieveld: Nuttig voor gerichte aanpassing aan ruimtezones.
• Uitbreidbaar detectiebereik: Meerdere apparaten kunnen als hoofd- en nevenpost worden gebruikt.
• IR bediening mogelijk: In de Universal versie is handmatige besturing via IR-afstandsbediening mogelijk.
• Vijf functieblokken: Elk met twee uitgangen voor flexibele dag- en nachtconcepten.

Intelligente functies voor licht, comfort en efficiëntie

• Behoeftegericht licht: Automatisch schakelen op basis van beweging en omgevingshelderheid verlaagt de energiebehoefte.
• Trappenhuisfunctie: Ideaal voor gangen, entrees en verkeersruimtes met gedefinieerde nalooptijd.
• Dag- en nachtbedrijf: Functieblokken kunnen afhankelijk van de gebruikssituatie worden omgeschakeld.
• Scène-integratie: Als nevenpost voor lichtscènes integreerbaar in uitgebreide KNX lichtconcepten.
• Geforceerde stand: Zinvol voor schoonmaakbedrijf, service of centrale gebouwfuncties.
• Helderheid met grenswaarden: De sensorfunctie met drie grenswaarden breidt de logica in het project uit.
• Demontagealarm: Melding bij losnemen van de busaankoppelaar verhoogt de bedrijfszekerheid.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	JUNG KNX automatische schakelaar Universal PIR 180° helderheidssensor temperatuursensor lichtgrijs LS 3181-1 LG
EAN	4011377155763
Catalogus	Bewegingsmelder
Bussysteem	KNX, montage op busaankoppelaar 3 art.-nr. 2073 U
ETS-productfamilie	Fys. sensoren
Producttype	Bewegingsmelder
sensortechniek	2 PIR-sensoren
Detectiehoek	180°
Montagehoogte	1,10 m
Helderheidssensor	geïntegreerd, meetbereik ca. 1 tot 1.000 lx
Temperatuursensor	geïntegreerd, meetbereik -5 tot +45 °C, nauwkeurigheid ± 1 K
Uitgangsfuncties	Schakelen, trappenhuisverlichting, geforceerde stand, waardezender, nevenpost voor lichtscènes, bedrijfsmodusvoorkeuze
Functieblokken	5 blokken voor bewegingsdetectie met elk 2 uitgangen
Gevoeligheid	handmatig instelbaar
Bediening	handmatig schakelen op het apparaat, optioneel via IR-afstandsbediening
Statusweergave	Status-leds
Bijzonderheid	Detectieveld voor de helft afblendbaar
Stroomopname KNX	3 tot 10 mA
Omgevingstemperatuur	-5 tot +45 °C
Opslag- / transporttemperatuur	-25 tot +70 °C
Relatieve vochtigheid	10 tot 100 % zonder condensatie
Beschermingsklasse	III
Kleur	lichtgrijs

Meer flexibiliteit in de KNX ruimteautomatisering met sensoren voor beweging, licht en temperatuur

De JUNG KNX automatische schakelaar Universal PIR 180° helderheidssensor temperatuursensor lichtgrijs LS 3181-1 LG is bijzonder geschikt voor gangen, entrees, kantoren, nevenruimtes en hoogwaardige woonconcepten. In de praktijk overtuigt hij door de combinatie van bewegingsafhankelijkheid, helderheidsbeoordeling en temperatuurwaarde. Daardoor kan niet alleen licht worden geschakeld, maar ook een overkoepelende ruimtelogica worden ondersteund. Voor planners en integratoren is dat een duidelijk voordeel wanneer meerdere disciplines in het KNX project goed moeten samenspelen.

Tot de belangrijkste sterke punten behoren de fijn instelbare gevoeligheid, de instelbare uitschakelhelderheid en de mogelijkheid om meerdere apparaten als hoofd- en nevenpost te gebruiken. Zo kan het detectiebereik in lange gangen of hoekige zones naar behoefte worden uitgebreid. Praktisch is ook het halfzijdig afblendbare detectieveld wanneer alleen bepaalde delen van de ruimte moeten worden gedetecteerd.

• Hoge praktische meerwaarde door bewegingsdetectie, helderheidsmeting en temperatuurwaarde in één apparaat.
• Zeer geschikt voor energie-efficiënte lichtsturing in binnenruimtes met wisselend gebruik.
• Flexibele uitgangsfuncties vergemakkelijken de integratie in eenvoudige en complexe KNX scènes.
• Handmatige bediening direct op het apparaat versnelt testcycli en servicewerkzaamheden.
• Universal uitvoering met optionele IR bediening biedt meer comfort bij aanpassing en gebruik.
• Vijf functieblokken maken gedifferentieerde logica mogelijk, bijvoorbeeld voor dag, nacht of schoonmaakmodus.

Binnen het JUNG assortiment positioneert dit model zich als Universal variant met uitgebreide functionaliteit. Ten opzichte van eenvoudigere KNX bewegingsmelders zonder deze uitbreidingsgraad biedt het meer parametriseringsopties, extra logica via meerdere functieblokken en de mogelijkheid tot IR bediening. Dat maakt het bijzonder interessant voor projecten met wisselende gebruiksprofielen of hogere comforteisen.

In vergelijking met JUNG aanwezigheidsmelders is de automatische schakelaar doorgaans sterker gericht op wandnabije detectie in klassieke binnenzones. Aanwezigheidsmelders van de fabrikant worden vaak gebruikt voor fijnere aanwezigheidsdetectie op de werkplek of voor plafondmontage. Dit apparaat past daarentegen zeer goed in zones waar gerichte detectie op 1,10 m montagehoogte gewenst is.

Nauw verwant zijn andere JUNG Universal automatische schakelaars uit de serie 3181-1 respectievelijk 3281-1 in andere design- of kleurvarianten. Functioneel liggen deze vaak dicht bij elkaar, terwijl uiterlijk, schakelprogramma of inbouwomgeving verschillen. Voor uniforme designlijnen in het gebouw is dat een duidelijk voordeel.

Terwijl JUNG aanwezigheidsmelders Mini of plafondoplossingen hun sterke punten tonen bij zittende werkzaamheden, kantoorwerkplekken of kleine zones met hoge fijngevoeligheid, is een 180° automatische schakelaar zoals dit model vooral geschikt voor wandmontage in doorgangs- en verblijfsruimtes. Daar telt de snelle en betrouwbare bewegingsdetectie bij het betreden of passeren.

Eenvoudigere bewegingsmelders uit de omgeving van de fabrikant richten zich vaak op klassieke lichtschakeling. De Universal uitvoering gaat verder en ondersteunt extra KNX taken zoals waardezender, bedrijfsmodusvoorkeuzes of nevenposten voor scènes. Dat breidt de toepassing uit van pure verlichting naar integrale ruimteautomatisering.

In de KNX omgeving zijn er vergelijkbare sensoroplossingen van fabrikanten zoals Gira, Busch-Jaeger of MDT. Deze producten dekken eveneens typische taken af zoals bewegingsafhankelijkheid, helderheidsregeling en scènekoppeling. Verschillen blijken meestal uit design, montagetype, parametriseringslogica en de omvang van interne sensorwaarden.

• Gira KNX bewegingsmelders: vaak sterk designgericht en goed geïntegreerd in Gira schakelprogramma’s, afhankelijk van de serie met een andere focus op bediening en optiek.
• Busch-Jaeger KNX bewegingsmelders: vaak interessant voor merkspecifieke designwerelden en afgestemde bedieningsconcepten in de ruimte.
• MDT bewegings- of aanwezigheidsensoren: meestal met zeer functionele ETS parametrisering en aantrekkelijk voor projecten met focus op prijs-prestatie in de schakelkast- en KNX omgeving.

Belangrijk in de praktijk: de KNX basisintegratie is fabrikantoverschrijdend mogelijk, omdat typische communicatieobjecten op KNX standaarden berusten. Verschillen liggen vooral in applicatie, objectomvang en comfort bij de parametrisering.

Voor een nette ETS planning is het aan te raden om bewegingsfunctie, helderheidsevaluatie en temperatuurwaarde gescheiden te structureren. Maak voor schakelobject, blokkeerobject, helderheidswaarde en temperatuurwaarde eigen groepsadressen aan. Zo blijft het project overzichtelijk en zijn latere aanpassingen gemakkelijker mogelijk.

Een typisch praktijkvoorbeeld in de gang: beweging schakelt het licht alleen in wanneer de helderheidswaarde onder de vastgelegde grenswaarde ligt. Tegelijkertijd kan de nalooptijd zo worden geparametriseerd dat korte onderbrekingen in het detectiebereik niet direct tot uitschakeling leiden. Dat verhoogt het comfort aanzienlijk.

In de woonruimte kan één functieblok voor dagbedrijf en een ander voor nachtbedrijf worden gebruikt. Overdag wordt de hoofdverlichting geschakeld, ’s nachts alleen een gedimde oriëntatieverlichting via een ondergeschikte KNX logica of een actuator met scenefunctie. Zo ontstaat een elegante en energiebesparende lichtgeleiding.

De temperatuurwaarde kan parallel naar een ruimtetemperatuurregelaar worden gestuurd. In gastenkamers of kantoren kan daarmee niet alleen licht, maar ook de bedrijfsmodus van de klimaatregeling of verwarming worden beïnvloed. Dat is vooral zinvol wanneer ruimtes tijdelijk worden gebruikt en comfort met efficiëntie moet worden gecombineerd.

Bij lange gangen of hoekige zones is het gebruik van meerdere apparaten als hoofd- en nevenpost aan te raden. Let daarbij op duidelijke prioriteiten bij de communicatieobjecten en test de nalooptijden in de werkelijke omgeving. Zo voorkomt u onnodige schakelmomenten en bereikt u een consistent gedrag in het dagelijks gebruik.

Wie op zoek is naar een hoogwaardige KNX oplossing voor intelligente lichtsturing en uitgebreide ruimtefuncties, maakt met deze sensor een overtuigende keuze. De combinatie van 180° PIR detectie, helderheidssensor, temperatuursensor en veelzijdige ETS parametrisering maakt het apparaat tot een krachtige bouwsteen voor moderne binnenruimtes. Daarmee verhoogt u het comfort, verlaagt u de energiebehoefte en creëert u een professionele basis voor duurzame gebouwautomatisering.
