KNX binaire ingang REG-K/8×10, lichtgrijs – Binaire ingang voor domotica 8-ch MTN644592 – Schneider Electric – 3606485011608:

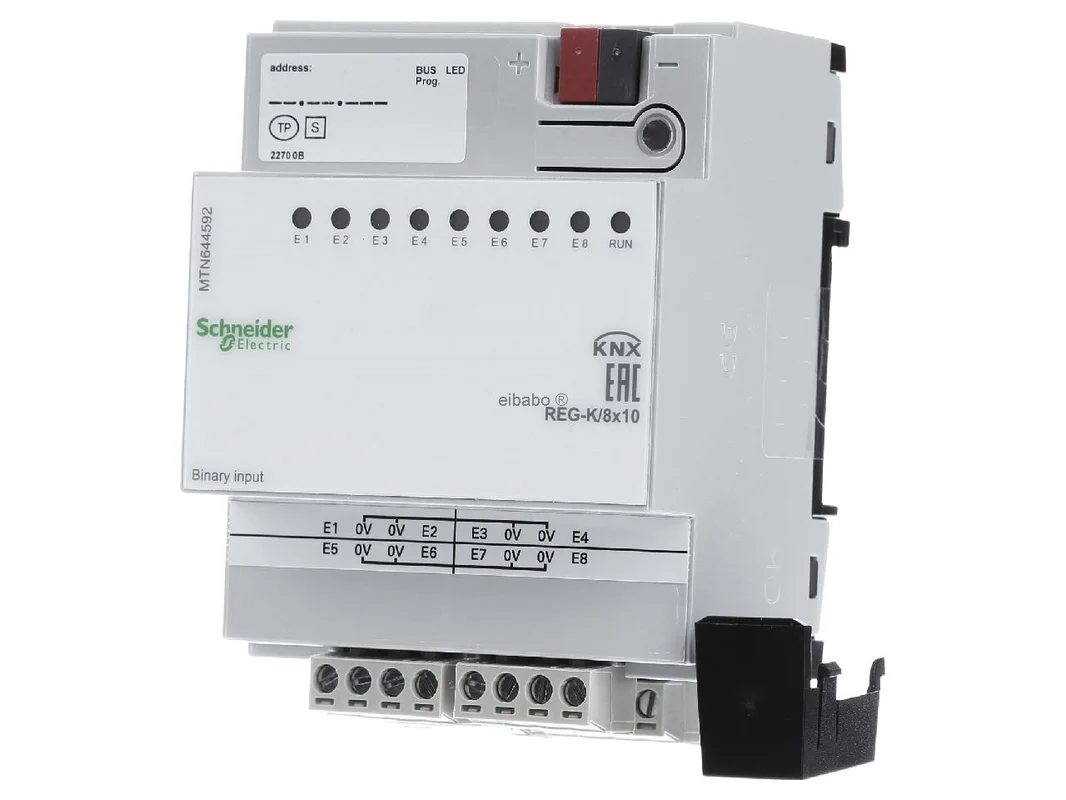

De Schneider Electric KNX binaire ingang 8-voudig REG met led-indicatie 10V AC lichtgrijs MTN644592 is een betrouwbare oplossing voor de integratie van conventionele drukknoppen en potentiaalvrije contacten in moderne KNX-installaties. Het apparaat registreert tot acht signalen nauwkeurig en stelt deze ter beschikking aan het bussysteem voor verlichting, zonwering, scènes, meldingen of logische functies. Dankzij de geïntegreerde buskoppelaar en de duidelijke led-indicatie is de binaire ingang ideaal voor een nette, efficiënte installatie in de verdeler.

Nauwkeurige KNX-signaalregistratie voor drukknoppen, contacten en automatiseringstaken

Het REG-apparaat is ontwikkeld voor de aansluiting van maximaal acht conventionele drukknoppen of potentiaalvrije contacten. Het genereert intern een van de bus galvanisch gescheiden signaalspanning in SELV-uitvoering en biedt daarmee een veilige en stabiele signaalverwerking. Gele leds tonen het spanningsniveau per ingang direct op het apparaat aan, terwijl een groene led na het laden van de applicatie de bedrijfsgereedheid signaleert. Zo wordt de ingebruikname in de schakelkast aanzienlijk vereenvoudigd.

Producthighlights voordelen

• 8-voudige registratie: Ideaal voor de aansluiting van meerdere drukknoppen, schakelaars of meldcontacten op KNX.
• Potentiaalvrije contacten: Flexibel inzetbaar met klassieke bedieningspunten, reedcontacten of hulpcontacten.
• Galvanische scheiding: Interne signaalspanning in SELV-uitvoering voor een veilige koppeling met de bus.
• Led-diagnose: Gele leds per ingang en groene status-led voor snelle visuele controle tijdens bedrijf.
• Geïntegreerde buskoppelaar: Directe KNX-aansluiting zonder extra busmodule.
• REG-montage: Geschikt voor DIN-rails TH35 volgens EN 60715 in de verdeler.
• Steekbare schroefklemmen: Vergemakkelijken de bedrading en vereenvoudigen de service.
• Lange leidingtrajecten: Geschikt voor leidinglengtes tot 50 m afhankelijk van de opbouw van de installatie.
• Compacte bouwvorm: Ruimtebesparende integratie in de schakelkast met een breedte van 4 TE.
• Veelzijdig gebruik: Voor schakelen, melden, tellen, scènes of centrale commando’s in KNX-projecten.

Typische toepassingsgebieden in de KNX-praktijk

• Drukknopaansluiting: Klassieke drukknoppen worden geïntegreerd in KNX-schakel- of dimfuncties.
• Raamcontacten: Melding van raam- of deurstatussen aan verwarming, alarm of visualisatie.
• Centrale functies: Verzamelcommando’s zoals Alles Uit, paniek of scènewissel kunnen eenvoudig worden geregistreerd.
• Technische meldingen: Terugmeldingen van hulpcontacten, storingscontacten of vrijgaven in het gebouw.
• Zonwering: Drukknoppen of contacten kunnen jaloezie- en rolluikfuncties activeren.
• Logica en evaluatie: Contactwisselingen kunnen worden gebruikt voor tijdsafhankelijke of logische KNX-processen.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX binaire ingang 8-voudig REG met led-indicatie 10V AC lichtgrijs MTN644592
EAN	3606485011608
Catalogus	Binaire ingang
Bussysteem	KNX met geïntegreerde buskoppelaar
Aantal ingangen	8
Type ingang	voor conventionele drukknoppen en potentiaalvrije contacten
Signaalspanning	intern opgewekt, galvanisch van de bus gescheiden, SELV
Contactspanning	max. 10 V, gepulseerd
Contactstroom	max. ca. 2 mA, pulsvormig
Led-indicatie	gele led per ingang, groene led voor bedrijfsgereedheid
Leidinglengte	max. 50 m
Montagetype	REG, DIN-rail TH35 volgens EN 60715
Busaansluiting	via busaansluitklem
Aansluittype	steekbare schroefklemmen
Apparaatbreedte	4 TE, ca. 70 mm
Kleur	lichtgrijs

Meer flexibiliteit in de verdeler voor KNX-drukknoppen en meldcontacten

De Schneider Electric KNX binaire ingang 8-voudig REG met led-indicatie 10V AC lichtgrijs MTN644592 is bijzonder geschikt voor projecten waarbij veel conventionele contacten centraal in de schakelkast naar KNX moeten worden geleid. Het apparaat combineert een duidelijke kanaalstructuur met praktijkgerichte diagnose direct op de module. Daardoor kunnen toestanden snel worden gecontroleerd, fouten snel worden gelokaliseerd en ingebruiknames efficiënt worden uitgevoerd.

Tot de belangrijkste voordelen behoren de galvanisch gescheiden interne signaalspanning, het goede overzicht dankzij de leds en de compacte breedte van slechts 4 TE. Dat maakt de binaire ingang tot een sterke keuze voor woningbouw, utiliteitsbouw en modernisering wanneer klassieke contacten veilig in een KNX-besturing moeten worden geïntegreerd.

• Hoge kanaaldichtheid voor maximaal acht signalen op compacte breedte in de verdeler.
• Nette integratie van conventionele drukknoppen in een moderne KNX-structuur.
• Zeer geschikt voor raamcontacten, deurmeldingen en technische signalen.
• Directe kanaalindicatie via led voor snelle diagnose zonder extra apparaat.
• Praktische bedrading dankzij steekbare schroefklemmen.
• Veilige signaalverwerking dankzij intern opgewekte SELV-spanning.

Binnen het KNX-assortiment van Schneider Electric zijn binaire ingangen met minder kanalen eerder geschikt voor kleinere zones of afzonderlijke functiegroepen. De 8-voudige uitvoering komt het best tot zijn recht wanneer meerdere contacten centraal in de schakelkast moeten worden geregistreerd. Dat bespaart ruimte, vermindert de bedradingsinspanning in verhouding tot het aantal kanalen en zorgt voor een duidelijke toewijzing in de verdeler.

Ten opzichte van compacte interfaces voor enkele contacten biedt deze variant vooral voordelen bij grotere projecten met veel raamcontacten, drukknoppen of statusmeldingen. Apparaten met een lager aantal kanalen zijn daarentegen vaak zinvol wanneer slechts afzonderlijke ruimtes of kleine onderverdelingen worden uitgerust.

Een centrale binaire ingang in REG-formaat wordt bij voorkeur toegepast waar signalen stervormig naar de schakelkast worden geleid. Andere KNX-apparaten van de fabrikant, zoals tastsensoren of ruimtecontrollers, zijn sterker gericht op directe bediening in de ruimte. De hier beschreven binaire ingang neemt daarentegen de pure signaalregistratie en doorgifte aan het KNX-systeem over.

Voor meldingstaken met meerdere potentiaalvrije contacten is dit apparaat meestal de betere keuze dan een klassieke tastsensor. Voor toepassingen met lokale bediening en zichtbare designintegratie aan de wand zijn ruimtebedieningsapparaten daarentegen geschikter.

Vergelijkbare KNX-binaire ingangen zijn ook verkrijgbaar van MDT, ABB en Gira. Verschillen zijn meestal zichtbaar in het aantal kanalen, in diagnosefuncties, in de parametrering in ETS en in de bouwvorm voor onderverdeling of inbouwtoepassing.

• MDT: Vaak zeer uitgebreide parametreringsopties en omvangrijke logische functies, vaak interessant voor sterk geïndividualiseerde ETS-projecten.
• ABB: In de utiliteitsbouw vaak gewaardeerd, met focus op robuuste systeemintegratie en duidelijk gestructureerde apparaatfamilies.
• Gira: Afhankelijk van de serie met sterke integratie in de systeemomgeving van de fabrikant en goede geschiktheid voor hoogwaardige gebouwautomatisering.

De basiscompatibiliteit van KNX is systeemtechnisch gegeven, omdat de communicatie via gestandaardiseerde KNX-objecten verloopt. Verschillen liggen vooral in de functionele omvang van de applicatie en in de bediening bij planning en service.

In ETS is het aan te raden om alle acht ingangen vanaf het begin eenduidig naar functie te benoemen, bijvoorbeeld „Raam keuken“, „Deur technische ruimte“ of „Centrale drukknop gang“. Dat vergemakkelijkt later onderhoud en voorkomt verwisselingen bij groepsadressen en diagnose.

Voor drukknopfuncties is een duidelijke scheiding naar schakelen, dimmen, jaloezie of scène zinvol. Een korte druk op de knop kan bijvoorbeeld licht schakelen, terwijl een lange druk op de knop een dimfunctie of een scène-oproep activeert, voor zover de applicatie dit ondersteunt. Bij raamcontacten is het praktisch om naast de visualisatie ook blokkeer- of verlagingfuncties te koppelen aan de verwarmingsregeling.

Bij centrale contacten moet elk meldingstype een eigen groepsadres krijgen. Zo kunnen prioriteiten netjes worden afgebeeld, bijvoorbeeld wanneer een deurcontact gelijktijdig een melding in de visualisatie, een alarmfunctie en een vrijgave voor de ventilatie beïnvloedt. Voor service en foutopsporing is het bovendien nuttig om de led-indicatie op het apparaat te combineren met een busmonitor in ETS, om werkelijke contactwisselingen direct te kunnen volgen.

Wie conventionele drukknoppen en potentiaalvrije contacten professioneel in KNX wil integreren, krijgt met deze binaire ingang een compacte en doordachte oplossing voor inbouw in de verdeler. De combinatie van 8-voudige registratie, geïntegreerde buskoppeling, duidelijke led-diagnose en veilige signaalscheiding maakt het apparaat tot een overtuigende keuze voor moderne automatiseringsprojecten.

Zo ontstaan betrouwbare meldingen, nette schakelcommando’s en een stabiele basis voor intelligente functies in woning- en utiliteitsbouw. Daarmee wordt de KNX-installatie niet alleen flexibeler, maar ook overzichtelijker en servicevriendelijker.
