Description

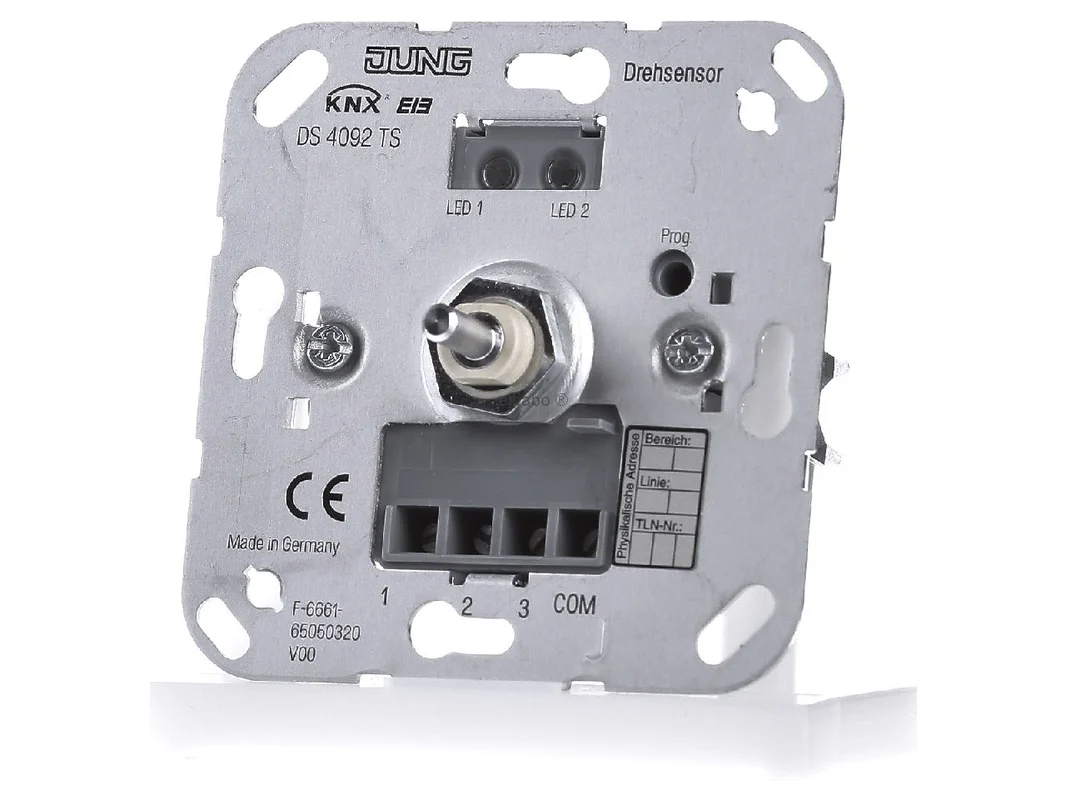

KNX draaisensor DS 4092 TS – Jung – 4011377092501:

De Jung KNX draaisensor met geïntegreerde busaankoppeling, 3-voudige binaire ingang, drukknopfunctie en akoestisch signaal DS 4092 TS DS4092TS is een veelzijdig meervoudig bedieningsapparaat voor veeleisende KNX-installaties. Hij combineert de intuïtieve bediening door draaien en drukken met een geïntegreerde drukknopinterface voor drie potentiaalvrije contacten. Zo kunnen licht, dimmers, jaloezieën, setpoints en scènes comfortabel en nauwkeurig worden aangestuurd.

Nauwkeurige KNX-bediening met draaiknop, drukknopfunctie en akoestisch signaal

Het apparaat is geschikt voor de handmatige aansturing van veel functies in het smart home en in utiliteitsgebouwen. Typische taken zijn het schakelen van licht, het dimmen van armaturen, het aansturen van jaloezieën of het aanpassen van helderheids- en temperatuurwaarden. Ook het oproepen en opslaan van lichtscènes is direct op het bedienpunt mogelijk. De geïntegreerde busaankoppelaar vereenvoudigt de integratie in de KNX-installatie en zorgt voor een nette, compacte installatie in de inbouwdoos volgens DIN 49073.

Producthighlights voordelen

• Draaien en drukken: Natuurlijk bedieningsconcept voor snel schakelen, dimmen en regelen.
• 3-voudige binaire ingang: Aansluiting van drie potentiaalvrije contacten voor uitgebreide functies.
• Akoestische signaalgever: Te gebruiken voor bevestigingstoon, statusmelding, deurbel of alarmsignaal.
• Geïntegreerde busaankoppelaar: Directe KNX-aansluiting zonder afzonderlijke extra module.
• Flexibele functies: Geschikt voor schakelen, dimmen, jaloeziebesturing, waardezender en scènes.
• Twee status-leds: Duidelijke optische terugmelding in het dagelijkse gebruik.
• Comfort bij waardeaanpassing: Stapgrootte kan door snel draaien vooraf worden geselecteerd.
• Gescheiden blokkeerfuncties: Instelknop en drukknopinterface kunnen apart worden geblokkeerd.
• Energiespaarmodus: Ondersteunt een efficiënte werking in moderne KNX-projecten.
• Breed toepassingsgebied: Ideaal voor woningbouw, kantoor, hotel en hoogwaardige gebouwtechniek.

Intelligente functies voor licht, zonwering en scènes

• Lichtbesturing: Schakelen en dimmen met directe, goed voelbare bedieningslogica.
• Jaloeziebesturing: Omhoog, omlaag en fijne verstelling via draai- en drukfunctie.
• Scènebedrijf: Lichtscènes eenvoudig oproepen en opslaan.
• Waardezender: Setpoints voor lichtsterkte of temperatuur gericht aanpassen.
• Signaaltoon bij actie: Akoestische terugmelding verhoogt comfort en veiligheid.
• Alarmfunctie: Optioneel met bevestiging door bediening van het bedienelement.
• Integratie van nevenposten: Extra contacten breiden de lokale bediening uit.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX draaisensor DS 4092 TS
Artikelnummer fabrikant	DS4092TS
EAN	4011377092501
Catalogus	Meervoudig bedieningsapparaat
Bussysteem	KNX TP 256
Busaankoppelaar	geïntegreerd
Nominale spanning KNX	DC 21 tot 32 V SELV
Stroomopname KNX	max. 12,5 mA
Drukknopinterface	geïntegreerd, 3-voudig
Binaire ingangen	3 voor potentiaalvrije contacten
Afvraagspanning	ca. 20 V
Kabellengte	max. 5 m
Bediening	Draaien of drukken op de instelknop
Functies	Schakelen, dimmen, jaloezie, waardezender, scène-nevenpost
Statusweergave	2 rode status-leds
Signaalgever	akoestisch, voor status, bediening of alarm
Montagetype	in inbouwdoos volgens DIN 49073
Omgevingstemperatuur	-25 °C tot +55 °C
Opslag- en transporttemperatuur	-25 °C tot +55 °C
Relatieve vochtigheid	max. 93 %, geen condensatie

Meer comfort in de KNX-praktijk door draaibediening en lokale extra ingangen

In de dagelijkse toepassing overtuigt het bedieningsapparaat door een zeer directe gebruikersinterface. De draaibeweging is ideaal voor fijne aanpassingen, bijvoorbeeld bij het dimmen of bij het instellen van de setpointwaarde. Het extra drukpunt zorgt voor duidelijke schakelcommando’s en een veilige scène-oproep. Door de drie geïntegreerde binaire ingangen kunnen extra drukknoppen, schakelaars of magneetcontacten worden geïntegreerd zonder dat een aparte interface nodig is. Dat bespaart ruimte in de planning en verhoogt de functiedichtheid op de installatielocatie.

Bijzonder interessant is de combinatie van haptische bediening, optische terugmelding en akoestisch signaal. Zo kan de signaalgever niet alleen als bevestigingstoon dienen, maar ook worden gebruikt voor meldingen, deurbelfuncties of alarmindicaties. Daarmee is het apparaat geschikt voor woonruimtes, gangen, vergaderruimtes, hotelkamers of hoogwaardige renovaties met KNX.

• Zeer intuïtieve bediening voor licht, zonwering en regeltoepassingen.
• Drie extra ingangen voor lokale uitbreidingen zonder externe interface.
• Akoestische melding verbetert terugmelding en gebruikerservaring.
• Compacte oplossing voor moderne ruimtes met hoge eisen aan design en functie.
• Geschikt voor nieuwe installatie en veeleisende modernisering.
• Aparte blokkeringen verhogen de veiligheid bij speciale bedrijfsmodi.

In vergelijking met klassieke KNX-druksensoren van de fabrikant biedt dit model een andere bedieningsfilosofie. In plaats van meerdere toetsen staat hier de fijn doseerbare draaibeweging centraal. Dat is vooral bij dimwaarden, temperatuursetpoints of jaloezieposities een echt voordeel. Ten opzichte van eenvoudige KNX-nevenposten zonder geïntegreerde busaankoppeling is de oplossing duidelijk compacter, omdat busaankoppeling, draaisensor en drukknopinterface in één apparaat zijn verenigd.

In het Jung-assortiment zijn druksensoren met meerdere afzonderlijke bedienvlakken eerder geschikt voor ruimtes met veel direct zichtbare functies. De draaisensor toont zijn kracht daarentegen juist waar een elegante, gereduceerde bediening met nauwkeurige waardeaanpassing gewenst is. Voor pure schakeltaken kan een klassieke druksensor volstaan. Voor dimmen, setpointaanpassing en scenische bediening is draaibediening vaak de comfortabelere keuze.

Terwijl KNX-drukknoppen met wippen vaak worden gebruikt voor duidelijk gescheiden commando’s zoals aan, uit of scène, is dit apparaat geoptimaliseerd voor bijna traploze bedieningsprocessen. Het is daarom bijzonder geschikt voor armaturen met dimactor, voor jaloezieactoren met nauwkeurige verstelling of voor ruimteregelaars met setpointinstelling. In gangen of entreezones kan de akoestische signaalgever bovendien extra als deurbeltoon of meldingsgever worden geïntegreerd, wat bij veel standaard druksensoren niet in deze vorm is voorzien.

Als in een project veel raamcontacten of externe drukknoppen lokaal moeten worden geïntegreerd, biedt de geïntegreerde 3-voudige drukknopinterface een duidelijke meerwaarde. Bij apparaten zonder deze interface is daarvoor meestal extra hardware nodig. Daardoor is de oplossing bijzonder geschikt voor ruimtes waarin bediening en lokale signaaldetectie op één punt moeten worden gebundeld.

Vergelijkbare KNX-bedieningsapparaten van andere merken zijn bijvoorbeeld hoogwaardige draai- of multifunctionele sensoren van Gira, MDT of Busch-Jaeger. Deze producten bieden deels vergelijkbare basisfuncties voor schakelen, dimmen en jaloezie. Verschillen zijn meestal te zien in bedieningsconcept, designlijnen, functionaliteit van de ingangen en soort terugmelding.

• Gira: Vaak sterk designgericht en goed voor representatieve ruimtes, maar met een andere bedieningslogica afhankelijk van de serie.
• MDT: Vaak zeer functioneel sterk in ETS, meestal eerder gericht op klassieke drukknopconcepten.
• Busch-Jaeger: Breed KNX-portfolio met focus op design en gebouwcomfort, maar niet altijd met dezelfde combinatie van draaibediening, akoestisch signaal en 3-voudige ingangen.

Belangrijk voor de praktijk: de KNX-communicatie is systeembreed gestandaardiseerd, maar de volledige compatibiliteit heeft vooral betrekking op groepsobjecten en datapunten. Bediengevoel, parametrering en speciale functies verschillen per fabrikant soms duidelijk.

Voor een nette inbedrijfstelling is het aan te raden de functies van draaiknop, drukpunt en binaire ingangen vroeg in het project duidelijk vast te leggen. Een zinvolle aanpak is om het drukpunt te gebruiken voor schakelen of scène-oproep en de draaibeweging te reserveren voor dimwaarden of setpointwijzigingen. Zo blijft de bediening voor de gebruiker duidelijk en gemakkelijk aan te leren.

• Voorbeeld licht: Kort drukken voor aan of uit, linksom of rechtsom draaien voor dimmen in vaste stappen.
• Voorbeeld jaloezie: Drukken voor stop of scènepositie, draaien voor omhoog of omlaag evenals fijne lamellenverstelling.
• Voorbeeld ruimteklimaat: Draaien om het temperatuursetpoint te wijzigen, kort drukken voor comfort of standby.

In ETS moeten groepsadressen logisch worden gescheiden, bijvoorbeeld naar licht, zonwering, scènes en meldingen. Voor de drie binaire ingangen is een duidelijke toewijzing zinvol, bijvoorbeeld raamcontact, externe drukknop en deurcontact. De akoestische signaalgever kan worden gekoppeld aan statusobjecten of alarmobjecten. In hoogwaardige projecten loont het om bevestigingstoon en alarmtoon bewust van elkaar te onderscheiden, zodat gebruikers de toestand van het systeem direct kunnen interpreteren.

Bij waardezenderfuncties is een gematigde stapgrootte meestal de beste keuze. Voor gevoelige toepassingen zoals temperatuur of fijndimmen moet de wijziging klein worden gehouden. Voor jaloezieën of helderheidswaarden kan een snellere reactie zinvol zijn. De comfortfunctie met voorselectie van de stapgrootte door snel draaien is hierbij bijzonder nuttig, omdat zij fijne en snelle aanpassingen in één bedieningsconcept combineert.

De Jung KNX draaisensor met geïntegreerde busaankoppeling, 3-voudige binaire ingang, drukknopfunctie en akoestisch signaal DS 4092 TS DS4092TS combineert een elegant bediengevoel met een hoge functiedichtheid. Hij is de juiste keuze voor iedereen die licht, zonwering, scènes en waarden comfortabel, nauwkeurig en stijlvol wil aansturen. Met geïntegreerde drukknopinterface, akoestische terugmelding en KNX-aansluiting biedt dit meervoudige bedieningsapparaat een overtuigende oplossing voor veeleisende smart-home- en utiliteitsprojecten.
