KNX drukknopmodule standaard, 1-voudig – KNX aanraaksensor 2-voudig A 5071 TSM – Jung – 4011377106727:

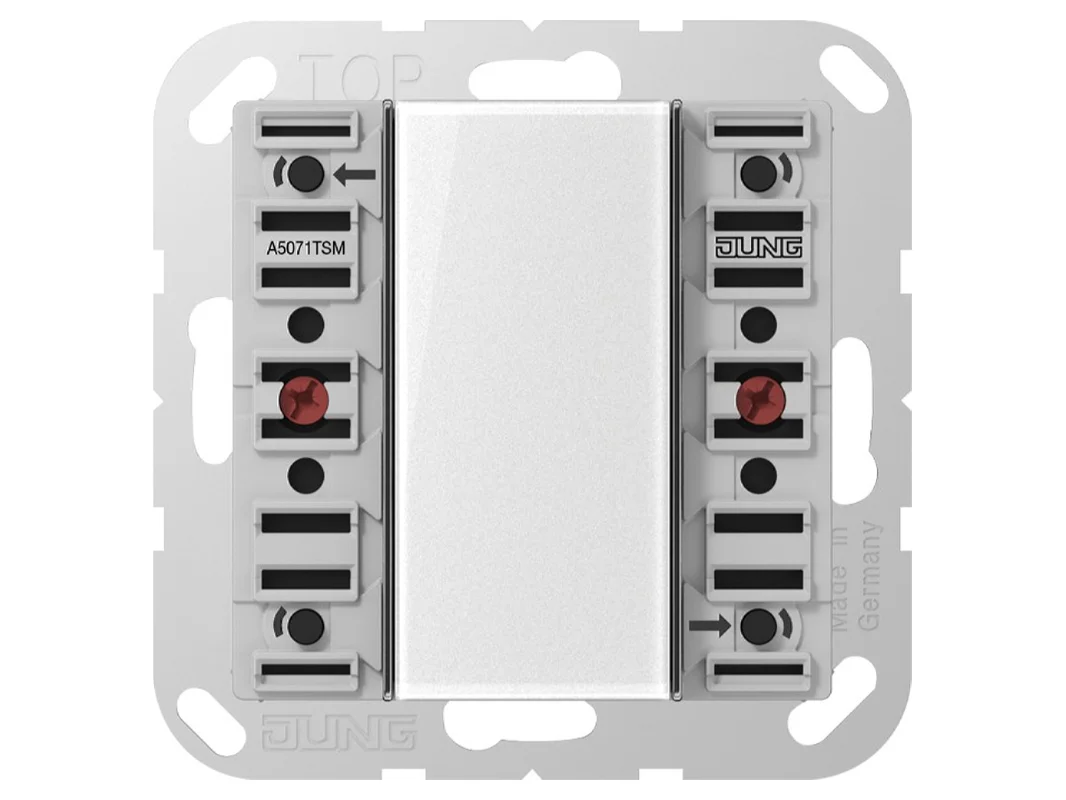

De Jung KNX tastsensor-module Standard 1-voudig inbouw-busaankoppelaar A 5071 TSM is een compacte en elegante oplossing voor de slimme KNX bediening in het gebouw. Het is geschikt voor het schakelen van licht, het dimmen, de jaloeziebesturing, het oproepen van scènes en voor andere KNX functies in woning- en utiliteitsbouw. Dankzij de geïntegreerde busaankoppelaar en de montage in een inbouwdoos volgens DIN 49073 kan de module netjes en volgens de norm in moderne installaties worden geïntegreerd.

Precieze KNX bediening voor licht, scène en jaloezie

De module is ontworpen voor gebruik met een 1-voudige tastenset en ondersteunt typische KNX toepassingen met hoge geschiktheid voor dagelijks gebruik. Per toetsenpaar is een rode status-led beschikbaar. Daarnaast zorgt een bedrijfs-led als oriëntatieverlichting en voor de weergave van de programmeerstatus voor duidelijke terugkoppeling tijdens het gebruik. De led-kleur kan op rood, groen of blauw worden ingesteld. Een beschriftingsveld vergemakkelijkt de duidelijke toewijzing op de plaats van gebruik. Voor de bouwplaatsbediening is al een transparante tastenset inbegrepen.

Producthighlights voordelen

• 1-voudige KNX drukknopmodule: Ideaal voor compacte bedieningspunten in woonruimte, kantoor of utiliteitsbouw.
• Geïntegreerde busaankoppelaar: Directe aansluiting op het KNX TP systeem zonder aparte extra module.
• Veelzijdige functies: Geschikt voor schakelen, dimmen, jaloezie, waardegever en scènes.
• Status veilig in beeld: Rode status-led per toetsenpaar voor duidelijke terugkoppeling.
• Oriëntatieverlichting: Bedrijfs-led instelbaar in rood, groen of blauw.
• Energiebesparingsmodus: Zinvol voor energie-efficiënte KNX concepten in het dagelijks gebruik.
• Beschriftingsveld: Nette aanduiding van functie of ruimte.
• Inbouwmontage: Geschikt voor inbouwdozen volgens DIN 49073.
• Bouwplaatsvriendelijk: Transparante afdekking en transparante tastenset voor de inbedrijfname al inbegrepen.
• Designsterk uitbreidbaar: Completering met passende Jung tastenset mogelijk.

Intelligente functies voor dagelijks gebruik

• Licht schakelen: Klassiek in- en uitschakelen van armaturen en lichtgroepen via KNX.
• dimmen: Korte en lange bediening voor comfortabele lichtregeling.
• Jaloezie bedienen: Omhoog-, omlaag- en lamellenfuncties via KNX objecten.
• Scènes oproepen: Lichtscènes of ruimtefuncties snel activeren met een druk op de knop.
• Waardegever gebruiken: Geschikt voor gedefinieerde setpoints en verdere automatiseringstaken.
• Programmeerweergave: De bedrijfs-led geeft de toestand bij inbedrijfname en service duidelijk aan.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Jung KNX tastsensor-module Standard 1-voudig inbouw-busaankoppelaar A 5071 TSM
EAN	4011377106727
Catalogus	Aanraaksensor
ETS-productfamilie	Drukknop
Producttype	Drukknop 1-voudig
KNX medium	TP 256
Bussysteem	KNX TP
Met busaankoppeling	ja, geïntegreerd
Montagewijze	Inbouw
Montageplaats	Inbouwdoos volgens DIN 49073
Aantal toetsen	1
Aantal bedieningspunten	2
Functies	Schakelen, dimmen, jaloeziebesturing, waardegever, scène-oproep
Statusweergave	rode status-led per toetsenpaar
Bedrijfs-led	als oriëntatieverlichting en programmeerweergave, kleur instelbaar
Led-kleuren	rood, groen of blauw
Beschriftingsveld	ja
Energiebesparingsmodus	ja
Uitvoering	inclusief transparante afdekking en transparante tastenset voor bouwplaatsgebruik
Completering	met Jung tastenset 1-voudig, art.-nr. A 501 TSA ..

Meer comfort op het bedieningspunt door duidelijke KNX structuur en flexibele uitbreiding

De Jung KNX tastsensor-module Standard 1-voudig inbouw-busaankoppelaar A 5071 TSM is de juiste keuze voor iedereen die een discreet, normconform en veelzijdig KNX bedieningspunt wil opbouwen. De module combineert eenvoudige bedieningslogica met duidelijke statusweergave en is daarmee ideaal voor licht, zonwering en scènes in woningen, kantoren en kleinere utiliteitsoppervlakken.

Een belangrijk voordeel ligt in het flexibele gebruik van een compacte 1-voudige bedieningsplaats. Waar op andere plaatsen alleen wordt geschakeld, kan deze module afhankelijk van de ETS parametrering duidelijk meer presteren. Zo kan een toetsenpaar bijvoorbeeld worden gebruikt voor licht en dimmen, voor jaloezie omhoog en omlaag of voor scènes en centrale functies. De instelbare bedrijfs-led verbetert de oriëntatie in de ruimte en ondersteunt de service bij de inbedrijfname.

• Zeer geschikt voor afzonderlijke ruimtes, gangen, kantoren en hotelzones met duidelijke bedieningsfuncties.
• Hoge geschiktheid voor dagelijks gebruik door statusweergave en oriëntatieverlichting direct op de drukknop.
• Nette integratie in klassieke Jung schakelaarprogramma’s met passende tastenset.
• Ideaal voor nieuwbouw, modernisering en de geordende KNX retrofit in het inbouwbereik.
• Al op de bouwplaats bruikbaar, ook wanneer de definitieve designafdekking nog niet is gemonteerd.

Binnen het Jung assortiment is de 1-voudige module de compacte oplossing voor eenvoudige en duidelijk gedefinieerde bedieningstaken. Ten opzichte van 2-voudige of 4-voudige varianten biedt deze een gereduceerde functionele omvang per inbouwlocatie, maar oogt daardoor bijzonder opgeruimd en is goed geschikt voor ruimtes met slechts één hoofdfunctie. Wie op één plaats meerdere verbruikers, scènes of gescheiden lichtgroepen wil bedienen, kiest eerder voor modules met meer bedieningspunten.

Vergeleken met Jung KNX tastsensoren met uitgebreide functionaliteit, bijvoorbeeld met extra sensoren of een groter bedieningsvlak, is deze standaarduitvoering bewust slank gehouden. Ze is ideaal wanneer betrouwbaarheid, duidelijke bedieningslogica en een economische KNX implementatie centraal staan.

Standaardmodules zoals deze uitvoering worden vaak ingezet waar een directe en eenvoudige gebruikersgeleiding gewenst is. Modellen met meer kanalen zijn meer geschikt voor open woonruimtes, vergaderruimtes of multifunctionele zones. Draadloze varianten van de fabrikant zijn daarentegen interessant wanneer op de montageplaats geen klassieke busleiding aanwezig is. De voorliggende inbouwmodule is de juiste oplossing voor vast bedrade KNX installaties met stabiele TP infrastructuur.

Vergelijkbare 1-voudige KNX tastsensoren van Gira, MDT of Busch-Jaeger dekken vergelijkbare basisfuncties af zoals schakelen, dimmen en scènebesturing. Verschillen blijken meestal uit het designsysteem, de led-logica, de parametrering en aanvullende functies zoals temperatuurmeting of een uitgebreid statusconcept.

• Gira: Vaak sterk gericht op designlijnen en systeemintegratie in het schakelaarprogramma.
• MDT: Vaak met zeer uitgebreide ETS parametrering en veel communicatieobjecten.
• Busch-Jaeger: Afhankelijk van de serie met focus op bedieningscomfort en afgestemde ruimteregeling.

Belangrijk voor de praktijk: De KNX basiscommunicatie is systeemwijd gestandaardiseerd. Bij gemengde projecten met meerdere merken is integratie daarom in de regel goed mogelijk. Verschillen liggen vooral in het bedieningsconcept en in de fabrikantspecifieke applicaties.

Voor een nette inbedrijfname is het aan te bevelen de toetsfunctie al vóór de adressering duidelijk vast te leggen. Bij een 1-voudige module met twee bedieningspunten is een typische toewijzing bijvoorbeeld boven licht aan respectievelijk helderder en beneden licht uit respectievelijk donkerder. Als alternatief kan boven jaloezie omhoog en beneden jaloezie omlaag worden geparametreerd.

Voor lichtscènes is een duidelijke scheiding van de groepsadressen zinvol. Een toets kan een korte druk krijgen voor schakelen en een lange druk voor scène of dimmen. In gangen of slaapruimtes is het zinvol de bedrijfs-led als discrete oriëntatieverlichting te gebruiken. In servicegevallen helpt een eenduidige beschrijving in ETS, bijvoorbeeld op ruimte en functie, zoals “BG Wonen Licht Plafond” of “OG Slapen Jaloezie Zuid”.

Bij zonweringsfuncties moet worden gecontroleerd of korte en lange toetsaanslagen logisch en uniform overeenkomen met andere ruimtes. Dat verhoogt de gebruikersacceptatie in het dagelijks gebruik. Voor scènes loont een benaming naar reële toepassingen zoals “Avond”, “Reiniging” of “Presentatie”, zodat bediening en onderhoud ook later duidelijk navolgbaar blijven.

Met deze tastsensor-module kiest u voor een doordachte KNX oplossing voor professionele gebouwautomatisering. Het apparaat overtuigt door geïntegreerde busaankoppeling, flexibele functies, duidelijke led-terugkoppeling en een nette inbouwintegratie. Zo ontstaat een betrouwbaar bedieningspunt voor licht, jaloezie en scènes dat techniek en design zinvol verbindt.

Als u een hoogwaardige Jung KNX drukknop zoekt voor één enkele, duidelijk gestructureerde bedieningsplaats, dan is deze module een overtuigende keuze voor duurzame functionaliteit, eenvoudige ETS integratie en een harmonieus schakelaarprogramma.
