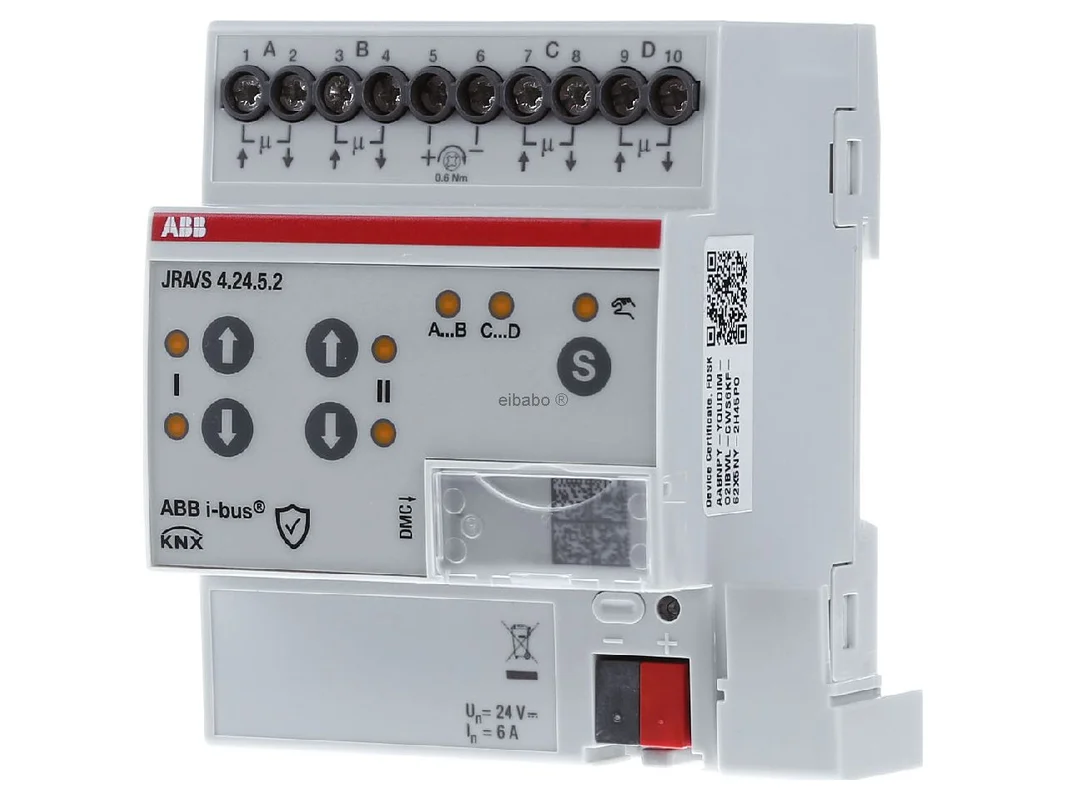

KNX Jaloezie-actuator, 4-polig, aandrijving – Zonweringactuator voor bussysteem JRA/S4.24.5.2 – Busch Jaeger – 2CDG110298R0011 – 4053546111033:

De Busch Jaeger KNX jaloezieactor 4-voudig 24 V DC met looptijdbepaling en handbediening JRA/S4.24.5.2 is een krachtige oplossing voor de nauwkeurige besturing van zonwering en aandrijvingen in het KNX-systeem. Het apparaat stuurt tot vier onafhankelijke 24 V DC-aandrijvingen aan en is geschikt voor jaloezieën, rolluiken, markiezen en andere hangende elementen. Ook deuren, ramen en ventilatiekleppen kunnen comfortabel en veilig worden geïntegreerd.

Nauwkeurige KNX-besturing voor 24 V DC-aandrijvingen in zonwering en ventilatie

De actor overtuigt met automatische looptijdbepaling voor een exacte positionering en met directe handbediening op het apparaat. Daardoor wordt de ingebruikname vereenvoudigd en ook de service in de schakelkast merkbaar vergemakkelijkt. Elektromechanisch vergrendelde uitgangen verhogen de bedrijfszekerheid, terwijl typische KNX-functies zoals op/neer, stop, lamellenverstelling, scène-oproep, positiesturing en statusmeldingen veelzijdige toepassingen mogelijk maken.

Producthighlights voordelen

• Vier uitgangen voor 24 V DC: Geschikt voor onafhankelijke aandrijvingen in zonwering, raamtechniek en ventilatie.
• Automatische looptijdbepaling: Zorgt voor een betrouwbare en nauwkeurige positionering.
• Handbediening direct op het apparaat: Ideaal voor test, service en snelle functiecontrole.
• Geen hulpspanning nodig: Vermindert de inspanning bij planning en bekabeling.
• Elektromechanische vergrendeling: Verhoogt de veiligheid van de uitgangen tijdens gebruik.
• Lamellenverstelling en stop: Fijne aanpassing van licht, privacy en ruimteklimaat.
• Positie- en scènesturing: Perfect voor centrale zonweringsconcepten in smart buildings.
• Veiligheidsfuncties: Ondersteunt geprioriteerde processen bij beschermings- en alarmsituaties.
• Zonwering evenals verwarmen/koelen-automatiek: Bevordert comfort en energie-efficiëntie.
• Statusmeldingen: Duidelijke terugmeldingen voor visualisatie, diagnose en logica.
• KNX Data Secure: Bescherming van de communicatie in moderne KNX-projecten.

Intelligente functies voor moderne gebouwen

• Zonwering naar behoefte: Jaloezieën en markiezen bewegen gericht naar passende posities.
• Fijne lamellensturing: Daglicht en verblinding kunnen zeer nauwkeurig worden afgestemd.
• Centrale scènes: Comfortfuncties voor werken, wonen, presentatie of avondbedrijf.
• Integratie van ventilatiekleppen: Ondersteunt afgestemde processen in ruimteklimaat en ventilatie.
• Besturing van ramen en deuren: Ook lineaire 24 V DC-toepassingen zijn mogelijk.
• Statusmelding aan KNX: Nuttig voor visualisatie, meldkamer en automatische logica.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Busch Jaeger KNX jaloezieactor 4-voudig 24 V DC met looptijdbepaling en handbediening JRA/S4.24.5.2
EAN	4053546111033
Artikelnummer	2CDG110298R0011
Catalogus	Jaloezieactor
Productreeks	KNX
Bussysteem	KNX TP
Veiligheidsstandaard	KNX Data Secure
Aantal uitgangen	4-voudig
Type aandrijving	24 V DC-aandrijvingen
Nominale spanning	24 V DC
Uitgangsspanning	24 V DC
Maximale schakelstroom	6 A
Maximaal schakelvermogen	144 W
Montagetype	DIN-rail
Breedte	4 TE
Beschermingsgraad	IP20
Handbediening	Ja
LED-indicatie	Ja
Bijzondere kenmerken	Automatische looptijdbepaling, elektromechanische vergrendeling, statusmeldingen
Toepassingsgebieden	Jaloezieën, rolluiken, markiezen, deuren, ramen, ventilatiekleppen

Efficiënte KNX-zonwering en aandrijfbesturing voor veeleisende projecten

De Busch Jaeger KNX jaloezieactor 4-voudig 24 V DC met looptijdbepaling en handbediening JRA/S4.24.5.2 is bijzonder geschikt voor gebouwen waarin 24 V DC-aandrijvingen exact, veilig en met een hoge functiedichtheid moeten worden aangestuurd. De automatische registratie van de looptijd ondersteunt een nauwkeurige positionering van hangende elementen en aandrijfelementen. Dat is vooral bij gevels met wisselende lichtomstandigheden of bij ventilatietoepassingen met vaste doelposities een duidelijk voordeel.

Bijzonder praktijkgericht is de directe bediening op het apparaat. Bij de ingebruikname kunnen afzonderlijke kanalen zonder omweg worden gecontroleerd, terwijl statusindicaties de diagnose vergemakkelijken. In KNX-installaties met hoge eisen aan comfort en energie-efficiëntie kan de actor zeer goed worden geïntegreerd in centrale zonweringslogica, temperatuurstrategieën en veiligheidsrelevante processen.

• Nauwkeurige besturing van maximaal vier onafhankelijke 24 V DC-aandrijvingen.
• Geschikt voor zonwering, raamautomatisering en ventilatietechniek.
• Automatische looptijdbepaling bespaart tijd bij parametrering en afstemming.
• Directe handbediening ondersteunt service, test en onderhoud.
• Zeer geschikt voor scènes, centrale commando’s en positievorgaben.
• Meer comfort door zonwering evenals verwarmen/koelen-automatiek.
• Veilige uitgangsbesturing door elektromechanische vergrendeling.
• Duidelijke statusmeldingen voor visualisatie en gebouwbeheertechniek.

Binnen het assortiment van de fabrikant is dit model specifiek ontworpen voor 24 V DC-aandrijvingen. Ten opzichte van klassieke jaloezieactoren voor 230 V AC-motoren ligt het wezenlijke verschil in het type aandrijving en daarmee in het typische toepassingsgebied. De 24 V DC-uitvoering is vooral zinvol daar waar laagspanning, speciale aandrijvingen of raam- en ventilatietoepassingen vereist zijn.

In vergelijking met eenvoudigere actoren zonder automatische looptijdbepaling biedt deze variant meer precisie bij positie en loopgedrag. Dat is een voordeel bij toepassingen met exact gedefinieerde eindposities of terugkerende automatische bewegingen.

Modellen voor 230 V AC-zonwering worden meestal ingezet in klassieke rolluik- en jaloezie-installaties in de woningbouw. Deze 24 V DC-versie is daarentegen bijzonder interessant voor technische gebouwinstallaties, speciale ramen, ventilatiekleppen of gemotoriseerde elementen met laagspanning. Wie dus niet alleen standaardzonwering, maar ook technische openers of speciale gevelelementen in KNX wil integreren, profiteert van deze oriëntatie.

Varianten met een ander aantal kanalen kunnen geschikter zijn voor kleinere of grotere projecten. De 4-voudige uitvoering biedt een goede middenweg tussen ruimtebeslag, functionaliteit en een nette kanaalscheiding.

Vergelijkbare KNX-jaloezieactoren voor 24 V DC zijn ook van ABB, MDT en Gira te vinden in vergelijkbare projectomgevingen, waarbij de exacte uitvoering per serie varieert. MDT zet bij sommige modellen sterker in op uitgebreide comfortlogica en deels zeer diepgaande parametrering. Gira focust vaak op een heldere systeemintegratie in hoogwaardige KNX-installaties. ABB biedt binnen de wereld van KNX-actoren eveneens oplossingen met brede gebouwfunctionaliteit en sterke projectgerichtheid.

Essentiële verschillen blijken meestal uit de diepgang van de applicatie, uit diagnosefuncties, uit comfortkenmerken en uit de uitvoering voor 24 V DC of 230 V AC. Voor de compatibiliteit binnen het KNX-project zijn de basisfuncties in de regel goed integreerbaar, omdat centrale KNX-communicatieobjecten gestandaardiseerd worden gebruikt.

In ETS is het aan te raden om eerst elk kanaal duidelijk naar toepassing te benoemen, bijvoorbeeld “Zuid jaloezie kantoor”, “Raam ventilatie vergaderruimte” of “Markies terras”. Dat vergemakkelijkt groepsadressering, diagnose en later onderhoud aanzienlijk. Voor zonwering moeten de parameters voor looptijd en lamellenverstelling zorgvuldig op de werkelijke aandrijving worden afgestemd, zodat posities reproduceerbaar kunnen worden aangestuurd.

Een praktijkgericht voorbeeld is de combinatie van 1-bit-objecten voor op/neer en stop met 1-byte-objecten voor absolute positie. Zo kan een ruimtetaster eenvoudige rijcommando’s verzenden, terwijl een weerstation of visualisatie exacte posities opgeeft. Voor een zonweringsfunctie is het zinvol om prioriteiten duidelijk vast te leggen: wind of veiligheidsmelding krijgt voorrang, daarna volgen weersautomatiek en handmatige bediening.

Bij ramen of ventilatiekleppen is het vaak nuttig om vaste posities voor zomerventilatie, nachtkoeling of beschermingsbedrijf aan te leggen. Scènes kunnen dan gericht waarden verzenden, zoals “Ventileren”, “Zonweren”, “Afwezig” of “Reiniging”. Zo wordt de installatie in het dagelijks gebruik eenvoudiger te bedienen en reageert zij tegelijk consistent.

Wie een compacte, veilige en veelzijdige oplossing zoekt voor 24 V DC-aandrijvingen, maakt met deze jaloezieactor een sterke keuze. Het apparaat combineert nauwkeurige looptijdbepaling, comfortabele handbediening en uitgebreide KNX-functies in een professionele uitvoering voor moderne gebouwautomatisering.

Of het nu gaat om veeleisende zonwering, gemotoriseerde ramen of intelligente ventilatiekleppen: deze actor vormt de basis voor efficiënte processen, hoog comfort en een nette systeemintegratie in uw KNX-project.
