Description

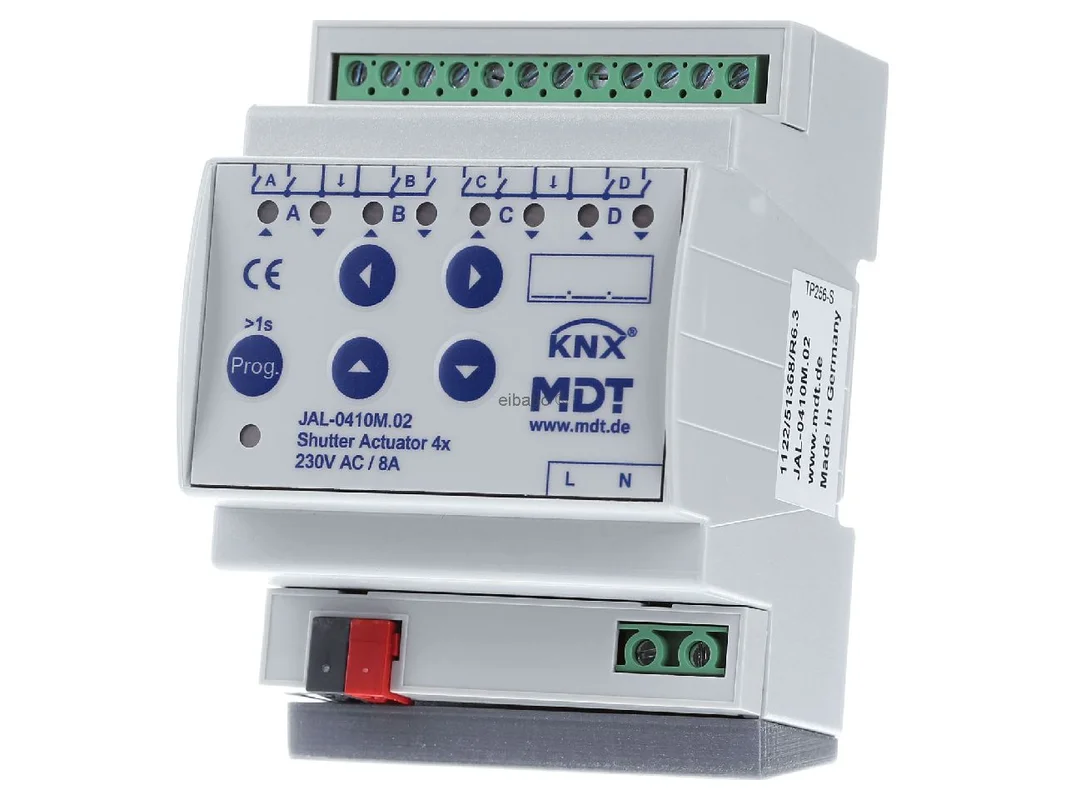

KNX jaloezieactor 4-voudig met looptijdmeting, 4TE, REG, 10A, 230VAC, JAL-0410M.02 – MDT – 4251916130626:

De MDT KNX jaloezieactor 4-voudig met looptijdmeting voor DIN-railmontage 10A 230V AC JAL-0410M.02 is een krachtige oplossing voor de intelligente aansturing van jaloezieën, rolluiken en vergelijkbare 230V-aandrijvingen in moderne KNX-installaties. Het apparaat combineert vier kanalen, nauwkeurige looptijdmeting en een zeer flexibele applicatie in een compacte DIN-railmontagevorm. Zo kunnen zonwering, privacy en ruimtecomfort efficiënt, veilig en naar behoefte worden geautomatiseerd.

Nauwkeurige KNX-zonwering voor woningbouw en utiliteitsbouw

Met automatische looptijdmeting en opslag van de waarden maakt de actor een exacte positionering van hoogte en lamellen mogelijk. De geïntegreerde zonnestandberekening ondersteunt slimme zonwering gedurende de dag en helpt verblinding te verminderen en het binnenklimaat te verbeteren. Dankzij lokale bediening, LED-weergave per kanaal en uitgebreide functies voor scène, alarm, blokkering en centrale bediening is het apparaat zowel geschikt voor veeleisende woonprojecten als voor functionele gebouwautomatisering in de utiliteitssector.

Producthighlights voordelen

• Vier jaloeziekanalen: Voor de aansturing van maximaal vier 230V-aandrijvingen in een compacte REG-bouwvorm.
• Automatische looptijdmeting: Looptijden worden geregistreerd en opgeslagen, wat de positionering merkbaar nauwkeuriger maakt.
• Zonnestandberekening: Ondersteunt automatische zonwering volgens het verloop van de dag en verbetert licht- en warmtemanagement.
• Flexibele bedrijfsmodus: Geschikt voor jaloezie en rolluik met vrij instelbare loop-, pauze- en staptijd.
• Lamellennaregeling: Fijne naregeling voor hoge privacy- en verblindingsbescherming bij goed gebruik van daglicht.
• Ventilatiefunctie: Praktische aansturing bij geopend of gekanteld raam.
• Handbediening op het apparaat: Snelle controle en bediening direct in de verdeler, indien gewenst vergrendelbaar.
• LED per kanaal: Duidelijke statusweergave voor diagnose, onderhoud en inbedrijfstelling.
• Scènes en automatisering: Uitgebreide 1-bit automatische posities evenals 1-byte positionering voor hoogte en lamellen.
• Hoge bedrijfszekerheid: Instelbaar gedrag bij alarm, blokkering en uitval en terugkeer van de busspanning.

Intelligente functies voor meer comfort en bescherming

• Exacte positionering: Tipbedrijf en vrij instelbare staptijd maken een zeer nauwkeurige aansturing van tussenposities mogelijk.
• Centrale commando’s: Meerdere zonweringen kunnen gemakkelijk in verzamelgroepen worden samengevat.
• Alarmfuncties: Reacties op veiligheids- of beschermingssignalen kunnen per kanaal worden vastgelegd.
• Blokkeerfuncties: Afzonderlijke kanalen kunnen worden beveiligd tegen ongewenste bediening of automatisering.
• Prioriteit en gedwongen sturing: Belangrijke commando’s krijgen voorrang en kunnen met terugvaltijd worden geparametreerd.
• Geoptimaliseerd voor ETS: Snelle applicatiedownload door Long Frame Support voor ETS5.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX jaloezieactor 4-voudig met looptijdmeting voor DIN-railmontage 10A 230V AC JAL-0410M.02
EAN	4251916130626
Catalogus	Jaloezieactor
Bussysteem	KNX, geïntegreerde busaankoppelaar
Montagewijze	REG
Breedte	4 module-eenheden
Aantal uitgangen	4 jaloezie-uitgangen
Aantal ingangen	0
Nominale spanning aandrijving	230V AC
Stroomsoort	AC
Schakelstroom ohms	8A
Max. schakelvermogen	300W
Geschikt voor motoren	230V AC-motoren tot 300W
Looptijdmeting	Ja, automatisch met opslag
Lokale bediening	Ja, vergrendelbaar
LED-weergave	Ja, per kanaal
Bedrijfsmodi	Jaloezie, rolluik
Beschermingsgraad	IP20
Bijzondere functies	Zonnestandberekening, lamellennaregeling, ventilatiefunctie, scènes, alarm-, centrale en blokkeerfuncties
ETS-ondersteuning	Long Frame Support voor ETS5

Meer precisie en comfort in KNX-zonwering

Deze 4-voudige actor is ideaal wanneer meerdere zonweringen netjes gecoördineerd en tegelijk zeer fijn geparametreerd moeten worden. Het apparaat is bijzonder sterk in projecten waarbij exacte looptijden, gedefinieerde tussenstanden en automatische zonwering op basis van de zonnestand gevraagd zijn. Dat maakt het een zeer goede keuze voor woningen met grote raamoppervlakken, kantoren met hoge eisen aan verblindingsbescherming of gebouwen met gemengd gebruik en duidelijke comfortdoelen.

De automatische meting van de looptijden bespaart moeite bij de inbedrijfstelling en verbetert de nauwkeurigheid in het dagelijks gebruik. Ook bij wisselende eisen blijft het apparaat flexibel, omdat looptijd, pauze, stapbedrijf en afzonderlijke verplaatstijd voor omhoog en omlaag individueel kunnen worden ingesteld. Zo kunnen verschillende zonweringen en motortypen perfect passend in een KNX-logica worden geïntegreerd.

• Zeer nauwkeurige positionering door automatische looptijdmeting en opslag.
• Meer comfort door automatische zonwering en lamellennaregeling.
• Netjes geïntegreerd in centrale KNX-concepten met scènes, alarm en blokkeerobjecten.
• Praktische handbediening voor service, test en snelle functiecontrole.
• Geschikt voor jaloezieën en rolluiken binnen een professionele gebouwautomatisering.
• Goed overzicht in de schakelkast dankzij LED-status per kanaal.

Binnen het MDT-assortiment is dit model gepositioneerd tussen compacte varianten met minder kanalen en grotere actoren voor uitgebreide geveloplossingen. Ten opzichte van 2-voudige uitvoeringen biedt het een betere ruimte-efficiëntie in de verdeler wanneer meerdere aandrijvingen in één zone samenkomen. Vergeleken met 8-voudige varianten is de 4-voudige versie vooral geschikt wanneer middelgrote projectgroottes, korte leidingwegen of duidelijk gescheiden ruimtegruppen centraal staan.

In tegenstelling tot eenvoudigere jaloezieactoren zonder looptijdmeting ligt het grote voordeel hier in de nauwkeurigere positierit. Wie gerichte lamellenstanden, gedefinieerde ventilatieposities of nette scènebewegingen wenst, profiteert duidelijk van de automatische registratie en opslag van de looptijden. Voor kleinere standaardtaken kan een eenvoudigere actor volstaan, maar voor uitgebreide comfortfuncties is deze uitvoering duidelijk sterker.

Een 4-voudig apparaat zoals dit is vaak de beste keuze voor verdiepingen, woonruimtes of duidelijk gescheiden gevelzijden. Grotere MDT-jaloezieactoren zijn vooral de moeite waard in centrale verdelers met veel motoren en een hoge kanaalbündeling. Kleinere varianten zijn daarentegen zinvol wanneer afzonderlijke ruimtes onafhankelijk worden uitgebouwd of slechts enkele zonweringen in een onderverdeler worden aangesloten.

Bij toepassingen met hoge eisen aan lichtsturing, verblindingsvrijheid en gebruik van daglicht komt dit model beter tot zijn recht dan pure basisactoren. De combinatie van zonnestandberekening, 1-byte positionering en ventilatiefunctie maakt de parametrering verfijnder en het latere gebruik duidelijk comfortabeler.

Vergelijkbare KNX-jaloezieactoren van andere bekende fabrikanten zijn bijvoorbeeld apparaten van Gira, Jung of ABB. Deze producten bieden eveneens meerkanaalssturing voor jaloezieën en rolluiken in het KNX-systeem, maar verschillen vaak in parametrering, bedieningslogica en diepgang van de applicatie.

• Gira: Sterke KNX-integratie en goede handbediening, deels met focus op klassieke objecttoepassingen. Verschillen liggen vaak in de menustructuur en de functionele omvang van de applicatie.
• Jung: Biedt eveneens modellen met handbediening en deels automatische looptijdherkenning. Afhankelijk van de uitvoering kunnen AC- en DC-aandrijvingen breder worden afgedekt.
• ABB: Beproefde KNX-actoren voor standaard- en utiliteitsprojecten. Verschillen tonen zich vaak in functiedichtheid, parameterdiepte en detailniveau van de zonweringslogica.

De basisfunctie op KNX-basis is doorgaans systeemtechnisch compatibel, omdat centrale datapunten gestandaardiseerd worden gebruikt. Verschillen ontstaan vooral in comfortfuncties, diagnose en detaildiepte bij de ETS-parametrering.

In ETS is het aan te raden eerst elk kanaal duidelijk te benoemen op basis van ruimte, gevelzijde of functie. Daarna moet per kanaal worden vastgelegd of het bedrijf als jaloezie of rolluik plaatsvindt. Voor een nauwkeurige positionering is het zinvol de automatisch gemeten looptijden te controleren en indien nodig af te stemmen op de werkelijke omstandigheden, bijvoorbeeld bij zware zonweringen of verschillende motoreigenschappen.

Voor typische woningbouwprojecten is een goede structuur met aparte groepsadressen voor omhoog/omlaag, stop, absolute hoogte, lamellenhoek, status en blokkering zeer behulpzaam. Zo blijft de installatie overzichtelijk bij service en latere aanpassingen. In kantoren of aan zuidzijdes loont de combinatie van weersgegevens, helderheidswaarde en zonnestand, zodat de zonweringen niet alleen op helderheid maar ook op de werkelijke invalshoek reageren.

Een praktisch voorbeeld is de scène “Werken aan het beeldscherm”: De zonwering gaat naar een middelhoge stand, de lamellen worden licht nageregeld en verblinding wordt verminderd zonder de ruimte sterk te verduisteren. Een tweede scène “Ventileren” kan bij gekanteld raam een veilige tussenpositie aansturen. Voor centrale functies is een duidelijke prioriteit aan te bevelen, zodat bijvoorbeeld alarm- of beschermingscommando’s normale comfortcommando’s betrouwbaar overrulen.

Wie een moderne, fijn instelbare en bedrijfszekere oplossing voor de KNX-zonweringssturing zoekt, krijgt hier een doordachte actor voor professionele toepassingen. De combinatie van vier kanalen, looptijdmeting, zonnestandberekening en krachtige ETS-applicatie maakt het apparaat tot een overtuigende keuze voor veeleisende smart-home- en utiliteitsprojecten. Daarmee verhoogt u comfort, energie-efficiëntie en bedieningskwaliteit op een hoog niveau.
