Description

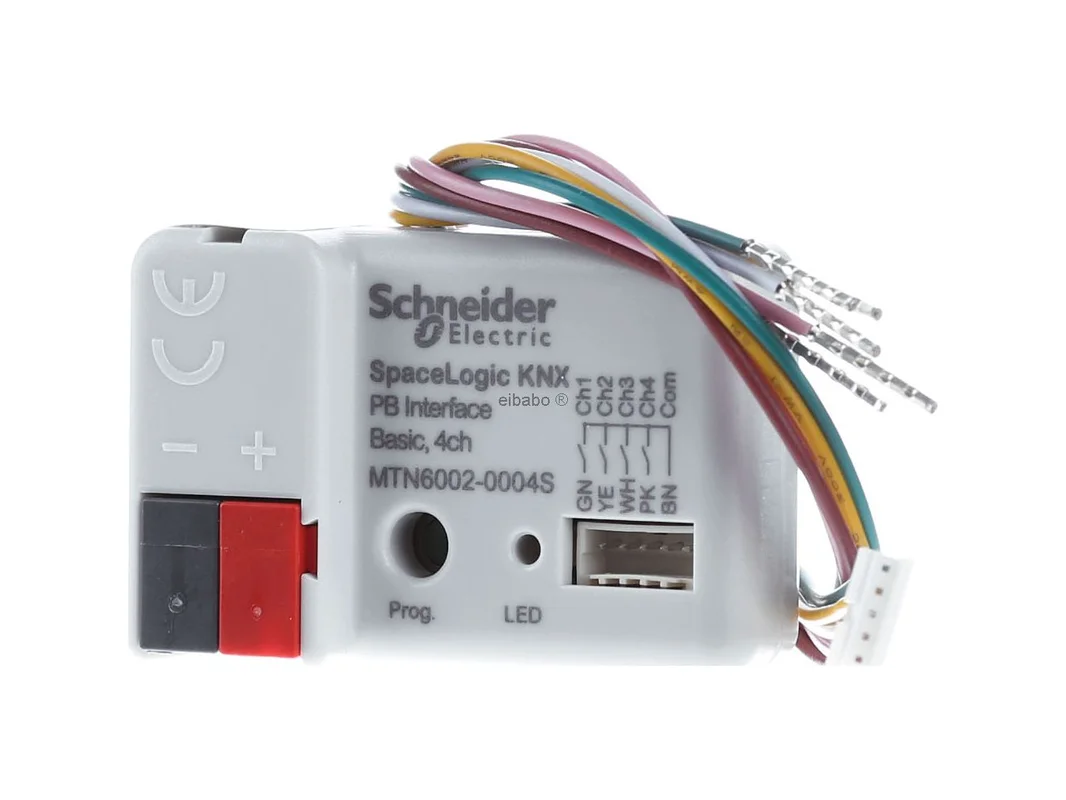

KNX-knopinterface 4f – Binaire ingang voor bussysteem 4-kanaals MTN6002-0004S – Merten – 3606487137429:

De Merten KNX drukknopinterface 4-voudig Secure Basic binaire ingang inbouw MTN6002-0004S is de compacte oplossing om klassieke drukknoppen, schakelaars of reedcontacten veilig in een moderne KNX-installatie te integreren. Vier vrij bruikbare kanalen zetten fysieke contacttoestanden om in KNX-signalen en openen daarmee vele mogelijkheden voor verlichting, zonwering, scènes, temperatuur en statusmeldingen in het smart building.

Nauwkeurige KNX-integratie voor drukknoppen, contacten en signalen

De inbouwinterface is ontworpen voor verdekte montage en is ideaal geschikt voor zowel nieuwe installaties als voor de retrofit van bestaande bedieningspunten. Elk van de vier kanalen kan in de ETS flexibel als in- of uitgang worden gedefinieerd. Zo kunnen niet alleen potentiaalvrije contacten worden aangesloten, maar kunnen ook zwakstroom-leds voor statusweergave worden gebruikt. KNX Data Secure verhoogt daarbij de bescherming van de communicatie en ondersteunt een veilig automatiseringsconcept in woningbouw en utiliteitsbouw.

Producthighlights voordelen

• Vier flexibele kanalen: Vrij als in- of uitgang parametriseerbaar.
• KNX Data Secure: Beveiligde buscommunicatie voor hoge systeembetrouwbaarheid.
• Voor potentiaalvrije contacten: Geschikt voor drukknoppen, schakelaars en reedcontacten.
• Veelzijdige bedieningsfuncties: Schakelen, dimmen, jaloezie, scène en ruimtetemperatuur.
• Waardegeverfunctie: Voor dimwaarde, kleurtemperatuur, RGBW, temperatuur of helderheid.
• Status na busuitval: Actuele ingangstoestand kan opnieuw worden verzonden.
• LED-aansturing: Uitgangen bruikbaar voor zwakstroom-leds.
• Robuuste uitgangen: Kortsluitvast, overbelastingsbeveiligd en beveiligd tegen ompoling.
• Parallelschakeling mogelijk: Geschikt voor toepassingen met hogere stroombehoefte.
• Busgevoed: Geen extra voedingsspanning nodig.

Typische toepassingen in het slimme gebouw

• Verlichtingssturing: Conventionele drukknoppen in KNX-schakel- en dimfuncties integreren.
• Zonwering: Jaloezie- en rolluikcommando’s via aanwezige contacten activeren.
• Raambewaking: Reedcontacten voor ramen, deuren of kleppen integreren.
• Scène-oproep: Verschillende ruimtescènes comfortabel via drukknop starten.
• HVAC-functies: Contacten gebruiken voor setpointkeuze of aanwezigheidslogica.
• Statusweergave: Leds aansturen voor alarm, lichtstatus of actieve scène.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Merten KNX drukknopinterface 4-voudig Secure Basic binaire ingang inbouw MTN6002-0004S
EAN	3606487137429
Catalogus	Binaire ingang
Serie	SpaceLogic KNX
Producttype	Drukknopinterface, Basic
Bussysteem	KNX
Veiligheidsstandaard	KNX Data Secure
Montagewijze	Inbouw, installatie
Aantal kanalen	4
Aantal ingangen	4
Ingangstype	Digitale ingang voor potentiaalvrije contacten
Kanaalfunctie	In ETS als in- of uitgang definieerbaar
Bedieningsfuncties	Schakelen, dimmen, jaloezie, scène, ruimtetemperatuur
Waardegever	Dimwaarde, kleurtemperatuur, RGBW, temperatuur, helderheid
Kabellengte	max. 10 m
Aansluiting kanalen	5-aderige kabelset
Lengte kabelset	25 cm, verlengbaar tot max. 10 m
Kabeladvies	J-Y(St)Y 2×2×0,8
Voeding	via KNX-bus
Nominale spanning KNX	DC 21 tot 32 V SELV
Stroomopname KNX	4 tot 9 mA
Uitgangsspanning	DC 3,3 V SELV
Uitgangsstroom per kanaal	max. 3,3 mA
LED-stroom	1,6 mA per uitgang
Beschermingsfuncties	kortsluitvast, overbelastingsbeveiligd, beveiligd tegen ompoling
Beschermingsgraad	IP20
Afmetingen B x H x D	43 x 28,5 x 15,4 mm
Kleurtoon	Wit

Meer comfort, duidelijke signalen en veilige KNX-integratie in het dagelijks gebruik

In de praktijk overtuigt de Merten KNX drukknopinterface 4-voudig Secure Basic binaire ingang inbouw MTN6002-0004S door zijn hoge flexibiliteit op weinig ruimte. Hij is ideaal wanneer bestaande bedieningspunten in een KNX-logica moeten worden geïntegreerd zonder het design van de schakelaarserie te veranderen. Bijzonder praktisch is de vrije kanaaltoewijzing in de ETS. Daardoor kan een kanaal bijvoorbeeld een drukknop registreren, terwijl een ander kanaal een led voor terugmelding aanstuurt.

Tot de belangrijkste voordelen behoren de veilige buscommunicatie, de directe busvoeding en de geschiktheid voor vele typische taken in de ruimte. Daartoe behoren verlichtingssturing, scène-oproep, raamstatus, jaloeziecommando’s of eenvoudige temperatuurfuncties. Het gemeenschappelijke referentiepotentiaal vereenvoudigt de bekabeling, en de mogelijkheid om afzonderlijke kanalen te blokkeren verhoogt de flexibiliteit in het project.

• Zeer geschikt voor de retrofit van conventionele drukknoppen in KNX-projecten.
• Vier kanalen bieden meer speelruimte voor meervoudige afdekramen en combinatiefuncties.
• In- en uitgangen kunnen in de ETS nauwkeurig op de taak worden afgestemd.
• LED-uitgangen maken een eenvoudige optische terugmelding op het bedieningspunt mogelijk.
• Geen aparte hulpspanning nodig, dat bespaart moeite bij planning en inbouw.
• Data Secure is een sterk pluspunt bij gevoelige of veeleisende installaties.

Binnen de SpaceLogic KNX-serie is deze Basic-uitvoering een zeer goede keuze voor klassieke schakel-, meld- en scène-opgaven met vier kanalen. Ten opzichte van een 2-voudige variant biedt zij meer reserve voor meervoudige drukknoppen, raamcontacten of gecombineerde verlichtings- en zonweringsfuncties op één inbouwlocatie.

In vergelijking met de 8-voudige variant van de serie is deze uitvoering vooral geschikt voor compacte toepassingen achter drukknoppen of in afzonderlijke inbouwdozen. Modellen met meer kanalen zijn voordelig wanneer veel contacten op één plaats geregistreerd moeten worden. Volgens de productserie biedt de 8-kanaals Pro-versie bovendien uitgebreide functies zoals analoog ingang voor een temperatuursensor, logische functies en impulsmeting. Voor standaardtaken is de 4-voudige Basic-versie echter vaak de slankere en economische oplossing.

De Basic-lijn richt zich duidelijk op toepassingen met focus op veilige en betrouwbare contactomzetting in het KNX-systeem. Wie primair drukknoppen, schakelaars of reedcontacten wil aansluiten, vindt hier een zeer passende oplossing. Zodra echter complexere evaluaties, extra sensoren of verdergaande logica direct in het apparaat gevraagd zijn, kan een grotere of functioneel sterkere variant van de serie zinvol zijn.

In de praktijk betekent dat: voor de klassieke drukknopplaats in de woonruimte, voor raamcontacten of voor eenvoudige statusweergaven is deze uitvoering bijzonder passend. Voor technische ruimtes, speciale functies of centrale registratie van veel signalen kan een model met hoger aantal kanalen of uitgebreidere functionaliteit beter geschikt zijn.

Vergelijkbare KNX-drukknopinterfaces worden onder andere aangeboden door fabrikanten zoals MDT, ABB of Jung. Verschillen liggen meestal in de parametrering, in extra functies en in de maximale kabellengte. MDT zet vaak in op zeer functierijke applicaties en deels uitgebreide logicaopties. ABB scoort vaak met brede systeemintegratie in de utiliteitsbouw. Jung biedt, passend bij veel designlijnen, goed afgestemde KNX-componenten voor hoogwaardige ruimteconcepten.

Essentieel bij fabrikantenoverstijgende projecten is de KNX-compatibiliteit aan de buszijde. Basisfuncties zoals schakelen, dimmen, jaloezie en scène kunnen in het KNX-systeem in de regel goed worden gecombineerd. Verschillen tonen zich eerder in de bedieningslogica, in speciale objecten van de ETS en in de omvang van de applicatie.

Voor een nette projectering is het aan te raden elk kanaal in de ETS direct naar zijn werkelijke functie te benoemen, bijvoorbeeld „Drukknop licht woonruimte“, „Reedcontact raam“, „Scène eten“ of „LED-status“. Dat vergemakkelijkt latere aanpassingen en bespaart tijd bij service en diagnose.

Een praktijkgericht voorbeeld is de combinatie van drukknop en led-terugmelding: kanaal 1 werkt als ingang voor licht aan en uit, kanaal 2 stuurt een led voor de status van het lichtcircuit aan. Zo ontstaat een vertrouwd bedieningsgevoel met duidelijke terugmelding.

Een ander voorbeeld is de raambewaking. Een reedcontact meldt de toestand aan de KNX-logica, waarop verwarming, alarm of zonwering kunnen reageren. Na terugkeer van de busspanning kan de actuele ingangstoestand opnieuw worden verzonden, zodat de installatie weer met correcte toestanden werkt.

Voor jaloezie en dimmen wordt de duidelijke scheiding van de groepsadressen per functie aanbevolen, dus schakelen, relatief dimmen, positie of scène. Dat houdt de structuur overzichtelijk en vergemakkelijkt tests. Bij geblokkeerde kanalen moet de blokkeerlogica in de ETS goed gedocumenteerd zijn, zodat bedieningsconflicten in het dagelijks gebruik worden vermeden.

Wanneer bestaande drukknoppen en contacten elegant in KNX moeten worden geïntegreerd, is deze drukknopinterface een sterke keuze. Ze verbindt vier flexibel bruikbare kanalen, veilige KNX-communicatie en een compacte inbouwopbouw tot een doordachte oplossing voor vele automatiseringstaken. Zo ontstaan nette installaties, duidelijke functies en een hoog bedieningscomfort in het dagelijkse gebruik.
