KNX logische module Basic REG-K lichtgrijs – Logische component voor domotica MTN676090 – Schneider Electric – 3606480072932:

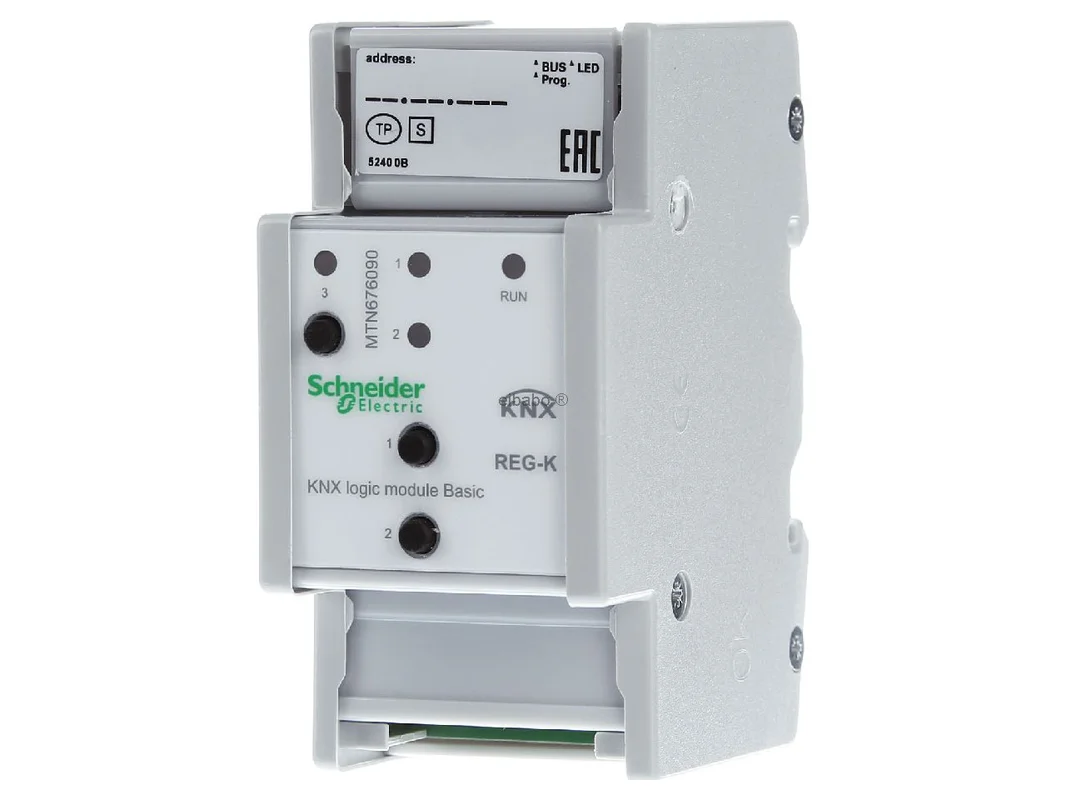

De Schneider Electric KNX-logicamodule REG lichtgrijs MTN676090 is een krachtige logicamodule voor veeleisende KNX-installaties in woningen en utiliteitsgebouwen. Als koppel- en besturingsapparaat ondersteunt het de nette implementatie van automatiseringsregels, tijdfuncties en signaalomzettingen direct in de schakelkast. Zo kunnen processen in het gebouw gericht worden gekoppeld, gefilterd en veilig worden aangestuurd.

Intelligente KNX-logica voor duidelijke processen en nauwkeurige automatisering

Met 10 logicamodules, 10 filter- en tijdmodules, 8 converters en 12 multiplexers biedt de module een hoge functiedichtheid voor complexe taken in het KNX-systeem. Drie vrij programmeerbare toetsen en drie status-leds vergemakkelijken test, controle en bediening direct op het apparaat. De montage gebeurt op een DIN-rail TH35 volgens EN 60715, de busaansluiting via een busaansluitklem.

Producthighlights voordelen

• Veelzijdige KNX-logica: Ideaal voor koppelingen, vrijgaven, prioriteiten en besturingsregels.
• 10 logicamodules: Voor EN, OF, blokkeringen, drempelwaarden en andere interne functies.
• 10 filter- en tijdmodules: Voor vertraging, impuls, nalooptijd of telegramfilter.
• 8 converters: Voor de omzetting en aanpassing van gegevensformaten in het KNX-project.
• 12 multiplexers: Voor de gerichte selectie en bundeling van signalen.
• 3 vrij toewijsbare toetsen: Praktisch voor test, diagnose en lokale bediening in de verdeler.
• 3 status-leds: Snelle terugkoppeling over toestanden en testfuncties direct op de module.
• Compacte REG-bouwvorm: Voor nette integratie op DIN-rails in de schakelkast.
• Directe busaansluiting: Aansluiting via busklem, zonder datarail.
• Voor complexe scenario’s: Geschikt voor verlichting, HVAC, zonwering, alarm en energiemanagement.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Schneider Electric KNX-logicamodule REG lichtgrijs MTN676090
EAN	3606480072932
Catalogus	Logicamodule
Bussysteem	KNX
Apparaattype	Logicamodule, koppel- en besturingsapparaat
Logicamodules	10
Filter- en tijdmodules	10
Converters	8
Multiplexers	12
Bedieningselementen	3 vrij programmeerbare toetsen
Statusindicatie	3 leds
Montagewijze	REG voor DIN-rail TH35 volgens EN 60715
Busaansluiting	via busaansluitklem
Datarail	niet vereist
Apparaatbreedte	2,5 TE, ca. 45 mm
Kleur	lichtgrijs

Meer efficiëntie in de KNX-installatie door slimme logica en duidelijke signaalpaden

De Schneider Electric KNX-logicamodule REG lichtgrijs MTN676090 is ideaal geschikt wanneer in een KNX-installatie meer dan alleen eenvoudige schakelcommando’s gevraagd zijn. Het koppelt toestanden, filtert signalen, implementeert tijdregels en stelt gegevens passend beschikbaar voor andere deelnemers. Daardoor kunnen centrale automatiseringstaken direct in de verdeler worden opgelost, zonder externe besturingslogica te hoeven uitbesteden.

Het apparaat is bijzonder sterk bij toepassingen met veel afhankelijkheden. Daartoe behoren bijvoorbeeld vrijgaven voor verwarming en koeling, geprioriteerde lichtregelingen, veiligheidsfuncties, ventilatielogica of de koppeling van meerdere sensorwaarden tot één duidelijke actie. Dat verhoogt het overzicht in het project en kan het telegramverkeer gericht verminderen.

• Hoge functiedichtheid voor complexe KNX-projecten met veel koppelingen.
• Directe diagnose op het apparaat via toetsen en status-leds.
• Zeer geschikt voor centrale logica in woningbouw en utiliteitsbouw.
• Filter- en tijdfuncties helpen bij stabiele en nette processen.
• Converters vergemakkelijken de aanpassing van verschillende datapunten.
• Multiplexers ondersteunen gestructureerde signaalgeleiding in grotere projecten.
• Compacte bouwvorm bespaart ruimte in de schakelkast.

Binnen de KNX-serie van Schneider Electric richt deze logicamodule zich duidelijk op projecten met een uitgebreide behoefte aan interne koppeling en signaalverwerking. Eenvoudigere KNX-apparaten van de fabrikant, zoals klassieke schakelactoren, dimactoren of jaloezieactoren, beschikken weliswaar deels over interne extra functies, maar zijn in de eerste plaats ontworpen voor hun respectieve kerntaak. Deze module is daarentegen bedoeld voor centrale logicaopbouw.

In tegenstelling tot zuivere actoren biedt het aanzienlijk meer reserves voor logische voorwaarden, tijdfilters en data-aanpassingen. Waar een standaardactor alleen lokale koppelingen gebruikt, kan dit apparaat systeemwijde regels bundelen en structureren. Dat is vooral bij grotere lijnen, etagefuncties of technische ruimtes een voordeel.

Bij klassieke Schneider Electric KNX-actoren ligt de focus op de directe aansturing van lasten of aandrijvingen. De logicamodule neemt daarentegen de voorafgaande intelligentie over. Het bepaalt dus wanneer, onder welke voorwaarden en met welke prioriteit een commando wordt gegenereerd of doorgegeven.

Voor eenvoudige woonprojecten met weinig automatiseringsregels zijn de interne functies van een actor of sensor vaak voldoende. In grotere installaties met aanwezigheidsregeling, tijdvensters, centrale commando’s, blokkeerobjecten of energiestrategieën komt de kracht van deze module duidelijk naar voren. Het zorgt voor meer structuur en vermindert verspreide afzonderlijke logica in veel deelnemers.

Vergelijkbare KNX-logicamodules zijn onder andere verkrijgbaar van ABB, Gira en Weinzierl. ABB zet bij vergelijkbare apparaten vaak in op sterke integratie in complexe gebouwautomatisering en een eerder systeemgerichte opbouw. Gira biedt eveneens oplossingen voor logica en besturing, vaak met focus op integratie in een bredere smart-buildingomgeving. Weinzierl staat bekend om flexibele KNX-systeemapparaten met deels zeer diepgaande parametrering.

Essentiële verschillen liggen meestal in de ETS-applicatie, in het aantal beschikbare functieblokken, in het bedieningsconcept op het apparaat en in de projectfilosofie van de fabrikant. De KNX-basis blijft compatibel, maar opbouw, diagnose en parametreringscomfort kunnen duidelijk verschillen. Voor pure KNX-logica in een Schneider Electric-omgeving is deze module bijzonder passend, omdat deze netjes in bestaande systeemstructuren past.

In ETS is het aan te raden de logica per functiegroep netjes te scheiden, bijvoorbeeld verlichting, klimaat, zonwering en veiligheid. Zo blijven groepsadressen en objecten ook in grotere projecten overzichtelijk. Zinvol is bovendien een duidelijke benaming van elke module op functie in plaats van op nummer.

Een praktijkgericht voorbeeld is de vrijgave van een koeling alleen wanneer een raam gesloten is, de ruimtetemperatuur boven een grenswaarde ligt en aan een tijdvoorwaarde is voldaan. Hiervoor kunnen logica, tijdmodule en converter zinvol worden gecombineerd. Een ander voorbeeld is een gangverlichting die alleen inschakelt bij beweging, lage helderheid en actieve bedrijfsmodus.

Bij multiplexers loont een duidelijke prioriteitslogica. Zo kan bijvoorbeeld een centraal commando voor uit boven lokale scènes staan. Filter- en tijdmodules helpen om contactdender, korte signaalpieken of ongewenste telegramreeksen te vermijden. Voor de ingebruikname zijn de vrij toewijsbare toetsen zeer nuttig, omdat afzonderlijke functies direct op het apparaat getest kunnen worden.

Voor stabiele projecten moeten terugmeldingen, vrijgaven en centrale objecten op logisch gescheiden groepsadressen worden geplaatst. Dat vergemakkelijkt diagnose, onderhoud en latere uitbreidingen. Wie veel voorwaarden implementeert, moet elke logische stap documenteren en met opmerkingen in ETS onderhouden. Dat bespaart tijd bij service en aanpassing.

Als in uw KNX-installatie nauwkeurige regels, nette signaalverwerking en hoge flexibiliteit gevraagd zijn, is deze logicamodule een overtuigende keuze. Ze combineert een grote functiediversiteit met een compacte REG-bouwvorm en praktijkgerichte bediening. Daarmee creëert u de basis voor doordachte automatisering, duidelijke prioriteiten en een professionele installatieopbouw.
