Description

KNX Powerbuskoppeling UP – Buskoppelaar voor bussysteem 1-ch 6120/13-500 – ABB – 2CKA006120A0072 – 4011395102275:

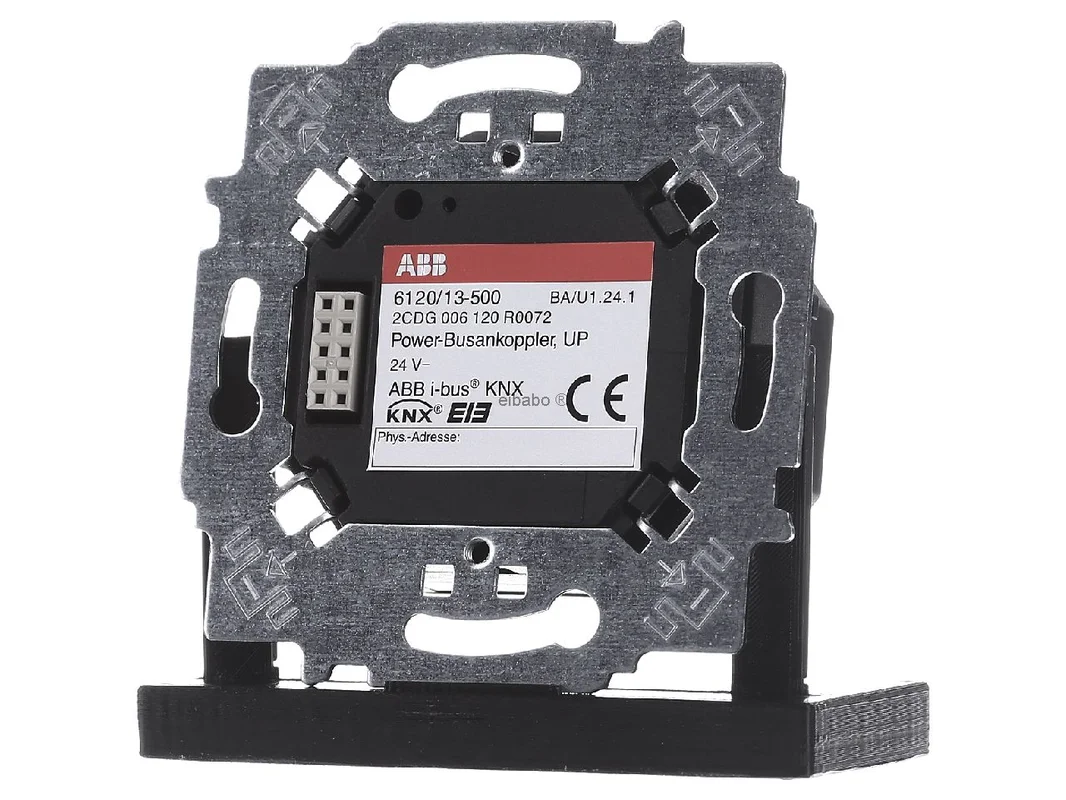

De ABB KNX UP-Power-buskoppelaar 24 V DC TP 6120/13-500 is de passende interface voor een nette en stabiele integratie van Busch-priOn® bedieningselementen in moderne KNX-installaties. Als inbouw-buskoppelaar zorgt hij voor een duidelijke scheiding tussen voedingsspanning en buscommunicatie en creëert daarmee een betrouwbare basis voor veeleisende bedieningsconcepten in de woningbouw en utiliteitsbouw.

Efficiënte KNX-aansluiting voor Busch-priOn® met hoge systeemduidelijkheid

Het apparaat is ontworpen voor Busch-priOn® basisdragers in 1-voudige, 2-voudige en 3-voudige uitvoering. De voedingsspanning verloopt via aparte steekklemmen, bijvoorbeeld via het geel-witte aderpaar van de busleiding. De KNX-aansluiting dient daarbij uitsluitend voor de buscommunicatie. De aansluiting zelf gebeurt comfortabel via een steekklem direct op het apparaat. Dat ondersteunt een geordende montage en een duidelijk gestructureerde bedrading in het inbouwgebied.

Producthighlights voordelen

• Ontworpen voor Busch-priOn®: Geschikt voor 1-voudige, 2-voudige en 3-voudige basisdragers.
• Schone buscommunicatie: De KNX-aansluiting is alleen bedoeld voor communicatie in het TP-systeem.
• Afzonderlijke 24 V DC-voeding: Duidelijke scheiding van hulpspanning en busfunctie.
• Inbouwmontage: Ideaal voor elegante, vlakke installaties in het schakelaargebied.
• Steekklemaansluiting: Snelle en veilige bedrading direct op het apparaat.
• Systeemgetrouwe oplossing: Zeer geschikt voor hoogwaardige Busch-priOn® bedieningsplaatsen.
• KNX TP-compatibel: Geschikt voor klassieke TP-installaties in gebouwen.
• Professioneel gebruik: Zinvol voor nieuwbouw, modernisering en hoogwaardige smart home-concepten.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	ABB KNX UP-Power-buskoppelaar 24 V DC TP 6120/13-500
Fabrikant	ABB
Artikelnummer	2CKA006120A0072
Type	6120/13-500
EAN	4011395102275
Catalogus	Koppelaars
Bussysteem	KNX TP
Nominale spanning	24 V DC
Montagetype	Inbouw
Beschermingsgraad	IP20
Toepassingsgebied	Voor Busch-priOn® basisdragers 1-voudig, 2-voudig en 3-voudig
Voeding	Via aparte steekklemmen
KNX-aansluiting	Uitsluitend voor buscommunicatie
Aansluittype	Steekklem op het apparaat
Medium	TP

Busch-priOn® veilig aansluiten en KNX-installaties netjes structureren

De ABB KNX UP-Power-buskoppelaar 24 V DC TP 6120/13-500 is aan te bevelen overal waar Busch-priOn® bedieningspunten vakkundig in een KNX TP-installatie moeten worden geïntegreerd. De scheiding van 24 V DC-voeding en KNX-buscommunicatie is een centraal voordeel bij de planning, omdat zij de systeemstructuur helder houdt en de installatie inzichtelijk maakt. Juist bij representatieve bedieningsplaatsen in woningen, hotels of kantoorruimtes betaalt deze duidelijke architectuur zich in het dagelijks gebruik uit.

In gebruik overtuigt de koppelaar door zijn doelgerichte taak als communicatie-interface voor passende Busch-priOn® basisdragers. Daardoor blijft de oplossing slank, overzichtelijk en afgestemd op de focus van de betreffende bedieningspunten.

• Geoptimaliseerd voor Busch-priOn® bedieningselementen met 1-voudige, 2-voudige of 3-voudige basisdrager.
• Duidelijke scheiding van hulpspanning en KNX-communicatie.
• Geschikt voor hoogwaardige inbouwinstallaties met weinig zichtbare techniek.
• Steekklemmen vergemakkelijken de montage en ondersteunen een veilige aansluiting.
• Bijzonder zinvol bij projecten met hoge eisen aan design en systeemtrouw.
• Stabiele basis voor bedieningsfuncties in KNX-woning- en utiliteitsbouw.

Binnen de ABB- en Busch-Jaeger-omgeving is dit model duidelijk gericht op Busch-priOn® met externe 24 V DC-voeding. Ten opzichte van eenvoudigere buskoppelaars die zonder extra hulpspanning werken, is deze uitvoering bestemd voor passende priOn® bedieningsconcepten waarbij de energievoorziening apart wordt geleid. Dat maakt de toepassing zeer doelgericht en systeemnabij.

In vergelijking met buskoppelaars voor andere designlijnen van de fabrikant ligt de focus hier niet op universeel gebruik, maar op de nauwkeurige integratie in het Busch-priOn® platform. Dat is een voordeel wanneer een uniform bedieningsconcept met deze serie gepland is.

ABB biedt afhankelijk van serie en bedieningspunt verschillende koppelaars of buskoppelingsconcepten. Dit apparaat is bedoeld voor inbouwmontage en de Busch-priOn® basisdragers. Andere oplossingen van de fabrikant kunnen verschillen in bouwvorm, energievoorziening of doelserie. In de praktijk betekent dat: wie Busch-priOn® met passende 24 V DC-voeding gebruikt, kiest dit model voor een technisch nette en compatibele integratie.

Voor andere bedieningsseries of voor apparaten met geïntegreerde buskoppeling zou dit product niet de eerste keuze zijn. De kracht ligt dus in de nauwkeurige afstemming op het voorziene systeem.

Bij KNX-bedieningsseries van andere gerenommeerde fabrikanten zoals Gira, Jung of Hager zijn er eveneens buskoppelaars of apparaatspecifieke interfaces voor tastsensoren en bedieningselementen. Het wezenlijke verschil ligt meestal in de binding aan de betreffende designserie en in de aard van de voeding. Een directe uitwisseling is daarom vaak niet zinvol, ook al is het KNX TP-systeem als communicatiebasis identiek.

Gira zet vaak in op seriegebonden oplossingen voor eigen tastsensorplatforms. Jung gebruikt afhankelijk van de serie eigen concepten voor sensoren en bedieningspunten. Hager respectievelijk Berker volgt eveneens seriegebonden wegen. Aan KNX-zijde is de communicatie compatibel, mechanisch en systeemtechnisch blijft echter meestal de binding aan de betreffende fabrikant bestaan.

Bij de ETS-planning moet het bedieningspunt logisch worden ingedeeld naar ruimte, functie en bedieningsniveau. Zinvol is bijvoorbeeld een duidelijke structuur van de groepsadressen zoals hoofdgroep ruimte, middengroep functie en subgroep commando of terugmelding. Zo blijft de toewijzing ook bij grotere projecten overzichtelijk.

Een praktijkgericht voorbeeld is een Busch-priOn® bedieningspunt in de woonruimte met schakelen, dimmen en scène-oproep. Hier kunnen de communicatieobjecten netjes worden gescheiden naar licht, scène en status. Voor een gang of entreegebied wordt een duidelijke scheiding aanbevolen van centrale functies zoals Alles uit en lokale functies zoals ganglicht of panieklicht.

Belangrijk is bovendien om de aparte 24 V DC-voeding al in de planning correct mee te nemen. Bij de inbedrijfstelling moet worden gecontroleerd dat de KNX-aansluiting alleen voor de buscommunicatie wordt gebruikt en dat de hulpspanning correct aanwezig is. Dat bespaart tijd bij het opsporen van fouten en zorgt voor een stabiele eerste inbedrijfstelling.

Wanneer Busch-priOn® elegant, veilig en systeemconform in een KNX-installatie moet worden geïntegreerd, is deze inbouw power-buskoppelaar een overtuigende keuze. Hij combineert duidelijke functionaliteit, nauwkeurige compatibiliteit en professionele montagelogica tot een oplossing die in de projectpraktijk overtuigt.

Kies voor een doordachte KNX-infrastructuur met nette buscommunicatie en nauwkeurige integratie van uw Busch-priOn® bedieningselementen. Zo ontstaat een hoogwaardige installatie die technisch en optisch blijvend overtuigt.
