Description

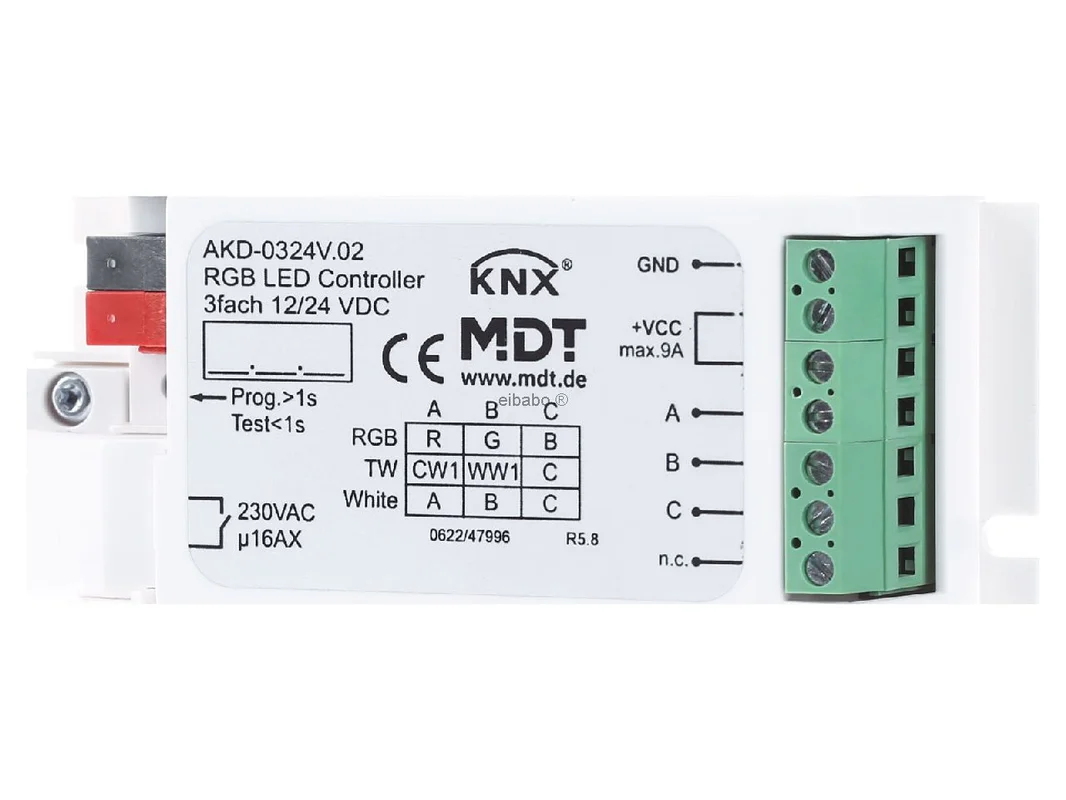

KNX RGB LED-controller voor LED-stripes (RGB LED-dimactuator) AKD-0324V.02 – MDT – 4251916130046:

De MDT KNX LED Controller 3-kanaals RGB-dimactor CV 3/6A 12/24v AKD-0324V.02 is een krachtige oplossing voor slimme lichtsturing met KNX. Als dimactor voor constante spannings-leds stuurt hij drie kanalen nauwkeurig en flexibel aan. Het apparaat is geschikt voor RGB, Tunable White en voor drie afzonderlijke witte kanalen en combineert een hoge functionele dichtheid met een zuivere regeling in professionele projecten.

Nauwkeurige KNX-lichtsturing voor RGB, Tunable White en witte ledscènes

De compacte controller is ontworpen voor 12 V en 24 V CV LED met Common Anode en biedt een zeer veelzijdige applicatie. Mogelijk zijn absoluut en relatief dimmen in het RGB- en HSV-bereik, een exacte kleurtemperatuurregeling voor Tunable White en vrij instelbare dimcurves. De PWM-frequentie is instelbaar tot 1000 Hz. Zo kunnen lichtbeelden fijn worden afgestemd, flikkeren worden geminimaliseerd en veeleisende verlichtingstaken betrouwbaar worden gerealiseerd.

Producthighlights voordelen

• Drie vrij bruikbare kanalen: Voor RGB, Tunable White of drie afzonderlijke witte ledcircuits.
• Voor 12/24 V CV LED: Ideaal voor veel constante spannings-ledstrips en lineaire lichtsystemen.
• KNX met buskoppeling: Directe integratie in de gebouwautomatisering zonder extra apparaat.
• Flexibele lastverdeling: Drie kanalen met elk 3 A of gemengde verdeling afhankelijk van het lastbeeld.
• Parallelbedrijf mogelijk: Twee kanalen kunnen voor hogere stroomlast worden samengevoegd.
• Fijne dimtechniek: Instelbare dimcurve en PWM-frequentie tot 1000 Hz.
• Kleur- en witregeling: Ondersteunt RGB, HSV, Tunable White en Dim2Warm.
• HCL-functie: Dynamische daglichtsturing voor biologisch werkzaam licht.
• Automatiek in het dagelijks gebruik: Tijdafhankelijk dimmen en dag/nacht-functie.
• Hoge bedrijfszekerheid: Overstroom- en temperatuurbewaking beschermen de installatie.
• Relaisuitgang geïntegreerd: 16A C-last relais voor het schakelen van de externe ledvoeding.
• Sequenties oproepbaar: Individuele en vaste processen, bijvoorbeeld als tv-simulator.

Intelligente lichtfuncties voor moderne KNX-projecten

• RGB-kleurscènes: Harmonische accentverlichting voor woonruimte, lounge of ontvangst.
• Tunable White: Aanpassing van de lichtkleur van activerend tot warm en ontspannend.
• Dim2Warm: Warmere lichtwerking bij het terugdimmen voor huiselijke sferen.
• Human Centric Lighting: Dagverloop met passende helderheid en kleurtemperatuur.
• Dag/nacht-bedrijf: Verschillende lichtniveaus voor comfort, oriëntatie en rust.
• Automatische processen: Sequenties en tijdfuncties verminderen de handmatige inspanning.
• Nauwkeurig gebruik van afzonderlijke kanalen: Ook voor lineaire witte verlichting in nissen of meubels.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	MDT KNX LED Controller 3-kanaals RGB-dimactor CV 3/6A 12/24v AKD-0324V.02
EAN	4251916130046
Catalogus	Dimactor
Bussysteem	KNX, met buskoppeling
Uitvoering	Dimactor
Montagetype	Inbouwinstallatie
Aantal uitgangen	3
LED-type	12/24 V CV LED, Common Anode
Bedrijfsmodi	3 x wit, RGB, Tunable White
Spanningsbereik	12 tot 24 V
Uitgangsstroom	3/6 A
ladenverdeling	3 x 3 A of 1 x 4,5 A en 2 x 2,25 A
Parallelbedrijf	Ja, twee kanalen parallel tot 6 A
Uitgangsvermogen	72 W
PWM-frequentie	tot 1000 Hz
Dimfuncties	Absoluut en relatief, RGB en HSV
Kleurregeling	Tunable White, Dim2Warm, HCL
Automatische functies	Tijdafhankelijk dimmen, dag/nacht, sequenties
Beveiligingsfuncties	Overstroom- en temperatuurbewaking
Relaisuitgang	16A C-last relais voor externe ledvoeding
Beschermingsgraad	IP20
Afmetingen B x H x D	46 x 25 x 113 mm

Veelzijdige KNX-ledregeling voor gekleurd licht, wit licht en dynamische scènes

De MDT KNX LED Controller 3-kanaals RGB-dimactor CV 3/6A 12/24v AKD-0324V.02 is bedoeld voor projecten waarin licht niet alleen geschakeld, maar gericht vormgegeven moet worden. Hij stuurt RGB-installaties, Tunable-White-armaturen en afzonderlijke witte ledcircuits met hoge precisie aan. Vooral in woningbouw, winkels, hotels of in hoogwaardige utiliteitsbouw laat hij zijn sterke punten zien bij scènes, lichtsferen en tijdsafhankelijke processen.

Een groot voordeel ligt in de brede functionele basis: kleurregeling in RGB en HSV, vrij aanpasbare dimcurves, globale en afzonderlijke dimsnelheden en sequenties voor dynamische effecten. Daar komen Dim2Warm en HCL bij voor licht dat er niet alleen goed uitziet, maar ook aan het dagverloop kan worden aangepast. Dat maakt het apparaat interessant voor veeleisende lichtconcepten met KNX.

• Zeer flexibel voor RGB, Tunable White of drie gescheiden ledcircuits.
• Fijne aanpassing van helderheid, kleur en kleurtemperatuur via KNX-objecten.
• Zuivere lichtwerking door instelbare PWM-frequentie en dimcurve.
• Praktisch voor woonruimte, koofverlichting, meubellicht, toonbanken, rekken of effectlicht.
• Dag/nacht-functies en tijdsprofielen vergemakkelijken het dagelijks gebruik.
• Beveiligingsfuncties verhogen de veiligheid bij continue belasting en veeleisende scènes.
• Relaisuitgang voor externe ledvoeding creëert extra systeemlogica.

Binnen de MDT AKD-serie is dit model de juiste keuze wanneer drie kanalen voor RGB of Tunable White nodig zijn. De kleinere AKD-0224V.02 is eerder gericht op eenvoudige toepassingen met twee kanalen, bijvoorbeeld voor puur Tunable White of twee gescheiden witte lichtzones. De grotere AKD-0424V.02 biedt vier kanalen en is vooral interessant wanneer RGBW gebruikt moet worden of een extra witkanaal onafhankelijk van RGB nodig is.

Vergeleken met de AKD-0224V.02 biedt de 3-kanaals versie meer speelruimte voor gekleurd licht en complexere scènes. Ten opzichte van de AKD-0424V.02 is hij vaak de economischere oplossing wanneer geen vierde kanaal nodig is. Zo blijft de parametrering slank en de opzet duidelijk gericht op RGB of TW.

Wie vooral instelbaar wit licht met twee kanalen wil realiseren, is met een 2-kanaals apparaat vaak eenvoudiger uit. Voor klassieke RGB-strips is de 3-kanaals uitvoering echter meestal de beste keuze, omdat rood, groen en blauw direct en zonder reservekanaal worden aangestuurd. Moet daarnaast een apart witkanaal voor RGBW of een uitgebreide lichtarchitectuur worden geïntegreerd, dan is de 4-kanaals variant duidelijk in het voordeel.

In de praktijk betekent dat: dit model is ideaal voor accentlicht, kleurwisselingen, koofverlichting, nissen, bars of woonruimtes met Tunable White. De 4-kanaals uitvoering is beter geschikt voor lichtconcepten met hogere eisen aan witkwaliteit bij gelijktijdige kleurweergave.

Vergelijkbare KNX-ledcontrollers zijn er onder andere van Theben, ABB en Mean Well binnen de KNX-omgeving. Verschillen zijn vaak zichtbaar in de diepgang van de applicatie, in de keuze van kleurmodellen en in comfortfuncties zoals HCL, Dim2Warm of geïntegreerde sequenties. Het MDT-apparaat scoort vooral met zijn praktijkgerichte parametrering voor RGB, HSV en Tunable White.

Ten opzichte van sommige eenvoudige KNX CV-controllers ligt de meerwaarde hier in de tijdfuncties, de aanpasbare dimcurves en de flexibele lastverdeling. Bij alternatieven van andere merken moet vooral worden gelet op het type ledlast, op Common-Anode-compatibiliteit en op de gewenste ETS-functionele breedte.

In ETS is het aan te raden de kanalen eerst duidelijk te structureren naar toepassing, dus bijvoorbeeld als RGB, Tunable White of drie witte kanalen. Voor RGB-projecten is het zinvol om gescheiden groepsadressen te gebruiken voor schakelen, helderheid, kleurwaarde en scènes. Zo blijven visualisatie, logica en tasterfuncties netjes gescheiden.

Voor Tunable White is een eigen groepsstructuur voor helderheid en kleurtemperatuur nuttig. In kantoren of woonruimtes kan de HCL-functie worden gecombineerd met tijdsblokken of een centrale logica. Een praktijkgericht voorbeeld: ’s ochtends neutraler licht met hogere helderheid, ’s avonds warm licht met een zachte dimcurve. Bij Dim2Warm moet de dimcurve passend bij de gebruikte ledlast worden getest, zodat de subjectieve kleurindruk harmonieus blijft.

Bij dynamische scènes loont het om vaste sequenties voor ontvangst, avondsfeer of presentatie aan te leggen. Voor service en diagnose moeten statusobjecten in ETS duidelijk worden benoemd. Bij hoge belasting moet bovendien de gekozen kanaalverdeling in de projectplanning exact worden afgestemd op de aangesloten ledlast.

Of het nu gaat om een sfeervolle RGB-scène, nauwkeurige witregeling of biologisch werkzaam licht in het dagverloop: deze controller brengt moderne ledtechniek en KNX-automatisering naar een hoog niveau. Hij combineert compacte bouwvorm, veelzijdige toepassing en een sterke functionele veelzijdigheid tot een oplossing voor professionele lichtprojecten.

Wie ledverlichting in het KNX-systeem flexibel, elegant en toekomstbestendig wil realiseren, krijgt hier een krachtige dimactor voor veeleisende lichtideeën in het smart building.
