Description

KNX schakelactor 16-voudig of jaloezieactor 8-voudig, FIX2-module RM 16 T KNX – Theben – 4940205 – 4003468490846:

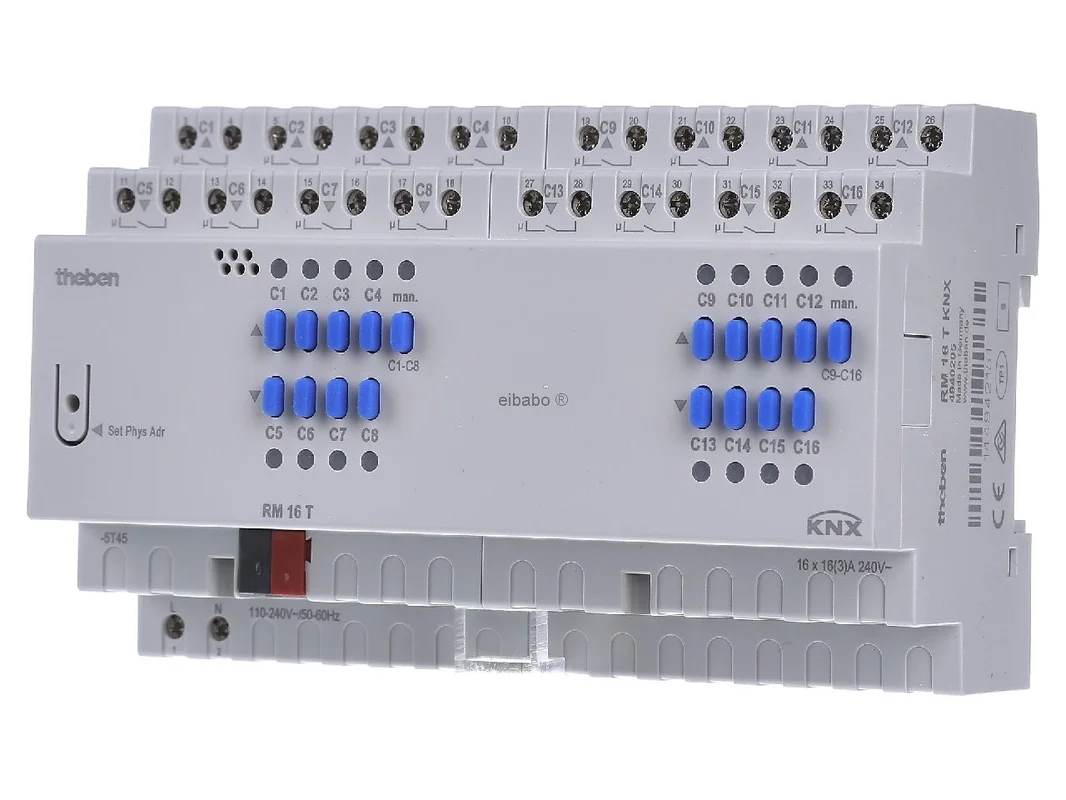

De Theben KNX schakelactor 16-voudig of jaloezieactor 8-voudig FIX2 module RM 16 T KNX 4940205 is een krachtige oplossing voor de centrale gebouwautomatisering met KNX. Het apparaat combineert een hoog aantal kanalen, flexibele parametrering en robuuste relaitechniek in een compacte behuizing voor montage op een DIN-rail. Afhankelijk van het project kan het worden ingezet als schakelactor met 16 kanalen of als jaloezieactor met 8 kanalen en is daarmee ideaal voor woningbouw, utiliteitsbouw en veeleisende moderniseringsprojecten.

Flexibele KNX-actoren voor verlichting, aandrijvingen en centrale automatiseringstaken

De FIX2-module is ontworpen voor veelzijdig gebruik in de schakelkast. Hij stuurt verlichting, elektrische belastingen, rolluiken, jaloezieën, zonwering, dakramen of ventilatiekleppen via KNX nauwkeurig en betrouwbaar aan. De flexibele keuze van de kanaalfunctie zorgt voor grote ontwerpvrijheid en vermindert het aantal benodigde apparaten in de verdeler.

LED’s per kanaal tonen de actuele status direct op het apparaat. De handmatige bediening met statusweergave vergemakkelijkt service, test en inbedrijfstelling, ook wanneer er geen busspanning aanwezig is. Daarmee is de actor niet alleen tijdens gebruik, maar ook in de montagefase bijzonder praktijkgericht.

Producthighlights voordelen

• 2-in-1-concept: Inzetbaar als 16-voudige schakelactor of 8-voudige jaloezieactor.
• Flexibele kanaalfunctie: Geschikt voor verlichting, belastingen, rolluiken, jaloezieën en vergelijkbare aandrijvingen.
• Handmatige bediening: Directe handbediening op het apparaat, ook zonder busspanning.
• LED-statusweergave: Elk kanaal heeft een eigen, goed zichtbare weergave.
• Hoge schakelcapaciteit: Geschikt voor veeleisende belastingen met 16 A relaitechniek.
• Geschikt voor C-belasting: Ontworpen voor capacitieve belastingen tot 140 µF.
• Geschikt voor LED-belastingen: Tot 600 W LED per kanaal binnen het toepassingsgebied.
• Centrale opdrachten: Ondersteunt permanent-aan, permanent-uit, centraal schakelen en scènes.
• Veelzijdige schakelfuncties: Aan, uit, impuls, inschakelvertraging, uitschakelvertraging en trappenhuisverlichting.
• Praktische logica: Met blokkeringen, EN, vrijgeven en OF voor nette processen in het KNX-project.
• Terugmelding: Terugmeldobject en scèneobject voor elk kanaal.
• Compacte bouwvorm: Veel functionaliteit op slechts 8 module-eenheden in de verdeler.

Intelligente functies voor moderne KNX-installaties

• Type contact parametreerbaar: Per kanaal aanpasbaar als verbreekcontact of maakcontact.
• Scènebesturing: Scènes kunnen via object worden opgeslagen en opgeroepen.
• Geprioriteerde centrale objecten: Voor een duidelijke reactie op bovenliggende opdrachten.
• Trappenhuisfunctie: Met voorwaarschuwing volgens DIN 18015-2 voor normgerichte oplossingen.
• Statusmelding: Terugmelding per kanaal voor visualisatie en logica.
• Logische koppelingen: Handig voor blokkeringen, vrijgaven en eenvoudige automatisering.
• Geschikt voor gemengde projecten: Verlichting en zonwering kunnen in één lijn overzichtelijk worden gestructureerd.

Technische gegevens in één oogopslag

Kenmerk	Specificatie
Product	Theben KNX schakelactor 16-voudig of jaloezieactor 8-voudig FIX2 module RM 16 T KNX 4940205
EAN	4003468490846
Catalogus	Schakelactor
Bussysteem	KNX TP
Apparaattype	FIX2-combiactor voor schakelen of jaloezie
Kanalen	16 schakelkanalen of 8 jaloeziekanalen
Montagewijze	Rij-inbouw op DIN-rail
Breedte	8 TE
Voeding	110 tot 240 V AC, 50 tot 60 Hz
Busspanning	KNX-bus, ca. 21 tot 30 V DC
Busstroomopname	onder 4 mA
Stand-by-vermogen	ca. 0,5 W
Type contact	Maakcontact, parametreerbaar afhankelijk van de functie
Nominale stroom	16 A
C-belasting	140 µF
Inschakelstroom	max. 800 A bij 200 µs
LED-belasting per kanaal	max. 600 W
Statusweergave	LED per kanaal
Handmatige bediening	op het apparaat, ook zonder busspanning
Functies	Schakelen, impuls, vertraging, trappenhuisverlichting, scènes, centrale opdrachten, logica
Beschermingsgraad	IP20
Omgevingstemperatuur	-5 °C tot +45 °C

Meer flexibiliteit in de verdeler voor verlichting en zonwering

De Theben KNX schakelactor 16-voudig of jaloezieactor 8-voudig FIX2 module RM 16 T KNX 4940205 overtuigt vooral daar waar veel functies op beperkte ruimte samengebracht moeten worden. In woonhuizen, kantoren of functionele gebouwen kunnen verlichtingskringen en aandrijvingen overzichtelijk centraal worden bekabeld. Dat bespaart ruimte in de schakelkast en vereenvoudigt de structuur van het KNX-project.

Het apparaat is bijzonder sterk bij toepassingen met veel gelijksoortige kanalen. Voor lichtgroepen, stopcontactkringen, ventilatiekleppen of rolluikzones biedt het een duidelijke, servicevriendelijke en schaalbare oplossing. De combinatie van handmatige bediening, statusweergave en terugmelding per kanaal helpt bij diagnose, onderhoud en latere aanpassingen.

• Hoge kanaaldichtheid voor centrale KNX-verdelingen met veel verbruikers of aandrijvingen.
• Slechts één apparaat voor twee typische toepassingsgebieden in de gebouwautomatisering.
• Overzichtelijke integratie van centraal-uit, paniek, scène of blokkeerfunctie.
• Geschikt voor klassieke lichtschakelingen evenals voor veeleisende zonweringstoepassingen.
• Direct zicht op de status in de schakelkast dankzij LED’s op elk kanaal.
• Servicevriendelijk door lokale bediening zonder actieve buscommunicatie.
• Goede basis voor visualisatie, energiestrategieën en centrale logica dankzij terugmeldobjecten.

Binnen de FIX2-familie is dit model bijzonder interessant wanneer een hoog aantal kanalen en veelzijdig gebruik gevraagd zijn. Kleinere Theben-actoren met minder uitgangen zijn eerder geschikt voor overzichtelijke wooneenheden, afzonderlijke ruimtes of deelgebieden met een gering aantal kanalen. De RM 16 T KNX toont zijn kracht daarentegen in grotere verdelingen waarin veel stroomkringen of meerdere zonweringsassen gebundeld moeten worden.

Vergeleken met pure schakelactoren van dezelfde fabrikant biedt dit apparaat het voordeel van flexibel gebruik als schakelactor of jaloezieactor. Pure jaloezieactoren zijn zinvol wanneer een project uitsluitend op zonwering is gericht en de parametrering zeer consequent op aandrijvingen gefocust moet zijn. De FIX2-module is daarentegen ideaal wanneer projecten open gepland zijn of later uitgebreid worden.

Modellen met een kleiner aantal kanalen zijn vaak de betere keuze voor verdelers per verdieping met weinig belastingen of voor retrofit in kleinere KNX-installaties. De RM 16 T KNX is eerder bedoeld voor centrale verdelingen met een hogere functiedichtheid. Daar vermindert hij de benodigde ruimte en vereenvoudigt hij de kanaalorganisatie.

Wie vooral verlichting en stopcontacten wil schakelen, gebruikt de 16 schakelkanalen voor een zeer economische oplossing. Wie rolluiken, jaloezieën, dakramen of ventilatiekleppen wil aansturen, profiteert van de 8 jaloeziekanalen met passende objectstructuur. Deze dubbele functie is het wezenlijke verschil in de praktische toepassing.

• MDT: Vergelijkbare KNX-actoren bieden vaak een zeer diepgaande ETS-parametrering en brede projectervaring in de woningbouw. Verschillen zitten meestal in de omvang van de objecten, de logicastructuur en het bedieningsconcept op het apparaat.
• ABB: Sterke aanwezigheid in de utiliteitsbouw met solide KNX-integratie. Afhankelijk van de serie ligt de focus meer op robuuste standaardisering en een andere bedieningsfilosofie in de verdeler.
• Siemens: Bijzonder interessant in commerciële projecten en bij een systeemlandschap dat dicht bij het merk blijft. Verschillen worden vaak zichtbaar in applicatielogica, kanaalvarianten en systeemomgeving.

In principe is de KNX-communicatie fabrikantoverstijgend compatibel. Verschillen ontstaan meestal in de ETS-applicatie, bij comfortfuncties, bij het aantal objecten en in de detaillering van de parametrering.

In ETS is het aan te raden om de kanaalnamen al vóór de inbedrijfstelling duidelijk te benoemen op functie en locatie, bijvoorbeeld „Licht kantoor noord“, „Stopcontact pantry“ of „Raffstore gevel west“. Dat verbetert overzicht, service en latere uitbreiding aanzienlijk.

Voor schakelkanalen is een duidelijke scheiding van schakelobject, statusobject en centraal object zinvol. Zo kan een lichtkring lokaal worden geschakeld, terwijl tegelijkertijd een centraal-uit voor de hele verdieping actief blijft. Voor trappenhuisverlichting moet de voorwaarschuwingstijd passend bij de objectwerking worden ingesteld, bijvoorbeeld in gangen, trappenhuizen of nevenruimten.

Bij jaloeziefuncties is het raadzaam om groepsadressen voor op-neer, stop-lamellen, positie en status logisch in te delen. Een praktijkgericht voorbeeld is de scheiding naar ruimte en functie: één adres voor het rijcommando, één voor de lamelstand en één voor de terugmelding. Zo blijven scènes, visualisatie en weerlogica overzichtelijk gestructureerd.

Voor centrale functies moeten prioriteiten bewust worden toegekend. Een windalarm of een veiligheidscommando mag niet door een normale comfortscène worden overruled. Gebruik daarvoor de aanwezige centrale objecten met en zonder prioriteit. Voor scènes is het handig om standaardtoestanden zoals „Werk“, „Avond“, „Afwezig“ of „Reiniging“ duidelijk te definiëren en de terugmeldingen per kanaal in de visualisatie weer te geven.

Wanneer in de verdeler betrouwbaarheid, flexibiliteit en een hoog aantal kanalen gevraagd zijn, is deze actor een sterke keuze. Hij combineert nauwkeurige schakeltaken, comfortabele zonweringsbesturing en praktijkgerichte ETS-functies in één compact apparaat. Het resultaat is een overzichtelijke, toekomstbestendige KNX-oplossing voor moderne gebouwautomatisering.

Of het nu gaat om woningbouw, kantoor of bedrijf: met deze FIX2-module realiseert u gestructureerde automatiseringsconcepten met hoge bedrijfszekerheid en duidelijke uitbreidingsmogelijkheden. Precies dat maakt deze actor tot een overtuigende oplossing voor professionele KNX-installaties.
